Abschneiden eines LED-Lichtbands

LED-Lichtbänder sind eine beliebte Beleuchtungslösung, die Vielseitigkeit und Anpassungsfähigkeit für unterschiedliche Beleuchtungsanforderungen bietet. In diesem Artikel erklären wir, wie man ein Niederspannungs-LED-Lichtband (12 V oder 24 V) je nach Bedarf unterbrechen und wieder anschließen kann.

Funktionsweise eines LED-Lichtbands

Ein LED-Lichtband besteht aus kleinen LEDs, die zu einem Band verbunden sind. Das Band ist in Module unterteilt, an deren Enden sich Trennstellen befinden. Die Module sind im Band elektrisch parallel geschaltet, was das Trennen und Verlängern des Bandes ermöglicht.

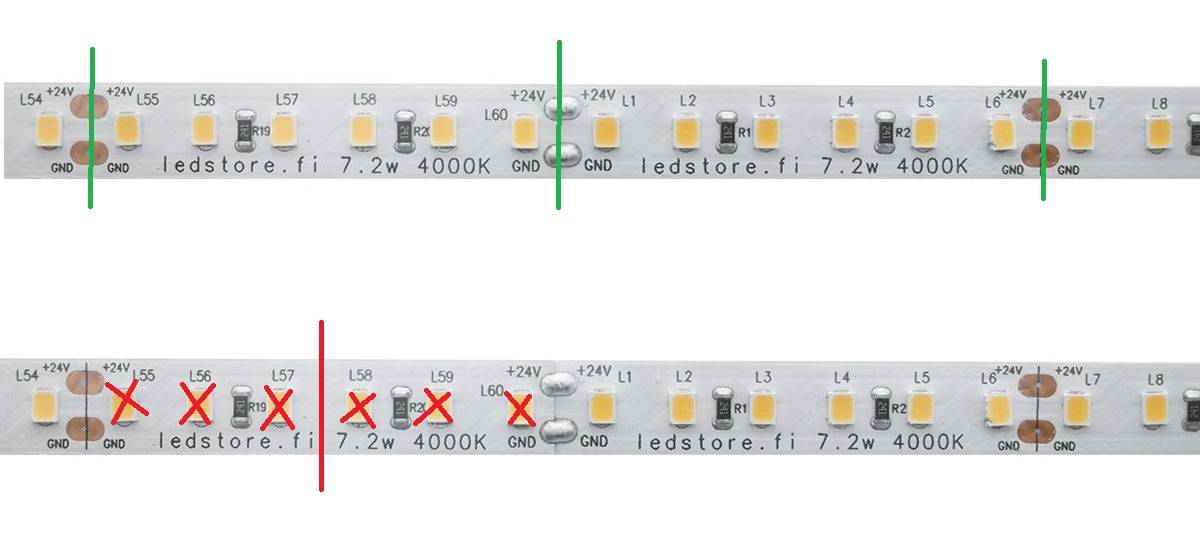

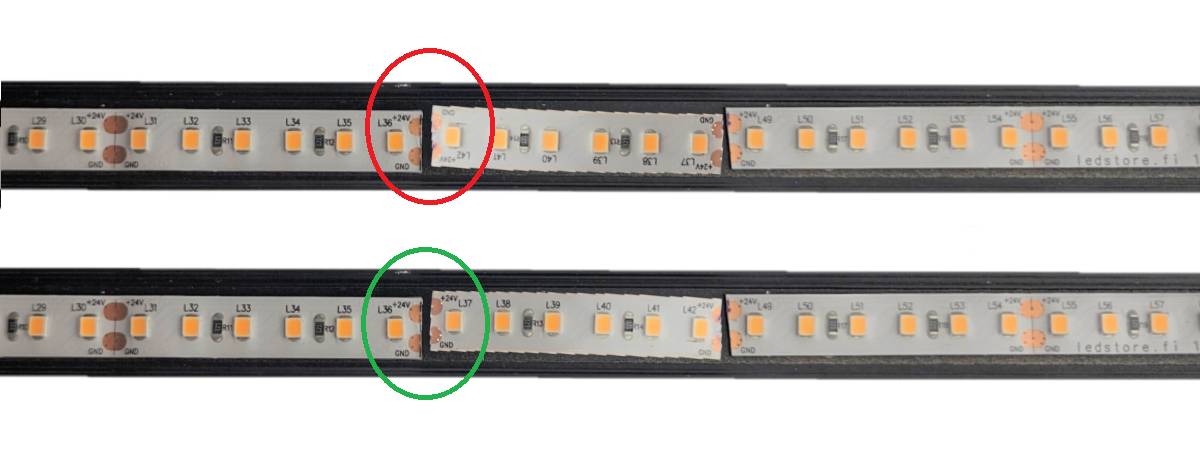

Das heißt: Wenn Sie an einer anderen Stelle als an einer Trennstelle trennen, bleibt der gesamte abgeschnittene Abschnitt in der Reihe dunkel.

Dies gilt sowohl für herkömmliche SMD-LED-Lichtbänder als auch für punktlose COB-LED-Lichtbänder.

Gründe für das Kürzen eines LED-Lichtbands

Ein LED-Lichtband kann aus vielen Gründen durchtrennt werden. Am häufigsten erfolgt das Durchtrennen, wenn das Band gekürzt werden soll oder wenn es an mehreren verschiedenen Stellen verwendet werden soll. Das Kürzen ermöglicht es zudem, das Band an verschiedene Räume und Beleuchtungsanforderungen anzupassen.

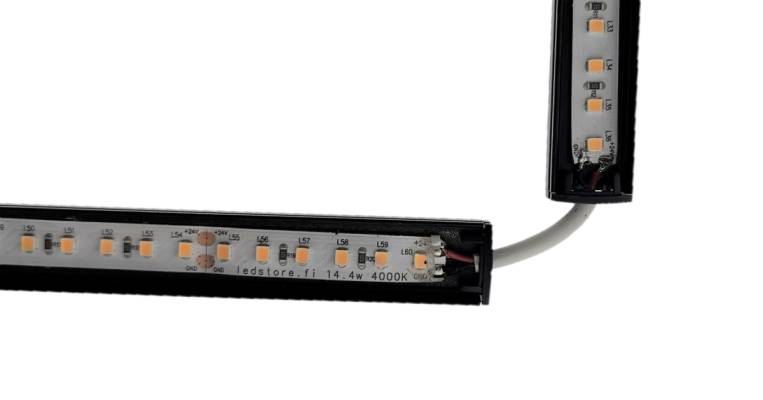

Am häufigsten ist das Abschneiden an Ecken erforderlich. Ein LED-Lichtband lässt sich nicht um 90 Grad zur Seite biegen. Es muss daher abgeschnitten und mit einem Lötkolben ein kleines Verbindungsstück hergestellt werden, um die Biegung zu überwinden.

Grundlagen zum Schneiden von LED-Lichtbändern

Zum Schneiden eines LED-Lichtbands werden nur wenige Hilfsmittel benötigt. Das wichtigste Werkzeug ist eine scharfe Schere, die einen gleichmäßigen und sauberen Schnitt ermöglicht. Es ist wichtig, dass sich das Band an der Schnittstelle nicht verdreht, damit der Schnitt optimal gelingt.

Wenn Sie in der Mitte einer Markierung schneiden, bleiben Ihnen gute Lötstellen für die Wiederverwendung des Streifens erhalten.

Ermitteln der Spannung und der Schnittstellen eines LED-Lichtbands

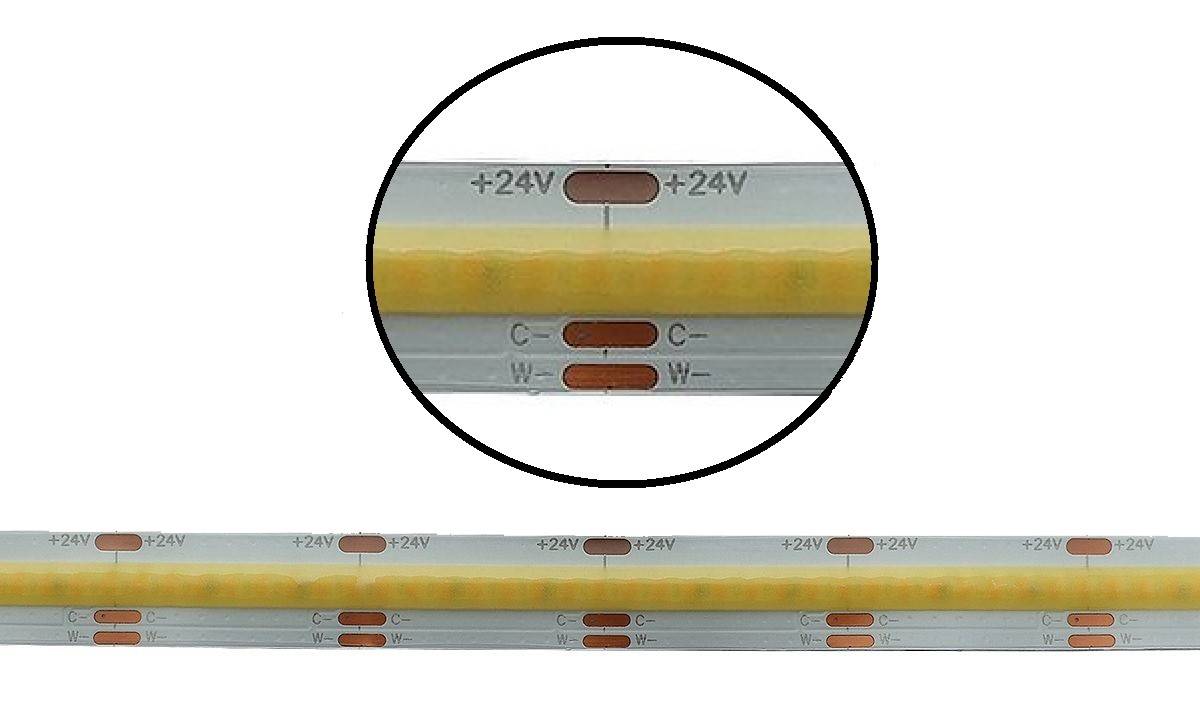

Ein LED-Band mit niedriger Stromstärke kann in der Regel im Abstand von 3 oder 6 LEDs durchtrennt werden. Das Band verfügt an den Schnittstellen über Lötpunkte aus Kupfer, und oft sind die Schnittstellen zusätzlich mit kleinen Scheren-Symbolen gekennzeichnet. Schneiden Sie das Band nur im spannungslosen Zustand durch, d. h., das LED-Band darf nicht an ein Netzteil angeschlossen sein. Auf dem Markt sind auch LED-Lichtbänder für Netzstrom erhältlich, deren Bearbeitung aufgrund der Stromschlaggefahr nur von Elektrofachkräften durchgeführt werden darf. Ein LED-Band für Netzstrom erkennst du natürlich an der Verpackung, auf der „230 V“ angegeben ist, aber auch am Band selbst sind die LED-Schaltkreise mit den Buchstaben L und N gekennzeichnet. Bei LED-Streifen mit Schwachstrom gibt es niemals die Kennzeichnungen L und N, sodass hier keine Verwechslung möglich ist.

Wenn Sie sich bezüglich der Spannung des LED-Streifens unsicher sind und diese nicht zuverlässig feststellen können, verwenden Sie den Streifen nicht!

Schritte zum Zuschneiden eines LED-Bandes für Schwachstrom

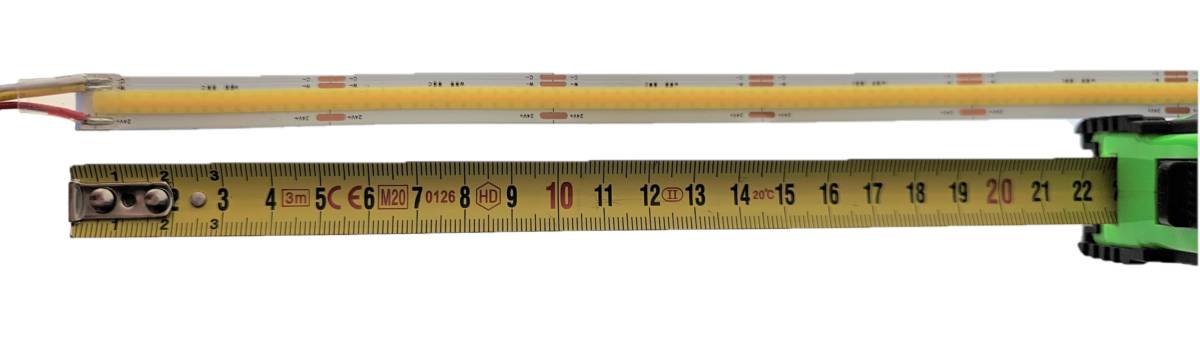

1. Messen des LED-Lichtbands – Messen Sie das Band und markieren Sie die Stelle, an der Sie es durchtrennen möchten.

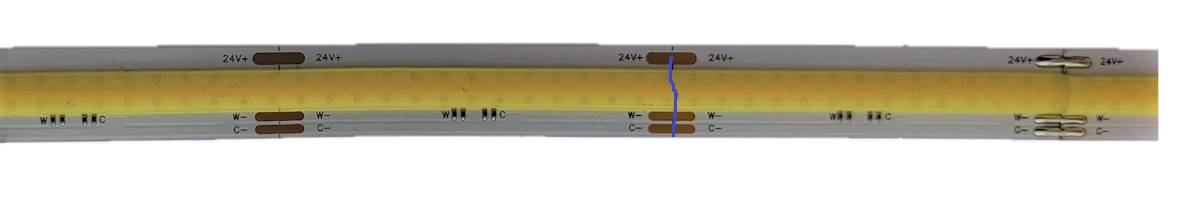

Markieren des LED-Lichtbands – Markiere das Band an der Schnittstelle.

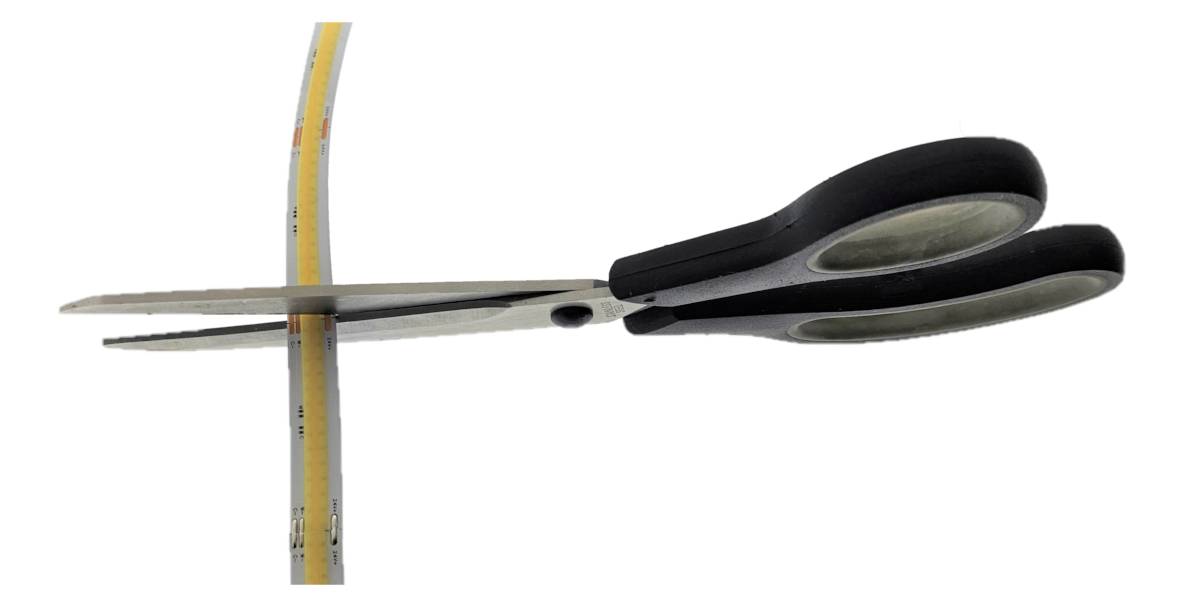

Schneiden des LED-Lichtbands – Schneiden Sie das Band an der markierten Stelle mit einer scharfen Schere ab.

Bearbeitung der Enden des LED-Lichtbands – Bearbeiten Sie die Enden des abgeschnittenen Bandes bei Bedarf, beispielsweise wenn eine Wasserdichtung erforderlich ist, indem Sie Kleber, Silikon oder Schrumpfschlauch auftragen. Dies ist bei Außeninstallationen erforderlich. Das Ende eines LED-Lichtbands, das in einem trockenen Raum oder in einem Aluminiumprofil installiert wird, kann unbehandelt bleiben.

Wiederanschluss des LED-Lichtbands

Für LED-Streifen gibt es Verbinder, die eine Verlängerung des Streifens nach dem Durchtrennen ermöglichen. Verbinder klingen nach einer einfachen Lösung, aber aufgrund meiner langjährigen Erfahrung kann ich sagen, dass das Löten die einzige dauerhafte Methode zum Wiederanschließen eines LED-Lichtbands ist. Die Steckverbinder lockern sich, Staub und Fett dringen ein, und es ist schwierig, zuverlässige, passgenaue und hochwertige Steckverbinder zu finden. Wie verbinde ich die Lichtbänder dann wieder miteinander?

Legen Sie die abgeschnittenen Enden des LED-Lichtbands aneinander (achten Sie darauf, dass + an + liegt!) und löten Sie die Enden zusammen.

Ein weiteres Problem bei vorgefertigten Steckverbindern ist die Vielfalt der LED-Lichtbänder, denn es gibt viele verschiedene Modelle auf dem Markt, bei denen die Lötpunkte an unterschiedlichen Stellen liegen können und die Breite des LED-Lichtbands variiert.

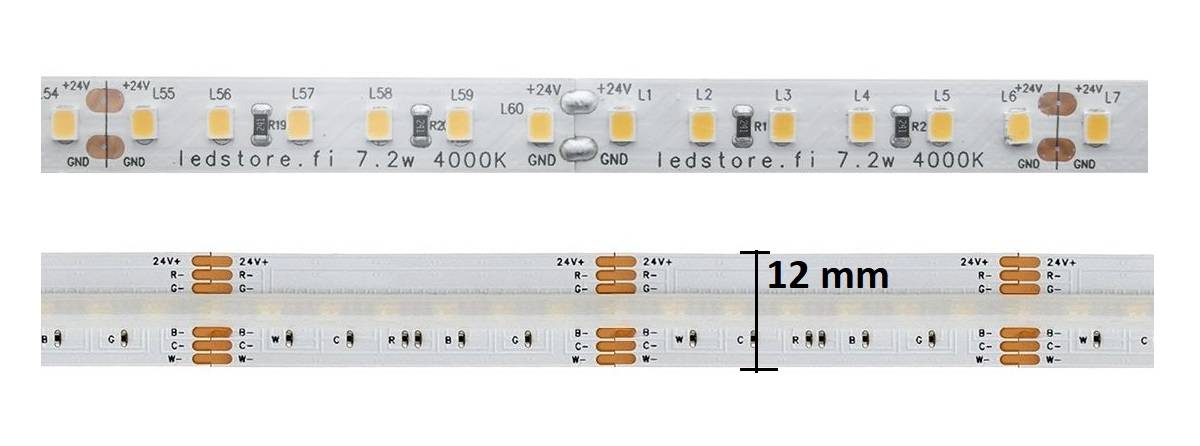

Wenn du ein abgeschnittenes Band an mehreren verschiedenen Stellen verwenden oder die Länge des Bandes an unterschiedliche Beleuchtungsanforderungen anpassen möchtest, musst du die Enden mit einem Lötkolben verlöten. Andererseits ist es nützlich, diese Fertigkeit zu erlernen, und bei einfachen LED-Lichtbändern ist das gar nicht so schwer. RGBW- und RGBCCT-Lichtbänder bereiten hingegen Schwierigkeiten, da an der Verbindungsstelle 5–6 kleine Lötpunkte vorhanden sind.

Häufige Fehler und wie man sie vermeidet

Beim Zuschneiden eines LED-Lichtbands können einige häufige Fehler auftreten. Einer der häufigsten Fehler ist das Zuschneiden an der falschen Stelle. Es ist wichtig, das Band an den markierten Schnittstellen zu durchtrennen, damit das Band nicht beschädigt wird und wieder verbunden werden kann.

Ein weiterer häufiger Fehler ist die falsche Handhabung des Streifens nach dem Abschneiden. Es ist wichtig, die Enden des abgeschnittenen Streifens richtig zu behandeln, damit sie nicht beschädigt werden und der Streifen einwandfrei funktioniert. Dies gilt für IP65-LED-Streifen, die im Außenbereich installiert werden. Ein ungeschützter Schnittende sammelt Feuchtigkeit an und beschädigt den LED-Streifen.

Zusammenfassung

Das Zuschneiden eines LED-Lichtbands ist ein einfacher Vorgang, der nur wenige Werkzeuge und Grundkenntnisse über LED-Lichtbänder erfordert. Durch das Zuschneiden lässt sich das Band an unterschiedliche Beleuchtungsanforderungen und Räumlichkeiten anpassen, was LED-Lichtbänder zu einer äußerst vielseitigen Beleuchtungslösung macht.

Hoffentlich hilft Ihnen dieser Artikel dabei, zu verstehen, wie man ein LED-Lichtband zuschneidet und verlängert.
