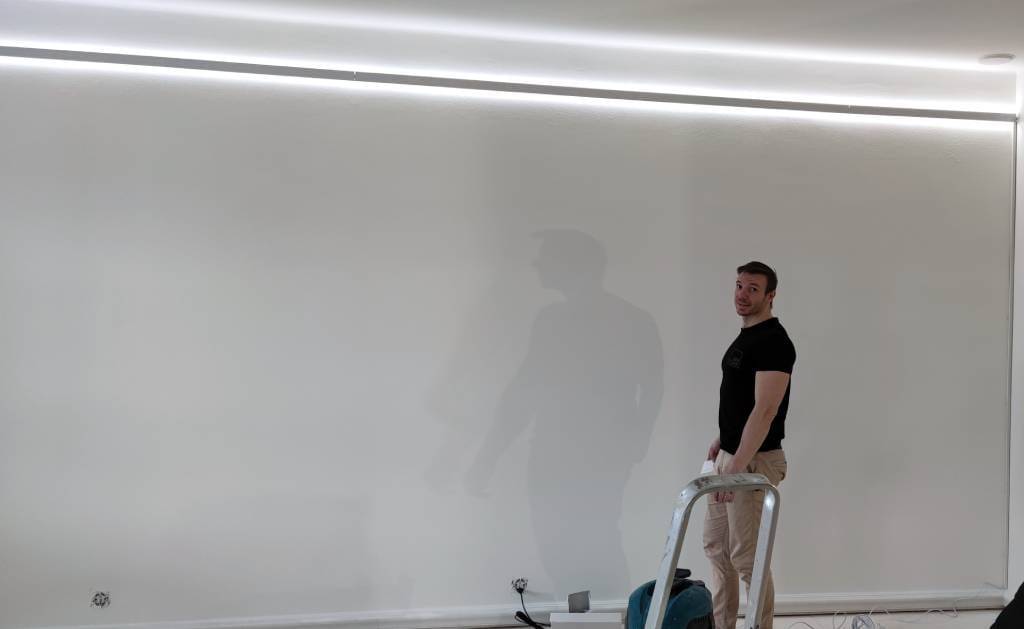

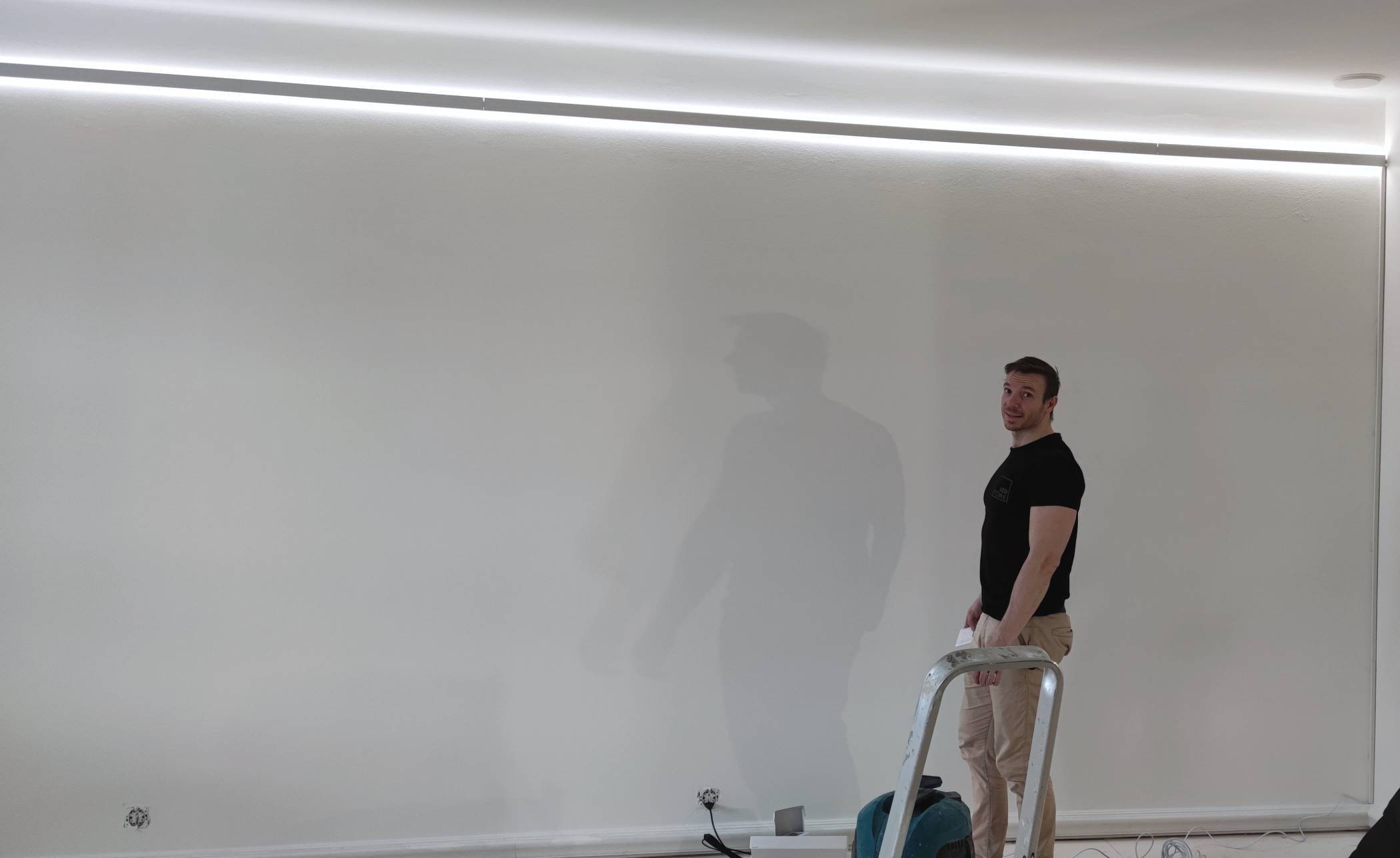

Die Installation von indirekter LED-Beleuchtung verleiht einem Raum ein völlig neues Aussehen. Dieser Artikel beschreibt die Schritte bei der Installation von Beleuchtung, als ein Kunde die Beleuchtung im Wohnzimmer einer Wohnung, die er renovierte, verbessern wollte. Es wird die Frage erörtert: "Wie installiert man LED-Beleuchtungsbänder? In diesem Fall wurde zusätzlich zu dem vorhandenen Deckenlichtpunkt eine indirekte Beleuchtung in dem Raum an zwei 6 m langen Wänden mit LedStore Produkten installiert. Die Beleuchtung musste installiert werden, bevor die Wände gestrichen wurden, da das Aluminiumprofil und die Leitung, die an der Wandoberfläche verblieben, beim Streichen der Wände passend zur Wand gestrichen wurden.
Installation von Led-Streifen an der Decke - Beleuchtungsliste in Aluminiumprofil

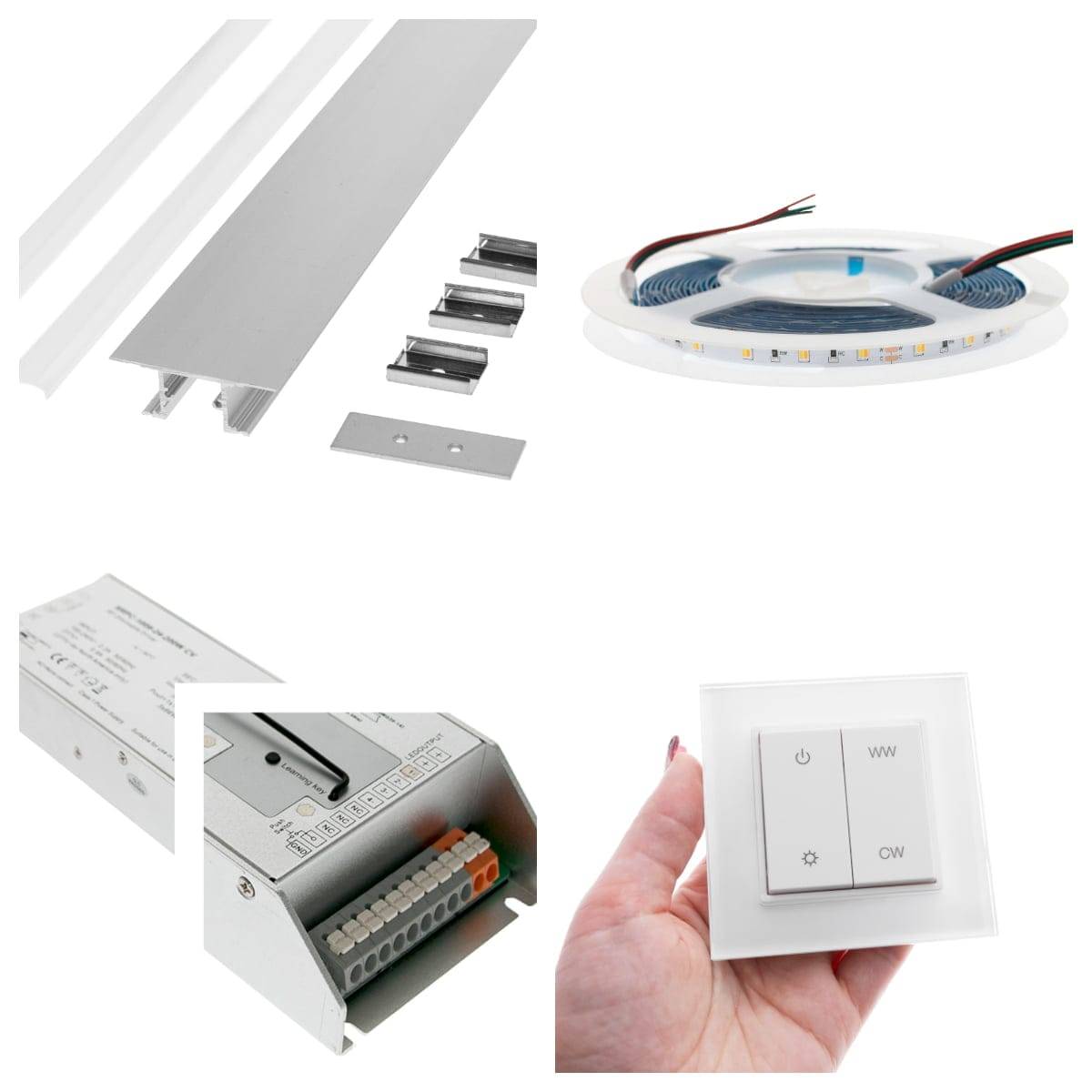

Die indirekte LED-Beleuchtung des Wohnzimmers wurde mit einem bidirektionalen Aluminiumprofil für indirekte Beleuchtung installiert. Das Profil besteht aus eloxiertem Aluminium und die Gesamtlänge eines Profils beträgt 2,5 Meter. Das Profil wird mit Kunststoffdiffusoren, Wandhalterungen und Endkappen geliefert. Als LED-Streifen wurde ein hochwertiger 24V 14,4 W/m LED-Streifen mit Farbtemperatursteuerung verwendet. Die Stromversorgung für die Installation war ein 24V 200W RF-Transformator, der mit einem drahtlosen Farbtemperaturregler verbunden war . Die Tasten haben sowohl eine Dimm- als auch eine Farbtemperatursteuerung.
Installation einer LED-Schiene - Installationsschritte für indirekte LED-Leuchtbänder
Das LED-Profil und die LED-Streifen wurden einsatzbereit beim Kunden installiert. Die Installationsschritte für die indirekte LED-Beleuchtung waren wie folgt:
- Vorbereitung von Led-Streifen und Profilen bei LedPaja
- Wandhalterungen und Profile, Wandmontage
- Kleben / Befestigen von Led-Streifen auf Profilen
- Installation von Kabeltrassen zur Abdeckung der Anschlussleitungen
- Anschluss von Led-Leisten an Transformatoren und Netzstrom
- Inbetriebnahme mit drahtloser Steuerung
Vorbereitung von indirekten LED-Leuchtbändern und -Profilen in LedPaja
Die Länge des Led-Streifens beträgt fünf Meter, und der Streifen kann durch Stanzen in Abständen von bis zu 10 cm auf die gewünschte Länge gebracht werden. Für die Installation wurden die auf- und absteigenden LED-Streifen in 6 m Länge zusammengelötet und die Anschlussdrähte zum Transformator daran angelötet. In der Mitte des Profils ist Platz für die Drähte, der hier genutzt wurde: In die Unterseite der Leiste des Profils wurden Löcher gebohrt, von denen aus die Drähte in die Mitte des Profils geführt und angeschlossen wurden, so dass der Transformator über einen einzigen Anschlussdraht mit Strom versorgt werden konnte. Die Stromversorgung der Leiste erfolgte also über einen einzigen Transformator.
Der Led-Streifen wurde auf die ersten 2,5 m langen Profile geklebt. Für die sechs Meter langen Profile wurden zwei volle Profile benötigt, für die ein Meter langes Profil. Die Aluminiumprofile wurden mit einer Kreissäge auf die richtigen Maße zugeschnitten.
Wandhalterungen und Profile an der Wand befestigen

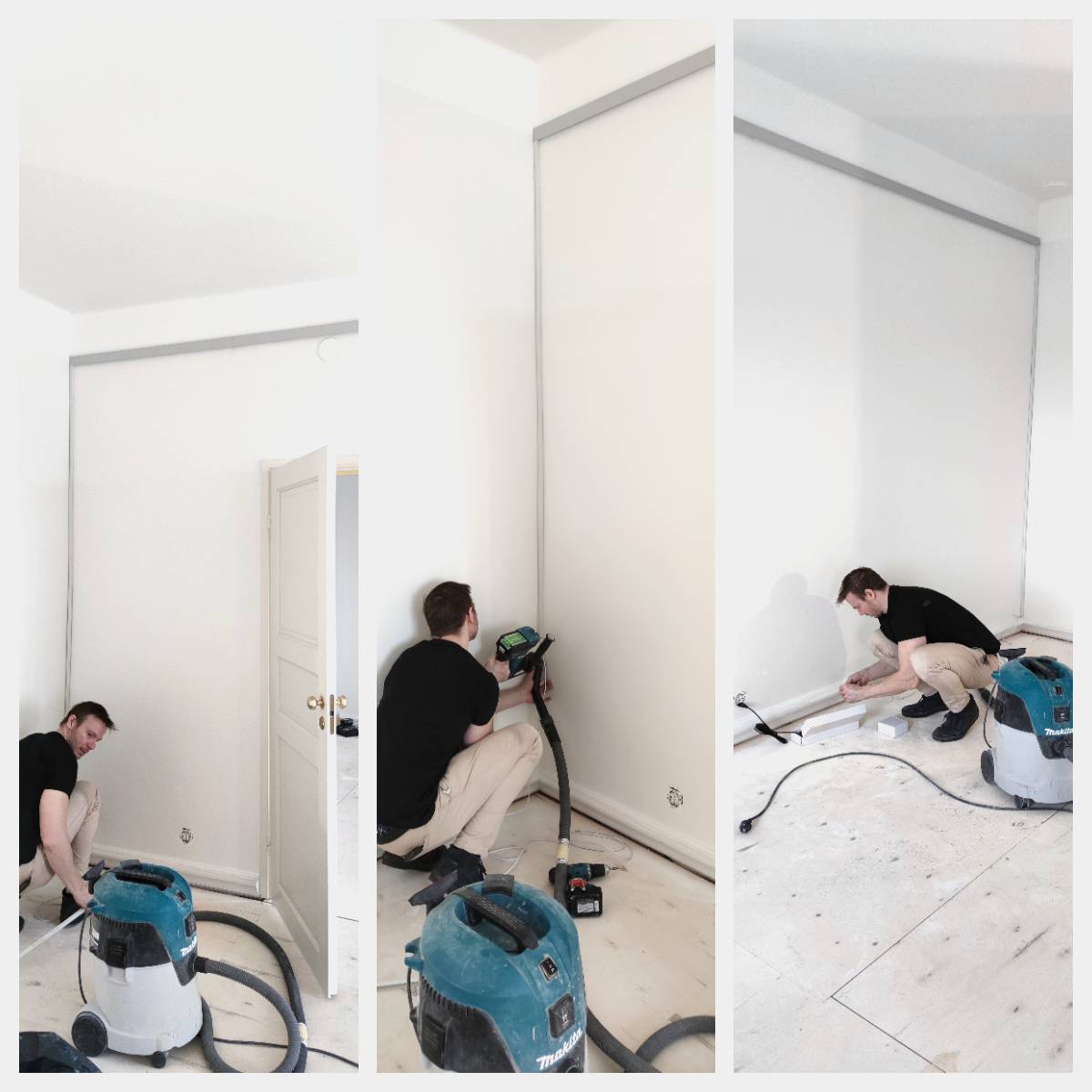

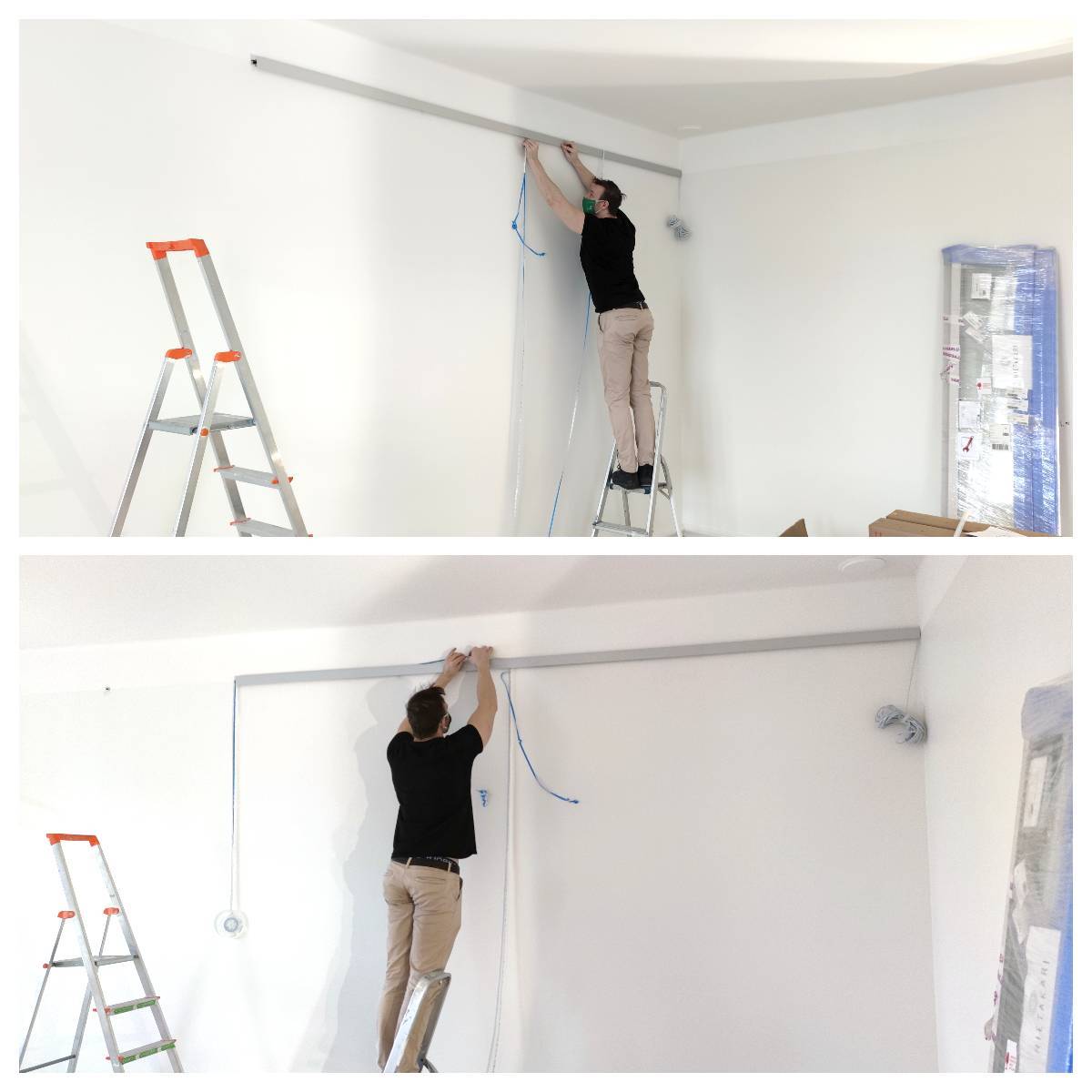

Auf der Baustelle des Kunden wurde eine Montagelinie an der Wand vorgezeichnet, in die im Abstand von etwa einem halben Meter Metallbefestigungen eingeschraubt wurden. Eine Klammer wurde an den Fugen zwischen den Profilen angebracht, um sie fest auszurichten. Glücklicherweise waren zusätzliche Befestigungen vorgesehen, denn wie immer ist die Steinmauer nicht absolut gerade und durch das Hinzufügen von Befestigungen an den richtigen Stellen wurde das Profil an der Wand gehalten. Es wurden also ein paar zusätzliche Befestigungselemente benötigt. Das Aluminiumprofil wurde in die Halterungen gedrückt, beginnend am Ende der Stromversorgung, wo der LED-Streifen vorgeklebt war. Die LED-Streifen von LedStore haben eine vorgeklebte Oberfläche unter dem schützenden Kunststoff, so dass für die Installation kein Klebstoff benötigt wird und es während der Installationsphase keine Probleme gibt, die LED-Leuchten auf der Oberfläche zu befestigen. Das Aluminiumprofil ist die beste Oberfläche für die Befestigung der Streifen, da es dicht und glatt ist. Außerdem erhöht es aufgrund seiner Wärmeleitfähigkeit die Lebensdauer der Leuchten.
Kleben des Led-Streifens auf Profile
Die Installation der indirekten LED-Beleuchtungsstreifen wurde fortgesetzt, indem das zweite und dritte Profil an der Wand befestigt und die LED-Streifen an beide Kanten des Profils geklebt wurden. Anschließend wurden die Kunststoffabdeckungen oder Diffusoren an ihren Platz gedrückt. Die Abdeckungen sollten so befestigt werden, dass sich die Verlängerungspunkte der Abdeckungen an anderen Punkten befinden als die Verlängerungspunkte des Aluminiumprofils. Die Schutzfolien, die die Kunststoffabdeckungen schützen, wurden bei diesem Projekt an Ort und Stelle belassen, da die Profile passend zur Wand gestrichen werden sollen.
Installation von Kabeltrassen zur Abdeckung der Anschlussleitungen
Nachdem die LED-Streifen auf beiden Seiten angebracht waren, war es an der Zeit, die Versorgungskabel zu verstecken. Zu diesem Zweck wurde ein kleines, einschraubbares Kabelrohr verwendet, das in einer Ecke der Wand aufgestützt wurde. Die Länge der Anschlussdrähte war so bemessen, dass sie für die Transformatoren ausreichte, die über die Steckdose mit Strom versorgt wurden.
Anschluss von Led-Leisten an Transformatoren und Netzstrom
Der Anschluss von Led-Streifen an einen Transformator zur Steuerung der Farbtemperatur erfordert mehrere Minuskanäle an den Ausgangsklemmen des Transformators. Die Minuskanäle ermöglichen nämlich die Steuerung der Farbtemperatur zwischen warmweißem WW und kaltweißem CW. Sie müssen auch auf die Gesamtleistungsaufnahme des Transformators achten. In dem bidirektionalen Profil an diesem Standort gab es 12 Meter LED-Streifen mit 14,4 W/m pro Wand, so dass die angemessene Leistung für beide Transformatoren mit Lastbügeln 200 W betrug, was in der Tat die maximale Last für einen 14,4 W/m LED-Streifen dieser Länge ist. Für die Netzstromversorgung wurde ein Stecker am Eingang des Transformators angebracht. Es war einfach, den Stecker an die Steckdose anzuschließen, auch wenn der LED-Streifen hoch an der Decke montiert war. Die Installationsliste war an dieser Stelle wichtig, damit die Drähte sauber durch die Wandstütze versteckt werden konnten.
Einsatz für drahtlose Kontrolle
Die Kopplung eines Led-Streifens von einem RF-Transformator mit einem Funkschalter ist ganz einfach. Wenn der LED-Streifen eingeschaltet ist, drücken Sie die Lerntaste am Transformator einmal. Drücken Sie dann einmal auf eine beliebige Taste auf dem Knopf. Die LED-Leuchten blinken, um die erfolgreiche Kopplung anzuzeigen. Sobald die Kopplung erfolgreich war, wechseln die Lichter stufenlos zwischen warmweißem WW und kaltweißem CW und dimmen stufenlos zwischen 0-100% Helligkeit. Die Kopplungen waren bereits in LedPaja eingerichtet worden, so dass in der Praxis nur noch überprüft werden musste, ob die Beleuchtung wie gewünscht funktioniert.
Sie können auch den Farbton der intelligenten Beleuchtung auf der Leiste einstellen, indem Sie die Zigbee-Steuerung wählen, d.h. einen Transformator mit einem Empfänger und einem drahtlosen Controller, der für intelligente Beleuchtung geeignet ist. Die Leuchten werden auf die gleiche Weise installiert, nur die Kopplung ist etwas anders. Diese Steuerungen sind ebenfalls bei LedPaja erhältlich, fertig zur Installation.
Farbtemperatursteuerung und Farbwiedergabeindex
Die Farbtemperatur der LED-Streifen lässt sich zwischen 2 500 Kelvin Orangenweiß und 6 500 Kelvin Tageslicht einstellen. Die Abbildung unten zeigt ein Beispiel für eine Leseecke mit einem entsprechenden LED-Streifen. Die Änderung der Farbtemperatur hat einen erheblichen Einfluss darauf, wie die Farben der Umgebung erscheinen. Ein wichtiges Merkmal der LED-Streifen von LedStore ist der sehr hohe Farbwiedergabeindex (CRI98!). Der Farbwiedergabeindex entspricht der großen Bandbreite und Natürlichkeit, mit der der LED-Streifen die Farben der Umgebung wiedergibt. Wenn der Farbwiedergabeindex nahe bei 100 liegt, wird das gesamte Spektrum des weißen Lichts wunderbar wiedergegeben, d.h. es fehlen keine Farben. Lesen Sie mehr über den Farbwiedergabeindex auf der LedStore Website.
Led Strip Montage im Freien
Der Led-Streifen und das Aluminiumprofil können auch im Außenbereich verwendet werden, zum Beispiel als Schutz für Stirnwände. Der LED-Streifen kann für eine funktionelle Außenbeleuchtung verwendet werden, z.B. für einen Eingang und für die gleichmäßige Beleuchtung einer Terrasse. Der Led-Streifen im Aluminiumprofil kann auch in einer Außensauna installiert werden, z.B. in einer Höhe, in der die Temperatur nicht über 60 Grad ansteigt.
Wir haben in unseren Fotogalerien Bilder von fertig installierten LED-Leuchtbändern zusammengestellt. Wenn Sie alle Bilder sehen möchten, können Sie sie auf der Seite Fotogalerie finden. Es gibt auch einen eigenen Ordner für Außenbeleuchtung, der ebenfalls Bilder von LED-Lichtbändern enthält. In der Fotogalerie Wohnzimmerbeleuchtung finden Sie viele realisierte Wohnzimmerbeleuchtungen.
Lesen Sie mehr über unsere LED-Beleuchtungsprojekte in unserem Blog, wir haben dafür eine Kategorie Renovierungen.
Wir laden Sie auch ein, unsere Ausstellungsräume zu besuchen, um Beleuchtungsbeispiele zu sehen. In unserem All in One Store finden Sie alle unsere Leuchtenmodelle installiert. LedStore befindet sich in Mesikukantie 16, 01300 Vantaa (Koivuhaka). Klicken Sie hier, um das Geschäft zu besuchen.
1. Mitä epäsuora LED-nauhavalaistus tarkoittaa?
Indirekte Beleuchtung bedeutet, dass das Licht durch Decken oder Wände geleitet wird, so dass die eigentliche Lichtquelle nicht direkt sichtbar ist. Der LED-Streifen ist hinter einem Profil oder einer Leiste verborgen. So entsteht ein weiches und gleichmäßiges Licht, das sich angenehm im Raum verteilt, ohne zu blenden.
2. Mitä etuja epäsuoralla LED-nauhavalaistuksella on?
Indirekte Beleuchtung erzeugt angenehmes, blendfreies Licht und hebt die architektonischen Details des Raumes hervor. Sie ist eine energieeffiziente Methode, um sanftes Umgebungslicht in einen Raum zu bringen und kann auch für eine stimmungsvolle Beleuchtung sorgen, wenn Sie dimmbare oder intelligente LED-Streifen verwenden.
3. Mihin epäsuora LED-nauhavalaistus kannattaa asentaa?
Beliebte Bereiche sind die Übergänge zwischen Decke und Wand, die Innenkanten von Decken- oder Zwischendeckenleisten und Leisten über oder unter den Ober- und Unterschränken der Küche, zum Beispiel. Auch im Schlafzimmer oder hinter dem Fernseher im Wohnzimmer kann eine indirekte Beleuchtung zur Akzentuierung des Interieurs eingesetzt werden und eine ruhige und elegante Atmosphäre schaffen.
4. Miten LED-nauha asennetaan epäsuoraan valaistukseen?
Normalerweise wird der LED-Streifen an einem Aluminiumprofil oder einer Leiste befestigt, um ein gutes Wärmemanagement und eine saubere Installation zu gewährleisten. Das Profil oder die Leiste wird so positioniert, dass das Licht auf die Wand oder die Decke gerichtet ist. Es ist auch wichtig, dass die Stromversorgung und die Abdeckung die richtige Wattzahl haben, damit das Licht gleichmäßig und ohne sichtbare Flecken verteilt wird.
5. Mitä kannattaa huomioida LED-nauhan valinnassa epäsuoraan valaistukseen?
Wählen Sie die geeignete Wattzahl (W/m) und Lichtleistung (Lumen/m) je nach Nutzung des Raums. Prüfen Sie auch die Farbtemperatur (K), z.B. warm (2700-3000 K), um eine Stimmung zu erzeugen, oder neutral (4000 K) für eine hellere Allgemeinbeleuchtung. Achten Sie außerdem auf ausreichende Kühlung und Feuchtigkeitsbeständigkeit (IP-Schutzklasse), wenn die Leiste z.B. in einem Badezimmer installiert werden soll.
