Das indirekte Licht, das durch die Wand fällt, ist weich und angenehm. Wenn die Leuchte auch noch über eine stufenlose Steuerung der Farbtemperatur des weißen Lichts und eine Dimmfunktion verfügt, können Sie Ihr Interieur und Ihre Stimmung garantiert immer anpassen! Wir haben zwei verschiedene Innenbeleuchtungsprojekte mit runden LedStore Wandleuchten realisiert. In diesem Artikel erzählen wir Ihnen von dem Projekt und den Kosten!

Renovierungsbedarf bei der Innenbeleuchtung und Wahl der Leuchte, Eclipse

Der Raum brauchte einen schönen Blickpunkt an der ganz in Weiß gehaltenen Wand, und mehr Beleuchtung konnte auch nicht schaden. Ein weiteres Bedürfnis war es, dem Arbeitsplatz einen dekorativen Touch zu verleihen, da keine Veränderungen an der Wand gewünscht waren. Die Eclipse Led-Wandleuchte für die Wandmontage ist in den Farben Weiß und Schwarz mit einer pulverbeschichteten, matten Oberfläche erhältlich. Das ist von Vorteil, wenn die Leuchten zum Beispiel nebeneinander installiert werden. Die matte Oberfläche sorgt für eine geringere Reflexion, so dass die Lichtmuster in alle Richtungen gleichmäßig bleiben. Die Leuchten werden einzeln bestellt, so dass Sie die Anzahl, Farbe und Größe genau nach Bedarf wählen können. Es sind zwei Größen erhältlich, 30 cm und 15 cm. Die größeren Eclipses sind 50 mm von der Wand entfernt und die kleineren Eclipses sind 37 mm, also 13 mm niedriger. Die Leuchten können einzeln oder in Gruppen installiert werden. Durch die Steuerung der Kelvin- oder Farbtemperatur eignen sich die Leuchten gut für alle Schattierungen der Inneneinrichtung. Außerdem haben sie einen hohen Farbwiedergabeindex, was bedeutet, dass das Licht alle Farben der Umgebung genau so wiedergibt, wie sie sein sollten. Für das LedStore-Wandset wurden zwei weiße große und drei kleine gewählt, zwei schwarze und eine weiße Eclipse. Für die Fläche von 120cmx70cm wurde eine von links nach rechts absteigende Form gewählt. Die für die Leuchten benötigte Gesamtleistung aus Transformator und Last beträgt 70 W. Daher wurden ein drahtloser Zigbee-Steuertransformator mit 75 W und ein drahtloser Controller für die Farbtemperatursteuerung und das Dimmen aus dem LedStore-Sortiment ausgewählt. Zwei schwarze Eclipses, ein großer und ein kleiner, wurden für das Schreibtischset hinter dem Schreibtisch ausgewählt, die in der oberen rechten Ecke des etwas größeren Eclipse ineinander greifen.
Die Eclipse Wandleuchte ist in zwei Farben und zwei Größen erhältlich. Die 15 cm große Eclipse hat eine Leistung von 10 W und die größere 30 cm große Eclipse hat eine Leistung von 15 W. Die Lichtleistung beträgt 800 Lumen und 1200 Lumen. Die Farben sind Weiß und Schwarz in beiden Größen.

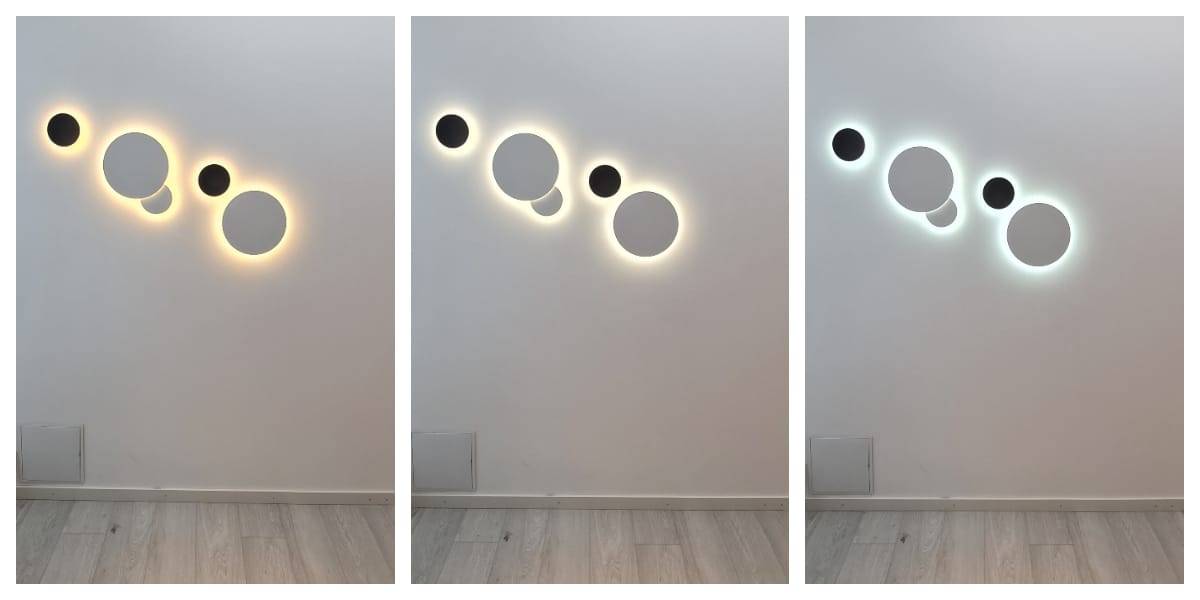

Das Licht strahlt gleichmäßig von der Rückseite der Leuchte zur Wand hin, so dass es von der Seite betrachtet nicht blendet. Die Abbildung unten veranschaulicht die Variation der Farbtemperatur der Leuchte.
Warme, neutrale und kalte Lichttöne. Der Farbton kann stufenlos zwischen 2800K und 6000 K eingestellt werden. Darüber hinaus sind die Leuchten dimmbar. Das Bild zeigt auch eine Serviceklappe für den Zugang zum Transformator.

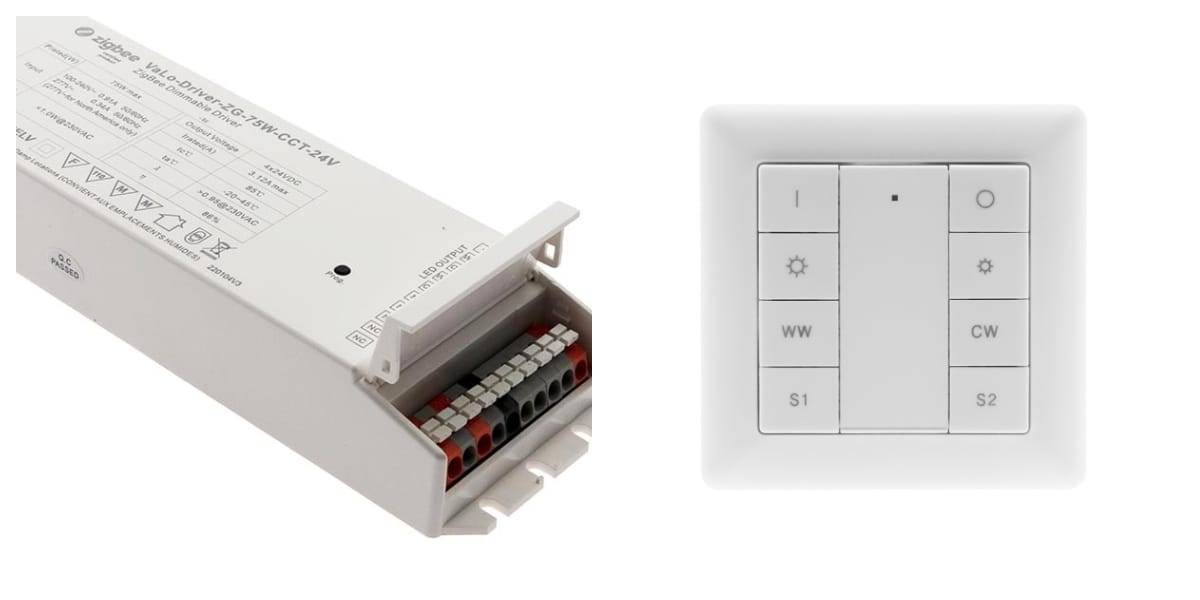

Zwischen dem Transformator und dem Controller wird eine drahtlose Verbindung hergestellt, und der Controller kann frei positioniert werden, wo immer Sie wollen. Der Zigbee-Transformator kann auch an ein Smart Home-Steuerungssystem angeschlossen werden, z.B. Hue , Smart Things oder Home Assistant. Sowohl der Transformator als auch der Controller müssen Zigbee-Produkte sein. Eine Alternative ist die Verwendung von RF-Geräten für die drahtlose Steuerung, die nicht über eine Smart Home-Funktion verfügen.

Implementierung der Wandbeleuchtung mit Eclipse

Um die Gipswand einzurichten, war es notwendig, die Beleuchtungskabel innerhalb der Wand zum Transformator zu verlegen und eine Wartungsluke in der Wand zu installieren. Die Arbeitsschritte waren wie folgt:
  1. Fertigen Sie Schablonen an und verwenden Sie diese, um die Standorte der Lampen zu markieren.
  2. Machen Sie Öffnungen in der Wand und, falls erforderlich, in der Verstrebung für die Kabeleinführung und die Wartungsluke.
  3. Ziehen Sie das Netzkabel zum Transformator in der Wartungsluke (erfordert einen Fachmann) und die Schwachstromkabel zu den Leuchten bereit.
  4. Füllen Sie das Loch in der Wand für die Verkabelung, verpacken Sie, streichen/tapezieren Sie die Wand und installieren Sie die Serviceklappe.
  5. Bringen Sie die Halterungen an den richtigen Stellen in der Wand an und verbinden Sie die installierten Drähte mit den Drähten der Leuchten, z. B. mit Wago-Glühbirnensteckern, und befestigen Sie die Leuchten an den Halterungen.
  6. Schließen Sie den Transformator und den Controller an und die Beleuchtung ist einsatzbereit.

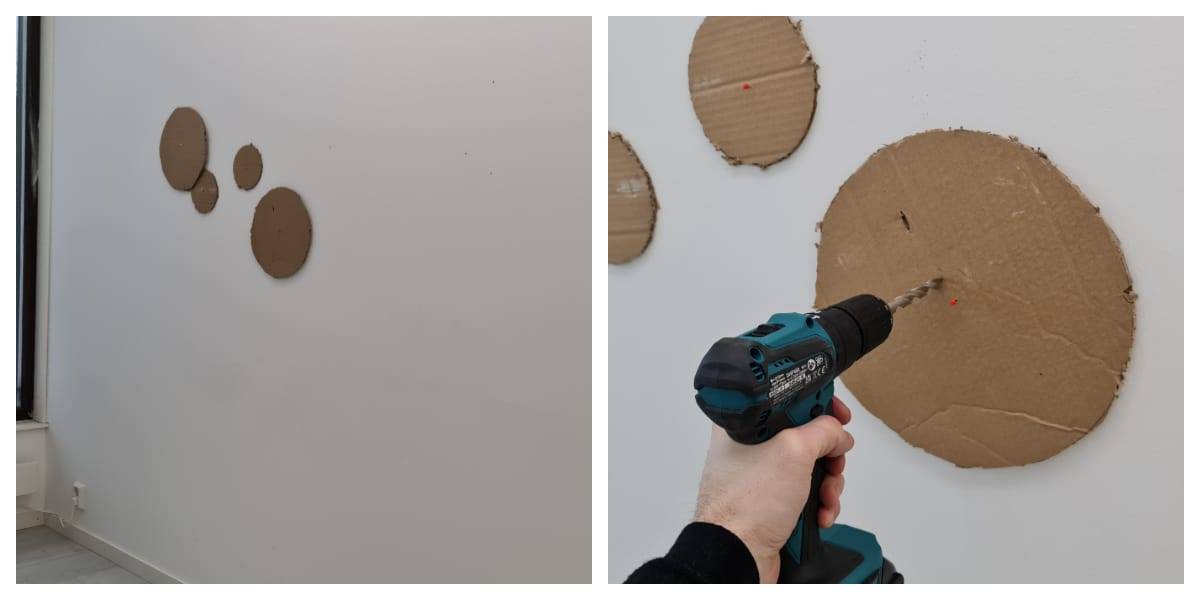

Zunächst wurden die Positionen der Lampen festgelegt und Löcher für die Kabel gebohrt. Die Einbauschalen sind 120mm und 100mm groß, so dass das Leitungsloch nicht in der Mitte der Leuchte liegen muss.

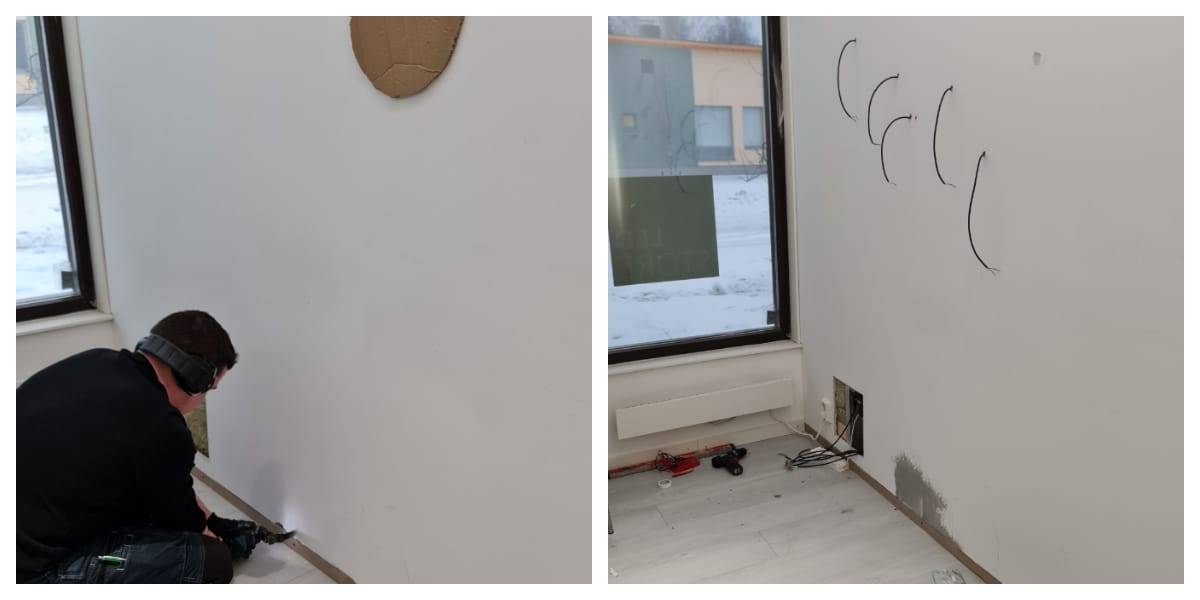

Mit einer Stichsäge wurden Löcher in die Wand geschnitten, um die Drähte zu den Beleuchtungskörpern zu verlegen. Neben der Öffnung für die Wartungsluke wurde ein Loch zwischen den Säulen gebohrt, um die Drähte herauszuziehen. In die Verkleidung wurden Löcher gebohrt, um die Drähte zur Wartungsluke zu führen. Es wurde ein dreiadriges Schwachstromkabel (3x0,5 mm2) verwendet, um eine korrekte Farbtemperatursteuerung der Leuchten zu gewährleisten.

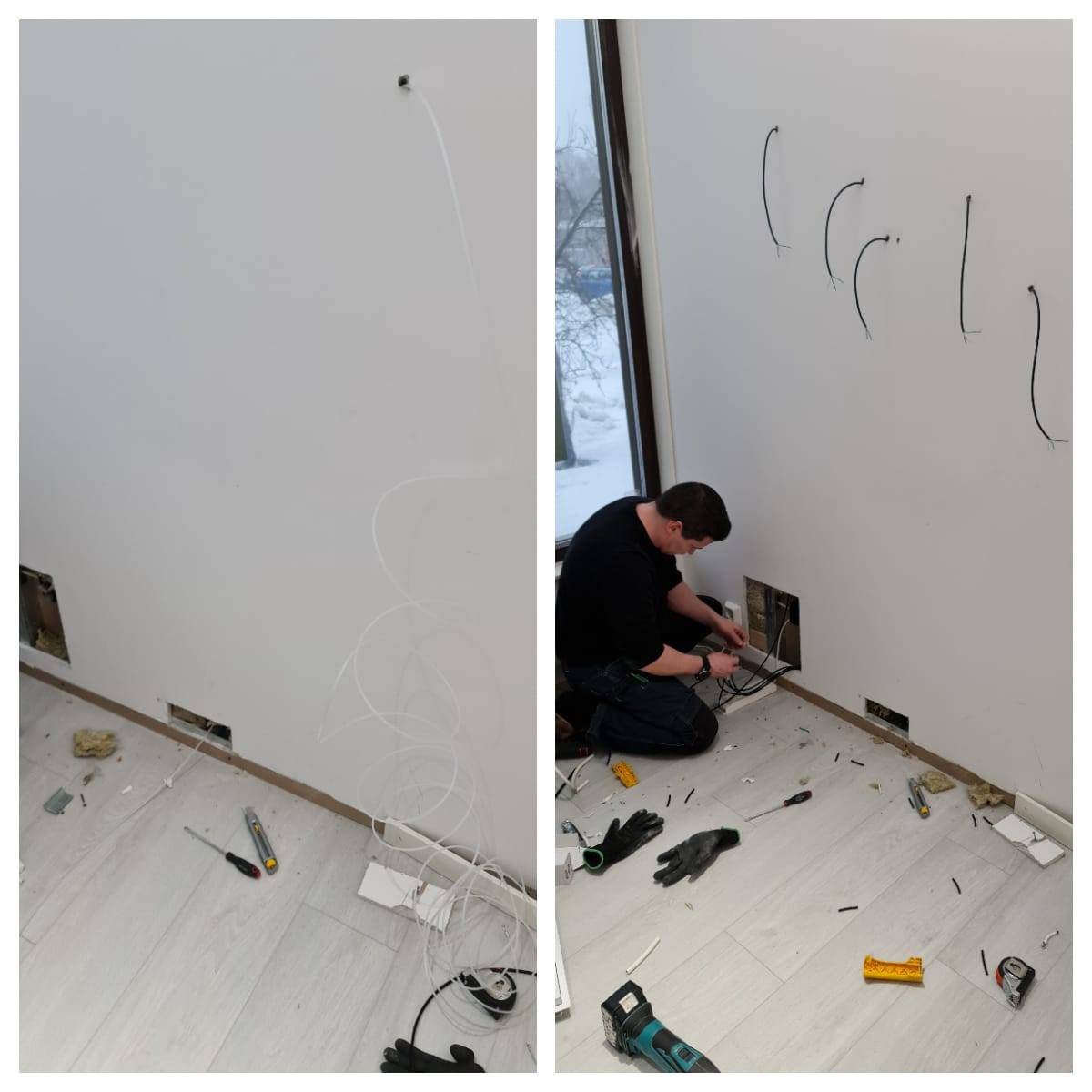

Zusätzlich zur Serviceklappe wurde eine kleinere Öffnung in der Wand angebracht und die Drähte wurden mit einer Zugfeder herausgezogen. Durch den Hohlraum wurde ein Loch gebohrt, um die Drähte zum Transformator führen zu können. Der Strom für die neuen Lampen wurde von einer Steckdose neben der Wartungsluke aus verteilt. Die Arbeiten am Stromnetz erforderten einen professionellen Besuch. Niederspannungsarbeiten können vom Verbraucher selbst durchgeführt werden, sofern er sich mit der Materie auskennt :)

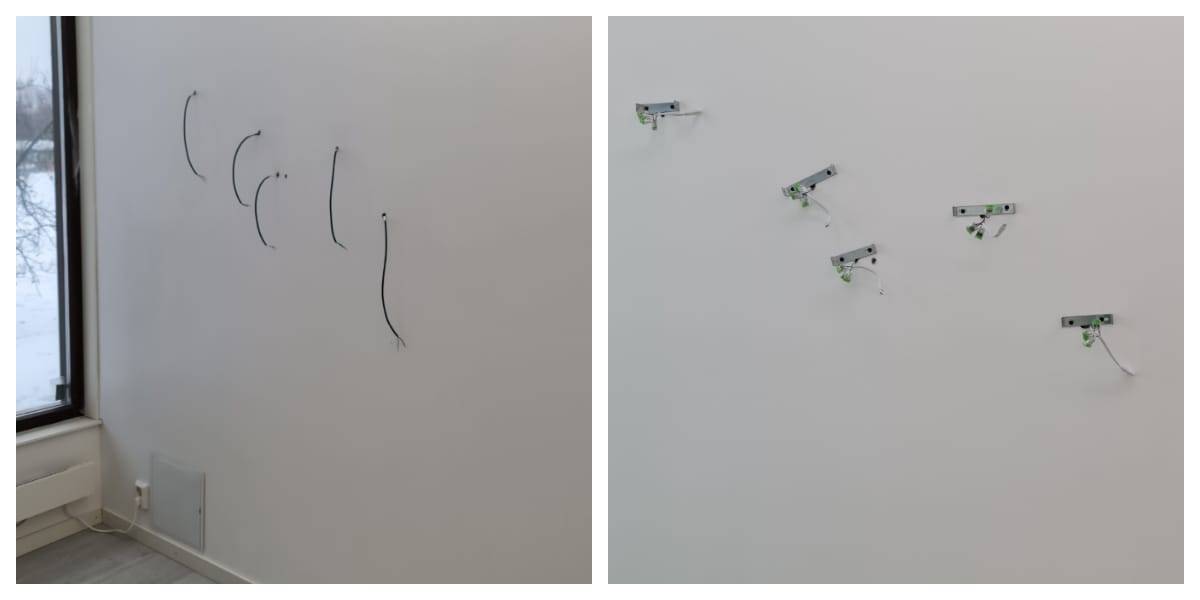

Die gesamte Verkabelung und der Transformator wurden in der Wand untergebracht. Für die Montage wurden Wandhalterungen in die Wand geschraubt und die Eclipse-eigenen Schnellverbinder mit den Montagekabeln von Wagoa verbunden.
Die Serviceluke ist hier 33x33 cm groß. Kleinere Größen sind bei Bedarf erhältlich, aber in diesem Raum bleibt die Serviceklappe hinter den Möbeln. Die gesamte Verkabelung und der Transformator konnten in der Wand untergebracht werden. Für die Montage wurden Wandhalterungen in die Wand geschraubt. Da die Leuchten rund sind, müssen die Halterungen nicht in einer geraden Linie liegen. Die Leuchte wurde mit drei zweipoligen Hebelverbindern pro Leuchte befestigt, an die der Eclipse-eigene Schnellanschluss angeschlossen wurde. Das rote Kabel wird an den Pluspol angeschlossen, das schwarze Kabel erzeugt ein kaltes Weiß und das weiße Kabel ein warmes Weiß. Der Farbtemperaturschalter der Leuchte wurde entfernt, um eine stufenlose Steuerung des Lichts zu ermöglichen. Wenn die Leuchte mit dem Farbtemperaturschalter installiert ist, arbeitet sie mit einer von drei ausgewählten Farbtemperaturen (warm, neutral, kalt).

Kopplung mit drahtlosen Zigbee-Controllern

Sobald die Leuchten installiert sind und der Strom eingeschaltet ist, können sie entweder an eine einzelne Steuerung, z.B. eine Wandsteuerung, oder an zwei/mehrere Steuerungen über ein intelligentes Steuersystem angeschlossen werden. Denken Sie daran, die Batterien einzulegen, wenn Sie eine Fernbedienung haben, und die Schutzabdeckung von der Rückseite der Batterie zu entfernen, wenn Sie eine Wandsteuerung haben. Wenn ein einziges Steuergerät ausreicht, ist kein intelligentes Steuergerät zum Koppeln erforderlich. Der Transformator hat einen eingebauten Empfänger, mit dem der Controller gepaart wird. Über das Pairing haben wir in Zigbee Lichtsteuerung Teil 1 geschrieben. Das Pairing mit einem drahtlosen Wandcontroller ist zum Beispiel ganz einfach, indem Sie viermal die Prog-Taste am Transformator drücken, um die Pairing-Verbindung zu öffnen. Bringen Sie den Controller in die Nähe des Transformators (weniger als 10 cm entfernt) und drücken Sie zunächst die Einschalttaste ( I ), um das Gerät "aufzuwecken" und die grüne Kontrollleuchte aufleuchten zu lassen. Drücken Sie dann einmal die Taste zur Erhöhung der Helligkeit (unter der Einschalttaste). Es wird einen Moment dauern, bis die Verbindung hergestellt ist. Wenn dies abgeschlossen ist, blinken die Lichter zweimal. Die Verbindungsmethode wird TouchLink-Pairing genannt. Die Anleitung zum Koppeln von Fernbedienungen finden Sie im Produktlink im Online-Shop unter Dateien: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din Über die Kopplung via Hub/Bridge haben wir in dem Artikel Zigbee Lichtsteuerung Teil 2 gebloggt .
Für die Wandbeleuchtung gibt es verschiedene Steuerungsmöglichkeiten. Links sehen Sie eine Fernbedienung, die mit der Philips Hue App verbunden ist. Der Wand-Controller kann auch mit der Hue-Steuerung verbunden werden und ermöglicht so die Programmierung und Zeitsteuerung. Es ist nicht notwendig, die intelligente Steuerung zu aktivieren, da der drahtlose Controller auch ohne Hubs oder Apps mit einem Transformator gekoppelt werden kann. Mit den Controllern können Sie die Helligkeit und Farbtemperatur des Lichts stufenlos einstellen.

Kosten und Zeitaufwand für das Kunstwerk an der Wand

Fünf Eclipses, ein 75W RF-Transformator, Verbindungskabel und ein drahtloser Controller kosteten insgesamt 593 Euro (inkl. MwSt.). Darüber hinaus wurden Farbe, Estrich, Anschlüsse und Werkzeuge sowie professionelle elektrische Fähigkeiten benötigt. Das Geld reichte für 60 Watt LED-Leuchtenleistung und eine indirekte Beleuchtung von 4800 Lumen. Alles in allem hat dieses Projekt 8 Stunden effektive Arbeitszeit in Anspruch genommen. Für eine einfachere und schnellere Umsetzung ist es möglich, die Säule z.B. hinter einer 7-10 cm hohen Fußleiste zu fräsen. Wenn die Trennwand nicht mit Wolle oder einer ähnlichen Isolierung versehen ist, ist es außerdem schneller, die Drähte einzuführen, da die Zugschnur zum Ziehen der Drähte nicht benötigt wird. Die Beleuchtungskörper selbst benötigen so kleine Löcher in der Wand, dass bei einer sauberen Wandoberfläche überhaupt kein Anstrich erforderlich ist. Im einfachsten Fall kann das Projekt in etwa 3 Stunden Arbeit abgeschlossen werden.

Indirekte Beleuchtung hinter einer Wand oder einer Möbelplatte

Eclipse-Wandleuchten eignen sich auch ideal für die Montage auf z.B. Möbelplatten. Bei der hier gezeigten Lösung wurde eine wabenförmige Tischplatte in ein Beleuchtungselement hinter einem Arbeitsplatz verwandelt. Der kabellose 50W-Steuertransformator hat ein Loch, das in die Rückseite der Platte gefräst wurde. Die Dicke des Transformators beträgt nur 33 mm im Vergleich zur Dicke der Möbelplatte von 35 mm. Außerdem wurde hinter dem Paneel eine 25 mm hohe Leiste angebracht, an der eine LED-Schiene befestigt wurde, um die Wand zu beleuchten. Der Preis für die Beleuchtung und Steuerung dieses Pakets betrug nur 466 e (inkl. MwSt.). Sie müssen das Gerät nur noch mit den Schrauben an die Wand heben und an der Steckdose befestigen, denn der Stecker ist bereits einsatzbereit. Die Wandleuchte lässt sich ganz einfach kabellos mit Farbtemperatursteuerung und Dimmen steuern. Eine ausführlichere Beschreibung des Projekts, das Sie auch selbst durchführen können, finden Sie im nächsten Artikel in unserem Blog. Unten sehen Sie ein Schnupperfoto von diesem Projekt im fertigen Zustand. Wenn Sie sich für die Lampen in diesem Artikel interessieren, stellen wir Ihnen gerne weitere Informationen zur Verfügung. Sie sind auch herzlich eingeladen, unser Geschäft in Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa zu besuchen. In unseren All in One Ausstellungsräumen finden Sie alle in diesem Artikel vorgestellten Produkte. Wir bedienen alle Kundengruppen vom Verbraucher bis zum Bauunternehmer unter einem Dach. Schauen Sie sich das Geschäft an.
