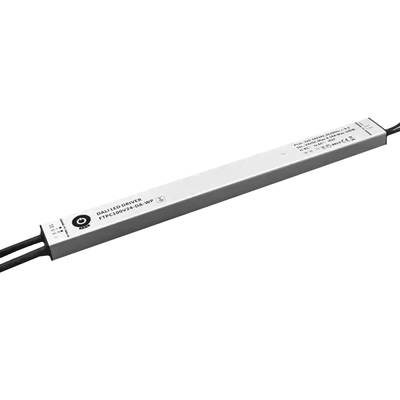

LED-Netzteil, 12 V, 100 W, POS, DALI DT6 / PUSH-DIM, IP67

POS 100 W 12 V LED-Netzteil mit Konstantspannung, Schutzart IP67. DALI-steuerbare Lösung, deren DALI-Gerätetyp unten mit den praktischen Auswirkungen aufgeführt ist.

Steuerung und Dimmung in der Praxis

DALI DT6: ein LED-Ausgang / Helligkeitssteuerung; keine DT8-Farbtemperatur- oder RGB-Steuerung. Zusätzlich lokale Tastersteuerung.

DALI DT6 oder DT8?

Bei diesem Vorschaltgerät handelt es sich um das Modell DT6. Eine DALI-Adresse steuert die Helligkeit eines LED-Ausgangs. Das DT6 bietet an sich keine CCT-Farbtemperatur- oder RGB/RGBW-Farbsteuerung; hierfür sind entweder eine DT8-Farbsteuerung oder mehrere separat steuerbare DT6-Kanäle erforderlich.
DALI-Unterstützung dieses Produkts: DALI (DT6); DT6; IEC 62386-101, 102, 207.

PUSH / Tastensteuerung: PUSH DIM: kurzes Drücken zum Ein- und Ausschalten, langes Drücken zum Dimmen. Dies ermöglicht eine lokale Bedienung auch ohne separaten DALI-Befehl, für die Steuerung des DALI-Systems ist jedoch ein DALI-Bus erforderlich.

Technische Daten

• Herstellermodell: FTPC100V12-DA-WP
• Eingangsspannung: 180–264 V AC
• Ausgangsspannung: 12 V DC
• Ausgang: Konstantspannung (CV)
• Ausgangsstrom: 8,33 A
• Maximale Leistung: 100 W
• IP-Schutzklasse: IP67
• Schutzklasse: Klasse II
• Abmessungen (T × B × H): 407,6 × 37 × 21,4 mm
• Anschlüsse: Festverdrahtet, IP67/IP66-geschütztes Gehäuse
• DALI-Gerätetyp: DT6
• Steuerbare Kanäle: 1
• Garantie: 3 Jahre

Bei der Installation zu beachten

Schließen Sie nur LED-Lasten an, die für eine konstante Spannung von 12 V DC ausgelegt sind. Lassen Sie bei der Leistungsauslegung in der Praxis eine ausreichende Sicherheitsmarge und überprüfen Sie vor der Inbetriebnahme die Polarität.

Die festen Anschlüsse auf der 230-V-Netzspannungsseite müssen von einer Elektrofachkraft vorgenommen werden. Überprüfen Sie vor dem Anschluss stets das Typenschild des Produkts und die Montageanleitung des Herstellers.
