Azoula Zigbee-zu-DALI-Master

Zigbee-DALI-Gateway

Möchten Sie DALI-Leuchten über Ihr Smartphone, Zigbee-Taster oder drahtlose Sensoren steuern? Das Zigbee-DALI-Gateway verbindet die kabelgebundene DALI-Beleuchtung mit dem drahtlosen Zigbee-System zu einem einheitlichen System. DALI-Geräte lassen sich in die Zigbee-Smart-Steuerung integrieren, ohne dass das gesamte Beleuchtungssystem neu aufgebaut werden muss. Oder Sie nutzen es einfach als modernes DALI-System.

Das Gateway ermöglicht eine bidirektionale Zigbee-DALI-Kommunikation: Mit Zigbee-Geräten lassen sich DALI-Leuchten steuern, und umgekehrt können mit DALI-Tastern und -Sensoren auch Zigbee-Geräte gesteuert werden. Über die mobile App lassen sich Inbetriebnahme, Gruppen, Szenen, Automatisierungen und weitere Einstellungen vornehmen.

• DALI-Leuchten und DALI-Steuergeräte über die mobile App steuern
• DALI-Beleuchtung über Zigbee-Taster, Fernbedienungen und Sensoren steuern
• DALI-Taster und DALI-Sensoren auch zur Steuerung von Zigbee-Leuchten, Vorhängen und Thermostaten nutzen
• Gemeinsame Gruppen und Szenen erstellen, die sowohl Zigbee- als auch DALI-Geräte umfassen
• Erstellen Sie Automatisierungen auf Basis von Sensoren, Zeitschaltuhren und anderen Geräten
• Steuern Sie die Beleuchtung lokal oder über die Cloud
• Die Circadian-Rhythmus-Funktion nutzen, bei der sich Helligkeit und Farbtemperatur je nach Tageszeit ändern
• Den Energieverbrauch überwachen
• Das System mit Home Assistant verbinden
• Kompatible Sprachsteuerung über Apple Home/Siri, Amazon Alexa sowie Google Home/Google Assistant nutzen

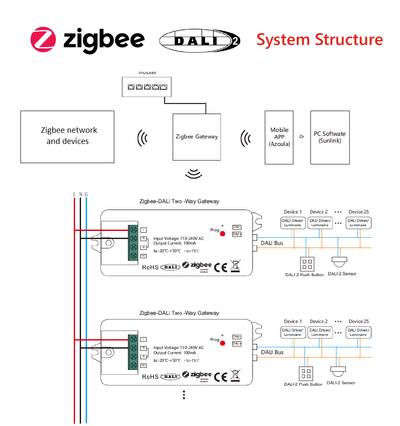

Eine Brücke zwischen zwei Welten

DALI ist eine äußerst zuverlässige Lösung für die fest installierte Beleuchtung, während Zigbee das System um drahtlose Taster, Sensoren, mobile Steuerung und Smart-Home-Automatisierung erweitert. Mit diesem Gateway müssen die Systeme nicht getrennt bleiben: Sowohl kabelgebundene DALI- als auch drahtlose Zigbee-Geräte können in ein und dasselbe Steuerungssystem integriert werden.

Einfache Inbetriebnahme über die mobile App

Das Gateway wird mit dem Azoula Zigbee-Hub verbunden, woraufhin die DALI-Bus-Geräte in der App erkannt und in Betrieb genommen werden können. Für die normale Inbetriebnahme und die Konfiguration ist keine separate, ressourcenintensive PC-Software erforderlich.

Das System kann lokal über ein lokales Netzwerk oder über ein Benutzerkonto in der Cloud genutzt werden. So lässt sich die Beleuchtung je nach Situation entweder nur lokal oder auch aus der Ferne steuern. Ein Cloud-Konto ist erforderlich, wenn die Steuerung mit Alexa, Siri oder ähnlichen Diensten verbunden werden soll.

DALI DT6, DT7 und DT8 – vielseitige Lichtsteuerung

Das Gateway unterstützt verschiedene DALI-Vorschaltgeräte-Typen, wie beispielsweise DT6-, DT7- sowie DT8 Tc-, XY- und RGBWAF-Geräte. Zur Verfügung stehen beispielsweise die Standard-Dimmung, ein einstellbares weißes Licht sowie die Steuerung kompatibler Farblichter.

CCT / Tunable White

Bei DT8-Tc-Geräten lassen sich sowohl die Helligkeit als auch die Farbtemperatur direkt über die Benutzeroberfläche einstellen.

RGBWA-Farbsteuerung

Mit kompatiblen DT8-Farbgeräten lassen sich auch farbige Beleuchtung und die dazugehörigen DALI-Parameter steuern.

Zigbee steuert DALI – und DALI kann Zigbee steuern

Das Wichtigste an diesem Produkt ist die Bidirektionalität. Ein Zigbee-Taster, ein Bewegungsmelder, ein Lichtsensor oder eine Fernbedienung können so konfiguriert werden, dass sie DALI-Geräte steuern. Umgekehrt kann ein DALI-Eingabegerät, wie beispielsweise ein Taster oder ein Sensor, so konfiguriert werden, dass es auch Zigbee-Geräte steuert.

Beispiel: Sie können einen drahtlosen Zigbee-Wandtaster zur Steuerung Ihrer vorhandenen DALI-Beleuchtung verwenden, ohne ein neues Steuerkabel zum Taster verlegen zu müssen. Oder Sie können einen vorhandenen DALI-Taster für dieselbe Funktion sowohl für DALI-Leuchten als auch für Zigbee-Geräte nutzen.

Bis zu 200 Gruppen und 200 Szenen

Das Gateway erweitert das herkömmliche DALI-Konzept und ermöglicht die Bildung von bis zu 200 Gruppen und 200 Szenen. Eine Gruppe oder Szene kann sowohl Zigbee-Leuchten als auch DALI-Vorschaltgeräte enthalten. Ein einzelnes Vorschaltgerät kann in bis zu 30 Gruppen und 30 Szenen eingebunden werden.

Automatisierungen mit Sensoren, Geräten und Zeitprogrammen

Automatisierungen können über Sensoren, andere Geräte oder eine Zeitschaltuhr ausgelöst werden. Auf diese Weise lassen sich beispielsweise bewegungsgesteuerte Beleuchtung, eine vom Helligkeitsniveau abhängige Steuerung oder zeitabhängige Beleuchtungsszenarien realisieren.

Im Circadian-Modus lassen sich die Farbtemperatur und die Helligkeit des Lichts so programmieren, dass sie sich im Laufe des Tages automatisch ändern und dabei den Schwankungen des natürlichen Lichts nachempfinden. Für den Tageszyklus können bis zu 24 Zeitpunkte festgelegt werden, und das Programm kann an ausgewählten Wochentagen wiederholt werden.

Überwachung des Energieverbrauchs

Das System verfügt über eine Energieüberwachung, mit der der Verbrauch beispielsweise auf der Ebene des gesamten Systems, eines Bereichs oder eines einzelnen Geräts eingesehen werden kann. Für jedes Gerät kann eine Leistung festgelegt werden, die seiner tatsächlichen Auslastung entspricht, und das Gateway aktualisiert die Verbrauchsdaten alle halbe Stunde.

Sprachsteuerung und Home Assistant

Das Gateway lässt sich mit Home Assistant verbinden, und das System unterstützt über ein kompatibles Zigbee-Gateway und den entsprechenden Dienst auch die Sprachsteuerung mit Apple Home & Siri, Amazon Alexa sowie Google Home / Google Assistant.

Unterstützte DALI-Geräte

Das Gateway unterstützt unter anderem die folgenden DALI-Gerätetypen:

• Vorschaltgeräte: DT6, DT7, DT8 Tc, DT8 XY und DT8 RGBWAF
• Eingabegerät 301: Taster
• Eingabegerät 302: Drehregler
• Eingabegerät 303: Bewegungsmelder
• Eingabegerät 304: Helligkeitssensoren

Anzahl der Geräte

• Maximal 16 DALI-Vorschaltgeräte
• Maximal 16 DALI-Eingabegeräte
• Die endgültige Anzahl hängt von der verfügbaren Stromversorgung des DALI-Busses ab
• Bis zu 200 Gruppen
• Bis zu 200 Szenen

Technische Daten

• Produkttyp: bidirektionales Zigbee-DALI-Gateway
• Betriebsspannung: 110–240 V AC
• DALI-Ausgangsstrom: 100 mA
• Unterstützte Vorschaltgerätetypen: DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWAF
• Unterstützte Eingabegerätetypen: 301, 302, 303 und 304
• Steuerung: Azoula-App
• Lokale und Cloud-Steuerung
• Home Assistant-Unterstützung
• Überwachung des Energieverbrauchs
• Circadian-Rhythmus-Funktion

Für wen ist das geeignet?

Das Zigbee-DALI-Gateway eignet sich besonders für Wohnungen, Büros, Besprechungsräume, Schulen, große Wohnungen und mittelgroße Projekte, bei denen die Zuverlässigkeit des DALI-Systems erhalten bleiben soll, dieses aber um die drahtlose Kommunikation von Zigbee und eine intelligente Steuerung erweitert werden soll.

Eine gute Wahl beispielsweise, wenn in der Einrichtung bereits eine DALI-Beleuchtung vorhanden ist, Sie aber eine Steuerung per Smartphone, drahtlose Taster, Zigbee-Sensoren oder eine intelligente Automatisierung hinzufügen möchten, ohne das gesamte System austauschen zu müssen.

Zu beachten

Für die Steuerung per Smartphone, Cloud und Smart Home ist ein Azouls Zigbee-Gateway/Hub erforderlich. Die Stromversorgung des DALI-Busses des Gateways beträgt 100 mA, sodass die tatsächliche maximale Anzahl an DALI-Geräten vom Stromverbrauch der an den Bus angeschlossenen Geräte abhängt (16+16 Stück).
