DALI-2 P8 Bedienteil, frei programmierbar

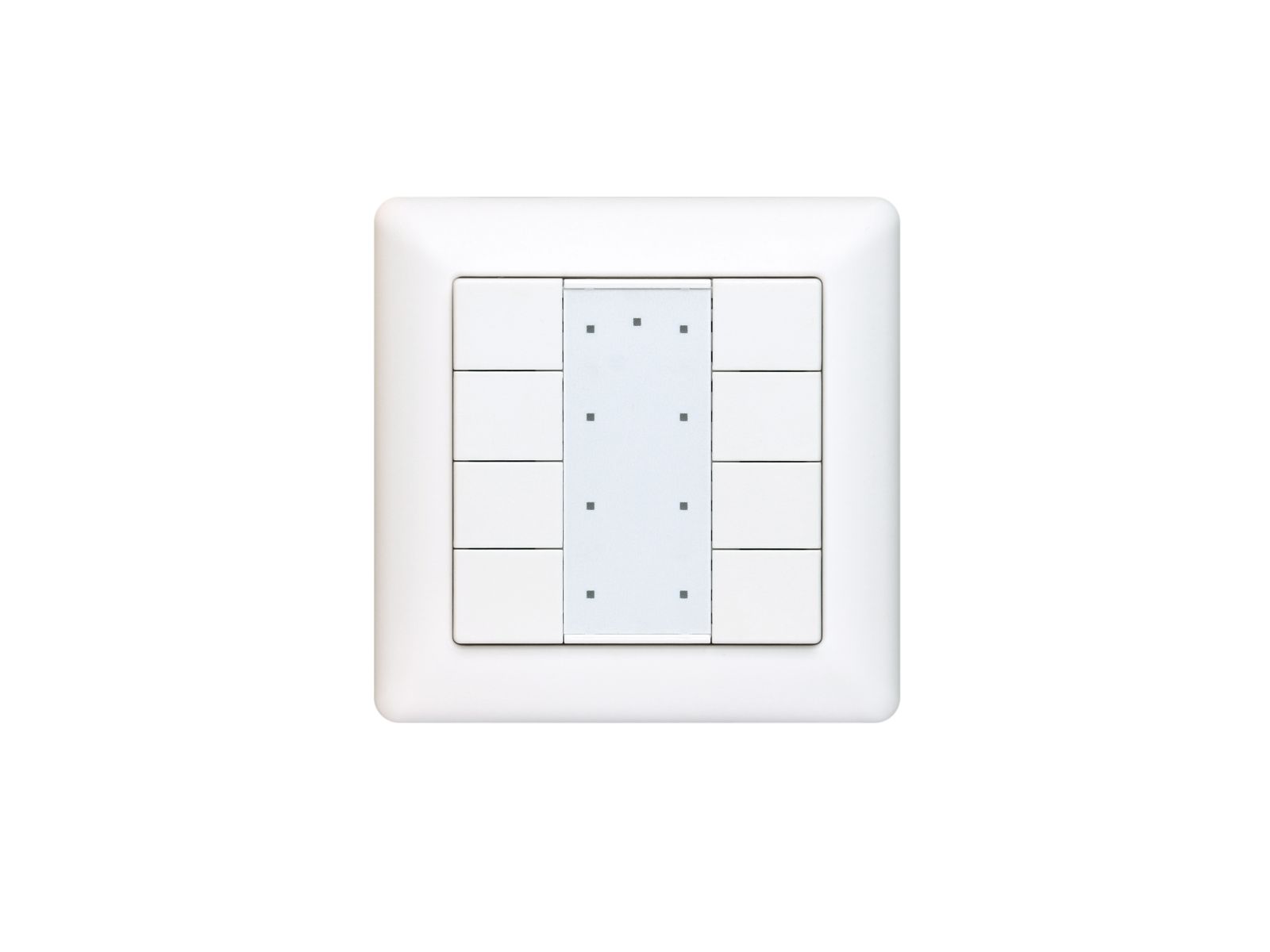

DALI 8-Tasten-Wandsteuerung

DALI-2 Dimmer und Controller für alle LED-Leuchten. Mit diesem Gerät können Sie LED-Panels, LED-Downlights und LED-Streifen mit ein-, zwei- oder mehrfarbigen LED-Lampen steuern. Erstellen Sie Ihre eigenen Szenen! Erfordert einen DALI-Master zur Programmierung.

Der DALI-Wanddimmer/frei programmierbare Controller kann als Eingabegerät für die Integration in DALI-2-kompatible zentrale Lichtsteuerungssysteme verwendet werden.

Dieser DALI 8-Tasten-Controller sollte gewählt werden, wenn mehrere Leuchtengruppen an einem Ort gesteuert werden sollen.

Merkmale des DALI 8-Tasten-Wandreglers

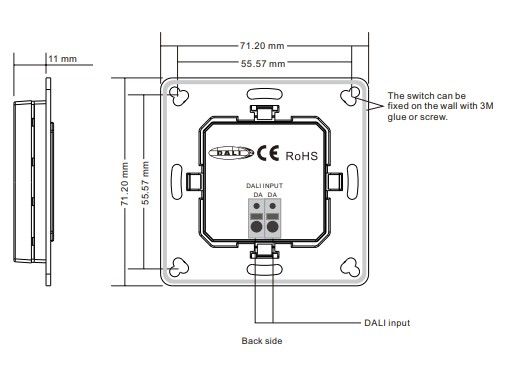

• Stromversorgung über DALI-Bus, keine zusätzliche Stromversorgung erforderlich
• Kompatibel mit universellen 55mm-Rahmen wie SCHNEIDER, Berker, GIRA, JUNG, MERTEN
• DALI-2-Steuergerät mit 8 Tasten, die jeweils zwei Gruppen unterstützen

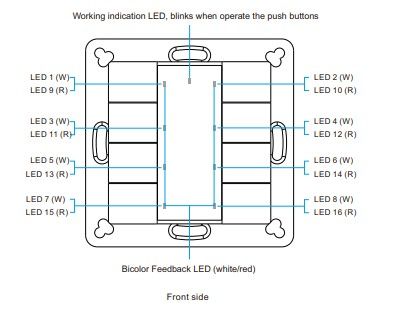

• Unterstützt Feedback-Funktion, bietet 16 LED-Gruppen
• Geeignet für die Integration und Kombination mit DALI-2 kompatiblen Zentralen
• Multimasterfähig, mehrere Module können an einer DALI-Linie installiert werden

Was ist DALI?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie das Speichern und Abrufen vorprogrammierter Beleuchtungszustände. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und gebaut wird. Das liegt daran, dass zwei Steuerleitungen zwischen den Geräten verlegt werden müssen.

Die wichtigsten Merkmale eines DALI-Systems sind

• Es ist ein kostenloses Protokoll! Jeder kann es verwenden.
• Die DALI2-Zertifizierung erfordert, dass Geräte verschiedener Hersteller zusammenarbeiten. LedStore verwendet nur zertifizierte Produkte.
• DALI ist relativ einfach zu implementieren. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da sie nicht geschützt werden müssen. Es verlaufen also überall 5 Drähte: L, N, Erde und 2 Steuerdrähte (5×1,5 MMJ). .
• Die Drähte können beliebig verlegt werden, solange sie nicht weiter als 100 m vom DALI-BUS-Controller entfernt sind. Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden. Die empfohlene maximale Länge des DALI-Netzwerks beträgt 300 m.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, haben die Geräte die gleichen Dimmwerte. Dies macht die Steuerung von Gruppen sehr funktionell und genau.
• Das Adressierungssystem des Systems (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.
• Bis zu 64 DALI ECDs können von einem einzigen DALI-Master gesteuert werden.
• Ein DALI-Master kann bis zu 64 DALI-EVG-Geräte ansteuern.
• Ein DALI-Master kann bis zu 16 Gruppen ansteuern.
• Ein DALI-Master kann bis zu 16 Szenen steuern

DALI-Klemmen

DALI ist für einen Anfänger schwer zu verstehen. Was bedeuten all diese Begriffe? Hier sind die Begriffe in Kurzform

DALI-Master

Ein DALI-Master ist eine Steuerzentrale oder ein Herzstück, das meist auch die Stromversorgung für den DALI-Bus enthält. Der DALI-Master ist das Gehirn des Systems und steuert alle Geräte. Je nach Master kann er auf unterschiedliche Weise programmiert und verwendet werden.

• Es wird eine USB-Verbindung zwischen dem Computer und dem Master hergestellt und die DALI-Software auf dem Computer installiert.
• IOT-Version, bei der der Master über ein Mobiltelefon/Tablet drahtlos über das gleiche Wlan-Netzwerk gesteuert wird.

DALI-Bus

Während der DALI-Master das Herzstück des Systems ist, ist der DALI-Bus die Hauptschlagader. Er überträgt alle Befehle digital zwischen allen Geräten. Der Bus ist ein 2-poliges Kabel, das an JEDES DALI-Gerät angeschlossen wird! Die maximale Länge des Busses beträgt normalerweise 300 Meter. Der Bus kann mit Repeatern/Netzteilen oder durch Hinzufügen von DALI-Mastern erweitert werden.

DALI-Bus-Stromversorgung

Diese ist normalerweise im DALI-Master enthalten. Seine Funktion ist es, die Busspannung aufrechtzuerhalten. Der Bus führt eine 100-300mA 16V Spannung, die Informationen transportiert.

EVG

EVG steht für Elektronische Vorschaltgeräte, d.h. alle Geräte, die Lampen usw. mit Spannung versorgen. Dazu gehören DALI-Transformatoren und DALI-Relais. Ein DALI-Master kann bis zu 64 (OUTPUT) EVG-Geräte steuern.

ECD

ECD steht für Electronic Control Device, ein Gerät, das Geräte wie DALI-Taster und DALI-Sensoren steuert. Ein DALI-Master kann bis zu 64 (INPUT) ECDs steuern.

Gruppe

In DALI können Geräte zu Gruppen hinzugefügt werden. Ein DALI-Master kann bis zu 16 Gruppen haben. Der Zweck einer Gruppe ist es, die Anzahl der DALI-Signale im Netzwerk zu reduzieren und den Betrieb zu erleichtern. Wenn eine Gruppe einen Befehl erhält, z. B. zum Dimmen, werden alle EVG-Geräte in dieser Gruppe gedimmt. Die Geräte in der Gruppe verhalten sich also identisch. Sollen sich die Geräte in der Gruppe auf unterschiedlichen Ebenen befinden, handelt es sich um eine Szene.

Szene

In DALI können Szenen auf Tasten programmiert/gespeichert werden. In einem DALI-Master kann es bis zu 16 Szenen geben. Diese haben Werte zwischen 0 und 15. Der Zweck einer Szene ist es, unterschiedliche Lichtverhältnisse zu schaffen.

So kann zum Beispiel mit einem einzigen Befehl ein Wohnzimmerstrahler auf 50% und ein LED-Lichtband auf 80% eingestellt werden. Dies erleichtert den täglichen Gebrauch.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Durch ihre Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit mit anderen Gebäudeautomationssystemen eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Dies sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden von Nutzen sein kann. Dies ermöglicht eine größere Kontrolle und Flexibilität bei der Beleuchtungsplanung.
• Energieeffizient.
• Skalierbarkeit: DALI-Dimmsysteme können leicht erweitert werden, um eine große Anzahl von Leuchten zu steuern, was sie ideal für große kommerzielle oder industrielle Projekte macht.
• Integration: DALI-Dimmsysteme lassen sich problemlos in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren und ermöglichen so eine bessere Steuerung und Automatisierung der Gebäudebeleuchtung.
• Vom einfachen Ein-/Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen von vorprogrammierten Beleuchtungsbedingungen bietet DALI-Dimmen eine breite Palette von Optionen für die Steuerung der Beleuchtung.
• Ein gemeinsamer Standard: Er sorgt dafür, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind. Außerdem können Sie vorhandene Teile durch neuere und bessere ersetzen, sobald diese verfügbar sind.
• Einfache Installation: Dank der DALI-Glasfasertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder den Überblick über die Verkabelung behalten. DALI-Systeme haben zwei miteinander verbundene Drähte. Über diese Drähte werden alle Geräte gesteuert. Die Installateure müssen sich nicht um alles kümmern, da sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfach zu ändern. Nach einer Weile möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres kaufen. Mit einer zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern
