DALI CCT LED Wandsteuerung, DT8 für DALI-Bus

DALI-Dimmer, CCT-Controller, DT8 mit Speicherplätzen

4 Gruppen DALI DT8 Dimmer und Controller für CCT einstellbare LED-Leuchten. Mit diesem Dimmer können Sie alle unsere CCT-einstellbaren Leuchten, wie CCT-LED-Panels und CCT-LED-Streifen, dimmen. Der Dimmer stellt auch die Farbtemperatur stufenlos von warm- bis kaltweiß (z.B. 2500-6500K) ein, wenn DALI-Stromversorgungen hinzugefügt werden.

ein 4-Gruppen-Dimmer ist eine gute Wahl, wenn Sie mehrere Gruppen von Leuchten von der gleichen Stelle aus steuern möchten.

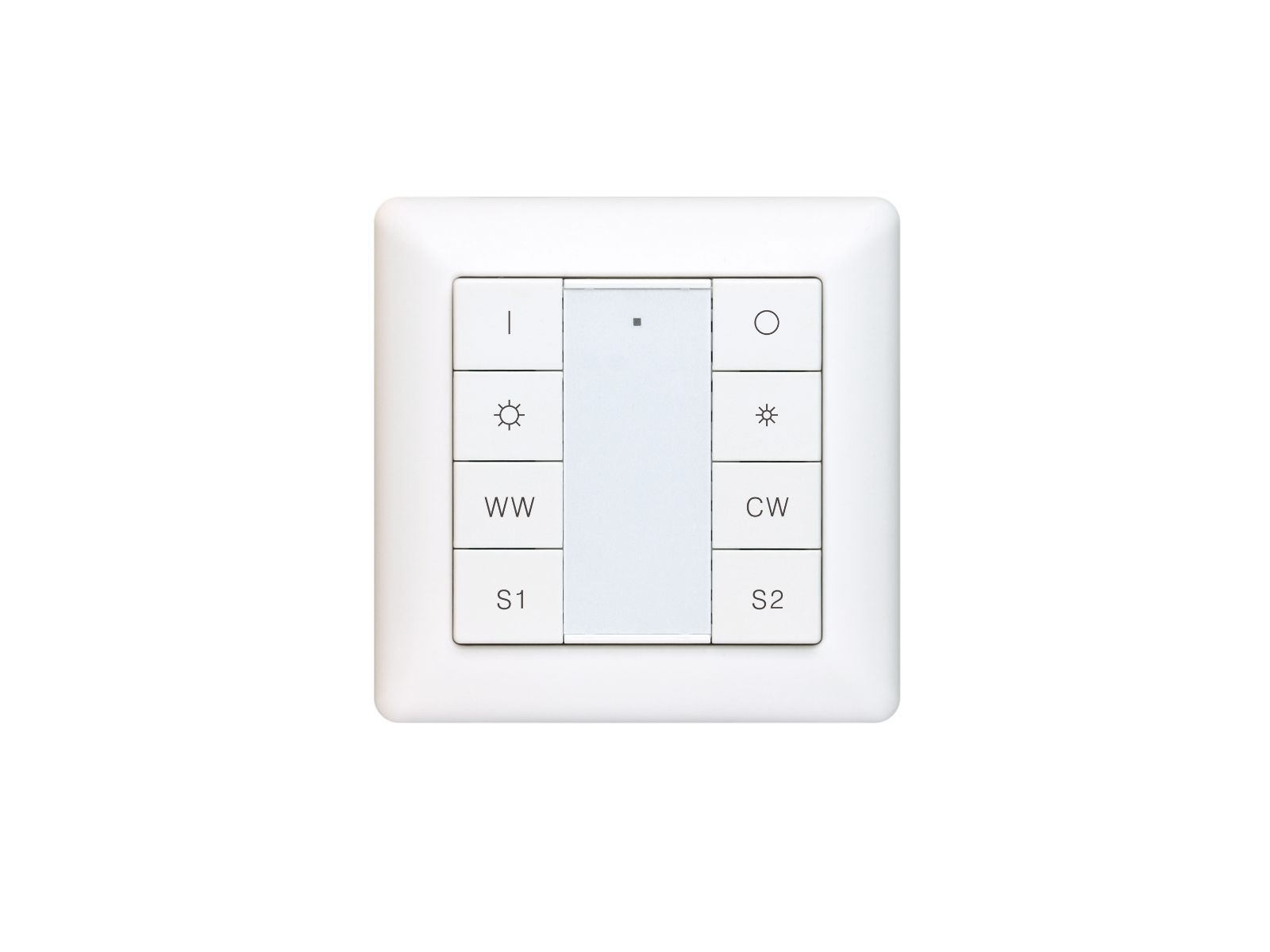

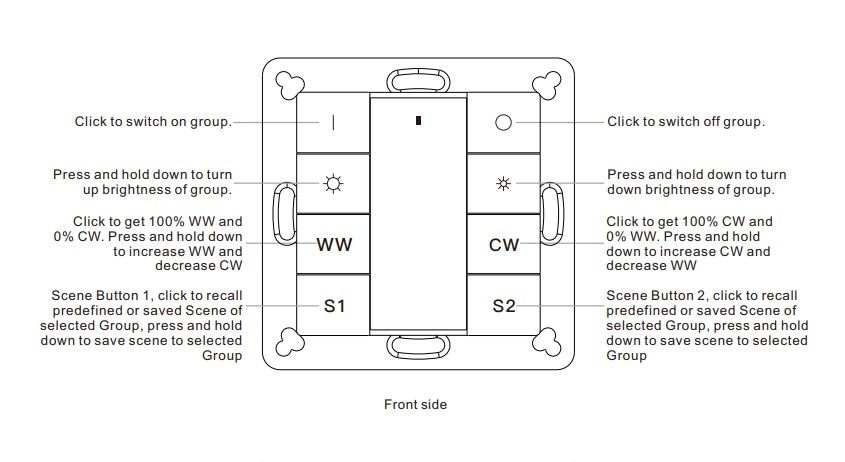

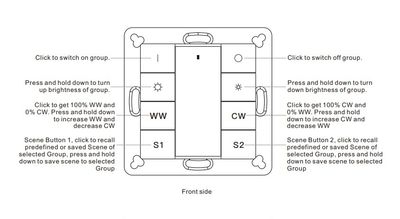

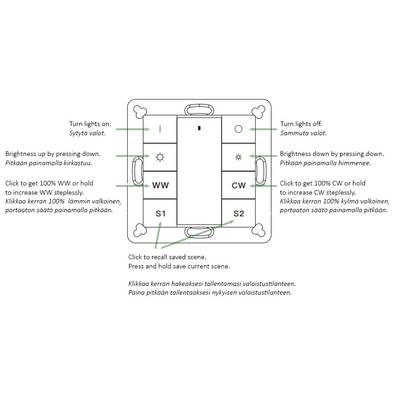

Der Dimmer verfügt über ein modernes weißes Touchpanel, über das Sie die Lichtstärke und die Lichtfarbe steuern sowie 4 Speichereinstellungen speichern können.

Merkmale des DALI CCT-Controllers

• Stromversorgung über DALI-Bus, keine zusätzliche Stromversorgung erforderlich.
• Einstellung der Lichttemperatur von warm (Warm White) bis kühl (Cool White), stufenlos einstellbar.
• 2 Speicherplätze für Ihre gewünschten Einstellungen.
• Dimmen 0-100%

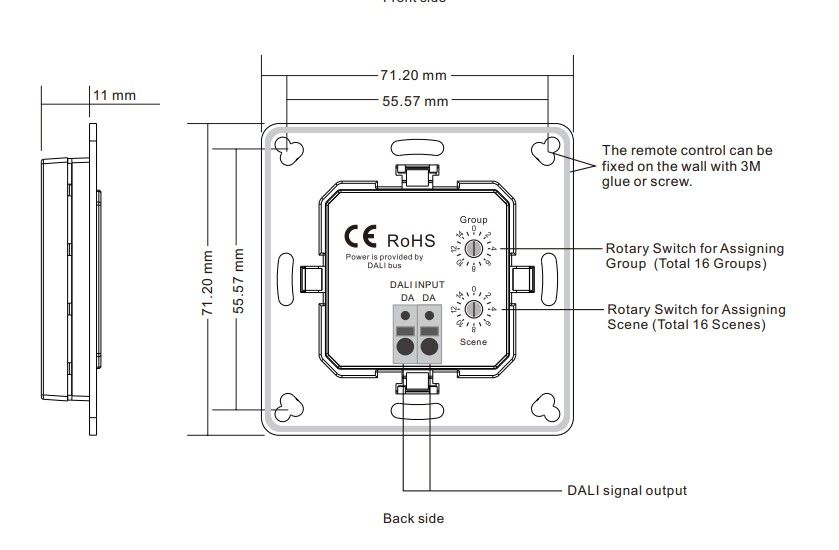

• Kompatibel mit gängigen 55 mm Rahmen, z.B. SCHNEIDER, Berker, GIRA, JUNG, MERTEN, etc.

Was ist DALI?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie das Speichern und Abrufen vorprogrammierter Beleuchtungssituationen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und aufgebaut wird. Das liegt daran, dass für die Verbindung zwischen den Geräten zwei Steuerleitungen benötigt werden.

Die wichtigsten Merkmale von DALI sind

• Es ist ein kostenloses Protokoll! Jeder kann es verwenden.
• Die DALI2-Zertifizierung setzt voraus, dass die Geräte verschiedener Unternehmen zusammenarbeiten können. LedStore verwendet nur zertifizierte Produkte.
• DALI ist relativ einfach zu implementieren. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da sie nicht geschützt werden müssen. Es werden also überall 5 Drähte verlegt: L, N, Masse und 2 Steuerdrähte (5×1,5 MMJ)
• Die Drähte können beliebig verlegt werden, solange die Drähte nicht weiter als 100 m vom DALI-BUS-Steuergerät entfernt sind. Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden. Die empfohlene maximale Länge des DALI-Netzwerks beträgt 300 m.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, haben die Geräte die gleichen Dimmwerte. Das macht die Steuerung von Steuergruppen sehr funktionell und genau.
• Das Adressierungssystem des Systems (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.
• Mit einem DALI-Master können Sie bis zu 64 DALI-EVG-Geräte ansteuern
• Bis zu 64 DALI-EVG-Geräte können von einem DALI-Master angesteuert werden
• Bis zu 16 Gruppen können von einem DALI-Master angesteuert werden
• Bis zu 16 Szenen können von einem DALI-Master angesteuert werden

DALI-Begriffe

DALI ist für einen Anfänger schwer zu verstehen. Was bedeuten die ganzen Begriffe? Hier sind die Begriffe in Kurzform

DALI-Master

Ein DALI-Master ist eine Steuerzentrale oder ein Herzstück, das normalerweise auch die Stromversorgung für den DALI-Bus enthält. Der DALI-Master ist das Gehirn des Systems, das alle Geräte steuert. Je nach Master kann der Master auf unterschiedliche Weise programmiert und bedient werden.

• USB an den Computer und der Master wird angeschlossen und die DALI-Software wird auf dem Computer installiert.
• IOT-Version, bei der der Master über ein Mobiltelefon/Tablet drahtlos über das gleiche Wifi-Netzwerk gesteuert wird

DALI-Bus

Wenn der DALI-Master das Herz des Systems ist, ist der DALI-Bus die Arterie. Er überträgt alle Befehle digital zwischen allen Geräten. Der Bus ist ein 2-poliges Kabel, das an JEDES DALI-Gerät! angeschlossen wird. Die maximale Länge des Busses beträgt normalerweise 300 Meter. Der Bus kann mit Repeatern/Netzteilen oder durch Hinzufügen von DALI-Mastern erweitert werden.

DALI-Bus-Stromversorgung

Ist normalerweise im DALI-Master enthalten. Seine Funktion ist es, die Busspannung aufrechtzuerhalten. Der Bus führt eine 100-300mA 16V Spannung, die Informationen transportiert.

EVG

EVG steht für Elektronisches Vorschaltgerät, d.h. ein Gerät, das Lampen usw. mit Spannung versorgt. Dazu gehören DALI-Transformatoren und DALI-Relais. Ein DALI-Master kann bis zu 64 (OUTPUT) EVG-Geräte steuern.

ECD

ECG steht für Electronic Contor Device, d.h. ein Gerät, das Befehle an Geräte weitergibt, z.B. DALI-Taster und DALI-Sensoren. Ein DALI-Master kann bis zu 64 (INPUT) ECD-Geräte steuern.

Gruppe

In DALI können Geräte zu Gruppen hinzugefügt werden. In einem DALI-Master können maximal 16 Gruppen vorhanden sein. Der Zweck der Gruppe ist es, die Anzahl der DALI-Signale im Netzwerk zu reduzieren und die Bedienung zu erleichtern. Wenn eine Gruppe einen Befehl erhält, z.B. Dimmen, werden alle EVG-Geräte in dieser Gruppe gedimmt. Die Geräte in der Gruppe verhalten sich also identisch. Sollen sich die Geräte in der Gruppe auf unterschiedlichen Ebenen befinden, handelt es sich um eine Szene.

Szene

In DALI können Szenen auf den Tastern programmiert/gespeichert werden. In einem DALI-Master können maximal 16 Szenen gespeichert werden. Der Zweck einer Szene ist es, verschiedene Beleuchtungsmodi zu erstellen.

Zum Beispiel ein Wohnzimmerstrahler mit 50% Leistung und eine LED-Leiste mit 80% Leistung mit einem einzigen Befehl. Dies erleichtert den täglichen Gebrauch.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine leistungsstarke und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Dank ihrer Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit in andere Gebäudeautomationssysteme eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Hier sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden von Nutzen sein kann. Dies ermöglicht eine größere Kontrolle und Flexibilität bei der Beleuchtungsplanung.
• Energieeffizient .
• Skalierbarkeit: DALI-Dimmsysteme können leicht erweitert werden, um eine große Anzahl von Leuchten zu steuern, wodurch sie sich gut für große kommerzielle oder industrielle Projekte eignen.
• Integration: DALI-Dimmsysteme lassen sich problemlos in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren, was eine bessere Steuerung und Automatisierung der Gebäudebeleuchtung ermöglicht.
• Vom einfachen Ein-/Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen von vorprogrammierten Beleuchtungsbedingungen bietet DALI-Dimmen eine breite Palette von Optionen für die Steuerung der Beleuchtung.
• Offener Standard: Er gewährleistet, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind. Außerdem können Sie vorhandene Teile durch neuere und bessere ersetzen, sobald diese verfügbar sind.
• Einfache Installation: Mit der DALI-Lichtleitertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder die Verdrahtung im Auge behalten. Sie müssen sich also keine Gedanken über die Anzahl der Zonen oder Drähte machen. Diese Drähte steuern alle Geräte. Die Installateure müssen sich nicht um alles kümmern, weil sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfach zu ändern. Nach einiger Zeit möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres anschaffen. Mit einer zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern.
