DALI CCT Controller für 4 Gruppen und 4 Szenen, DALI DT8 Master

dALI Dimmer und Controller für 4 Gruppen von CCT einstellbaren LED-Leuchten. Mit diesem Dimmer können Sie alle unsere CCT-einstellbaren Leuchten, wie CCT-LED-Panels und CCT-LED-Streifen, dimmen. Der Dimmer regelt auch die Farbtemperatur stufenlos von warm- bis kaltweiß (z.B. 2500-6500K).

ein 4-Gruppen-Dimmer sollte gewählt werden, wenn Sie mehrere Gruppen von Leuchten von der gleichen Stelle aus steuern wollen. An einer DALI-Linie können bis zu 100 EVGs gesteuert werden.

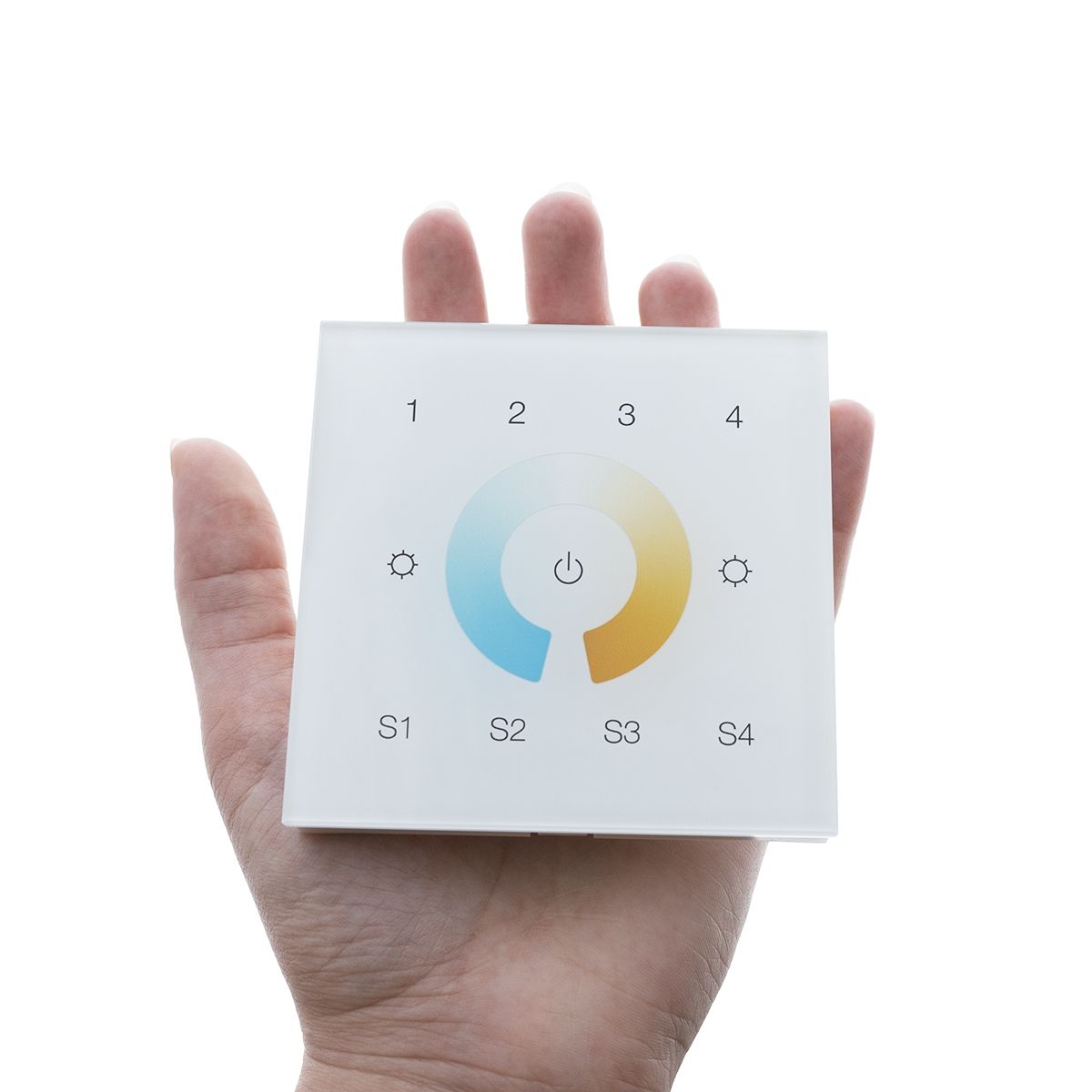

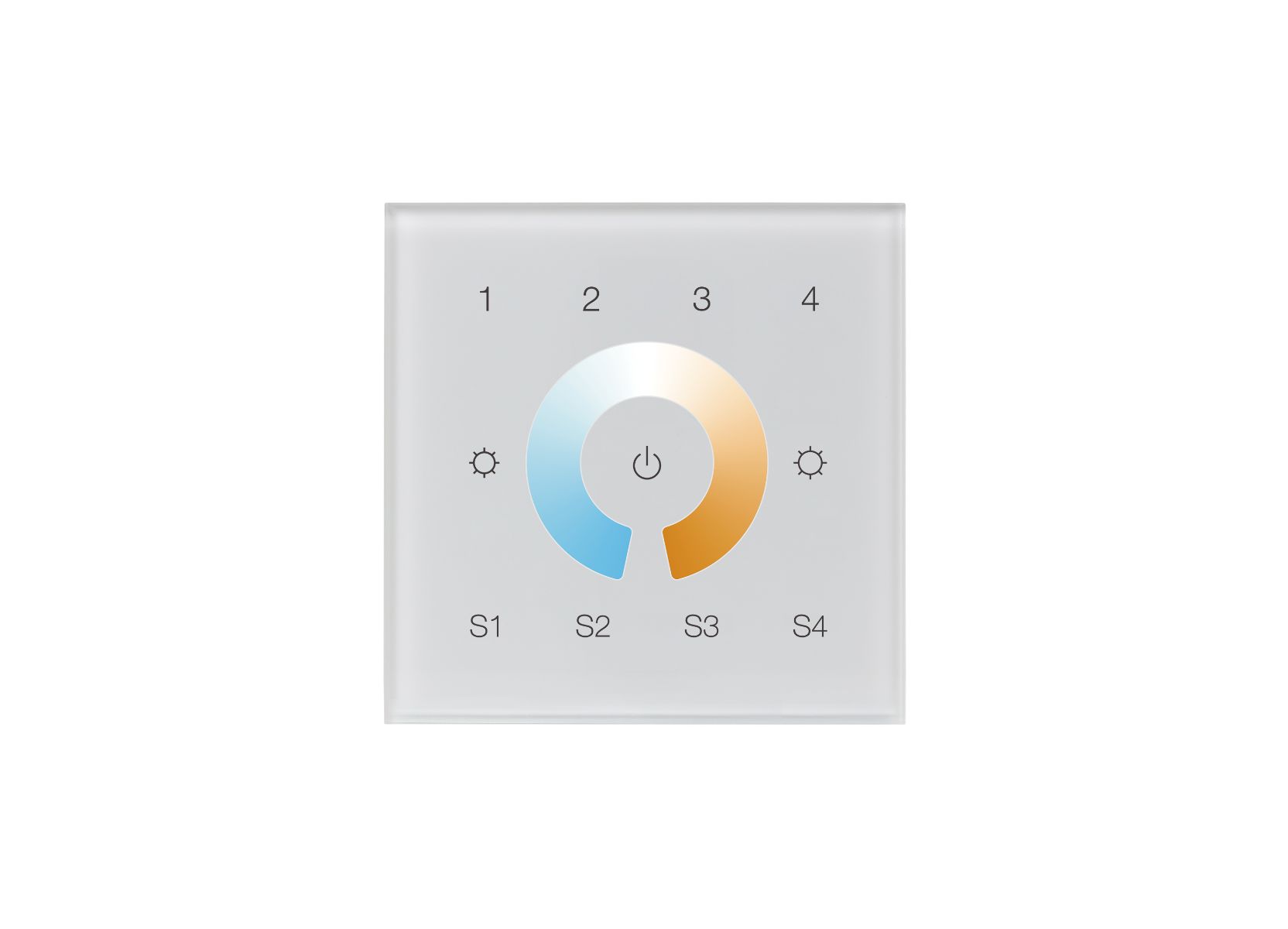

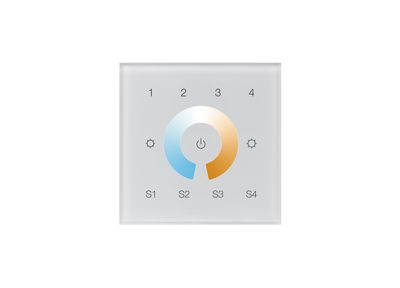

Der Dimmer verfügt über ein modernes weißes Touchscreen-Panel, über das Sie die Lichtstärke und Lichtfarbe steuern und 4 Szenen speichern können.

DALI-Master

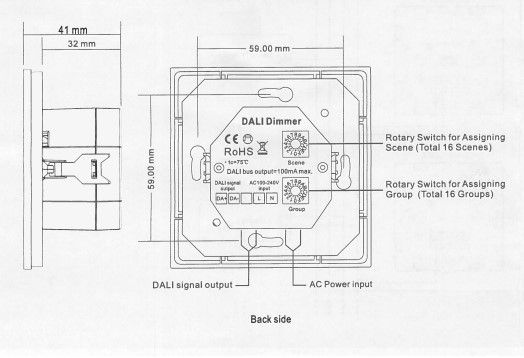

Das Gerät ist eine DALI MCU (Master Control Unit) mit einem eingebauten DALI-Bus-Netzteil, das den DALI-Bus mit Strom versorgen kann, wenn es an das 100-240VAC-Netz angeschlossen ist. Sie kann auch den DALI-Bus mit Strom versorgen, wenn sie nicht an das Stromnetz angeschlossen ist.

Bis zu 2 MCUs können an das Wechselstromnetz angeschlossen werden, die anderen MCUs werden über den DALI-Bus versorgt. Jeder Steuerkreis ermöglicht die gleichzeitige Integration von bis zu 100 DALI-EVGs und bis zu 4 DALI-MCUs (Steuerstellen).

Wie verwende ich den DALI DT8 4 Gruppen und Szene CCT MCU Dimmer?

Wie verwende ich einen DALI DT8 4-Gruppen- und Szenen-CCT-MCU-Dimmer?

Unabhängiges DALI-Netzwerk ohne Programmierung

Da das Gerät eine MCU (Master Control Unit) ist, kann es ohne den traditionellen DALI MASTER verwendet werden. Das Steuergerät wird mit Netzstrom versorgt und die beiden Drähte (DALI-Bus) werden direkt zu den DT8 RGB DALI-Transformatoren und Steuergeräten geführt. Sonst nichts!

Das Gerät fungiert somit als DALI-Master für bis zu 50 Geräte. Damit ist es ideal für den Einsatz im Büro oder zu Hause als einfacher Controller ohne DALI-Programmierung.

Maximal 4 CCT-Controller können im selben unabhängigen DALI-Netzwerk verwendet werden, wobei bis zu 2 davon an das Stromnetz angeschlossen werden können!

Einzelner DALI-Controller

Eine alternative Verwendung ist der Anschluss an das DALI-Netzwerk als Standardgerät und die Steuerung der 4 gewünschten CCT-Beleuchtungsgruppen.

Eigenschaften des DALI 4 Gruppen und Szenen CCT MCU Controllers

• DT8 CCT DALI MCU
• Steuerung der Lichttemperatur von warm (Warm White) bis kühl (Cool White), stufenlos einstellbar.
• 4 DALI-Szenen für Ihre bevorzugten Einstellungen
• 4 verschiedene DALI-Beleuchtungsgruppen
• Eingebautes 100mA DALI-Netzteil, das bis zu max. bis zu max. 50 DALI-EVGs.
• Alternativ Stromversorgung über den DALI-Bus, wenn nicht an das Stromnetz angeschlossen.
• Max. 100 DALI-EVGs auf der DALI-Linie können von 4 MCUs gesteuert werden (2 Netz, 2 DALI-Busse).
• Unterstützt DALI DT8 CCT und dimmbare LED-Leuchten.
• Ermöglicht das Einstellen und Aufheben der Mindestdimmstufe.

Was ist DALI?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie die Speicherung und den Abruf vorprogrammierter Beleuchtungsbedingungen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und gebaut wird. Das liegt daran, dass zwei Steuerleitungen zwischen den Geräten verlegt werden müssen.

Die wichtigsten Merkmale eines DALI-Systems sind

• Es ist ein kostenloses Protokoll!
Jeder
• kann es verwenden.
Die
• DALI2-Zertifizierung erfordert, dass die Geräte verschiedener Unternehmen zusammenarbeiten. LedStore verwendet nur zertifizierte Produkte.
• DALI ist relativ einfach zu implementieren. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da sie nicht geschützt werden müssen. So verlaufen überall 5 Drähte: L, N, Masse und 2 Steuerdrähte (5×1,5 MMJ). die
• Drähte können beliebig verlegt werden, solange sie nicht weiter als 100 m vom DALI-BUS-Controller
entfernt sind.
• Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden.
Die
• empfohlene maximale Länge des DALI-Netzwerks beträgt 300 m
.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, haben die Geräte die gleichen Dimmwerte. Das
• Systemadressierungssystem (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.
• Bis zu 64 DALI-EVGs
können
• von einem DALI-Master gesteuert werden.
Bis zu
• 64 DALI-EVGs
können von einem DALI-Master gesteuert werden. Bis
• zu 16 Gruppen
können
• von
einem DALI-Master
• gesteuert
werden. Bis
• zu 16 Szenen können von einem DALI-Master gesteuert
werden.

DALI-Klemmen

DALI ist für einen Anfänger schwer zu verstehen. Was bedeuten die ganzen Begriffe? Hier sind die Begriffe in Kurzform

DALI-Master

Ein DALI-Master ist eine Steuerzentrale oder ein Herzstück, das meist auch die Stromversorgung für den DALI-Bus enthält. Der DALI-Master ist das Gehirn des Systems und steuert alle Geräte. Je nach Master kann er auf unterschiedliche Weise programmiert und verwendet werden.

• Es wird eine USB-Verbindung zwischen dem Computer und dem Master hergestellt und die DALI-Software auf dem Computer installiert.
• IOT-Version, bei der der Master über ein Mobiltelefon/Tablet drahtlos über das gleiche Wlan-Netzwerk gesteuert wird.

DALI-Bus

Während der DALI-Master das Herzstück des Systems ist, ist der DALI-Bus die Hauptschlagader. Er überträgt alle Befehle digital zwischen allen Geräten. Der Bus ist ein 2-poliges Kabel, das an JEDES DALI-Gerät angeschlossen wird! Die maximale Länge des Busses beträgt normalerweise 300 Meter. Der Bus kann mit Repeatern/Netzteilen oder durch Hinzufügen von DALI-Mastern erweitert werden.

DALI-Bus-Stromversorgung

Diese ist normalerweise im DALI-Master enthalten. Seine Funktion ist es, die Busspannung aufrechtzuerhalten. Der Bus führt eine 100-300mA 16V Spannung, die Informationen transportiert.

EVG

EVG steht für Elektronische Vorschaltgeräte, d.h. alle Geräte, die Lampen usw. mit Spannung versorgen. Dazu gehören DALI-Transformatoren und DALI-Relais. Ein DALI-Master kann bis zu 64 (OUTPUT) EVG-Geräte steuern.

ECD

ECD steht für Electronic Control Device, ein Gerät, das Geräte wie DALI-Taster und DALI-Sensoren steuert. Ein DALI-Master kann bis zu 64 (INPUT) ECDs steuern.

Gruppe

In DALI können Geräte zu Gruppen hinzugefügt werden. Ein DALI-Master kann bis zu 16 Gruppen haben. Der Zweck einer Gruppe ist es, die Anzahl der DALI-Signale im Netzwerk zu reduzieren und den Betrieb zu erleichtern. Wenn eine Gruppe einen Befehl erhält, z. B. zum Dimmen, werden alle EVG-Geräte in dieser Gruppe gedimmt. Die Geräte in der Gruppe verhalten sich also identisch. Sollen sich die Geräte in der Gruppe auf unterschiedlichen Ebenen befinden, handelt es sich um eine Szene.

Szene

In DALI können Szenen auf Tasten programmiert/gespeichert werden. In einem DALI-Master kann es bis zu 16 Szenen geben. Diese haben Werte zwischen 0 und 15. Der Zweck einer Szene ist es, verschiedene Beleuchtungsmodi zu erstellen.

Zum Beispiel 50 % der Leistung eines Strahlers in einem Wohnzimmer und 80 % der Leistung eines LED-Lichtbands mit einem einzigen Befehl. Dies erleichtert den täglichen Gebrauch.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Durch ihre Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit mit anderen Gebäudeautomationssystemen eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Dies sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden von Nutzen sein kann. Dies ermöglicht eine größere Kontrolle und Flexibilität bei der Beleuchtungsplanung.
• Energieeffizient.
• Skalierbarkeit: DALI-Dimmsysteme können leicht erweitert werden, um eine große Anzahl von Leuchten zu steuern, was sie ideal für große kommerzielle oder industrielle Projekte macht.
• Integration: DALI-Dimmsysteme lassen sich problemlos in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren und ermöglichen so eine bessere Steuerung und Automatisierung der Gebäudebeleuchtung.
• Vom einfachen Ein- und Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen vorprogrammierter Beleuchtungsbedingungen bietet DALI-Dimmen eine breite Palette von Optionen für die Steuerung von Beleuchtungen.
• Ein gemeinsamer Standard: Er sorgt dafür, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind. Außerdem können Sie vorhandene Teile durch neuere und bessere ersetzen, sobald diese verfügbar sind.
• Einfache Installation: Dank der DALI-Glasfasertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder den Überblick über die Verkabelung behalten. DALI-Systeme haben zwei miteinander verbundene Drähte. Über diese Drähte werden alle Geräte gesteuert. Die Installateure müssen sich nicht um alles kümmern, da sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfach zu ändern. Nach einer gewissen Zeit möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres kaufen. Mit einer zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern.
