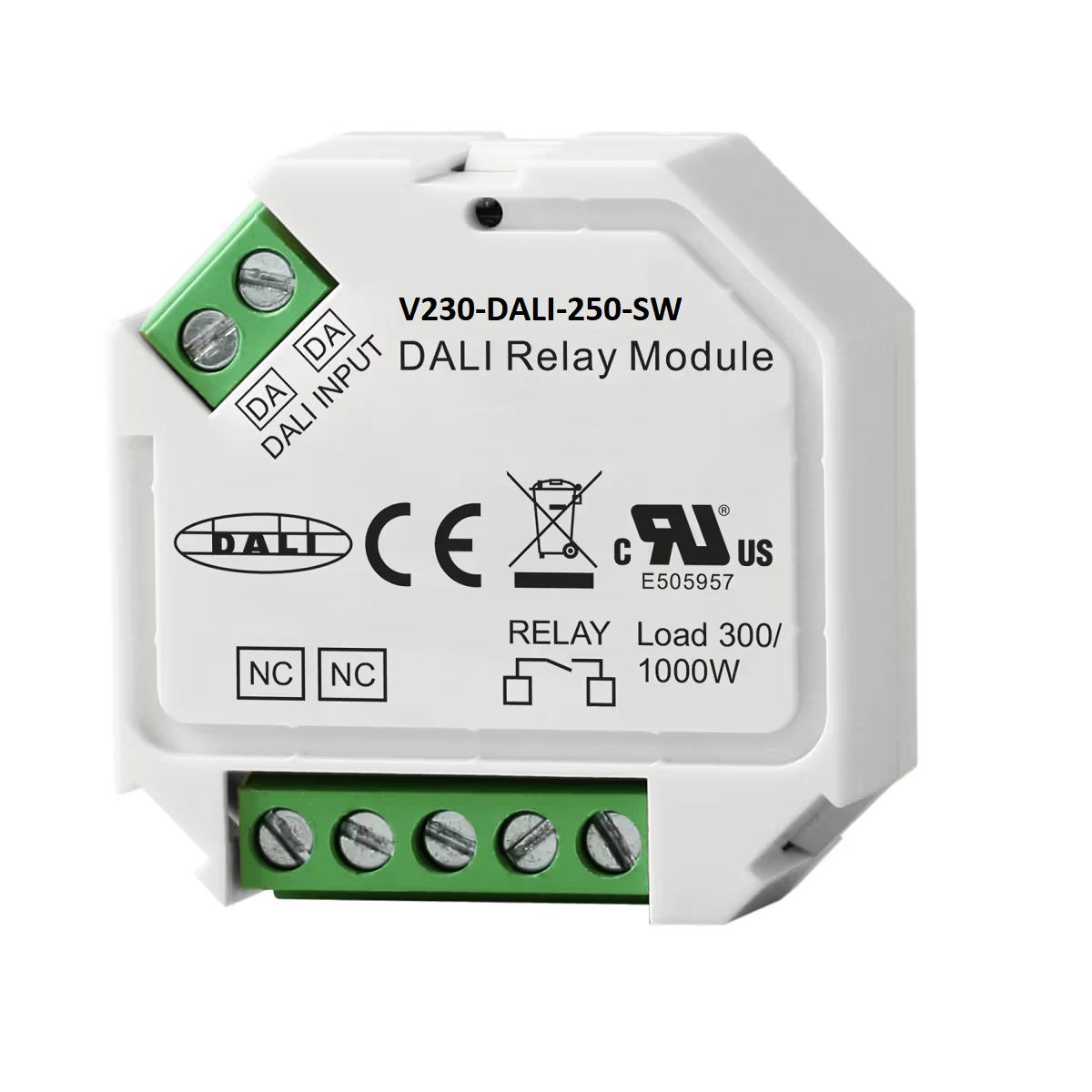

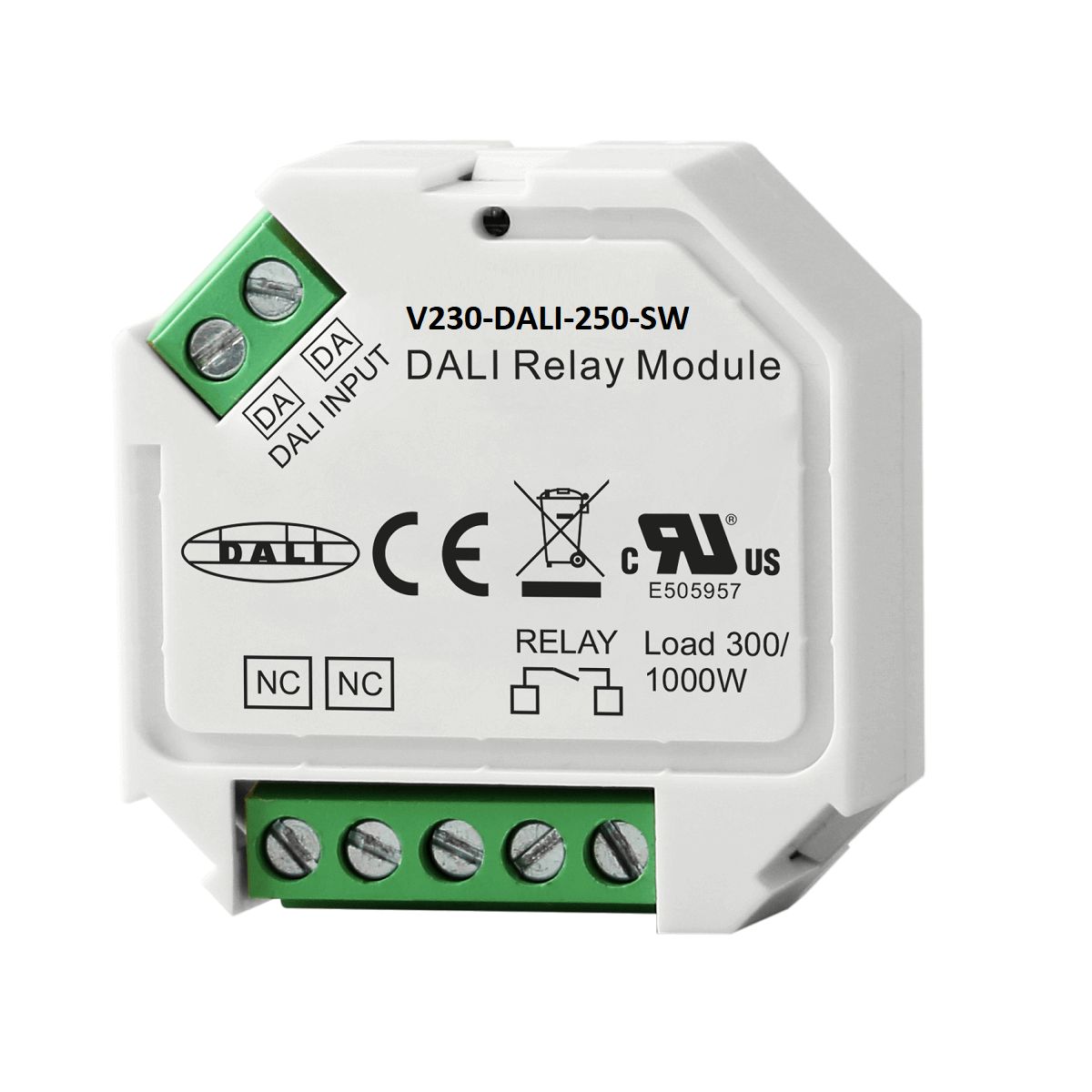

DALI DT6 Relais 300W / 1000W

DALI DT6 ON/OFF Relais 300W / 1000W

Hochwertiges DALI-Relais. Kann max. 300W LED-Last oder 1000W andere Last. Das Relais hat einen Ausgang, der bei Bedarf auf mehrere Leuchten verzweigt werden kann. Das Relais hat Schraubklemmen am Eingang und Ausgang. Kann in einem DALI2-System verwendet werden.

Funktioniert als Relais für jede Spannung zwischen 8-230W, max 4,3A

Garantiert für satte 5 Jahre!

Das Netzteil ist nur für trockene Räume geeignet (IP21).

CE, RoHS, SELV

Wie verwende ich den DALI DT6 Relay Puck?

Großer Spannungsbereich

Dieses Relais steuert Spannungen von 8-230V

MAX 4,3A Strom für induktive und ohmsche Lasten (z.B. Wasserpumpe)

MAX 1,3A Strom für kapazitive Lasten (z.B. LED-Leuchten)

Verdrahtung

Einfach zu verdrahten. Wie jeder andere Schalter mit einer DALI-Schnittstelle.

Verwendung als DALI-Relais für LED-Leuchten

Schalten Sie beliebige LED-Leuchten, bis zu 300W (230V) 1,3A maximale Last.

• 12V LED-Licht, max. 15W
• 24V LED-Leuchte, max. 30W
• 230V LED-Leuchte, max. 300W

Verwendung als DALI-Relais, z.B. für ein Zapfventil

Schalten Sie ein beliebiges Gerät mit bis zu 1000W (230V) 4,3A Höchstlast. In der Regel handelt es sich dabei um eine Wasserpumpe, ein Ventil usw., die Sie aus der Ferne steuern können.

• 12V-Geräte, max. 50W
• 24V-Geräte, max. 100W
• 230V-Geräte, max. 1000W

Merkmale der Relaisspule DALI DT6

• Eingebaute DALI-2 Schnittstelle, DALI DT6 Gerät
• Für viele Lasttypen Max. max. Ausgangsleistung 1000W
• Eingang und Ausgang mit Schraubklemmen, sicher und zuverlässig
• Hohe Kompatibilität mit universellem 8V-230V~ Eingang

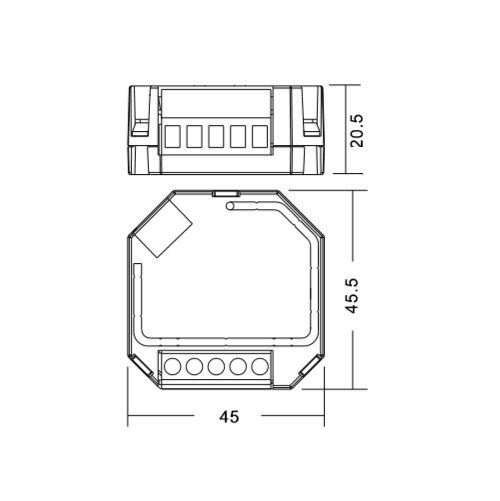

• Mini-Größe, einfach zu installieren in einer Standardgröße Wandkasten
• Schutzart IP20, geeignet für LED-Beleuchtungsanwendungen im Innenbereich
• 5 Jahre Garantie

Was ist DALI?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie die Speicherung und Wiederherstellung vorprogrammierter Beleuchtungsbedingungen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und aufgebaut wird. Das liegt daran, dass zwei Steuerleitungen zwischen den Geräten verlegt werden müssen.

Die wichtigsten Merkmale eines DALI-Systems sind

• Es ist ein kostenloses Protokoll! Jeder kann es verwenden.
• Die DALI2-Zertifizierung erfordert, dass Geräte verschiedener Hersteller zusammenarbeiten. LedStore verwendet nur zertifizierte Produkte.
• DALI ist relativ einfach zu implementieren. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da sie nicht geschützt werden müssen. So verlaufen überall 5 Drähte: L, N, Masse und 2 Steuerdrähte (5×1,5 MMJ).
• Die Drähte können beliebig verlegt werden, solange sie nicht weiter als 100 m vom DALI-BUS-Controller entfernt sind. Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden. Die empfohlene maximale Länge des DALI-Netzwerks beträgt 300 m.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, haben die Geräte die gleichen Dimmwerte. Dies macht die Steuerung von Gruppen sehr funktionell und genau.
• Das Adressierungssystem des Systems (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.
• Bis zu 64 DALI ECDs können von einem einzigen DALI-Master gesteuert werden.
• Ein DALI-Master kann bis zu 64 DALI-EVG-Geräte ansteuern.
• Ein DALI-Master kann bis zu 16 Gruppen ansteuern.
• Ein DALI-Master kann bis zu 16 Szenen steuern.

DALI-Klemmen

DALI ist für einen Anfänger schwer zu verstehen. Was bedeuten die ganzen Begriffe? Hier sind die Begriffe in Kurzform

DALI-Master

Ein DALI-Master ist eine Steuerzentrale oder ein Herzstück, das meist auch die Stromversorgung für den DALI-Bus enthält. Der DALI-Master ist das Gehirn des Systems und steuert alle Geräte. Je nach Master kann er auf unterschiedliche Weise programmiert und verwendet werden.

• Es wird eine USB-Verbindung zwischen dem Computer und dem Master hergestellt und die DALI-Software auf dem Computer installiert.
• IOT-Version, bei der der Master über ein Mobiltelefon/Tablet drahtlos über das gleiche Wlan-Netzwerk gesteuert wird.

DALI-Bus

Während der DALI-Master das Herzstück des Systems ist, ist der DALI-Bus die Hauptschlagader. Er überträgt alle Befehle digital zwischen allen Geräten. Der Bus ist ein 2-poliges Kabel, das an JEDES DALI-Gerät angeschlossen wird! Die maximale Länge des Busses beträgt normalerweise 300 Meter. Der Bus kann mit Repeatern/Netzteilen oder durch Hinzufügen von DALI-Mastern erweitert werden.

DALI-Bus-Stromversorgung

Diese ist normalerweise im DALI-Master enthalten. Seine Funktion ist es, die Busspannung aufrechtzuerhalten. Der Bus führt eine 100-300mA 16V Spannung, die Informationen transportiert.

EVG

EVG steht für Elektronische Vorschaltgeräte, d.h. alle Geräte, die Lampen usw. mit Spannung versorgen. Dazu gehören DALI-Transformatoren und DALI-Relais. Ein DALI-Master kann bis zu 64 (OUTPUT) EVG-Geräte steuern.

ECD

ECD steht für Electronic Control Device, ein Gerät, das Geräte wie DALI-Taster und DALI-Sensoren steuert. Ein DALI-Master kann bis zu 64 (INPUT) ECDs steuern.

Gruppe

In DALI können Geräte zu Gruppen hinzugefügt werden. Ein DALI-Master kann bis zu 16 Gruppen haben. Der Zweck einer Gruppe ist es, die Anzahl der DALI-Signale im Netzwerk zu reduzieren und den Betrieb zu erleichtern. Wenn eine Gruppe einen Befehl erhält, z. B. zum Dimmen, werden alle EVG-Geräte in dieser Gruppe gedimmt. Die Geräte in der Gruppe verhalten sich also identisch. Sollen sich die Geräte in der Gruppe auf unterschiedlichen Ebenen befinden, handelt es sich um eine Szene.

Szene

In DALI können Szenen auf Tasten programmiert/gespeichert werden. In einem DALI-Master kann es bis zu 16 Szenen geben. Diese haben Werte zwischen 0 und 15. Der Zweck einer Szene ist es, verschiedene Beleuchtungsmodi zu erstellen.

Zum Beispiel 50 % der Leistung eines Strahlers in einem Wohnzimmer und 80 % der Leistung eines LED-Lichtbands mit einem einzigen Befehl. Dies erleichtert den täglichen Gebrauch.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Durch ihre Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit mit anderen Gebäudeautomationssystemen eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Dies sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden von Nutzen sein kann.
• Energieeffizienz: DALI-Dimmen kann dazu beitragen, den Energieverbrauch und die Betriebskosten zu senken, indem es eine präzise Steuerung von Helligkeit und Farbe der Leuchten ermöglicht.
• Skalierbarkeit: DALI-Dimmsysteme können leicht erweitert werden, um eine große Anzahl von Leuchten zu steuern, wodurch sie sich gut für große kommerzielle oder industrielle Projekte eignen
.
• Integration: DALI-Dimmsysteme lassen sich leicht in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren, was eine bessere Steuerung und Automatisierung der Gebäudebeleuchtung ermöglicht.
• Flexibilität: DALI-Dimming ermöglicht eine breite Palette von Optionen für die Steuerung von Leuchten, vom einfachen Ein-/Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen vorprogrammierter Beleuchtungsbedingungen.
• Gemeinsamer Standard: Er stellt sicher, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind.Gemeinsamer Standard: Er stellt sicher, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind.
• Einfache Installation: Dank der DALI-Glasfasertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder den Überblick über die Verkabelung behalten. DALI-Systeme haben zwei miteinander verbundene Drähte. Über diese Drähte werden alle Geräte gesteuert.
Die
• Installateure müssen nicht alles im Auge behalten, weil sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfache Änderung: Sie können die Einstellungen schnell ändern. Nach einer gewissen Zeit möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres kaufen. Mit der zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern

Wenn Sie mehr über das Thema erfahren möchten, haben wir in unserem Blog unter dem Titel DALI-Dimmen: digitales Beleuchtungssystem über DALI-Dimmen geschrieben
