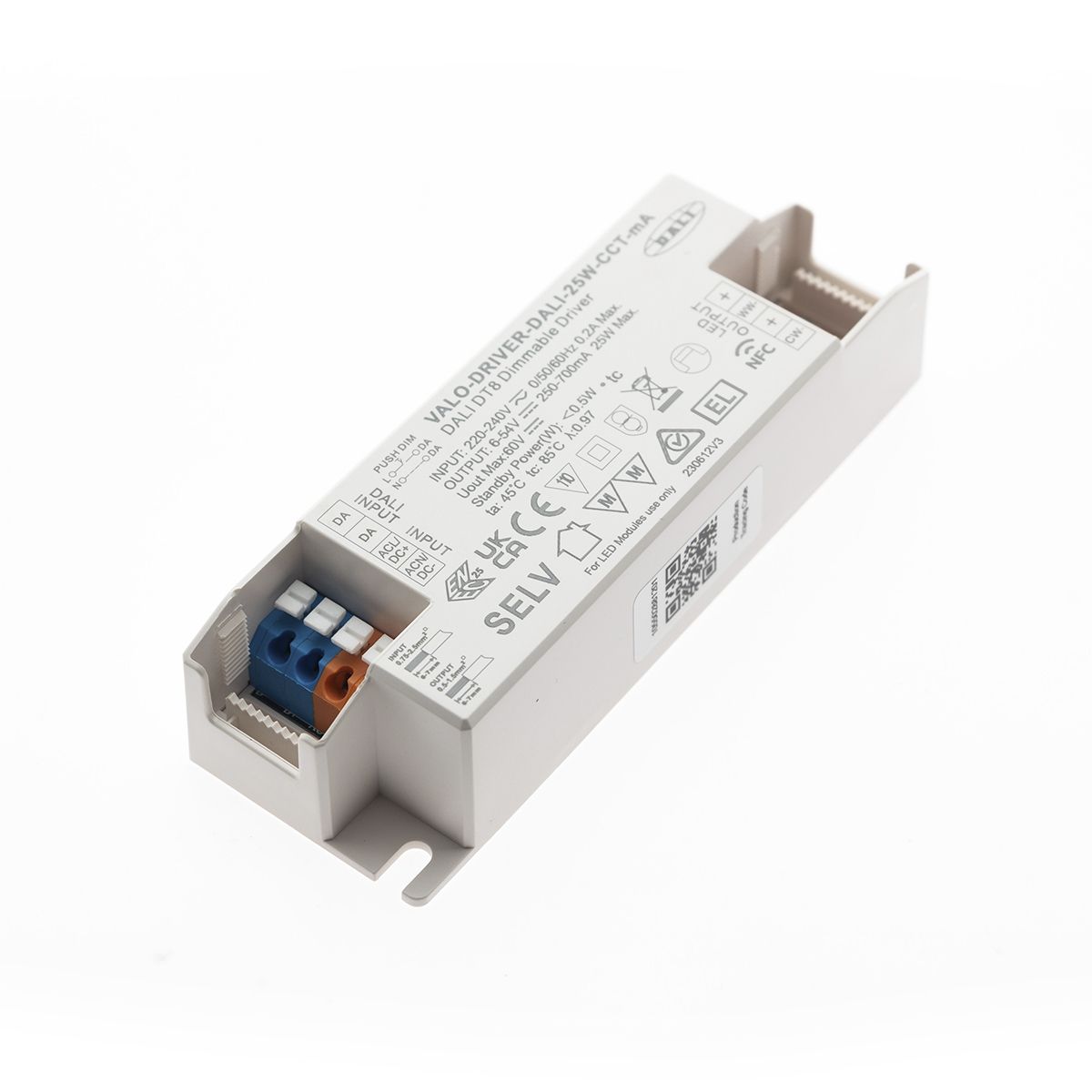

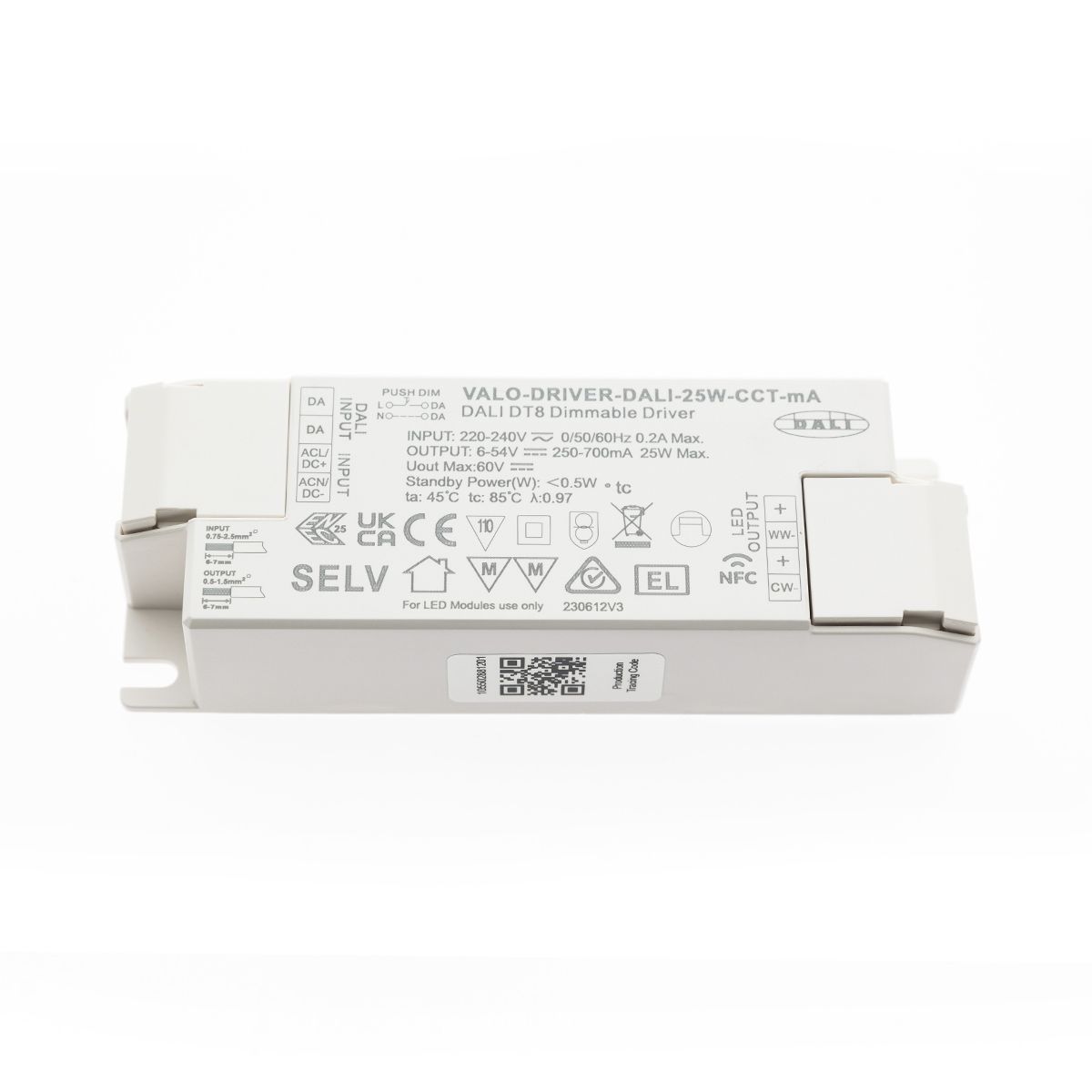

DALI DT8 LED-KONVERTER 25W, CCT, 250-700 mA

DALI DT8 CCT Treiber, einstellbar 250-700mA 25W

Hochwertige DALI-Stromversorgung mit einstellbarem Strom von 250-700 mA, max. 25W Last. Die Stromversorgung hat einen einzelnen Ausgang, der bei Bedarf auf mehrere Leuchten verzweigt werden kann. Die Stromversorgung hat Schraubanschlüsse am Eingang und am Ausgang. Der Transformator kann in einem DALI2-System verwendet werden.

Garantie bis zu 5 Jahren!

Der Aktor ist nur für trockene Räume geeignet (IP21).

CE, RoHS, SELV

Wie verwende ich den 25W DALI DT8 -Led-Transformator?

Meist verwendete LedStore Produkte für 25W DALI Transformator

• CCT Led-Strahler 9W 2St
• CCT led plafond 160 12W 2pcs
• CCT led plafond 200 15W 1St
• CCT led plafond 240 18W 1pc
• CCT led plafond 300x300 1pc

Wie kann ich den Strom des Transformators einstellen?

1. Nehmen Sie den Transformator auf den Tisch
2. APPI für Google herunterladen: SR NFC TOOL oder IOS: SR NFC TOOL
3. Öffnen Sie die APP und scannen Sie den QR-Code auf dem Controller.
4. Stellen Sie die mA ein
5. FERTIG! Der Transformator braucht KEINEN Strom zum Einstellen!

Wie schließe ich den DT8 CCT DALI led Transformator an?

• 2 Drähte für den DALI-Bus
• 2 Drähte für einfarbige LED
• 3 Drähte für CCT einstellbare LED
• 2 Drähte für AC

DALI DT8 CCT 45W mA einstellbare Controller Eigenschaften

• 250-700mA Strom wählbar über NFC Programmiertool. Min.Stromschalter unter 0.1mA
• Einstellung der DALI-Adresse/Gruppe/Szene über das NFC-Programmiertool.
• Eingebaute DALI-2 Schnittstelle, DALI DT8 Gerät.
• Dimmbarer LED-Transformator. Max. max. Ausgangsleistung 25W
• Netzgerät der Klasse Ⅱ, vollisoliertes Kunststoffgehäuse
• hoher Leistungsfaktor und Wirkungsgrad von 95 %
• ON/OFF, Dimmen und abstimmbare Weißsteuerung
• Amplituden-/CCR-Dimmen, sanftes und tiefes Dimmen
• Kompatibel mit universellen DALI-Mastern, die DT6-Befehle unterstützen
• Funktion zur Anzeige von Fehlern
• Schutzart IP20, geeignet für LED-Beleuchtungsanwendungen in Innenräumen
• 5 Jahre Garantie

Was ist DALI?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie die Speicherung und Wiederherstellung vorprogrammierter Beleuchtungsbedingungen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und aufgebaut wird. Das liegt daran, dass zwei Steuerleitungen zwischen den Geräten verlegt werden müssen.

Die wichtigsten Merkmale eines DALI-Systems sind

• Es ist ein kostenloses Protokoll! Jeder kann es verwenden.
• Die DALI2-Zertifizierung erfordert, dass Geräte verschiedener Hersteller zusammenarbeiten. LedStore verwendet nur zertifizierte Produkte.
• DALI ist relativ einfach zu implementieren. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da sie nicht geschützt werden müssen. So verlaufen überall 5 Drähte: L, N, Masse und 2 Steuerdrähte (5×1,5 MMJ).
• Die Drähte können beliebig verlegt werden, solange sie nicht weiter als 100 m vom DALI-BUS-Controller entfernt sind. Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden. Die empfohlene maximale Länge des DALI-Netzwerks beträgt 300 m.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, haben die Geräte die gleichen Dimmwerte. Dies macht die Steuerung von Gruppen sehr funktionell und genau.
• Das Adressierungssystem des Systems (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.
• Bis zu 64 DALI ECDs können von einem einzigen DALI-Master gesteuert werden.
• Ein DALI-Master kann bis zu 64 DALI-EVG-Geräte ansteuern.
• Ein DALI-Master kann bis zu 16 Gruppen ansteuern.
• Ein DALI-Master kann bis zu 16 Szenen steuern.

DALI-Klemmen

DALI ist für einen Anfänger schwer zu verstehen. Was bedeuten die ganzen Begriffe? Hier sind die Begriffe in Kurzform

DALI-Master

Ein DALI-Master ist eine Steuerzentrale oder ein Herzstück, das meist auch die Stromversorgung für den DALI-Bus enthält. Der DALI-Master ist das Gehirn des Systems und steuert alle Geräte. Je nach Master kann er auf unterschiedliche Weise programmiert und verwendet werden.

• Es wird eine USB-Verbindung zwischen dem Computer und dem Master hergestellt und die DALI-Software auf dem Computer installiert.
• IOT-Version, bei der der Master über ein Mobiltelefon/Tablet drahtlos über das gleiche Wlan-Netzwerk gesteuert wird.

DALI-Bus

Während der DALI-Master das Herzstück des Systems ist, ist der DALI-Bus die Hauptschlagader. Er überträgt alle Befehle digital zwischen allen Geräten. Der Bus ist ein 2-poliges Kabel, das an JEDES DALI-Gerät angeschlossen wird! Die maximale Länge des Busses beträgt normalerweise 300 Meter. Der Bus kann mit Repeatern/Netzteilen oder durch Hinzufügen von DALI-Mastern erweitert werden.

DALI-Bus-Stromversorgung

Diese ist normalerweise im DALI-Master enthalten. Seine Funktion ist es, die Busspannung aufrechtzuerhalten. Der Bus führt eine 100-300mA 16V Spannung, die Informationen transportiert.

EVG

EVG steht für Elektronische Vorschaltgeräte, d.h. alle Geräte, die Lampen usw. mit Spannung versorgen. Dazu gehören DALI-Transformatoren und DALI-Relais. Ein DALI-Master kann bis zu 64 (OUTPUT) EVG-Geräte steuern.

ECD

ECD steht für Electronic Control Device, ein Gerät, das Geräte wie DALI-Taster und DALI-Sensoren steuert. Ein DALI-Master kann bis zu 64 (INPUT) ECDs steuern.

Gruppe

In DALI können Geräte zu Gruppen hinzugefügt werden. Ein DALI-Master kann bis zu 16 Gruppen haben. Der Zweck einer Gruppe ist es, die Anzahl der DALI-Signale im Netzwerk zu reduzieren und den Betrieb zu erleichtern. Wenn eine Gruppe einen Befehl erhält, z. B. zum Dimmen, werden alle EVG-Geräte in dieser Gruppe gedimmt. Die Geräte in der Gruppe verhalten sich also identisch. Sollen sich die Geräte in der Gruppe auf unterschiedlichen Ebenen befinden, handelt es sich um eine Szene.

Szene

In DALI können Szenen auf Tasten programmiert/gespeichert werden. In einem DALI-Master kann es bis zu 16 Szenen geben. Diese haben Werte zwischen 0 und 15. Der Zweck einer Szene ist es, verschiedene Beleuchtungsmodi zu erstellen.

Zum Beispiel 50 % der Leistung eines Strahlers in einem Wohnzimmer und 80 % der Leistung eines LED-Lichtbands mit einem einzigen Befehl. Dies erleichtert den täglichen Gebrauch.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Durch ihre Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit mit anderen Gebäudeautomationssystemen eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Dies sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden von Nutzen sein kann.
• Energieeffizienz: DALI-Dimmen kann dazu beitragen, den Energieverbrauch und die Betriebskosten zu senken, indem es eine präzise Steuerung von Helligkeit und Farbe der Leuchten ermöglicht.
• Skalierbarkeit: DALI-Dimmsysteme können leicht erweitert werden, um eine große Anzahl von Leuchten zu steuern, wodurch sie sich gut für große kommerzielle oder industrielle Projekte eignen
.
• Integration: DALI-Dimmsysteme lassen sich leicht in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren, was eine bessere Steuerung und Automatisierung der Gebäudebeleuchtung ermöglicht.
• Flexibilität: DALI-Dimming ermöglicht eine breite Palette von Optionen für die Steuerung von Leuchten, vom einfachen Ein-/Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen vorprogrammierter Beleuchtungsbedingungen.
• Gemeinsamer Standard: Er stellt sicher, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind.Gemeinsamer Standard: Er stellt sicher, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind.
• Einfache Installation: Dank der DALI-Glasfasertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder den Überblick über die Verkabelung behalten. DALI-Systeme bestehen aus zwei miteinander verbundenen Drähten. Über diese Drähte werden alle Geräte gesteuert.
Die
• Installateure müssen nicht alles im Auge behalten, weil sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfache Änderung: Sie können die Einstellungen schnell ändern. Nach einer Weile möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres kaufen. Mit der zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern

Wenn Sie mehr über das Thema erfahren möchten, haben wir in unserem Blog unter dem Titel DALI-Dimmen: digitales Beleuchtungssystem über DALI-Dimmen geschrieben
