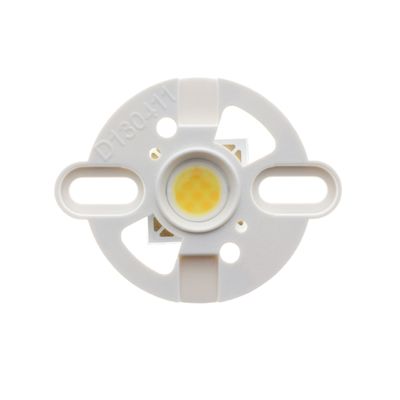

LED-chip, 24V, 10W, CCT einstellbar 2700–6000K, CRI97

Vorrätig bei 100 kpl
SKU#: LED-chip-24V-CCT-10W
Kompakter 24 VDC 10W LED-Chip mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Der Farbwiedergabeindex ist ein sehr hochwertiger CRI97. Kühlempfehlung 250g, d.h. die Größe des Kühlkörpers sollte mindestens 60×25 mm (Aluminium) betragen. Inklusive Halterung.

  • 24VDC, 10W
  • Chip 13,5 x 13,5 x 1mm, mit Halterung 37 x 29 x 3,5mm
  • Einzelner LED-Chip mit Halterung
  • Farbtemperatur einstellbar 2700-6000K
  • Volles Lichtspektrum, CRI97!
€ 18.87
Liefermethoden
Zuverlässige und schnelle Lieferung
Zahlungsarten
Rechnung, Online-Zahlungen, Karten, MobilePay
Austausch und Rückgabe
Wir bieten 14 Tage Umtausch und Erstattung Politik

  • LED-Chip, 24V, 10W, CCT einstellbar 2700-6000K, CRI97

    Kompakter 24 VDC 10W LED-Chip mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Der Farbwiedergabeindex ist von sehr hoher Qualität, CRI97. 800-1000 Lumen je nach Farbtemperatur des Lichts, weniger in warmem, mehr in kaltem Licht. Diese LED-Schaltung ist CCT-einstellbar, d.h. die Farbtemperatur kann durch Mischen der warm- und kaltweißen Lichtkanäle eingestellt werden. Die Halterung ist im Preis inbegriffen.

    Steuerung

    Der LED-Chip sollte an einen 24-V-CCT-Controller oder ein geeignetes 24-V-Gleichstromnetzteil angeschlossen werden, das eine Strombegrenzung pro Kanal ermöglicht. Das heißt, die Gesamtstrombelastung beider Kanäle darf 10W nicht überschreiten.

    Die Kühlempfehlung beträgt 250g, d.h. die Größe des Kühlkörpers sollte mindestens 60×25 mm (Aluminium) betragen.

    Wir bieten 24V CCT-Steuerungen für RF-, Zigbee- und DALI-Systeme an.

    Abmessungen:

    Chip: 13,5mm x 13,5mm

    Durchmesser der LED-Diode: 7,5 mm

    Halterung: 37mm x 29mm

    Anschlüsse

    Stift / Winkel funktion
    2W+Positive Anode, Warmlichtkanal 2 für konduktive Steuerung
    2C+ Positive Anode, Kaltlichtkanal 2 für konduktive Steuerung
    C+Positive Anode, Kaltlichtkanal 3/4 für konduktive Steuerung
    W+Positive Anode, Kaltlichtkanal 3/4 für konduktive Steuerung
    c-Negative Kathode, Kaltlichtkanal 3/4 zur Leitungssteuerung
    W- Negative Kathode, Warmlichtkanal 3/4 für Leitung

    Verdrahtungshinweise

    2-polige CCT-Steuerung:

    Verwenden Sie die Klemmen 2W+ und 2C+ zum Anschluss an die entsprechenden Klemmen des Steuergeräts

    3-polige CCT-Steuerung (am häufigsten):

    1. Schließen Sie W- an den warmen Minuspol (WW-) des LED-Treibers an

    2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

    3. Verbinden Sie C+ und W+ mit demselben Pluspol des LED-Controllers (+)

    4-polige CCT-Steuerung (seltener):

    1. W- an den warmen Minuspol des LED-Controllers anschließen (WW-)

    2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

    3. Verbinden Sie W+ mit dem Pluspol des LED-Controllers (WW+)

    4. Schließen Sie C+ an den Pluspol des LED-Controllers (CW+) an.

    Achtung!

    Schließen Sie nicht direkt an eine 24-V-Stromversorgung ohne Strombegrenzer an, denn wenn Sie beide Kanäle gleichzeitig mit 10 W versorgen, wird der Stromkreis mit 20 W belastet und bricht zusammen.

    Sorgen Sie für eine gute Wärmeleitfähigkeit; verwenden Sie entweder einen Kühlkörper oder einen gleichwertigen Kühlkörper als Kühlkörper. Verwenden Sie eine Wärme-/Säurepaste.

LED-Chip, 24V, 10W, CCT einstellbar 2700-6000K, CRI97

Kompakter 24 VDC 10W LED-Chip mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Der Farbwiedergabeindex ist von sehr hoher Qualität, CRI97. 800-1000 Lumen je nach Farbtemperatur des Lichts, weniger in warmem, mehr in kaltem Licht. Diese LED-Schaltung ist CCT-einstellbar, d.h. die Farbtemperatur kann durch Mischen der warm- und kaltweißen Lichtkanäle eingestellt werden. Die Halterung ist im Preis inbegriffen.

Steuerung

Der LED-Chip sollte an einen 24-V-CCT-Controller oder ein geeignetes 24-V-Gleichstromnetzteil angeschlossen werden, das eine Strombegrenzung pro Kanal ermöglicht. Das heißt, die Gesamtstrombelastung beider Kanäle darf 10W nicht überschreiten.

Die Kühlempfehlung beträgt 250g, d.h. die Größe des Kühlkörpers sollte mindestens 60×25 mm (Aluminium) betragen.

Wir bieten 24V CCT-Steuerungen für RF-, Zigbee- und DALI-Systeme an.

Abmessungen:

Chip: 13,5mm x 13,5mm

Durchmesser der LED-Diode: 7,5 mm

Halterung: 37mm x 29mm

Anschlüsse

Stift / Winkel funktion
2W+Positive Anode, Warmlichtkanal 2 für konduktive Steuerung
2C+ Positive Anode, Kaltlichtkanal 2 für konduktive Steuerung
C+Positive Anode, Kaltlichtkanal 3/4 für konduktive Steuerung
W+Positive Anode, Kaltlichtkanal 3/4 für konduktive Steuerung
c-Negative Kathode, Kaltlichtkanal 3/4 zur Leitungssteuerung
W- Negative Kathode, Warmlichtkanal 3/4 für Leitung

Verdrahtungshinweise

2-polige CCT-Steuerung:

Verwenden Sie die Klemmen 2W+ und 2C+ zum Anschluss an die entsprechenden Klemmen des Steuergeräts

3-polige CCT-Steuerung (am häufigsten):

1. Schließen Sie W- an den warmen Minuspol (WW-) des LED-Treibers an

2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

3. Verbinden Sie C+ und W+ mit demselben Pluspol des LED-Controllers (+)

4-polige CCT-Steuerung (seltener):

1. W- an den warmen Minuspol des LED-Controllers anschließen (WW-)

2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

3. Verbinden Sie W+ mit dem Pluspol des LED-Controllers (WW+)

4. Schließen Sie C+ an den Pluspol des LED-Controllers (CW+) an.

Achtung!

Schließen Sie nicht direkt an eine 24-V-Stromversorgung ohne Strombegrenzer an, denn wenn Sie beide Kanäle gleichzeitig mit 10 W versorgen, wird der Stromkreis mit 20 W belastet und bricht zusammen.

Sorgen Sie für eine gute Wärmeleitfähigkeit; verwenden Sie entweder einen Kühlkörper oder einen gleichwertigen Kühlkörper als Kühlkörper. Verwenden Sie eine Wärme-/Säurepaste.

  • Raum für die Lieferung Vorrätig bei
  • Hersteller Ledstore
  • Produkt-Spur Hauptseite Gemäß den MerkmalenSpannungenLED 24V LED-chip, 24V, 10W, CCT einstellbar 2700–6000K, CRI97
  • Produktgruppe LED 24V
  • Produktnummer LED-chip-24V-CCT-10W
  • Lumen 1000
  • Größe Chipgröße 13,5 x 13,5 x 1mm, LED-Diodendurchmesser 7,5mm, mit Halterung Größe 37 x 29 x 3,5mm
  • Wattzahl 10
  • Farbtemperatur (K) CCT Einstellbar, 2700, 6000
  • Farbwiedergabe (CRI ±3) 97
