LED-chip, 24V, 3W, CCT einstellbar 2700–6000K, CRI97

LED-Chip, 24V, 3W, CCT einstellbar 2700-6000K, CRI97

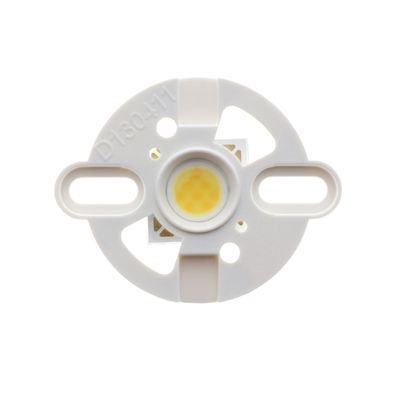

Kompakter 24 VDC 3W LED-Chip mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Der Farbwiedergabeindex ist von sehr hoher Qualität, CRI97. 200-300 Lumen je nach Farbtemperatur des Lichts, weniger in warmem, mehr in kaltem Licht. Diese LED-Schaltung ist CCT-einstellbar, d.h. die Farbtemperatur kann durch Mischen der warm- und kaltweißen Lichtkanäle eingestellt werden. Die Halterung ist im Preis inbegriffen.

Steuerung

Der LED-Chip sollte an einen 24-V-CCT-Controller oder ein geeignetes 24-V-Gleichstromnetzteil angeschlossen werden, das eine Strombegrenzung pro Kanal ermöglicht. Das heißt, die Gesamtstrombelastung beider Kanäle darf 3W nicht überschreiten.

Die Kühlempfehlung beträgt 70g, d.h. die Größe des Kühlkörpers sollte mindestens 40×15 mm (Aluminium) betragen.

Wir haben 24V CCT-Steuerungen für RF-, Zigbee- und DALI-Systeme.

Abmessungen:

Chip: 13,5 mm x 13,5 mm

Durchmesser der LED-Diode: 7,5 mm

Halterung: 37mm x 29mm

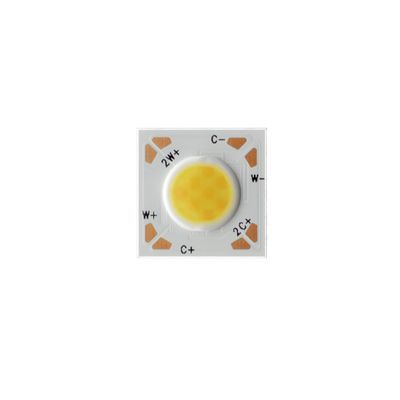

Anschlüsse

Verdrahtungshinweise

2-polige CCT-Steuerung:

Verwenden Sie die Klemmen 2W+ und 2C+ zum Anschluss an die entsprechenden Klemmen des Steuergeräts

3-polige CCT-Steuerung (am häufigsten):

1. Schließen Sie W- an den warmen Minuspol (WW-) des LED-Treibers an

2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

3. Verbinden Sie C+ und W+ mit demselben Pluspol des LED-Controllers (+)

4-polige CCT-Steuerung (seltener):

1. W- an den warmen Minuspol des LED-Controllers anschließen (WW-)

2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

3. Verbinden Sie die W+ LED mit dem positiven Pol des Controllers (WW+)

4. Schließen Sie C+ an den Pluspol des LED-Controllers (CW+) an.

Achtung!

Schließen Sie nicht direkt an eine 24-V-Stromversorgung ohne Strombegrenzer an, denn wenn Sie beide Kanäle gleichzeitig mit 3 W versorgen, wird der Stromkreis mit 6 W belastet und bricht zusammen.

Sorgen Sie für eine gute Wärmeleitfähigkeit; verwenden Sie entweder einen Kühlkörper oder einen gleichwertigen Kühlkörper als Kühlkörper. Verwenden Sie eine Wärme-/Säurepaste.
