LED-Chip 35–39 V, 120–300 mA, 5–12 W, CCT einstellbar 2700–6000 K, CRI97

LED-Chip, 35-39V, 120-300mA, 5-12W, CCT einstellbar 2700-6000K, CRI97

Kompakter LED-Chip, der mit konstantem Strom arbeitet, auch mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Sehr hoher Farbwiedergabeindex, CRI97. 400-1200 Lumen je nach Stromstärke (120-300 mA) und Farbtemperatur des Lichts, weniger in warmem, mehr in kaltem Zustand.

Dieser LED-Schaltkreis ist CCT-einstellbar, d.h. die Farbtemperatur kann durch Mischen der warm- und kaltweißen Lichtkanäle eingestellt werden. Die Halterung ist im Preis inbegriffen.

Steuerung

Dieser LED-Chip sollte an ein 120-300 mA Standard-Netzteil angeschlossen werden. Wir haben passende Standard-Netzteile mit CCT-Steuerung für RF-, Zigbee- und DALI-Systeme.

Kühlempfehlung 120-250g je nach Leistung des Chips, d.h. die Größe des Kühlkörpers sollte mindestens 50x20mm - 60×25 mm (Aluminium) betragen.

Leistung und Kühlung von Led-Schaltungen

Die Leistung eines Led-Schaltkreises wird durch den konstanten Strom bestimmt, der ihm im Spannungsbereich von 35-39 V (0-100 %) zugeführt wird. Nachstehend finden Sie eine Tabelle mit den Anforderungen an Strom, Leistung und Kühlung:

Abmessungen:

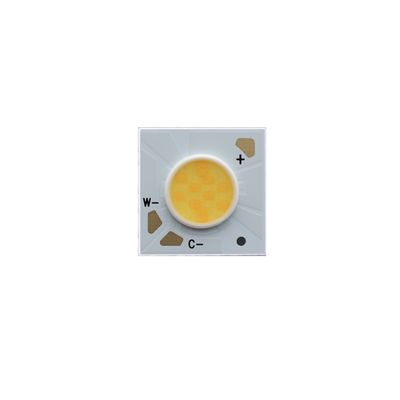

Chip: 13,5 mm x 13,5 mm

Durchmesser der LED-Diode: 7,5 mm

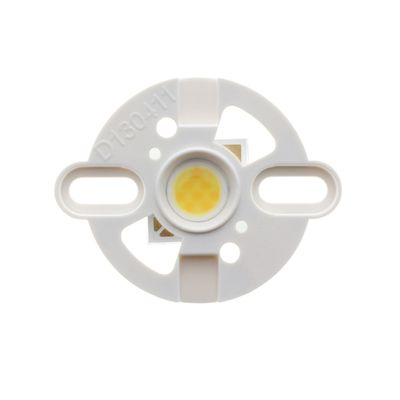

Halterung: 37mm x 29mm

Anschlüsse

Verdrahtungshinweise

1. Verbinden Sie W- mit dem warmen Minuspol (WW-) des LED-Treibers

2. Schließen Sie C- an den kalten Minuspol (CW-) des LED-Controllers an

3. Verbinden Sie + mit dem Pluspol (+) des LED-Controllers, wenn der Controller zwei Pluspole hat, werden diese an einen Pluspol angeschlossen

Anmerkung.

Achten Sie auf gute Wärmeleitfähigkeit; verwenden Sie entweder einen Kühlkörper oder einen gleichwertigen Kühlkörper als Kühlkörper. Verwenden Sie eine Wärme-/Siliziumpaste.
