LED-Chip 35–39 V, 300-500mA, 12-21W, CCT einstellbar 2700–6000 K, CRI97

Name: LED-Chip 35–39 V, 300-500mA, 12-21W, CCT einstellbar 2700–6000 K, CRI97
Brand: Ledstore
SKU: LED-chip-mA-CCT-21W
Price: 42.58 EUR
Availability: InStock

Vorrätig bei 80 kpl

SKU#: LED-chip-mA-CCT-21W

Kompakter Konstantstrom-LED-Chip, auch mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Sehr guter Farbwiedergabeindex, CRI97. 1000-2000 Lumen je nach Stromstärke (300-500 mA).

35-39V, 300-500mA, 12-21W
Chip 15,85 x 15,85 x 1mm, mit Halterung 37 x 30 x 3,5mm

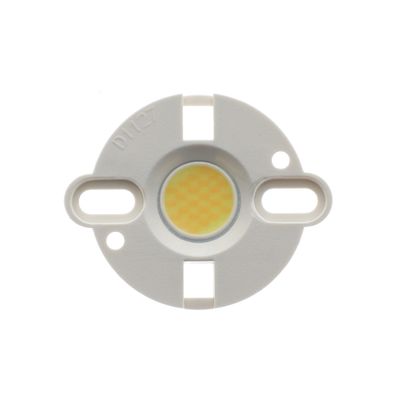

Einzelner LED-Chip mit Halterung
Farbtemperatur einstellbar 2700-6000K
Volles Lichtspektrum, CRI97!

€ 42.58

Dem Auftrag einen Kommentar hinzufügen

Liefermethoden

Zuverlässige und schnelle Lieferung

Zahlungsarten

Rechnung, Online-Zahlungen, Karten, MobilePay

Austausch und Rückgabe

Wir bieten 14 Tage Umtausch und Erstattung Politik

LED-Chip, 35-39V, 300-500mA, 12-21W, CCT einstellbar 2700-6000K, CRI97

Kompakter Standardstrom-LED-Chip mit einstellbarer Farbtemperatur (CCT) 2700-6000 K. Sehr hochwertiger Farbwiedergabeindex, CRI97. 1000-2000 Lumen je nach verwendetem Strom (300-500 mA) und Farbtemperatur des Lichts, weniger bei warmem, mehr bei kaltem Licht. Diese LED-Schaltung ist CCT-einstellbar, d.h. die Farbtemperatur kann durch Mischen der warm- und kaltweißen Lichtkanäle eingestellt werden. Die Halterung ist im Preis inbegriffen.

Steuerung

Dieser LED-Chip sollte an ein 300-500 mA Standard-Netzteil angeschlossen werden. Wir haben passende Standard-Netzteile mit CCT-Steuerung für RF-, Zigbee- und DALI-Systeme.

Kühlempfehlung 250-350g je nach Leistung des Chips, d.h. die Größe des Kühlkörpers sollte mindestens 60×25mm - 70x30mm (Aluminium) betragen.

Leistung und Kühlung von Led-Schaltungen

Die Leistung eines Led-Schaltkreises wird durch den konstanten Strom bestimmt, der ihm im Spannungsbereich von 35-39 V (0-100 %) zugeführt wird. Nachstehend finden Sie eine Tabelle mit den Anforderungen an Strom, Leistung und Kühlung:

Stromstärke (mA)	Leistung (W)	Kühlung (g)
300 mA	12 W	250 g
350 mA	15 W	275 g
450 mA	18 W	300 g
500 mA	21 W	350 g

Abmessungen:

Chip: 15,85 mm x 15,85 mm

Durchmesser der LED-Diode: 10,5 mm

Halterung: 37mm x 30mm

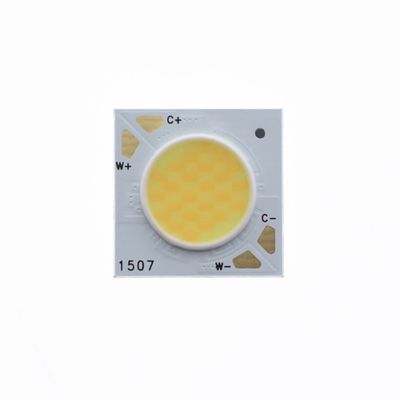

Anschlüsse

Stift / Winkel	funktion
C+	Positive Anode, Kaltlichtkanal für 3/4-Leitungssteuerung
W+	Positive Anode, Kaltlichtkanal für 3/4-Leitungssteuerung
C-	Negative Kathode, Kaltlichtkanal 3/4 für Leitungskontrolle
W-	Negative Kathode, Warmlichtkanal 3/4 für Leitung

Verdrahtungshinweise

1. W- an den warmen Minuspol (WW-) des LED-Controllers anschließen

2. C- an den kalten Minuspol (CW-) des LED-Controllers anschließen

3. Verbinden Sie W+ mit dem Pluspol des LED-Controllers (WW+)

4. C+ an den Pluspol des LED-Controllers anschließen (CW+)

Anmerkung.

Achten Sie auf gute Wärmeleitfähigkeit; verwenden Sie entweder einen Kühlkörper oder einen gleichwertigen Kühlkörper als Kühlkörper. Verwenden Sie eine Wärme-/Pigmentiermasse.
