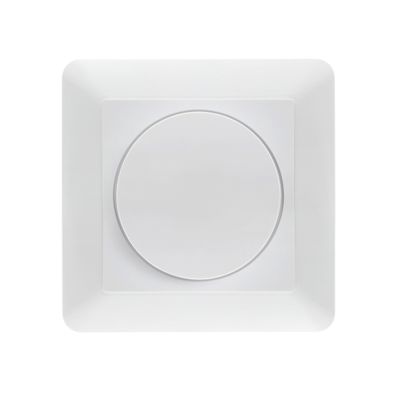

LED-Dimmer mit eingebautem 24V-Trafo - Helligkeits- und Farbtemperaturregelung mit einem Gerät!
LED-Dimmer mit eingebautem 24V CCT-Transformator ist ein 24V-LED-Dimmer mit eingebautem CCT-Dimmer, der in einer Abzweigdose montiert werden kann. Max. 100W Last. Die Lösung wurde speziell für 3-Draht-CCT-LED-Leuchten (warmweiß + kaltweiß) entwickelt und ermöglicht sowohl die Steuerung der Helligkeit als auch der Farbtemperatur direkt von der Wand aus - ohne dass separate Transformatoren oder Steuerungen erforderlich sind.
Das Gerät wird wie ein herkömmlicher Triac-Dimmer direkt an das 230-V-Netz angeschlossen, gibt aber 24 V Gleichstrom für CCT-LED-Beleuchtung aus.
Die kompakte Größe von 55 x 55 mm ohne den mitgelieferten Außenrahmen ermöglicht den Einbau in eine Standard-Abzweigdose und eignet sich z.B. für Schneider Exxact-Rahmen. Er kann auch in unsere Eckdose eingebaut werden.
Dimmen und Farbtemperatursteuerung mit demselben Steuergerät
Der Dimmer funktioniert wie ein herkömmlicher Wanddimmer:
- Drehen, um die Helligkeit des Lichts einzustellen
- Doppelklicken Sie, um den Modus der Farbtemperatursteuerung zu ändern (warm ↔ kalt)
Die Lösung ist logisch und einfach zu bedienen - keine Notwendigkeit, separate Anwendungen oder Steuerungssysteme zu erlernen. Das kabelgebundene Design gewährleistet einen zuverlässigen Betrieb ohne drahtlose Verbindungen.
Die perfekte Lösung für die Steuerung der Küchen- und Möbelbeleuchtung
Der Led-Dimmer 24V CCT 100W ist ideal für Anwendungen, bei denen Sie sowohl das Ambiente als auch die Effizienz der Arbeitsbeleuchtung steuern möchten:
- Unterbeleuchtung von Küchenschränken
- Aufgesetzte Ecksteckdosen als Ersatz für alte Steckdosen
- Spiegelbeleuchtung im Badezimmer
- Arbeitsbeleuchtung für einen Hauswirtschaftsraum
- Schränke und Stauräume
- Indirekte Deckenbeleuchtung
- Laden- und Möbelbeleuchtung
Eine besonders praktische Lösung für Situationen, in denen Sie einen separaten 24-V-Transformator vermeiden und die Installation so kompakt wie möglich gestalten möchten.
Zu beachten ist
Nur 100 W Belastbarkeit, daher bei der Planung berücksichtigen! Zum Beispiel:
- 14,4 W CCT-LED-Streifen (Leistungsaufnahme 8 W/m), reicht also für 12 Meter.
- 30W CCT led strip für flaches Küchenlicht (Arbeitslicht, Leistungsaufnahme ca. 17W/m) 5 Meter.
- 9W CCT Strahler 10 Stück
Schwierig nachzurüsten, es sei denn, die Kabel werden zu einem alten Schalter in der Wand geführt. Normalerweise nur 2 oder 3 Drähte für den Schalter in der Wand.
Einbau

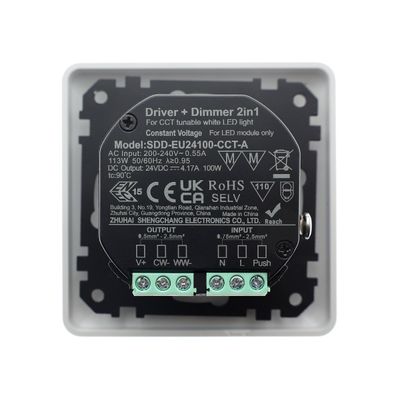

Das Gerät wird in einer Standard-Abzweigdose installiert und direkt an eine 230V-Versorgung angeschlossen. Der Ausgang ist 24V DC mit drei Drähten: +, WW (warmweiß) und CW (kaltweiß).
Die empfohlene Verdrahtung ist 5-polig:
- 2 Drähte nach innen (230V)
- 3 Drähte zurück zur Leuchte (24V +, WW, CW)
Da der Transformator im Dimmer selbst integriert ist, ist keine separate Stromversorgung erforderlich. Dies beschleunigt die Installation und reduziert die Anzahl der Anschlusspunkte. Die Installation sollte von einem professionellen Elektriker durchgeführt werden.
Technische Daten
- Eingangsspannung: 230V AC
- Ausgangsspannung: 24V DC
- Maximale Belastung: 100W
- Ausgang: +, WW, CW (3-Draht CCT)
- Geeignet für 24V CCT LED-Produkte
- Abmessungen: 55 x 55 mm
- Montage in einer Standard-Abzweigdose
- Kompatibel mit Schneider Exxact Rahmen und anderen
- Farbe: Mattes Weiß
- Geeignet für den Einsatz mit Maxxit LED-Leuchten, z.B. für LED-Leuchten
Warum sollten Sie sich für einen LED-Dimmer 24V CCT 100W entscheiden?
Diese Lösung kombiniert einen 24V LED-Transformator und einen CCT-Dimmer in einem Produkt. Zuerst haben wir einen Rolldimmer, der in eine Kabinenbox passt und alles kann! Er macht die Beleuchtung einfach, zuverlässig und benutzerfreundlich - ohne zusätzliche Komponenten.
Der LedStore-Kundendienst hilft Ihnen bei allen technischen Fragen!
FAQ - Häufig gestellte Fragen
Weitere häufig gestellte Fragen zu diesem Produkt
Kann ich dies mit einem Standard-24V-LED-Streifen verwenden?
Dieses Modell ist für 3-Draht-CCT-LED-Produkte (warm- und kaltweiß) geeignet. Es ist nicht geeignet für monochrome LED-Streifen ohne CCT-Funktion.
Brauche ich einen separaten 24V-Transformator?
Nein, das brauchen Sie nicht. Der Trafo ist im Dimmer integriert. Das Gerät wird direkt an die 230V Netzspannung angeschlossen.
Kann dieses Gerät anstelle eines normalen Dimmers installiert werden?
Ja, physisch passt das Gerät in eine normale Wandsteckdose. Bitte beachten Sie jedoch, dass für die CCT-Steuerung eine 5-adrige Verkabelung erforderlich ist (2 nach innen, 3 zurück zum Licht).
Funktioniert das Gerät drahtlos oder mit intelligenter Steuerung?
Nein. Dies ist eine kabelgebundene, ausfallsichere Lösung ohne drahtlose Verbindungen, Anwendungen oder Batterien.
Wo ist dies am besten geeignet?
Vor allem für Küchenschranksockelleuchten, Möbelbeleuchtungen und andere Anwendungen, bei denen Sie die Stimmung und den Farbton des Arbeitslichts direkt von der Wand aus einstellen möchten und eine Verkabelung möglich ist.
Wie groß ist die Last, die an das Gerät angeschlossen werden kann?
Die maximale Last ist 100W 24V CCT LED-Beleuchtung.
