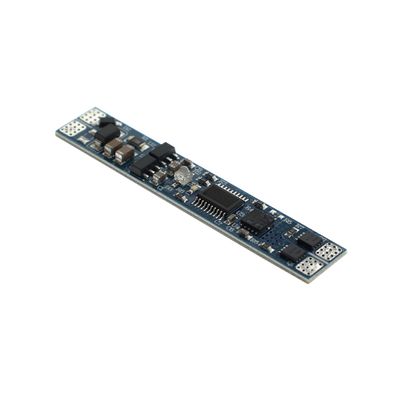

LED-Leuchtband HEAT Schalter und Dimmer, 12V-24V, max.96W/192W

Toggle-Schalter und Dimmer für LED-Streifen. Die perfekte Lösung für LED-Streifen in Küchenschränken und anderen Bereichen, in denen es keinen separaten Wandschalter für die Leuchte gibt, sondern diese direkt an die Stromversorgung angeschlossen ist. Einsatzbereiche sind neben der Arbeitsbeleuchtung in der Küche unter anderem Kleiderschränke und verschiedene Nachtlichter usw.

Der Winkschalter schaltet das LED-Band ein und aus, wenn Sie Ihre Hand in einem Abstand von weniger als 10 cm vor dem Schalter ruhig hin- und herbewegen. Die Dimmung erfolgt, wenn Sie Ihre Hand unter dem Sensor belassen.

Kann sowohl mit 12-V- als auch mit 24-V-LED-Streifen verwendet werden. Maximale Belastung bei 12-V-Streifen 96 W und bei 24-V-Streifen 192 W (8 A).

Montage

Wird zwischen LED-Streifen und Netzteil geschaltet (d. h. Ausgang 12–24 V und Eingang 12–24 V).

• Stelle sicher, dass du ein Gleichspannungs-Netzteil und kein Gleichstrom-Netzteil verwendest. Beim Löten muss der Strom ausgeschaltet sein.
• Stellen Sie sicher, dass Plus „+“ und Minus „-“ korrekt an das Netzteil angeschlossen sind. Plus und Minus dürfen nicht vertauscht werden, sondern Plus muss an Plus und Minus an Minus angeschlossen werden.
• Montieren Sie die Leiterplatte mit dem LED-Streifen so, dass die Enden einander gegenüberliegen (Plus an Plus, Minus an Minus), und verlöten Sie sie miteinander.
• ACHTUNG! Einbau zwischen LED-Streifen und Transformator.

Verwendung des Wippdimmers

• EIN/AUS: Führe deine Hand einmal in einem Abstand von weniger als 10 cm über den Sensor.
• Zum Dimmen/Aufhellen halten Sie Ihre Hand vor den Sensor.

Abmessungen

Maße des Schwenkdimmers: 55 x 10 x 5 mm.
