Schiebelicht für Treppe oder Korridor - Steuergerät

Schiebebeleuchtung, Bewegungsmelder für Treppe oder Korridor

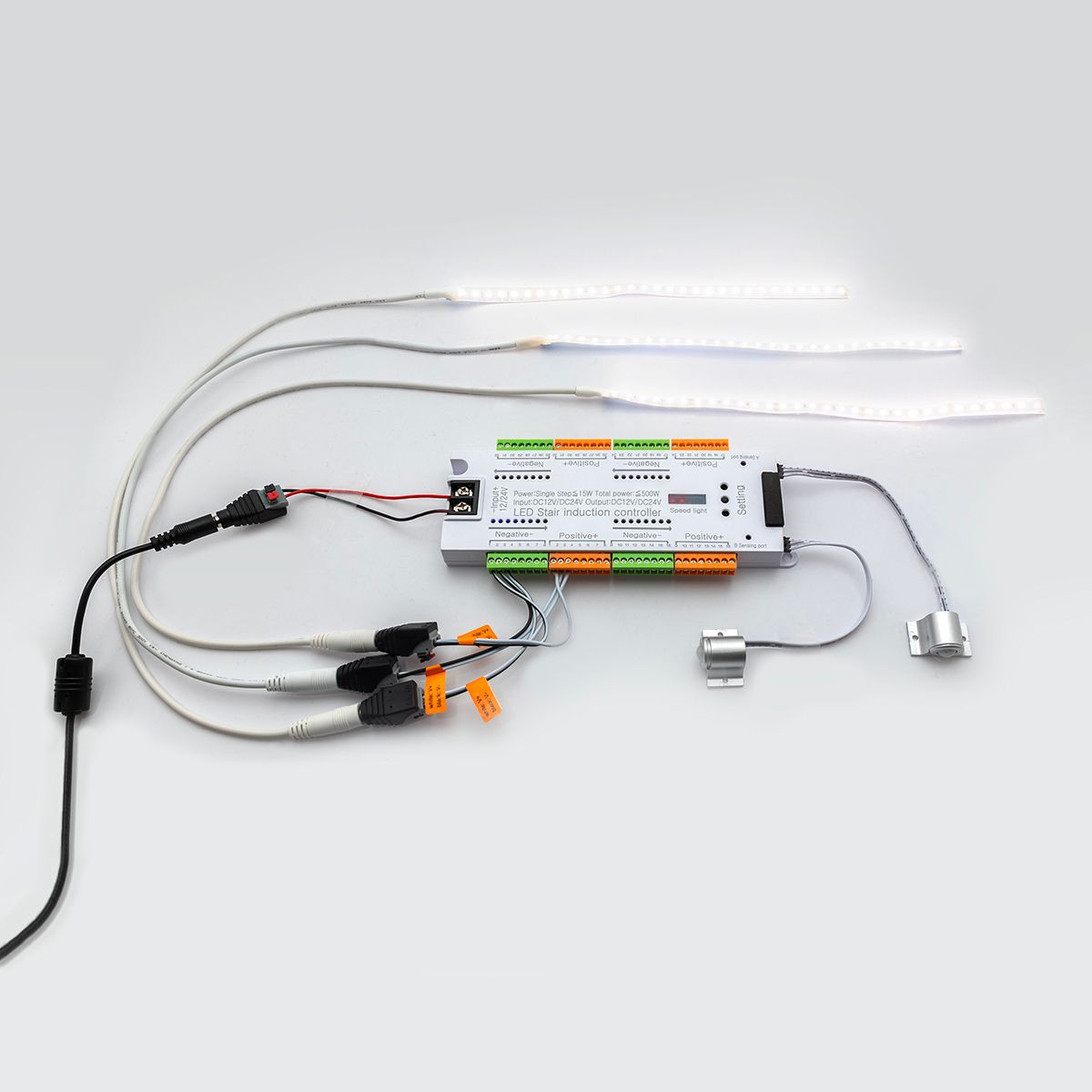

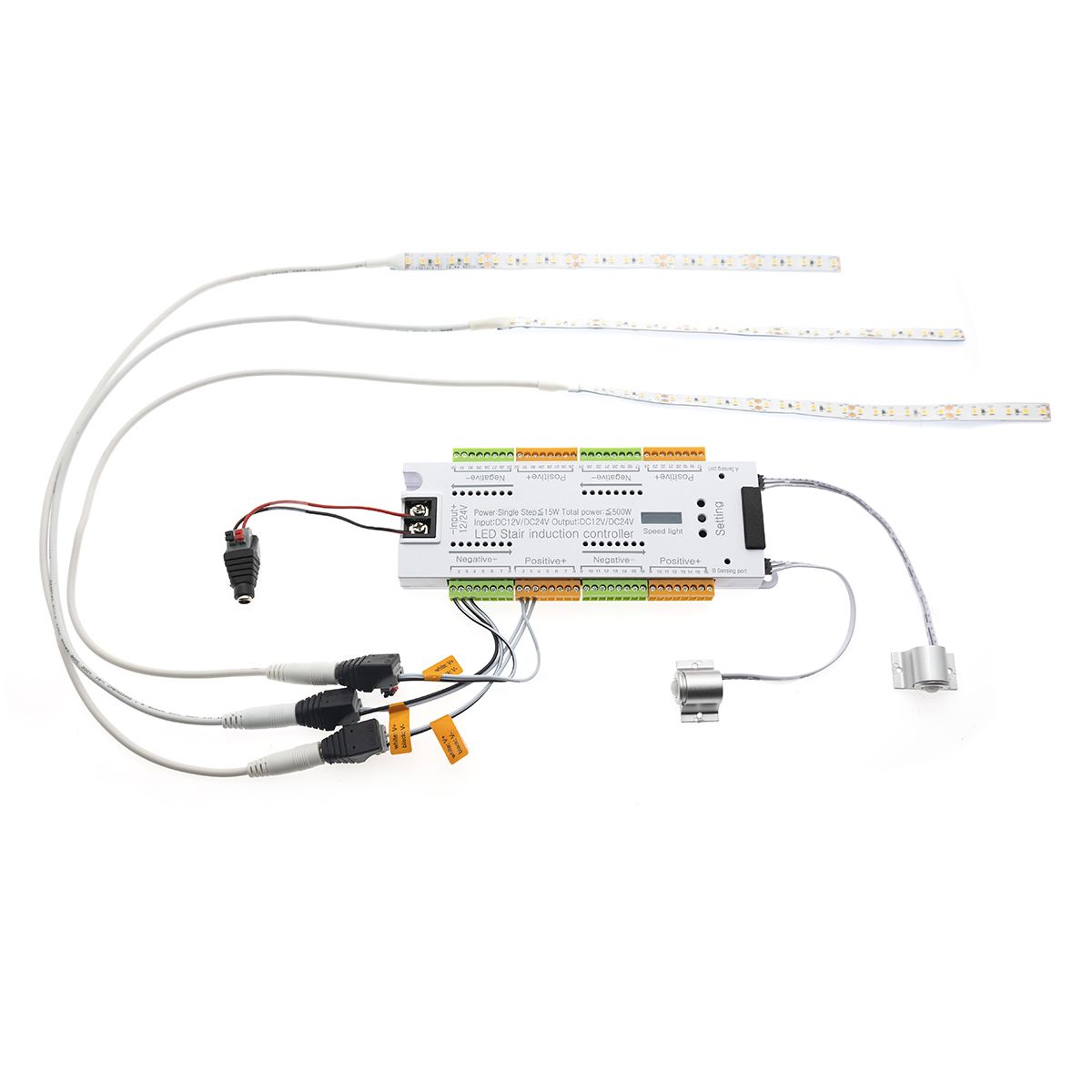

Schaffen Sie eine elegante, stufenweise verschiebbare Beleuchtung für Ihr Zuhause! Kann mit jeder 12- oder 24-V-Lichtquelle verwendet werden. Meistens LED-Streifen oder Stufenleuchten. Max 15W einzeln/500W gesamt. 1 oder 2 Sensoren können an den Controller angeschlossen werden. Das Steuergerät wird an einen 12- oder 24-V-DC-Transformator angeschlossen.

Beleben Sie Ihre Treppe!

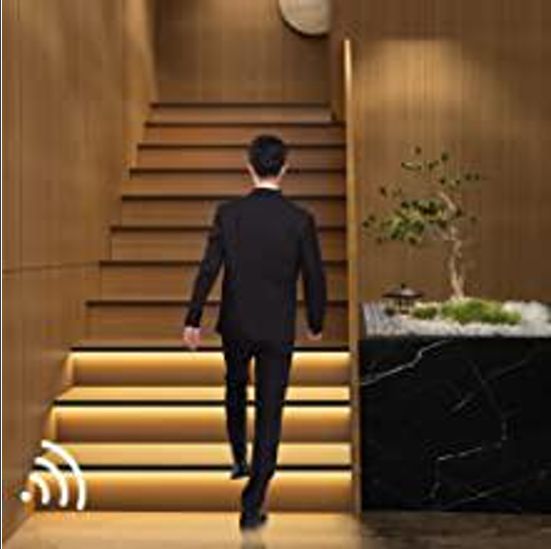

Wenn der Sensor eine Bewegung erkennt, schaltet er die Lichter ein. Die Lichter schalten sich nacheinander ein. Und nach der Bewegung schalten sie sich in umgekehrter Reihenfolge wieder aus.

• Sie können die Anzahl der Lichter (Stufen) von 1-32 Lichtern einstellen.
• Sie können die Geschwindigkeit in 4 Stufen einstellen: 25%, 50%, 75% und 100%

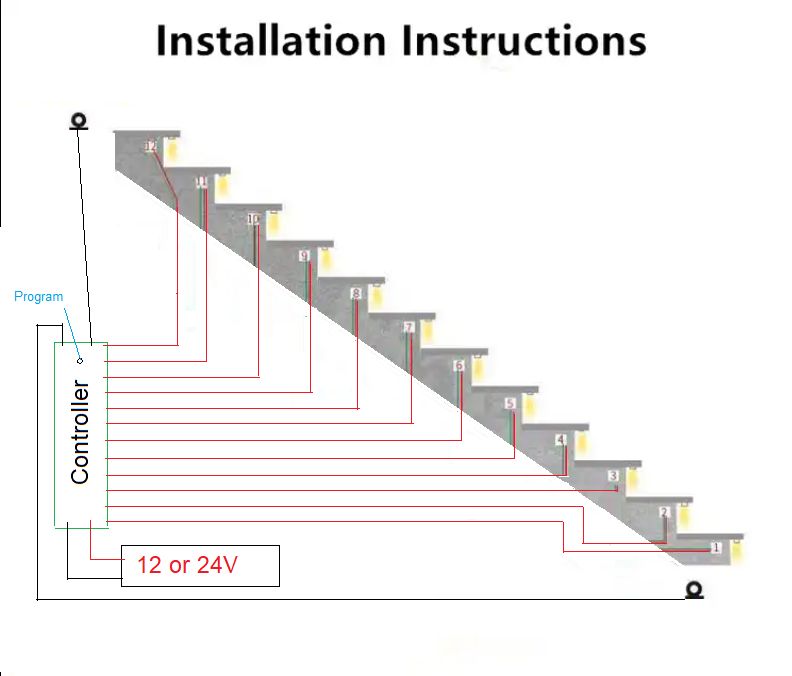

Wie wird das Treppenlicht installiert?

Zuerst müssen Sie die Anzahl der Stufen kennen und 12 oder 24 V Lichter bereithalten. Dann folgen Sie diesen Installationsschritten:

1. Installieren Sie die LED-Streifen oder LED-Leuchten an ihrem Platz.
2. Ziehen Sie die Drähte zum Steuergerät
3. Verbinden Sie die negativen und positiven Drähte, beginnend mit Nummer 1 und aufwärts.

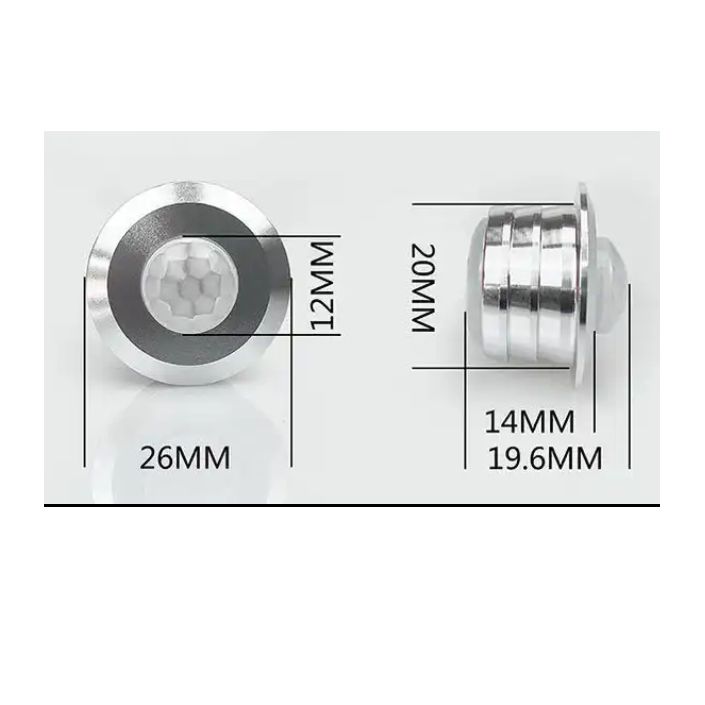

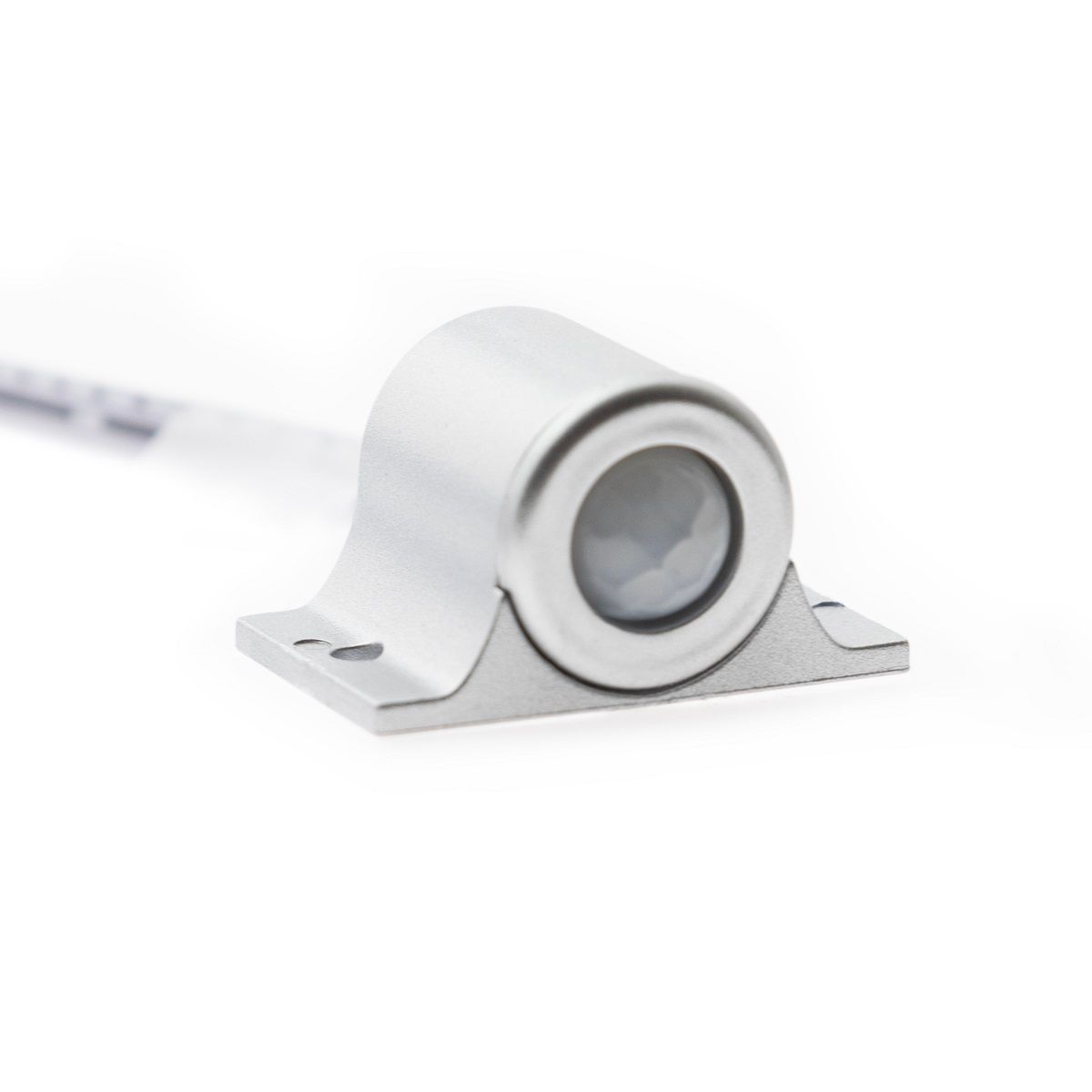

4. Installieren Sie die Bewegungsmelder am Anfang und am Ende der Treppe/des Ganges. Das Paket enthält 5 m Kabel für beide Sensoren. Sie können das Kabel bei Bedarf kürzen und verlängern. Verwenden Sie das 3-polige Kabel zur Verlängerung

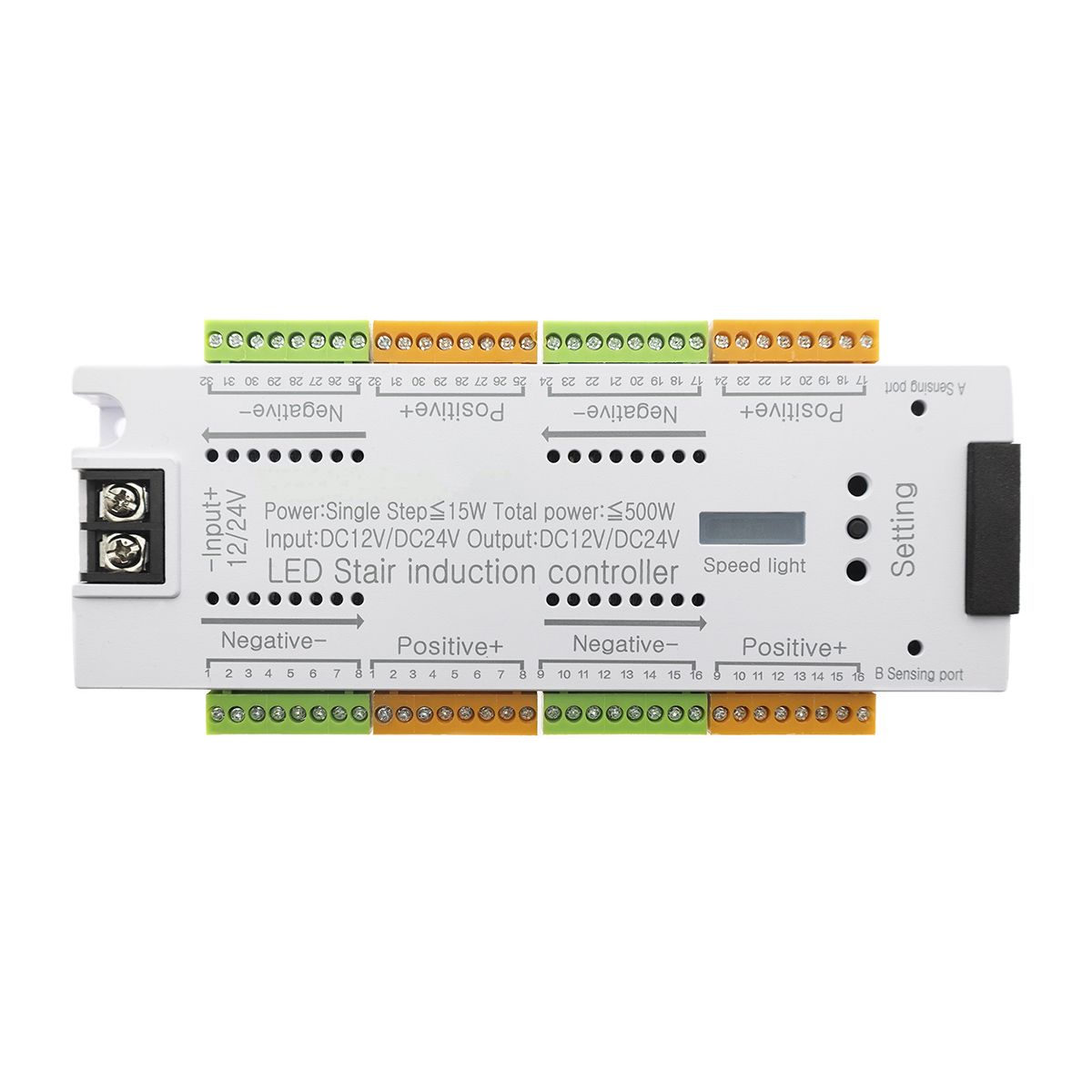

5. Die Steuereinheit hat Markierungen für die Lichtrichtung. AUF oder AB, je nach der Position des Sensors im Steuergerät. Sie können sie bei Bedarf durchstreichen.
6. Wenn alle Leuchten an das Steuergerät angeschlossen sind, schließen Sie den LED-Transformator 12V oder 24V an das Steuergerät an.
7. Starten Sie die Programmierung, indem Sie die Programmiertaste 5 Sekunden lang gedrückt halten.
8. Wenn Sie 16 Stufen haben, drücken Sie nun 16 Mal die Programmiertaste. Bei jedem zusätzlichen Schritt leuchtet ein blaues Licht auf.
9. Drücken Sie die Programmiertaste und halten Sie sie 5 Sekunden lang gedrückt, um die Schritte zu speichern.
10. Durch einen kurzen Druck auf die Programmiertaste wird die Geschwindigkeit in 4 Stufen eingestellt: 25%, 50%, 75% und 100%



Ändern Sie nach Bedarf

Sie benötigen LED-Streifen oder Wandleuchten mit dem Steuergerät. Vergewissern Sie sich, dass sie beide die gleichen 12V oder 24V haben. Dann benötigen Sie auch einen LED-Transformator, der die installierte Last verarbeiten kann.

Wir sind auch in der Lage, LED-Streifen nach LED-Profilabmessungen zu fertigen.

Wenden Sie sich an unser Support-/Verkaufsteam, um ein Treppenbeleuchtungssystem zu realisieren, das Ihren Anforderungen entspricht!
