Beim 0/1-10V-LED-Dimmen wird die Helligkeit von LED-Leuchten mit Hilfe eines Dimmers eingestellt. Dabei wird die durch die LED-Leuchten fließende Strommenge gesteuert, so dass die Helligkeit der LED-Leuchten präzise geregelt werden kann. Diese Technik wird in einer Vielzahl von Anwendungen eingesetzt, z.B. in der Heimbeleuchtung, der Bühnenbeleuchtung und der kommerziellen Beleuchtung. 0-10V und 1-10V werden leicht verwechselt und sind fast das Gleiche. Dies ist ein zusätzlicher Artikel über Led-Dimmtechniken.
Was ist 0/1-10V Led Dimming?
0-10V Led Dimming ist eine LED-Dimming-Technologie, die zur Steuerung der Helligkeit von LEDs verwendet wird. Diese Technologie funktioniert über die Steuerung der Spannung der LED-Leuchten und ermöglicht eine präzise Steuerung der Helligkeit der LED. Die 0/1-10V Led Dimming-Technologie wird häufig in kommerziellen und industriellen Anwendungen wie Geschäften und Büros eingesetzt, da sie eine einfache und präzise Steuerung der Beleuchtung ermöglicht und unbegrenzte Lasten dimmen kann.
0/1-10V LED-Dimmen mit einem Dreh
Stellen Sie sich vor, Sie haben eine Lampe auf Ihrem Schreibtisch und möchten deren Helligkeit einstellen. An der Lampe befindet sich ein Hebel, den Sie drehen, um die Helligkeit des Lichts zu verändern. Durch das Drehen des Hebels sendet ein Steuergerät im Inneren der Lampe eine Nachricht an die Lampen mit unterschiedlichen Spannungen.
Nun stellen Sie sich die Spannung als das Gaspedal des Autos vor. Je mehr Sie Gas geben, desto schneller fließt die Spannung und gibt dem Auto den Befehl, das Licht heller zu brennen. Wenn Sie das Gaspedal ganz durchdrücken, brennt das Licht mit voller Leistung, und wenn Sie nur ein wenig Gas geben, brennt es schwach.
0/1-10V Dimmstandards
Es gibt zwei Standards für 0-10V und 1-10V Dimmen, die nicht miteinander kompatibel sind. Der Unterschied liegt in der Steuerspannung: Erzeugung oder Übertragung der Steuerspannung. Mit anderen Worten, der 0-10V-Steuerungstyp ist "Stromsenke" oder "Stromquelle". Diese Standards sind:
IES-Norm 60929 Anhang E
Der Standard verwendet "Stromsenken", die ursprünglich zum Dimmen von Leuchtstoffröhren verwendet wurden, aber seit kurzem auch in LED-Transformatoren eingesetzt werden.
"Stromsenke" bedeutet, dass das gesteuerte Gerät Spannung an den Controller liefert, der Controller aber die an die Leuchten zurückgegebene Spannung reduziert. In dieser Norm ist das Licht bei einer Spannung von 10 V maximal und bei einer Spannung von weniger als 1 V minimal.
Standard ESTA E1.3
Dieser Standard wurde zum Dimmen von Theaterbeleuchtung verwendet. Der Controller liefert eine niedrige Spannung an das gesteuerte Gerät unter "Stromquellensteuerung".
Das gesteuerte Gerät passt die Intensität der Beleuchtung entsprechend der Spannung an, wobei die maximale Intensität bei 10 V und die minimale Intensität bei 0 V erreicht wird.
So kommt es zu Kompatibilitätsproblemen, wenn der Dimmer ein 5-V-Signal sendet. Das Ergebnis ist dann möglicherweise nicht 50% der ursprünglichen Lichtstärke, sondern 30% oder sogar 80%. Auch das ist vor dem Kauf der Teile schwer zu wissen.
Was ist der Unterschied zwischen 0-10 und 1-10V Dimmen?
Der 0-10V-Dimmer verfügt über einen eingebauten EIN/AUS-Schalter, der 1-10V-Dimmer jedoch nicht, so dass das Licht nicht vollständig ausgeschaltet werden kann.
Probleme bei der Kombination
Wenn Controller und Dimmer nicht kompatibel sind, kann der Dimmbereich zu kurz sein oder das Licht kann flackern. Leider können Sie das in den meisten Fällen nur herausfinden, indem Sie es zuerst testen. Wenn Sie 0-10V-Dimmer an einen 1-10V-Transformator anschließen, kommt es zu Problemen wie Flackern, Stolpern und Lichtblitzen. Außerdem kann die LED-Lampe nicht vollständig abgeschaltet werden, bevor die Stromversorgung unterbrochen ist.
Wie funktioniert das 0/1-10V Led Dimming?
Das Dimmen von 0/1-10V-LEDs funktioniert über die Steuerung der Spannung, die an die LED-Leuchten angelegt wird. Der Dimmer steuert die Spannung, und die LED-Leuchten sind an einen dimmbaren Transformator angeschlossen. Wenn der Dimmer auf eine bestimmte Spannung eingestellt ist, passen die LEDs ihre Helligkeit automatisch entsprechend an. Dies wird erreicht, indem ein Signal vom Dimmerschalter an den LED-Transformator gesendet wird, der dann die Spannung entsprechend anpasst. Da die LEDs durch den Strom gesteuert werden, wird bei einer Reduzierung des Stroms auch der Strom, der durch die LEDs fließt, reduziert. Daher wird durch das Dimmen des Lichts der Stromverbrauch reduziert.
Zum Beispiel ist 0V pechschwarz und 10V ist hell. Beim Dimmen beträgt der Ausgangsstrom 10%, wenn die Spannung 1V beträgt und 100%, wenn die Spannung 10V beträgt.
0/1-10V Dimmer Installation

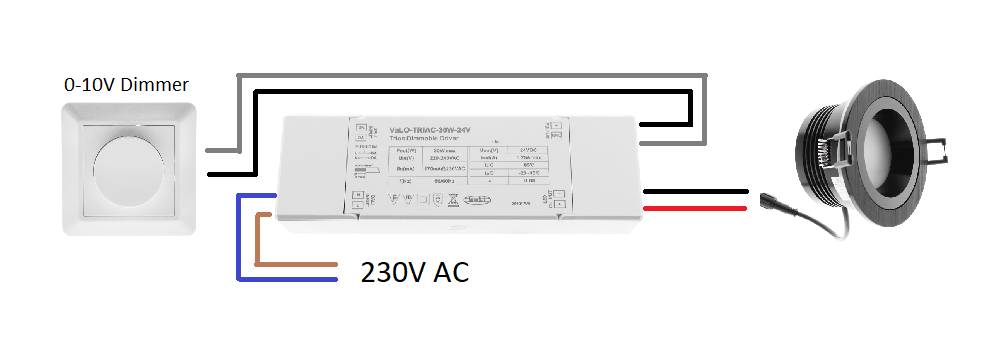

Wenn Sie einen 0-10V Dimmer installieren, müssen Sie 2 Drähte vom Dimmer zur Lichtsteuerung ziehen. Sie müssen auch den LED-Transformator mit Strom versorgen und dann die LED-Leuchten an den Transformator anschließen.
Wenn Sie beim Dimmen einer LED-Leuchte Geräusche hören, achten Sie auf die Verkabelung. Es scheint, dass die 0-10V DC-Leitungen zu nahe an den AC-Stromkabeln liegen und das Rauschen verursachen. Das Problem tritt auf, wenn die 0-10V DC-Leitungen nahe an den AC-Kabeln verlaufen oder im gleichen Kabelkanal wie die AC-Kabel verlegt sind. Stellen Sie also sicher, dass Sie abgeschirmte Kabel verwenden und dass die DC- und AC-Kabel getrennt verlegt werden.
Triac Dimmen vs. 0/1-10V Dimmen
Triac-Dimmen und 0-10V-Dimmen sind zwei verschiedene Techniken, um die Helligkeit von LEDs einzustellen. Sie werden oft verglichen, weil beide eine niedrige Spannung zur Steuerung der LED verwenden.
Triac-Dimmen funktioniert durch schnelles Ein- und Ausschalten des Stroms, während 0-10V-Dimmen durch die Steuerung der Spannung der LEDs funktioniert. Triac-Dimmen ist also energieeffizienter als 0-10V-Dimmen. Das liegt daran, dass die LEDs beim Dimmen nicht die ganze Zeit eingeschaltet sind und daher weniger Energie verbrauchen. Ein 0-10V-Dimmer verwendet Widerstände, um den Strom der LEDs zu regulieren, so dass ein Teil des Stroms in Wärme umgewandelt wird.
Wofür kann 0/1-10V Led Dimming verwendet werden?
Der 0/1-10V Led-Dimmer kann in einer Vielzahl von Anwendungen eingesetzt werden, z.B. in der Heimbeleuchtung, der Bühnenbeleuchtung und der kommerziellen Beleuchtung. In der Heimbeleuchtung kann der 0/1-10V Led-Dimmer verwendet werden, um in jedem Raum die perfekte Atmosphäre zu schaffen. Bei der Bühnenbeleuchtung können Sie mit ihm eine dynamischere Präsentation schaffen, indem Sie die Helligkeit der Lichter steuern. In der kommerziellen Beleuchtung kann er zur Steuerung der Helligkeit der Beleuchtung in einem Geschäft oder Büro eingesetzt werden.
0/1-10V Led Dimmen Vorteile
- Sehr einfach zu bedienen: Das Dimmen erfordert nur wenige Einstellungen.
- Hochpräzise: ermöglicht eine sehr feine Steuerung der LED-Helligkeit.
- Kostengünstig: erfordert wenig Wartung und ist relativ preiswert.
- Keine Grenzen: denn 0-10V Dimmen kann zu jeder Größe von LED-Transformatoren hinzugefügt werden
0/1-10V Led Dimming Nachteile
- Schwierig zu installieren: Das kann daran liegen, dass eine zusätzliche Verkabelung zum Dimmer erforderlich ist.
- Nicht so flexibel wie andere Dimmtechniken: die Spannung kann nur in 1-Volt-Schritten verändert werden.
- Schlechte Kompatibilität: 0/1-10V hat zwei Standards, die nicht miteinander kompatibel sind. Das bedeutet, dass Dimmer möglicherweise nicht korrekt mit Steuergeräten zusammenarbeiten.
- Rauschproblem: Da Steuerkabel oft im gleichen Kanal wie 230V-Kabel verlegt werden, kann der Dimmer Rauschen verursachen.
- Einfaches Mischen: Mischen Sie nicht 0-10V und 1-10V Dimmer und Controller. Dies führt zu Flackern.
Endlich
0/1-10V Led Dimming ist eine LED-Dimming-Technologie, die zur Steuerung der Helligkeit von LEDs verwendet wird. Sie funktioniert über die Steuerung der Spannung der LED-Leuchten und ermöglicht eine präzise Steuerung der Helligkeit der LEDs. Diese Technologie wird in einer Vielzahl von Anwendungen eingesetzt, z.B. in der Heimbeleuchtung, der Bühnenbeleuchtung und der kommerziellen Beleuchtung. Sie hat mehrere Vorteile, wie z.B. Benutzerfreundlichkeit, Genauigkeit und Kosteneffizienz. Sie hat jedoch auch einige Nachteile, wie z.B. die Schwierigkeit der Installation und die Kompatibilität.
Spezialist für Led-Dimmen
LedStore ist seit 2010 ein Experte für LED-Beleuchtung und Lichtdesign. Wir verfügen über eine eigene Produktdesignabteilung, so dass unsere Produkte technisch auf dem neuesten Stand sind. Die Produkte haben eine Garantie von bis zu 7 Jahren. Wir führen auch die Wartung der Beleuchtung durch.
Wir konzentrieren uns auf temperaturgeregelte Leuchten mit hoher Farbwiedergabe, damit sie brillant funktionieren und lange halten. Wir führen pro Jahr etwa 500 Beleuchtungsentwürfe für unsere Kunden durch. Lesen Sie hier mehr oder bestellen Sie ein Design
Wir bieten einen Service für maßgefertigte LED-Leisten, d.h. maßgefertigte LED-Leisten in Aluminiumprofilen. Auch installiert. Wussten Sie schon? LedStore bietet Lichtdesign ab 169 Euro für das ganze Haus!
Denken Sie daran, dass wir Ihnen jederzeit per E-Mail(myynti@ledstore.fi) und per Telefon (045 251 4510) zur Seite stehen. Wie immer können Sie Fotos von Ihren eigenen Projekten in den sozialen Medien unter #ledstorefi IG und ledstore.fi FB teilen. Wir freuen uns, wenn Sie uns zeigen, was Sie mit unseren LEDs alles anstellen können, und es hilft uns, all diejenigen zu inspirieren, die sich nicht sicher sind , wie leistungsfähig und fantastisch LEDs sind. Wussten Sie, dass wir bereits über 3500 Bilder von Installationen mit unseren LEDs in unserer Galerie haben?
Fotogalerie von Led-Leuchten:
Produktgalerie: Bilder von Produkten an verschiedenen Installationsorten
Indirektes Licht: indirektes Licht in verschiedenen Räumen
Raumspezifisch: Licht in verschiedenen Räumen
Referenzen: komplette Häuser, die fotografiert wurden
FAQ
1. Mitä tarkoittaa 0-10V LED-himmennys?
0-10V LED-Dimmen ist eine Technologie zur Beleuchtungssteuerung, bei der die Helligkeit einer Leuchte durch eine Spannung von 0-10 Volt gesteuert wird. 0V entspricht der minimalen Helligkeitsstufe der Leuchte oder dem Ausschalten, während 10V die volle Helligkeit der Leuchte darstellt. Dieses System ist wegen seiner Einfachheit und Zuverlässigkeit sehr beliebt.
2. Miten 0-10V LED-himmennys toimii?
Der 0-10V LED-Dimmer funktioniert über eine Signalleitung zwischen dem Steuersystem und der LED-Leuchte. Die Steuereinheit sendet eine 0-10V-Spannung an die Leuchte, die die Helligkeit des Lichts entsprechend anpasst. Dadurch ist die Dimmtechnik linear und präzise einstellbar.
3. Mitkä ovat 0-10V LED-himmennyksen edut?
Zu den Vorteilen der 0-10V LED-Dimmung gehören die einfache Installation, die zuverlässige Leistung und die lineare Lichtsteuerung. Sie eignet sich besonders für große Beleuchtungsanlagen wie Büros und Industrieanlagen und bietet eine gute Kompatibilität mit einer Vielzahl von Leuchtenmodellen.
4. Onko 0-10V LED-himmennys yhteensopiva kaikkien LED-valaisimien kanssa?
Nein, der 0-10V LED-Dimmer ist nicht mit allen LED-Leuchten kompatibel. Die Leuchten müssen das 0-10V-Steuerungsprotokoll unterstützen. Vor dem Kauf eines Systems ist es wichtig, die Kompatibilität zwischen der Leuchte und dem Steuerungssystem sicherzustellen.
5. Miten 0-10V LED-himmennys eroaa DALI-järjestelmästä?
Die 0-10V LED-Dimmung ist einfacher und verwendet ein analoges Signal, um die Helligkeit des Lichts einzustellen, während DALI ein digitales System ist, das vielseitigere Steuerungsmöglichkeiten bietet, wie die Steuerung einzelner Leuchten und vorprogrammierter Beleuchtungssituationen. 0-10V ist preiswerter und eignet sich gut für eine einfache Beleuchtungssteuerung.
6. Voiko 0-10V LED-himmennystä käyttää yhdessä älyvalaistusjärjestelmien kanssa?
Ja, der 0-10V LED-Dimmer kann mit intelligenten Beleuchtungssystemen verwendet werden, aber er benötigt einen Adapter oder Controller, der die digitalen Signale des intelligenten Systems in analoge 0-10V Signale umwandelt. So kann der Dimmer in intelligente Beleuchtungslösungen integriert werden.
7. Mitä ongelmia voi esiintyä 0-10V LED-himmennyksen kanssa?
Zu den häufigsten Problemen gehören Inkompatibilitätsprobleme zwischen dem Controller und den Leuchten, eine falsch installierte Verkabelung und ungleichmäßiges Dimmen der Leuchten. Außerdem können Signalstörungen die Gleichmäßigkeit des Dimmens beeinträchtigen, insbesondere wenn die Verkabelung lang ist.
8. Onko 0-10V LED-himmennys energiatehokasta?
Ja, die 0-10V LED-Dimmung ist energieeffizient, denn sie ermöglicht es Ihnen, die Lichtintensität genau nach Ihren Bedürfnissen einzustellen. Das reduziert den Energieverbrauch und verlängert die Lebensdauer der Leuchten.
9. Mihin käyttökohteisiin 0-10V LED-himmennys sopii parhaiten?
Der 0-10V LED-Dimmer eignet sich besonders für große Räume wie Büros, Industrieanlagen, Schulklassen und öffentliche Gebäude. Seine Zuverlässigkeit und Einfachheit machen ihn zu einer idealen Lösung für die grundlegende Beleuchtungssteuerung.
10. Kuinka asentaa 0-10V LED-himmennysjärjestelmä?
Achten Sie bei der Installation darauf, dass die Leuchten und das Steuergerät kompatibel sind. Die Verkabelung zwischen dem Steuergerät und den Leuchten muss korrekt angeschlossen werden, und die Länge der Signalkabel muss berücksichtigt werden, um Störungen zu vermeiden. Es wird empfohlen, einen professionellen Installateur zu beauftragen, um sicherzustellen, dass das System ordnungsgemäß funktioniert.
