LED-Beleuchtungsbänder sind eine beliebte und vielseitige Möglichkeit, Licht in Wohnungen, Arbeitsräume und öffentliche Umgebungen zu bringen. Aber damit die Beleuchtung zuverlässig und sicher funktioniert, ist eine Sache besonders wichtig: die Wahl des LED-Leistenkabels. Die Wahl des richtigen Kabels hat direkten Einfluss darauf, wie gut die Beleuchtung funktioniert, wie einfach sie zu installieren ist und wie das Endergebnis aussieht. In diesem Artikel gehen wir darauf ein, welche Art von Kabel für die verschiedenen Arten von LED-Leuchtbändern geeignet ist, wie sich Kabelfarbe und -breite auf die Installation auswirken und welche praktischen Tipps Sie beachten sollten. Wir bieten Ihnen fachkundige Hilfe für den gesamten Prozess - vom Design über Kabel, Leuchten, Steuerung und Installation.

1. einfarbiges LED-Band - ein zweiadriges Kabel ist ausreichend

Der einfarbige LED-Streifen ist eine einfache und effektive Lösung, zum Beispiel für indirekte Beleuchtung. In diesem Fall ist die Wahl des Kabels für den LED-Streifen einfach: ein zweiadriges Kabel ist ausreichend. Eine Ader führt zum Pluspol und die andere zum Minuspol. Die Qualität des Kabels ist dennoch wichtig - ein minderwertiges Kabel kann Spannungsabfälle oder sogar Überhitzung verursachen. Die Farbe des Kabels sollte entsprechend der Umgebung gewählt werden: Schwarz passt zu einem dunklen Hintergrund, Weiß zu einer hellen Oberfläche. Das zweiadrige Kabel lässt sich leicht direkt an die LED-Leiste löten oder mit Hebelsteckern verbinden. Wir bieten sowohl metrische Kabel als auch fertige Kabelsätze an, die direkt an den Streifen und die Stromversorgung passen. Mit der richtigen Wahl des Kabels ist die Installation schnell erledigt und die Beleuchtung funktioniert perfekt.

led-flachbandkabel-auswahl
Wenn Sie mit den Installationsarbeiten beginnen, benötigen Sie einen LED-Streifen, ein Aluminiumprofil, eine Blechdose und ein zweipoliges Schwachstromkabel.

2. CCT-Leuchtband - dreiadriges Kabel für die Farbtemperaturkontrolle

Das CCT-Leuchtband benötigt ein dreiadriges Kabel. Damit lassen sich zwei verschiedene Weißschattierungen - warm und kalt - steuern. Die dritte Ader dient als gemeinsame Plustaste. Die Auswahl des Kabels für das CCT-Leuchtband erfordert Präzision, da eine falsche Verkabelung dazu führen kann, dass die Steuerfunktion nicht funktioniert. Wir empfehlen, deutlich gekennzeichnete Kabel zu verwenden, bei denen die Farben der Drähte leicht zu unterscheiden sind. In der Praxis kann es jedoch Unterschiede zwischen den einzelnen Produktchargen geben. Daher ist es ratsam, die entsprechenden Anfangspunkte der Drähte und des LED-Streifens vor dem Zusammenbau und der Installation des Geräts zu überprüfen und zu testen.

Empfohlen werden Kolbenstecker, aber auch Hebelstecker können die Installation erleichtern, insbesondere bei engen Platzverhältnissen. Auch die Dicke des Kabels wirkt sich auf den Stromfluss aus - ein zu dünnes Kabel kann dazu führen, dass das Licht über große Entfernungen gedämpft wird. LedStore hilft Ihnen, die richtige Kabellänge und den richtigen Querschnitt für die Leistung des Streifens zu wählen. Bei richtiger Auswahl und Installation bietet das CCT-Band ein vielseitiges und angenehmes Beleuchtungserlebnis. Es sind auch fertige Kabelbäume mit Splittern erhältlich. Led CCT-Bänder haben keine vorgefertigten Stecker, so dass das Led-Band durch Löten mit dem Kabel verbunden wird.

Auswahl an Flachbandkabeln, dreipoliger Kabelbaum, Transformator, Controller
Für die Installation eines CCT-Scheinwerfer-Kits benötigen Sie einen Transformator, dreiadrige Kabel und einen Druckknopf, mit dem Sie die Farbtemperatur und die Helligkeit der Lichter steuern können.

3) RGB+W LED-Band - fünfadriges Kabel für Farben und Weiß

Das RGB+W-LED-Band kombiniert farbige Lichter und eine separate weiße LED, daher benötigt es ein fünfadriges Kabel. Jede Farbe (R, G, B) und Weiß hat ihren eigenen Leiter, und eine gemeinsame Plusleitung ist ebenfalls erforderlich. Die Wahl des Kabels für den RGB+W-LED-Streifen erfordert Sorgfalt, da die Anzahl der Adern die Installation zusätzlich erschwert. Vier- und fünfadrige Kabel sind leicht zu verwechseln. Denken Sie daran, dass RGB ohne Weiß mit vier Leitern auskommt, aber wenn Weiß enthalten ist, sollten es fünf sein.

Die Breite des Kabels ist größer als bei einfacheren Kabeln, daher ist es ratsam, genügend Platz für die Installation einzuplanen. Das Einstecken gewährleistet den besten Kontakt, aber Hebelstecker funktionieren auch bei kurzen Zügen. Unser Sortiment umfasst Kabel, die speziell für RGB+W-Bänder entwickelt wurden und direkt in Controller und Netzteile passen. Wenn das Kabel richtig ausgewählt ist, funktioniert das RGB+W-Band richtig und bietet sowohl Stimmungslicht als auch praktisches weißes Licht in verschiedenen Helligkeitsstufen.

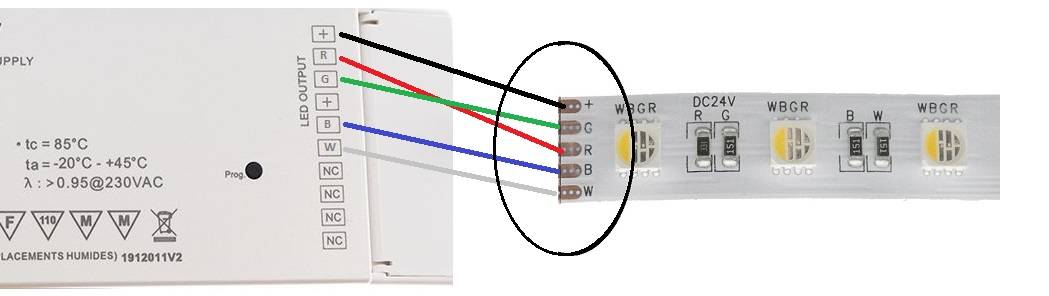

Auswahl der LED-Bandkabel, bei RGB+W-Bändern können sich die Drähte überkreuzen
Die Drähte kreuzen sich manchmal bei der Installation. Seien Sie also vorsichtig, wenn Sie die Drähte mit dem Transformator verbinden.

4. RGB+CCT-Leuchtband - sechsadriges Kabel erfordert Platz und Präzision

Das RGB+CCT-LED-Band ist die vielseitigste Option und benötigt zur Steuerung ein sechsadriges Kabel. Damit können Sie sowohl die Farbe als auch das einstellbare Weiß steuern. Die Wahl des Kabels für das RGB+CCT-LED-Band ist besonders wichtig, weil das Kabel breit ist und Platz für die Installation benötigt. Das Aufspulen ist fast unerlässlich, um sicherzustellen, dass alle Drähte ordnungsgemäß an dem Band befestigt sind. Hebelstecker können für kurze Züge funktionieren, aber langfristige Haltbarkeit erfordert Löten.

Die Kabelbreite kann bis zu 10 mm betragen, daher sollten die Abmessungen des Installationsprofils vorher überprüft werden. LedStore bietet Kabel an, die speziell für RGB+CCT-Bänder entwickelt wurden und mit Controllern und Netzteilen kompatibel sind. Mit dem richtigen Kabel sind sogar lange Strecken von 20-30 Metern bis zum Transformator ohne weiteres möglich.

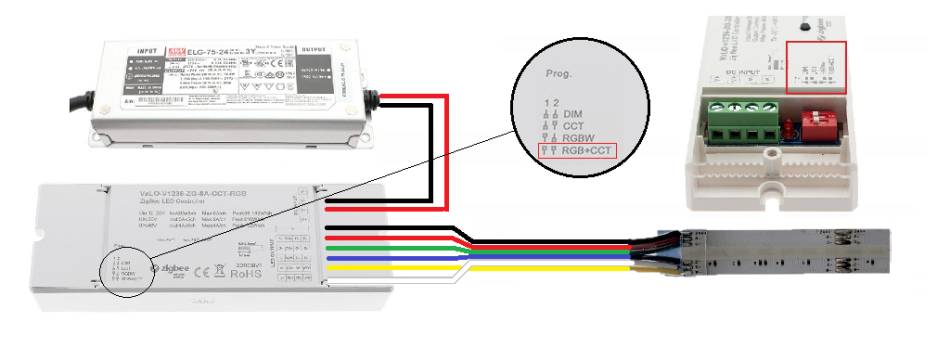

LED-Flachbandkabelauswahl ZIGBEE-Empfänger und RGBCCT-LED-Flachbandverbindung
Für den ZIGBEE-Empfänger und den Anschluss der RGB+CCT-LED-Leuchtbänder müssen Sie auch die Einstellung des Empfängers auf RGB+CCT ändern.

5. die Kabelfarbe und -breite - schließen Sie die Installation sauber ab

Die Farbe und die Breite des Kabels beeinflussen sowohl das Aussehen als auch die Praktikabilität der Installation. Ein schwarzes Kabel passt zu einer dunklen Umgebung, z. B. hinter einem Schrank oder einem schwarzen Profil. Weißes Kabel ist für helle Oberflächen und freiliegende Installationen geeignet. Die Wahl des Kabels für Ihre Led-Leiste ist nicht nur eine technische Entscheidung - sie beeinflusst auch das optische Ergebnis. Breitere Kabel, wie z.B. sechsadrige, erfordern mehr Platz und eine sorgfältige Verlegung.

Wir helfen Ihnen bei der Wahl der richtigen Kabelbreite und bieten bei Bedarf maßgeschneiderte Lösungen an. Bei der Installation ist es ratsam, Kabelverschraubungen zu verwenden, um das Kabel zu schützen und ihm ein professionelles Finish zu verleihen, insbesondere bei einfach isolierten Flachkabeln (RGB+W und RGB+CCT). Die Biegsamkeit des Kabels wirkt sich auch darauf aus, wie einfach es ist, das Kabel in engen Räumen zu installieren. Im Prinzip sind Schwachstromkabel sehr flexibel. Wenn das Kabel richtig ausgewählt ist, geht die Installation schneller und die Beleuchtung funktioniert zuverlässig.

Led-Lichtinstallation als Aufputz, Aufputzprofil und Kabelkanal für Kabel
Für die Installation des LED-Lichtbands ist ein Leerrohr in den Überlandleitungen erforderlich.

Zusammenfassung - Die Wahl des Kabels für die Led-Leiste spielt eine wichtige Rolle für den Erfolg der Installation

Die Wahl des Kabels für Ihren Led-Streifen ist ein entscheidender Bestandteil eines erfolgreichen Beleuchtungsprojekts. Das richtige Kabel sorgt dafür, dass die Lichter wie geplant funktionieren, die Installation sicher ist und das Endergebnis sauber ist. Die Anzahl, Farbe und Breite der Kabeladern sollte auf den Typ des Streifens und die Installationsumgebung abgestimmt sein. Spiral- oder Hebelverbinder schließen die Verbindungen ab, und ein Qualitätskabel wird jahrzehntelang halten.

LedStore bietet fachkundige Unterstützung während des gesamten Prozesses - vom Entwurf über Kabel, Leuchten, Steuerung und Installation. Mit dem richtigen Kabel funktioniert der LED-Streifen zuverlässig und das Beleuchtungsprojekt ist von Anfang bis Ende ein Erfolg.

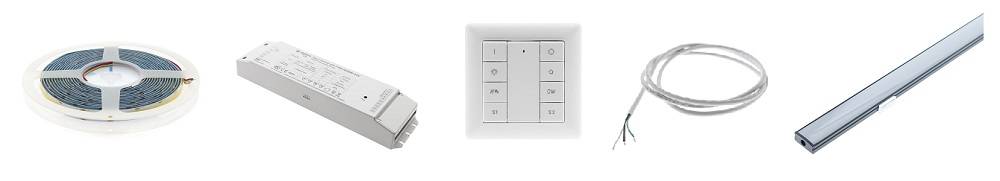

Led strip installation produkte
Das LED-Bandkabel ist ein wichtiger Teil der Installation. Das Bild zeigt ein weißes CCT-Kabel mit Zigbee-Steuerung, ein schwarzes Oberflächenprofil für den LED-Streifen und einen CCT-Streifen (farbtemperaturgesteuert).

Entdecken Sie das LedStore Kabelsortiment

Werfen Sie einen Blick auf unser breites Angebot an Kabeln und kontaktieren Sie uns für die Verkabelung, wenn Sie diese benötigen. Für alle Ihre LED-Bedürfnisse bieten wir einen persönlichen Service für Privat- und Geschäftskunden.

Lesen Sie mehr über die Installation von LED-Streifen und andere technische Fragen in verschiedenen Artikeln in unserem Blog, wie zum Beispiel

1. Mikä kaapeli sopii yksiväriselle led-nauhalle?

Für einen einfarbigen LED-Streifen ist ein zweiadriges Kabel mit einer Plus- und einer Minusleitung ausreichend.

2. Tarvitaanko CCT-led-nauhalle erityinen kaapeli?

Ja, das CCT-Band benötigt ein dreiadriges Kabel, damit das warme und das kalte Weiß separat eingestellt werden können.

3. Mikä kaapeli sopii RGB+CCT-led-nauhalle?

RGB+CCT erfordert ein sechsadriges Kabel, damit die Farbe und das einstellbare Weiß gesteuert werden können.

4. Miten kaapelin väri vaikuttaa asennukseen?

Die Farbe des Kabels sollte entsprechend der Umgebung gewählt werden: Schwarz passt zu einem dunklen Hintergrund, Weiß zu einer hellen Oberfläche.

5. Voiko kaapelin liittää ilman kolvausta?

Ja, auch Hebelverbindungen sind eine gute Option, aber die beste und haltbarste Verbindung ist die Kolbenverbindung.
