Einer der wichtigsten Aspekte der Beleuchtung ist die Möglichkeit, die Helligkeit zu regulieren. Hier kommen die Dimmtechniken ins Spiel, und in den letzten Jahren hat sich die LED-Dimmung erheblich weiterentwickelt. In diesem Artikel werfen wir einen kurzen Blick auf die verschiedenen Dimmtechniken, die für LED-Leuchten verfügbar sind, auf ihre Vor- und Nachteile und darauf, wie Sie die richtige Technik für Ihre Bedürfnisse auswählen.

Was ist Dimmen?

Dimmen bedeutet die Möglichkeit, die Helligkeit einer Lichtquelle anzupassen. Dies kann durch verschiedene Methoden erreicht werden, z. B. durch Änderung der Spannung (V) oder des Stroms (A), die an das Licht angelegt werden, oder durch elektronische Anpassung der Lichtmenge. Das Dimmen ist aus einer Reihe von Gründen wichtig, z.B. um Energie zu sparen, eine stimmungsvolle Beleuchtung zu erzielen und die perfekte Atmosphäre für verschiedene Situationen zu schaffen.

Techniken zum Dimmen von Led

Es gibt verschiedene LED-Dimm-Technologien, die jeweils ihre eigenen Vor- und Nachteile haben. Dazu gehören:

Die älteste Dimmtechnologie. Sogar von Hand dimmbar. Bild von Pexels
Die älteste Dimmtechnologie. Entfernen Sie die Glühbirne. Bild von Pexels

Analoge Dimmtechniken

ALTE SCHULE! Analoge Dimmtechniken sind Techniken, die analoge Signale zur Steuerung der Intensität von LED-Leuchten verwenden. Zu diesen Techniken gehören Potentiometer-, Widerstands-TRIAC- und 0-10V-Dimmtechniken.

Potentiometer dimmen

Das Dimmen mit einem Potentiometer ist eine einfache und unkomplizierte Technik zum Einstellen der Intensität einer LED-Leuchte. Dabei wird ein variabler Widerstand, ein so genanntes Potentiometer, verwendet, um den durch den LED-Schaltkreis fließenden Strom einzustellen. Diese Methode ist relativ preiswert und einfach zu installieren, hat aber einige Einschränkungen. Sie eignet sich zum Beispiel nicht zum Dimmen einer großen Anzahl von LEDs und kann in manchen Fällen Flackern oder Farbveränderungen verursachen.

Reaktion auf Dimmen

Das Dimmen mit einem Widerstand ähnelt dem Dimmen mit einem Potentiometer, aber es wird ein fester Widerstand verwendet, um den Strom, der durch die LED-Schaltung fließt, anzupassen. Auch diese Methode ist relativ preiswert und einfach zu installieren, hat aber einige Einschränkungen. Wie die Potentiometer-Dimmung ist sie zum Beispiel nicht für das Dimmen einer großen Anzahl von LEDs geeignet und kann in manchen Fällen Flimmern oder Farbveränderungen verursachen.

0-10V Dimmen

0-10V Dimmen ist eine anspruchsvollere Methode zur Steuerung der Intensität von LED-Licht, bei der ein Niederspannungssignal verwendet wird, um den durch den LED-Schaltkreis fließenden Strom anzupassen. Diese Methode eignet sich zum Dimmen großer Mengen von LEDs und verursacht kein Flimmern oder Farbveränderungen. Sie ist jedoch teurer und komplexer in der Installation als andere analoge Dimmmethoden.

TRIAC Pfennige

TRIAC-Dimmen ist eine Form des analogen Dimmens, bei der die an die LED-Leuchten abgegebene Leistung (W) gesteuert wird. Diese Methode wird häufig in Privathaushalten eingesetzt, da sie mit den meisten herkömmlichen Wanddimmern kompatibel ist. Sie kann jedoch manchmal dazu führen, dass die LED-Leuchten flackern oder ihre Farbe ändern.

TRIAC Dimmen ist auch als PHASE CUT Dimmen bekannt. Der Begriff leitet sich von der Art des Dimm-Pols ab. Die Phasenabschaltung funktioniert, indem ein Teil des Wechselstroms abgeschaltet wird. Die Abschaltung kann in TRAILING EDGE oder LEADING EDGE erfolgen.

Analoge Dimmtechniken sind im Allgemeinen billiger als digitale Dimmtechniken, haben aber einige Einschränkungen. Außerdem bieten diese Techniken nicht die fortschrittlichen Funktionen digitaler Dimmtechniken, wie z.B. die Fernsteuerung und "Szenen".

Digitale Dimmtechnologien

Neben den traditionellen analogen Dimmtechnologien gibt es jetzt auch mehrere digitale Dimmtechnologien auf dem Markt. Diese Technologien bieten eine größere Präzision und Kontrolle beim Dimmen sowie eine verbesserte Energieeffizienz und eine längere Lebensdauer der LED-Leuchten.

Pulsbreitenmodulation (PWM) Dimmen

Pulsweitenmodulation (PWM) ist eine digitale Dimmtechnologie, bei der LED-Leuchten mit hoher Frequenz schnell ein- und ausgeschaltet werden. Dadurch entsteht die Illusion eines gedämpften Lichts, während gleichzeitig eine hohe Effizienz und eine lange Lebensdauer gewährleistet sind. PWM-Dimmen wird häufig in kommerziellen, industriellen und häuslichen Anwendungen eingesetzt, wo eine präzise Steuerung der Lichtstärke erforderlich ist. Die älteste digitale Dimmmethode.

DALI (Digital Addressable Lighting Interface) Menüs

Digital Addressable Lighting Interface (DALI) ist ein digitales Kommunikationsprotokoll, das die Steuerung von einzelnen LED-Leuchten oder Leuchtengruppen ermöglicht. DALI ermöglicht die präzise Steuerung von Helligkeit und Farbe der Leuchten sowie die Einstellung von Zeitplänen und 'Szenen'. Es wird häufig in kommerziellen und industriellen Umgebungen, Hotels und gehobenen Wohnungen eingesetzt.

Radiofrequenz (RF) Dimmtechnologie

Beim Dimmen über Funk werden Radiowellen verwendet, um mit LED-Leuchten zu kommunizieren und diese zu steuern. Die Methode ist sehr flexibel und kann LED-Leuchten aus der Ferne steuern, was sie zu einer beliebten Wahl für kleinere Standorte macht. RF-Dimming ist einfach zu installieren, aber das Signal hat nur eine Reichweite von 20-30 Metern und kann empfindlich auf RF-Interferenzen reagieren.

Zigbee Dimmer

Zigbee ist ein drahtloses Kommunikationsprotokoll, bei dem Geräte ein Mesh-Netzwerk bilden. Zigbee ist bei Hausautomatisierungssystemen sehr beliebt. Es ermöglicht die Steuerung von LED-Leuchten über eine Smartphone- oder Tablet-App sowie die Integration mit anderen Smart Home-Geräten wie Thermostaten und Sicherheitssystemen. Zigbee Dimming wird häufig in Wohnumgebungen eingesetzt, da es eine bequeme und einfach zu bedienende Lösung für die Steuerung von LED-Leuchten bietet.

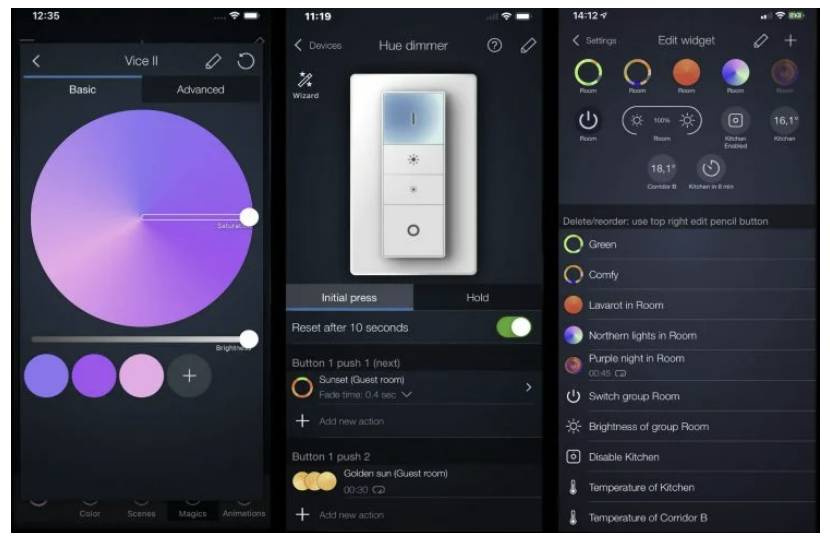

ICOnnecthue Bedienfeld - Dimmtechniken Artikel
ICOnnecthue Steuerplatine

Bluetooth Low Energy (BLE)

Bluetooth Low Energy (BLE) ist ein drahtloses Kommunikationsprotokoll ähnlich wie Zigbee, jedoch mit einer etwas geringeren Reichweite. BLE wird häufig in kleineren Wohn- oder Geschäftsräumen eingesetzt, wo eine kürzere Reichweite ausreicht. Wie Zigbee ermöglicht auch BLE die Steuerung von LED-Leuchten über eine Smartphone- oder Tablet-App sowie die Integration mit anderen Smart Home-Geräten.

Materie

Matter verwendet die Thread-Technologie. Matter ist die neueste Dimmtechnologie und das neueste Kommunikationsprotokoll, mit dem sich Geräte über ein stromsparendes Mesh-Netzwerk einfach verbinden und miteinander kommunizieren können. Es nutzt auch WIFI und Bluetooth, um sich mit Matter-Geräten zu verbinden. Matter-Geräte können TRIAC oder PWM verwenden, um LED-Leuchten zu dimmen. Wie Zigbee ermöglicht Matter die Steuerung von LED-Leuchten über eine Smartphone- oder Tablet-App und die Integration mit anderen Smart Home-Geräten. Die ersten Matter-Geräte werden nicht vor 2023 auf den Markt kommen und Matter wird mit Zigbee kompatibel sein, z.B. mit einem Philips HUE Hub.

Hybrides Dimmen

Hybrides Dimmen ist eine Kombination der oben genannten Methoden, bei der eine Kombination aus PWM, analogem und digitalem Dimmen verwendet wird, um die gewünschte Helligkeitsstufe zu erreichen. Diese Methode ist sehr effizient und kann eine große Bandbreite an Helligkeitsstufen erzeugen, aber sie kann teurer sein und ist nicht immer mit allen LED-Leuchten kompatibel. Viele Smart LED-Transformatoren sind von diesem Typ, wie z.B. die 4IN1-Transformatoren.

Beleuchtung im Essbereich. Dimmtechnik TRIAC Image by Pexels.
Beleuchtung im Essbereich. Bild von Pexels.

Die Wahl der richtigen Dimmtechnik

Bei der Wahl der LED-Dimmtechnologie gibt es mehrere Faktoren zu berücksichtigen, wie z.B. Kosten, Kompatibilität und die spezifischen Anforderungen Ihrer Anwendung.

  1. Kosten: TRIAC-Dimmen ist im Allgemeinen die kostengünstigste Lösung für ältere Installationen. Digital ist am besten für neue Installationen geeignet.
  2. Kompatibilität: Stellen Sie sicher, dass die von Ihnen gewählte Dimmtechnologie mit den von Ihnen verwendeten LED-Leuchten kompatibel ist.
  3. Spezifische Anforderungen: Berücksichtigen Sie die spezifischen Anforderungen Ihrer Anwendung, z. B. ob Flimmern ein Problem darstellt oder ob Sie eine große Bandbreite an Helligkeitsstufen benötigen.

Zusammenfassung

Zusammenfassend lässt sich sagen, dass es verschiedene Dimmtechnologien für LED-Leuchten gibt, die jeweils ihre eigenen Vor- und Nachteile haben. Herkömmliche analoge Dimmtechnologien sind einfach und preiswert, bieten aber nicht die Genauigkeit und Kontrolle digitaler Dimmtechnologien. Digitale Dimmtechnologien wie DALI, Zigbee und RF bieten mehr Genauigkeit, Kontrolle, Energieeffizienz und eine längere Lebensdauer für LED-Leuchten, können aber teurer sein und erfordern mehr technisches Fachwissen. Bei der Auswahl einer Dimmtechnologie ist es wichtig, die spezifischen Bedürfnisse und Anforderungen des Standorts zu berücksichtigen.

Dimmtechniken sind uns vertraut

LedStore ist seit 2010 ein Experte für LED-Beleuchtung und Lichtdesign. Wir verfügen über eine eigene Produktdesignabteilung, so dass unsere Produkte technisch auf dem neuesten Stand sind. Die Produkte haben eine Garantie von bis zu 7 Jahren. Wir führen auch die Wartung der Beleuchtung durch.

Wir konzentrieren uns auf temperaturgeregelte Leuchten mit hoher Farbwiedergabe, damit sie brillant funktionieren und lange halten. Wir führen pro Jahr etwa 500 Beleuchtungsentwürfe für unsere Kunden durch. Lesen Sie hier mehr oder bestellen Sie ein Design

Wir bieten einen Service für maßgefertigte LED-Leisten, d.h. maßgefertigte LED-Leisten in Aluminiumprofilen. Auch installiert. Wussten Sie schon? LedStore bietet Lichtdesign ab 169 Euro für das ganze Haus!

Denken Sie daran, dass wir Ihnen jederzeit per E-Mail(myynti@ledstore.fi) und per Telefon (045 251 4510) zur Seite stehen. Wie immer können Sie Fotos von Ihren eigenen Projekten in den sozialen Medien unter #ledstorefi IG und ledstore.fi FB teilen. Wir lieben es, die coolen Dinge zu sehen, die mit unseren LEDs gemacht werden, und es hilft uns, all diejenigen zu inspirieren, die sich nicht sicher sind, wie leistungsstark und fantastisch LEDs sind. Wussten Sie, dass wir bereits über 3500 Bilder von unseren LED-Installationen in unserer Galerie haben?

Fotogalerie von Led-Leuchten:

Produktgalerie: Bilder von Produkten an verschiedenen Installationsorten

Indirektes Licht: indirektes Licht in verschiedenen Räumen

Raumspezifisch: Licht in verschiedenen Räumen

Referenzen: komplette Häuser, die fotografiert wurden



1. Mitä eroa on TRIAC- ja 1–10 V -himmennyksellä?

Beim TRIAC-Dimmen wird die Lichtmenge durch Abschalten eines Teils der Netzversorgung gesteuert, während beim 1-10 V-Dimmen die Helligkeit des Lichts durch ein Niederspannungssignal über ein separates Dimmergerät gesteuert wird. TRIAC ist in älteren Systemen häufiger anzutreffen und eignet sich gut für die einfache Dimmung zu Hause, während ein 1-10 V-System präziser ist und eine separate Verkabelung für die Steuerung erfordert.

2. Voiko kaikkia LED-valoja himmentää?

Nicht alle LED-Leuchten können gedimmt werden. Dimmbare LED-Leuchten haben einen separaten Steuerkreis, mit dem die Lichtleistung eingestellt werden kann. Es ist wichtig, dass sowohl die Lampe als auch der Dimmer kompatibel sind, um z.B. Flackern oder Schäden an der Leuchte zu vermeiden.

3. Miten LEDien himmennys vaikuttaa valon laatuun?

Wenn es richtig gemacht wird, beeinträchtigt das Dimmen die Qualität des Lichts kaum. Die heutigen LED-Komponenten und fortschrittlichen Steuerschaltungen ermöglichen ein nahezu flimmerfreies und in der Farbtemperatur einheitliches Licht über den gesamten Dimmbereich. Ungeeignete Treiber oder inkompatible Leuchten können Flimmern oder Farbveränderungen verursachen.

4. Mitä etuja DALI-himmennysjärjestelmä tarjoaa verrattuna perinteisiin vaihtoehtoihin?

DALI (Digital Addressable Lighting Interface) bietet eine präzisere und vielseitigere Beleuchtungssteuerung. Sie können individuelle Beleuchtungseinstellungen, Zeitpläne und Gruppen konfigurieren, so dass Sie die Beleuchtung präzise an verschiedene Räume, Situationen oder Tageszeiten anpassen können. Es eignet sich besonders für große Räume und Smart Home-Systeme.

5. Miten varmistetaan häiriötön himmennys ilman välkkymistä?

Wählen Sie einen hochwertigen und kompatiblen Dimmer und eine LED-Leuchte oder einen Treiber. Vergewissern Sie sich immer im Voraus, dass die LED als dimmbar gekennzeichnet ist und dass der Dimmer mit der Dimmtechnologie (TRIAC, 1-10 V, DALI usw.) kompatibel ist. Auch bei der Installation und Verkabelung sollten Sie sorgfältig vorgehen, um elektrische Interferenzen und übermäßiges Flimmern zu minimieren.
