In diesem Artikel werden wir die Auswirkungen des Profils auf das Licht des LED-Streifens in der Praxis diskutieren. Wir erklären, wie das Profil des LED-Streifens - seine Abmessungen und die Art des gewählten Diffusors - das Endergebnis beeinflusst. Wir geben Tipps, wie Sie das richtige Profil für Ihren LED-Streifen auswählen. Die in diesem Artikel angegebenen Lichtwinkel und Lichtdaten sind Richtwerte.
Wie verändert das LED-Streifenprofil das Licht?
Der LED-Streifen sollte immer im Profil montiert werden, damit die Wärme aus dem LED-Streifen entweichen kann. Dies erhöht die Lebensdauer des LED-Streifens. Das Profil schützt den LED-Streifen außerdem vor Dellen, Staub und Fett.
Bei der Gestaltung sollte die Wirkung des Profils auf das Licht des LED-Streifens berücksichtigt werden. Die Wahl des Profils des LED-Streifens hat Auswirkungen auf den Winkel des Lichts, die Richtung des Lichts und die Helligkeit des Lichts. Ein und derselbe LED-Streifen kann mit verschiedenen Profilen sehr unterschiedlich aussehen. Auch die Richtung des Profils wirkt sich auf das Licht aus. Ein an der Wand montiertes Profil lenkt einen Teil des Lichts auf die Wand und erzeugt durch Reflexion zusätzliches Licht. Und wenn das Licht auf eine reflektierende Oberfläche gerichtet wird, haben auch der Farbton und der Glanz der reflektierenden Oberfläche einen erheblichen Einfluss auf die Lichtmenge.
Die Abmessungen des Profils beeinflussen den Öffnungswinkel. Je höher die Profilkanten im Verhältnis zur inneren Breite sind, desto tiefer wird der LED-Streifen positioniert. Die Innenwände eines schmalen und hohen Profils schneiden das Licht ab, wodurch der Strahl verengt wird.
Die Art des Diffusors beeinflusst die Helligkeit des Lichts, den Öffnungswinkel und das Aussehen der Lösung. Ein durchsichtiger Diffusor lässt das meiste Licht durch, kann aber zu Blendeffekten führen, bei denen der LED-Streifen sichtbar ist, was optisch nicht unbedingt ansprechend ist.
Profil Proportionen
Das Profil des LED-Streifens kann die Lichtverteilung des LED-Streifens verengen oder verändern, weil die Innenwände des Profils die seitlichen Strahlen blockieren. Der Öffnungswinkel gibt an, wie weit sich das Licht aus dem Profil heraus ausbreitet.
Der geometrische maximale Anfahrwinkel kann als Referenzmodell verwendet werden. Dieser hängt von dem Verhältnis zwischen der Innenbreite des Profils und der Wandhöhe ab. Mit Hilfe grundlegender geometrischer Logik lässt sich feststellen, dass der Öffnungswinkel für das Licht der LED-Leiste umso kleiner ist, je höher das Profil im Verhältnis zu seiner Breite ist.
Verschiedene Arten von Diffusorprofilen
Der Hauptzweck des Profildiffusors besteht darin, den LED-Streifen vor Schmutz und Staub zu schützen. Das Profil des LED-Streifens sieht ohne den Diffusor nicht fertig aus. Die Wahl des Diffusors wirkt sich nicht nur auf das Aussehen aus, sondern auch auf die Menge des austretenden Lichts (Lichtdurchlässigkeit) und den Komfort (Blendung, Weichheit).
Klarer Diffusor (klar)
- Vorteile: hohe Lichtdurchlässigkeit (das meiste Licht geht raus), "schärfere" Lichtverteilung (
- Nachteile: kann blenden, LED-Streifen kann durchschaut werden
- Typisch: Erzeugt schärfere Schatten, der Winkel der Lichtöffnung folgt der Grundverteilung des LED-Streifens, aber die Wände des Profils können schmaler werden.

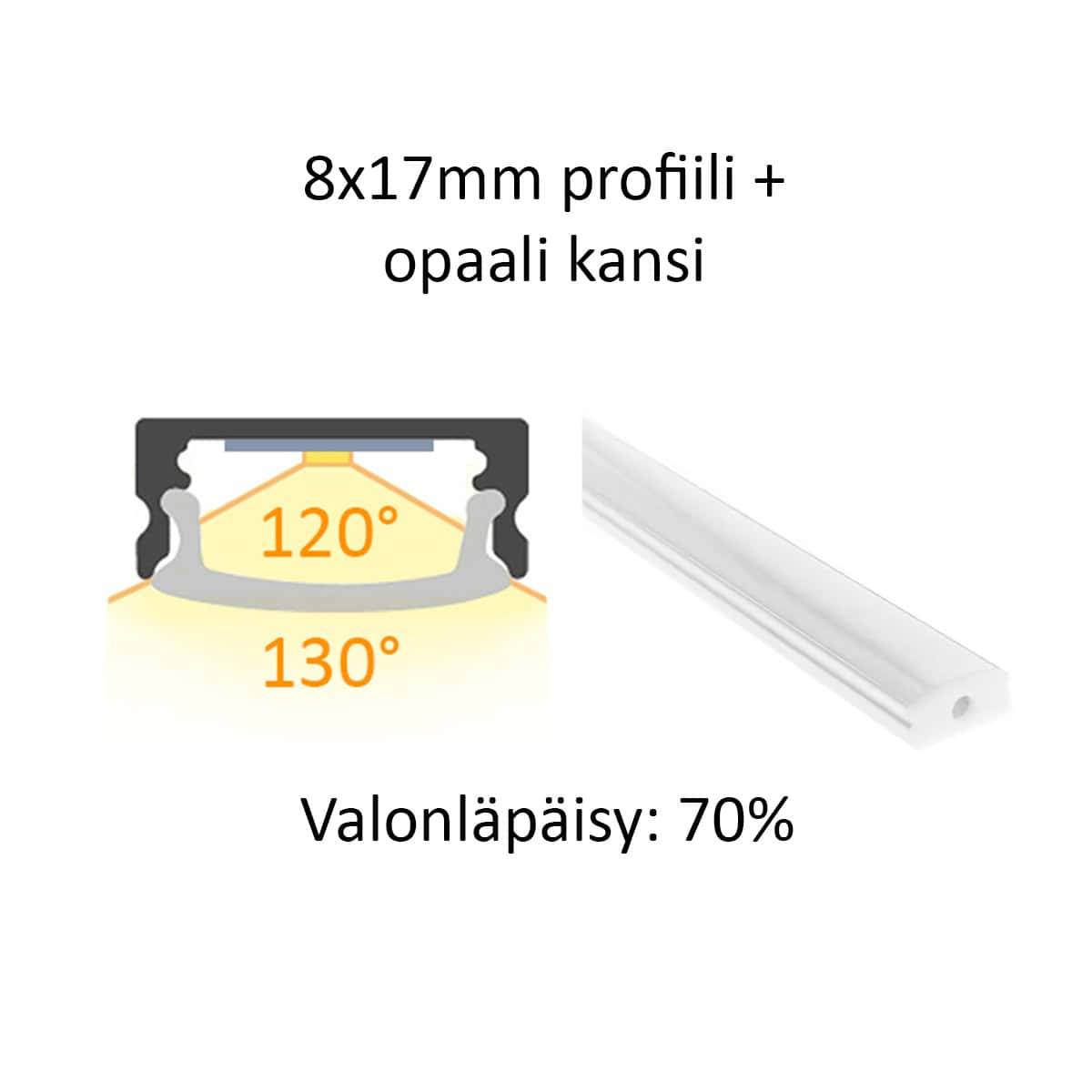

Opal-Diffusor (opal)
- Vorteile: weniger Blendwirkung, schwächt die Punktgenauigkeit des LED-Streifens ab
- Nachteile: geringere Lichtdurchlässigkeit (der Diffusor frisst einen Teil der Lichtleistung)
- Typisch: Weiches Licht erzeugt keine scharfen Schatten und wird oft als angenehm empfunden.

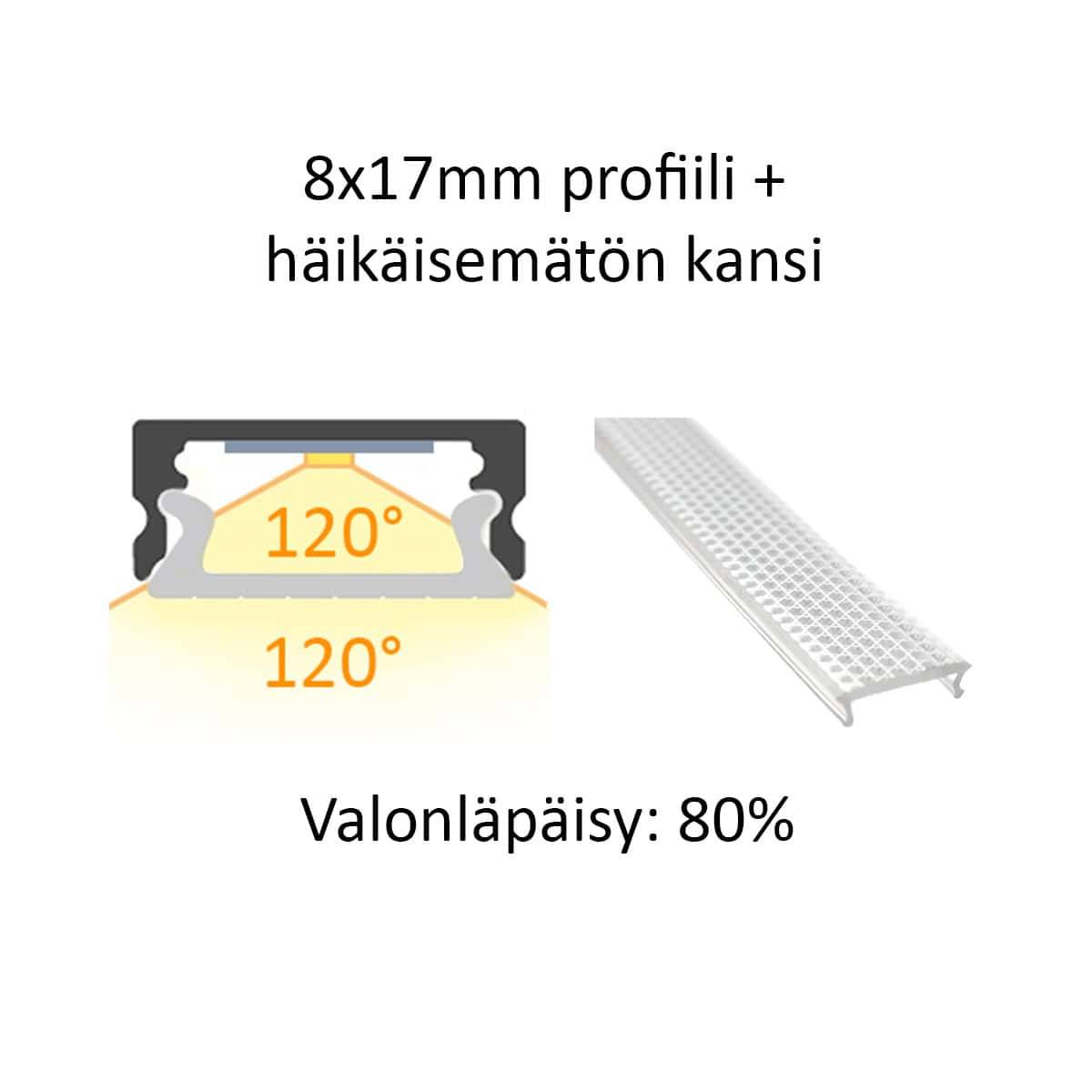

Prisma (Mikroprisma)
- Vorteile: Blendschutz (reduziert seitliche Blendung), verwischt die Punktschärfe des LED-Streifens
- Nachteile: kann die Lichtleistung verringern und die Lichtverteilung verändern (je nach Design).
- Typisch: Geeignet für Anwendungen, bei denen sich die Leuchte in Augennähe befindet, wie z.B. an Arbeitsplätzen. Besonders beliebt für die Beleuchtung von Aufgaben in öffentlichen Räumen.

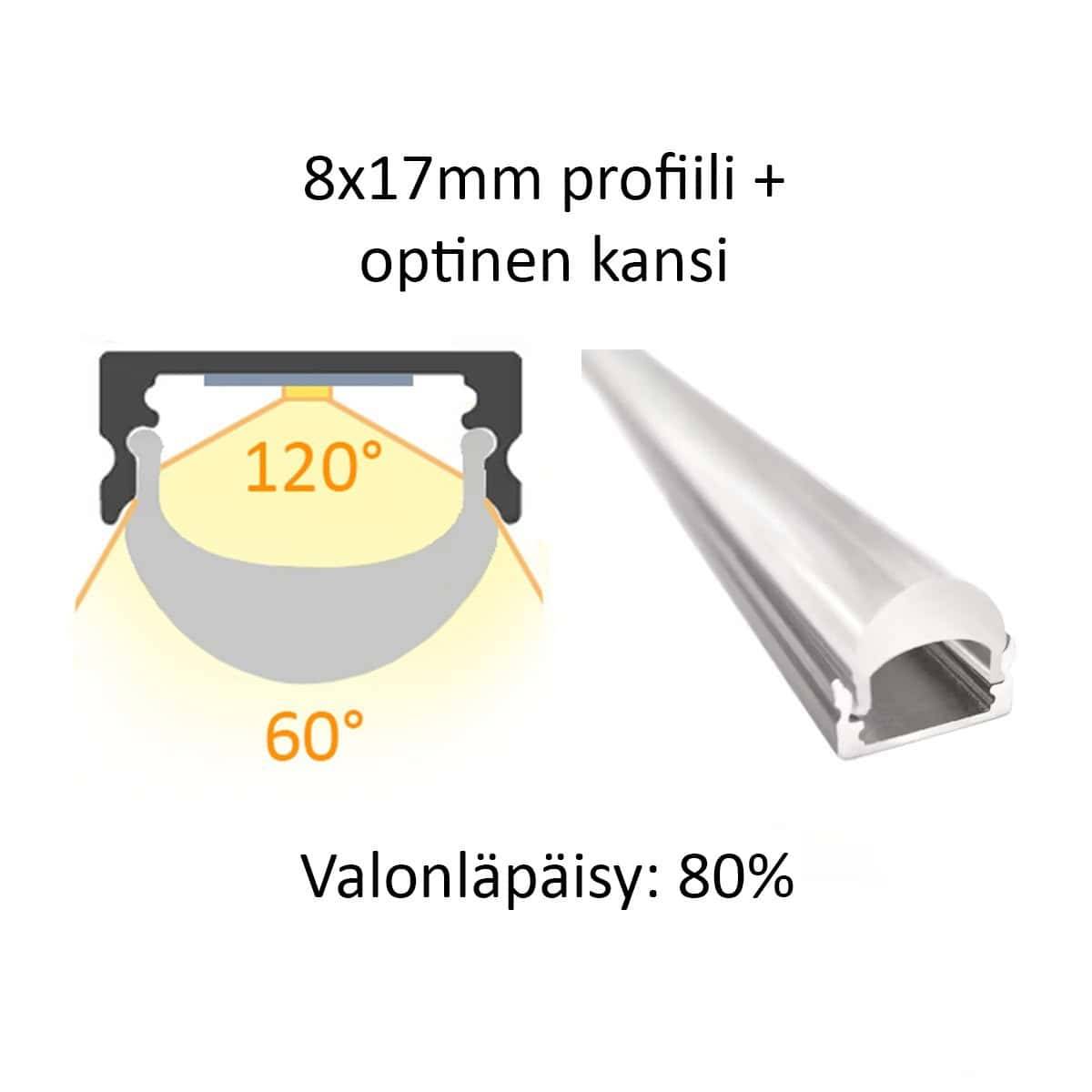

Optische Abdeckung (optisch)
- Vorteile: Blendschutz (reduziert seitliche Blendung), starke Richtwirkung (das Licht reicht weiter). Verschiedene Winkel, verschiedene Höhenprofile!
- Nachteile: Durchsichtiges Klebeband, Mängel an der Wand werden hervorgehoben
- Typisch: Dieser Diffusor eignet sich für die Verwendung in hohen Räumen und ermöglicht es, das Licht weiter weg zu bringen.

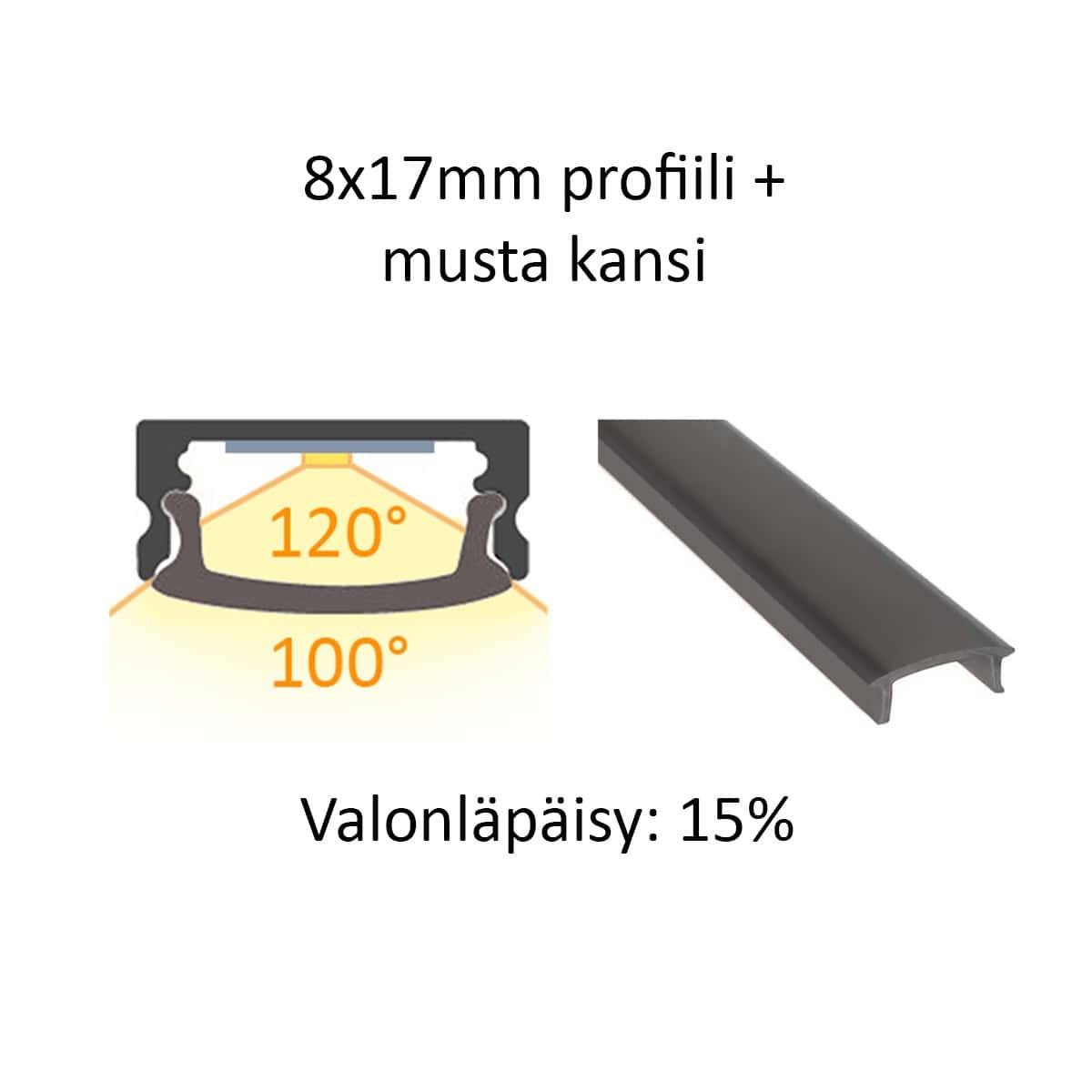

Schwarzer Deckel (schwarz)
- Vorteile: Unsichtbares LED-Profil vor schwarzem Hintergrund, wenn die Beleuchtung ausgeschaltet ist
- Nachteile: Der LED-Streifen ist im gedimmten Zustand sichtbar und verbraucht 85% der Lichtstärke!
- Typisch: Geeignet für die Verwendung vor einem schwarzen Hintergrund in Gesimsen, Decken usw., wenn mehr visuelle Wirkung als Licht an sich gewünscht ist.

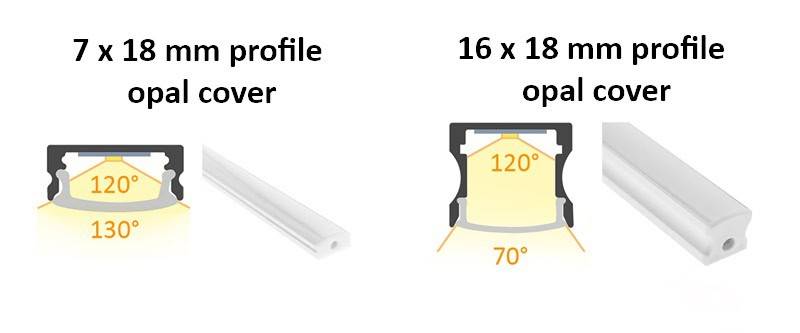

Profilhöhe und Diffusor
Nachfolgend finden Sie eine Tabelle, die den Einfluss des Profils auf den Öffnungswinkel des LED-Leuchtstreifens zeigt. Das Profil des in diesem Beispiel verwendeten LED-Streifens ist 12 mm breit und hat eine Wandhöhe von entweder 5 mm oder 15 mm.
| Profilhöhe | Art von Licht | Leichte Geometrie im Profil | Klarer Diffusor (85-90%) | Opaler Diffusor (70-80%) | Prisma Diffusor (80-90%) | Optischer Diffusor (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | sehr aufschlussreich | 100° | Leuchtwinkel: 90-110° Blendung: mittel | Leuchtwinkel: 95-115° Blendung: gering | Winkel des Lichts: 90-105° Blendung: gering | Leuchtwinkel: 60° Blendung: gering |
| 15 mm | zentral beleuchtet | 45° | Lichteinfallswinkel: 40-55° Blendung: mittel | Leuchtwinkel: 45-65° Blendung: gering | Leuchtwinkel: 40-60° Blendung: sehr gering | Leuchtwinkel: 30° Blendung: sehr gering |

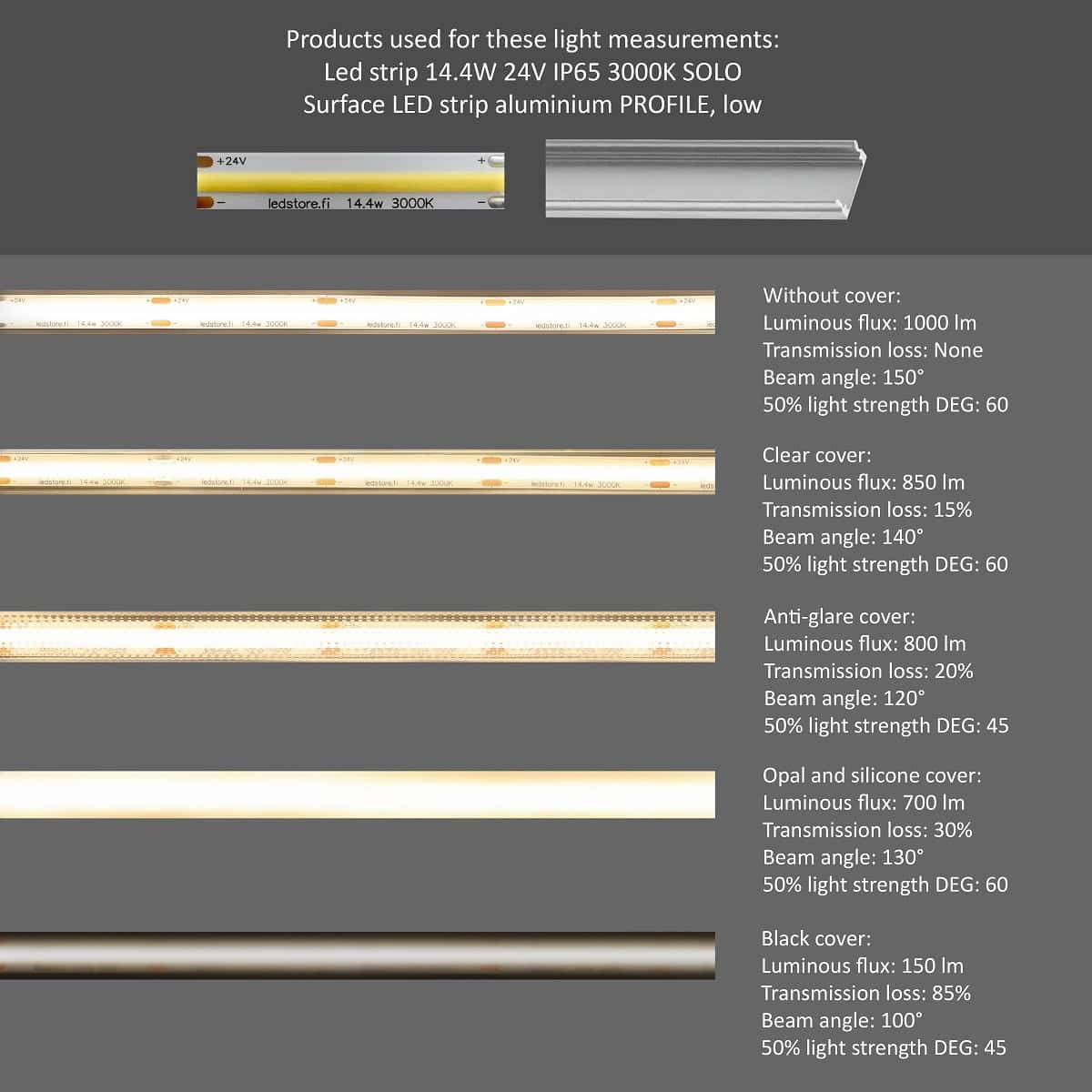

Einfluss von Diffusor und Profil auf die Helligkeit
Auf den Verpackungen von LED-Leisten wird oft der Lumenwert (Lichtstrom) pro Meter angegeben, der die Lichtmenge angibt, die das Produkt abgibt. Der Benutzer interessiert sich jedoch oft für die Lux (Beleuchtungsstärke) auf einer Arbeitsfläche oder einem Fußboden.
Lux hängt stark von der Verteilung des Lichts ab. Ein engerer Öffnungswinkel erhöht die Intensität des Lichts in der Mitte, während ein größerer Öffnungswinkel das Licht gleichmäßiger verteilt, aber die Intensität in der Mitte verringert. Die Unterschiede im Öffnungswinkel tragen dazu bei, dass ein und derselbe LED-Streifen je nach Wahl des Profils und des Diffusors unterschiedlich aussieht.
Beispiel: Warum fühlt sich ein schmalerer Wedge heller an?
Wenn die gleiche Menge an Lichtstrom auf eine kleinere Fläche gerichtet wird, wird das Licht konzentriert - das heißt, die Lux-Zahl nimmt im zentralen Bereich zu und zu den Rändern hin ab. Ein etwas höheres Profil oder ein optisch verengender Diffusor erzeugt ein helleres, konzentrierteres Licht auf dem Schreibtisch. Die Lumen sind die gleichen wie bei einem niedrigen Profil, aber die Helligkeit des Lichts wird auf einen kleineren Bereich konzentriert.
Einfluss von Diffusor und Profil auf Blendung
Blendung tritt auf, wenn ein helles Licht aus einem unangenehmen Winkel auf das Auge trifft. Zu solchen Objekten gehören häufig niedrige Beleuchtungslösungen, bei denen sich die Lichtquelle auf Augenhöhe befindet (Arbeitsplätze), direkt sichtbare Lichtpunkte (Treppen, nach vorne gerichtete Wandbeleuchtung) und Leuchten auf glänzenden Oberflächen (flache Küchenleuchten).
Blendschutz mit Profil und Diffusor
- Wählen Sie ein tieferes Profil: hohe Wände verengen den Öffnungswinkel → weniger Blendung
- Wählen Sie einen opalen Diffusor: weichere Lichtoberfläche → weniger Blendung
- Wählen Sie einen Prisma-Diffusor: kontrolliert "hohe Winkel" → weniger Blendung
Einfluss von Diffusor und Profil auf das Erscheinungsbild von LEDs
Mit "Hotspots" sind LED-Punkte oder helle Flecken gemeint, die durch die Profilabdeckung hervorstechen. Berücksichtigen Sie dies bei der Auswahl sowohl des LED-Streifens als auch des Profils.
Der Punktabstand des LED-Streifens wird durch die Art des LED-Streifens, die Höhe des Profils, die Art des Diffusors und die Art der Montage des Profils beeinflusst. Außerdem erhöht das Dimmen des LED-Streifens die Fleckenbildung, was Sie ebenfalls berücksichtigen sollten.
So vermeiden Sie das Erscheinen von LED-Punkten
- Je weiter der Diffusor von der Oberfläche des LED-Streifens entfernt ist, desto weniger heben sich die LED-Punkte ab. Wenn Sie ein tieferes Profil wählen, erhalten Sie ein makelloses Licht.
- Je undurchsichtiger der Diffusor ist, desto weniger ist die Spitze des LED-Streifens sichtbar. Wählen Sie einen opalen Diffusor, um die Fleckenbildung zu reduzieren.
- Wählen Sie den dichtest möglichen LED-Streifen. SMD-LED-Streifen sind in der Regel gepunktet, während COB-LED-Streifen flach sind. LED-Streifen mit 120 LED-Schaltkreisen pro Meter sind flach, wenn der Streifen nicht gedimmt wird, und zwar in Anwendungen mit opalen Diffusoren mit niedrigem Profil.
- Versenken Sie die Schraubenlöcher, wenn Sie das Profil befestigen, indem Sie die Schrauben durch das Profil bohren. Andernfalls bleibt der LED-Streifen über den Schrauben angehoben, was sich als hellerer Fleck auf dem Diffusor bemerkbar macht. Sie können dies auch vermeiden, indem Sie das Profil mit Klammern befestigen.
LED-Streifenprofil und Abdeckungen - Empfehlungen nach Zielort
Hinweise und Tipps für die Auswahl des richtigen LED-Streifenprofils für jede Anwendung.

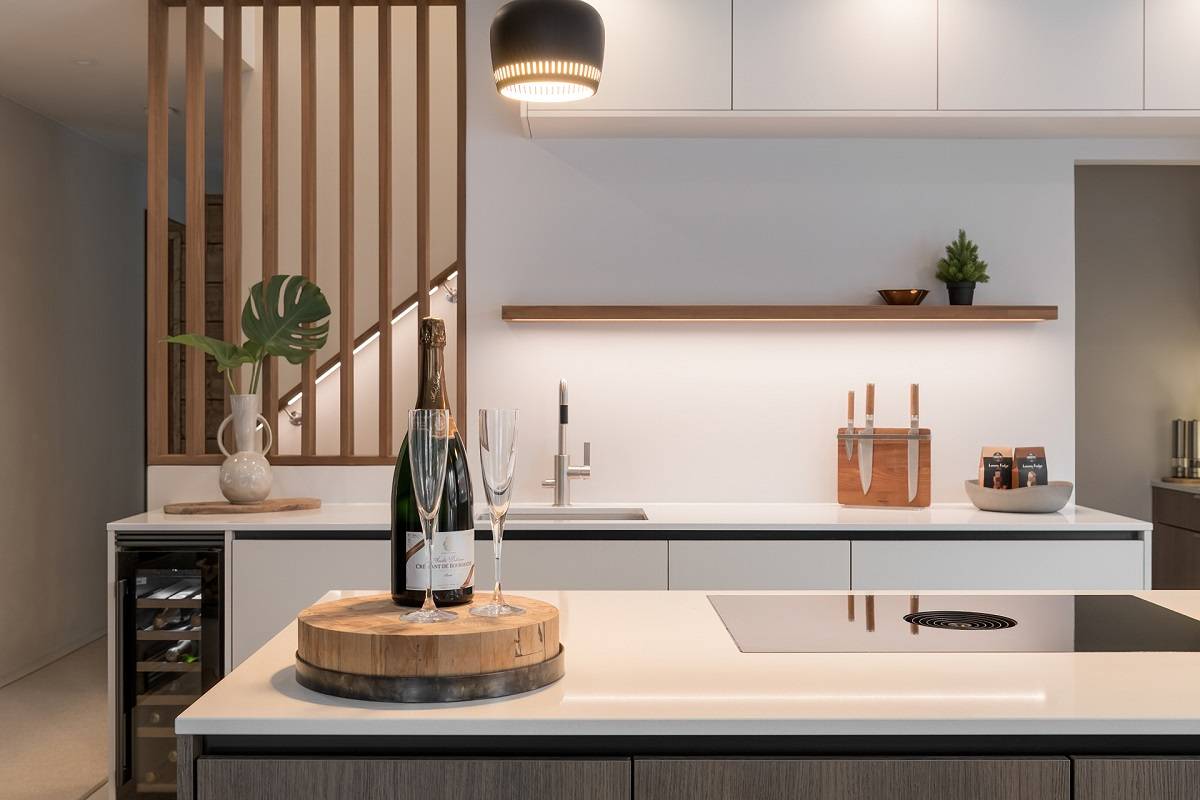

Küchenarbeitsplatte
Die bei weitem häufigste Kombination ist ein niedriges Profil und ein opaler Diffusor. Das niedrige Profil wird verwendet, damit die Seite des Profils in der Küche nicht sichtbar ist, und der opale Diffusor wird verwendet, um die Lichtpunkte so gleichmäßig wie möglich zu machen. Die glänzenden Ebenen spiegeln die Spitzigkeit deutlich wider! Der Abstandshalter ist in der Regel 50 cm hoch, so dass das Licht gut über die gesamte Ebene verteilt ist.
- Wenn die Ebene glänzend ist (Rost oder Stein): Wählen Sie die Opalabdeckung so, dass der Fleck in der Reflexion der glänzenden Ebene nicht auftaucht, und das gewünschte Profil (niedrig ist am unauffälligsten).
- Für maximale Leistung (mattes Niveau): Wählen Sie eine durchsichtige Abdeckung, um die Lichtausbeute zu maximieren, und ein tieferes Profil, um die seitliche Blendung zu reduzieren und den Streifen vor Blicken zu verbergen.
Indirekte Beleuchtung (Lichtbalken, Gehäuse, Dachfirst)
- Für weiches Licht: Wählen Sie eine opale Abdeckung, um die Schatten und das gewünschte Profil zu mildern.
- So maximieren Sie den Lichtstrom: Wählen Sie einen hellen Diffusor oder einen gerichteten Diffusor.
Tipp 1! Wenn der Raum hoch ist, verwenden Sie einen gerichteten Diffusor, um die Reichweite des Lichts in der Höhe zu maximieren.
Tipp 2! Für eine saubere Kante an Ihrem Dropdown verwenden Sie ein Profil, das an die Kante der Gipskartonplatte passt.
Regale und Vitrinen
- Um die Blendung zu minimieren: Wählen Sie eine opale Abdeckung und ein 45-Grad-Profil, um das Licht vom Betrachter weg zu lenken.
- Für eine minimalistische Installation: Wählen Sie eine opale Abdeckung und ein versenktes Profil, das bündig mit dem Regal abschließt.
Tipp! Sie können ein offenes Regal mit einem bündig montierten 45-Grad-Profil beleuchten, das das Licht auf die Rückwand lenkt. So wird die Blendung minimiert und die Oberfläche der Rückwand schön akzentuiert.
Checkliste
Bitte berücksichtigen Sie diese Dinge bei der Wahl Ihres Profils und Ihres Diffusors.
- Ist die Lichtquelle sichtbar? Wenn ja, bevorzugen Sie Opal oder Prisma.
- Benötigen Sie Licht in der Breite oder unten auf der Arbeitsfläche? Breit: niedrigeres Profil. Unten: tieferes Profil.
- Ist es das Ziel, die Lichtausbeute zu maximieren? Klarer Diffusor und angemessene Richtwirkung.
- Sie möchten einen weichen Look? Opal und ausreichender Abstand von der LED zum Diffusor.
- Ist die Umgebung dunkel oder hell? Dunkle Umgebungen erfordern oft einen höheren Lichtstrom oder eine bessere Richtwirkung.
- Ist es eine Arbeitsfläche oder ein Arbeitsplatz? Fokus auf Blendschutz: tieferes Profil + Opal/Prisma.
- Möchten Sie das Ergebnis überprüfen? Fragen Sie nach IES/LDT oder machen Sie eine Lux-Messung mit einem Piloten.
Tipp! Teilen Sie uns die Anwendung des LED-Streifens, die geplante Installationshöhe und die gewünschte Lichtstärke mit, und wir schlagen Ihnen die beste Lösung für Ihre Bedürfnisse vor!
undefined
Led strip light installation guides
- Led strip light cut-off - Led strip light cut-off und led strip light replacement
- Led-Leuchtband leuchtet nicht - Warum leuchtet das Led-Leuchtband nicht, wir gehen die Gründe durch
- Blinkendes LED-Lichtband - Warum blinkt ein LED-Lichtband? Es gibt viele Gründe und wir werden sie alle durchgehen.
- Lebensdauer von LED-Leuchtstreifen - Was beeinflusst die Lebensdauer und warum halten andere Streifen länger?
- Montage von LED-Leuchtbändern - Wie montiere ich ein LED-Leuchtband in Innenräumen oder im Freien? Was muss ich dabei beachten?
- Anschluss einer LED-Leuchtleiste an einen Transformator - Wie schließe ich eine LED-Leuchtleiste an verschiedene Arten von Transformatoren an?
- RGB-LED-Leuchtbandanschluss - Wie verbinde ich ein RGB-LED-Leuchtband mit verschiedenen Steuergeräten?
- Led strip light extension - Wie löte ich die Verbindungen? Eine kleine Anleitung zum Löten für den Anfänger.
- Parallelschaltung einer LED-Leuchtleiste - Was ist eine Parallelschaltung und wie macht man sie bei einer LED-Leuchtleiste?
- Auswirkung des Led-Streifenprofils auf das Licht - Wie wirken sich die Profilhöhe und die Abdeckung auf das Licht aus?
Spezialist für Led-Leuchtbänder
LedStore ist seit 2010 ein Experte für LED-Beleuchtung und Lichtdesign. Wir haben eine eigene Abteilung für Produktdesign, so dass unsere Produkte technisch auf dem neuesten Stand sind. Auf unsere Produkte gewähren wir eine Garantie von bis zu 7 Jahren. Wir führen auch Beleuchtungswartungen durch.
Wir konzentrieren uns auf temperaturgeregelte Leuchten mit hoher Farbwiedergabe, damit sie brillant funktionieren und lange halten. Wir entwerfen pro Jahr etwa 500 Beleuchtungskonzepte für unsere Kunden. Lesen Sie hier mehr oder bestellen Sie einen Entwurf. Wussten Sie schon? LedStore bietet Lichtdesign ab 169 Euro für das ganze Haus!
Maßgeschneiderte Led-Leuchtbänder
Wir bieten einen Service für maßgefertigte LED-Streifen, d.h. maßgefertigte LED-Streifen in Aluminiumprofilen. Ebenfalls installiert.
Denken Sie daran, dass wir Ihnen jederzeit per E-Mail(myynti@ledstore.fi) und per Telefon (045 251 4510) zur Verfügung stehen, um Sie zu unterstützen. Wie immer können Sie gerne Fotos Ihrer eigenen Projekte in den sozialen Medien unter #ledstorefi IG und ledstorefinland FB teilen. Wir lieben es, die coolen Dinge zu sehen, die mit unseren LEDs gemacht werden, und es hilft uns, diejenigen zu inspirieren, die noch unsicher sind, was die Macht und die Genialität von LEDs angeht.
Wussten Sie, dass wir bereits über 3 500 Bilder unserer LED-Installationen in unserer Galerie haben?
FAQ
Vergrößert ein opaler Diffusor den Öffnungswinkel?
Durch die opale Abdeckung wird das Licht weicher und breiter wahrgenommen, aber die Wände des Profils können die Seitenwinkel dennoch einschränken. Das Endergebnis hängt davon ab, wie tief der LED-Streifen im Profil sitzt und wie der Diffusor aufgebaut ist (flach oder kuppelförmig).
Warum sieht derselbe LED-Streifen mit einem anderen Profil heller aus?
Die Lichtverteilung ändert sich, wenn sich das Profil ändert: Wenn das Licht auf einen kleineren Bereich konzentriert wird, steigt die Luxzahl an einem bestimmten Punkt. Darüber hinaus beeinflusst die Lichtdurchlässigkeit des Diffusors, wie viel Licht aus dem Profil austritt.
Ist der COB-Streifen als Punkt zu sehen?
COB ist sehr flach, aber die klare Abdeckung und das sehr niedrige Profil können immer noch diskrete Punkte sichtbar machen, wenn der LED-Streifen gedimmt wird. Wenn Sie sich für einen opalenen Diffusor entscheiden, werden die Sprenkel geglättet. Bei einem hohen Profil und einer opalen Abdeckung werden die Flecken am stärksten verblassen.
Ist eine Wandhöhe von 15 mm immer besser?
Nein. Es ist gerichteter und oft angenehmer, was die Blendung angeht. Wenn Sie jedoch eine breite und gleichmäßige Allgemeinbeleuchtung oder indirekte Beleuchtung wünschen, ist ein niedrigeres Profil oft besser.
Klar oder opal für die Küche?
Wenn das Profil des LED-Streifens sichtbar ist, auf Augenhöhe oder von der Arbeitsfläche reflektiert wird, lohnt es sich, einen opalen (oder prismatischen) Diffusor zu wählen: keine unschönen sichtbaren Lichtflecken und weniger Blendung. Wenn das Profil des LED-Streifens verdeckt ist und Sie die Lichtausbeute maximieren möchten, eignet sich ein klarer Diffusor.
Wie viel Licht geht auf einem Opaldeck verloren?
Sie variiert je nach Material und Oberfläche. Im Allgemeinen reduziert eine opale Abdeckung das Licht stärker als eine klare, aber im Gegenzug erhalten Sie eine weichere und oft angenehmere Beleuchtung. Der Lichtverlust beträgt in der Regel etwa 20%.
Was ist eine Prismenabdeckung und wann sollten Sie sie wählen?
Ein Prisma (Mikroprisma) ist ein Diffusor, der Blendeffekte reduziert, indem er hohe Winkel kontrolliert. Er ist eine gute Wahl, wenn das Profil des LED-Streifens sichtbar ist und ein ansprechendes, professionelles Finish gewünscht wird.
Was ist eine optische Abdeckung und wann wird sie verwendet?
Die optische Abdeckung ist ein Diffusor, der das Licht in Abhängigkeit von der Tiefe des Profils lenkt. Er wird in hohen Räumen verwendet oder wenn Sie das Licht näher an den Boden bringen möchten.
Kann ich den Öffnungswinkel selbst abschätzen?
Vorläufig ja: ein tieferes Profil (höhere Wände) bedeutet in der Regel einen schmaleren Keil. Der genaue Wert kann nur durch Photometrie (IES/LDT) oder Messung bestimmt werden.
Zusammenfassung
Der Einfluss des Profils auf das Licht ist größer, als viele Menschen erwarten. Die Tiefe des Profils beeinflusst die Richtwirkung, der Diffusor die Weichheit, die Blendung und die Lichtleistung. Indem Sie den richtigen Profiltyp auf die richtige Abdeckung abstimmen, verbessern Sie den Komfort und erhalten das richtige Licht dort, wo es benötigt wird.
