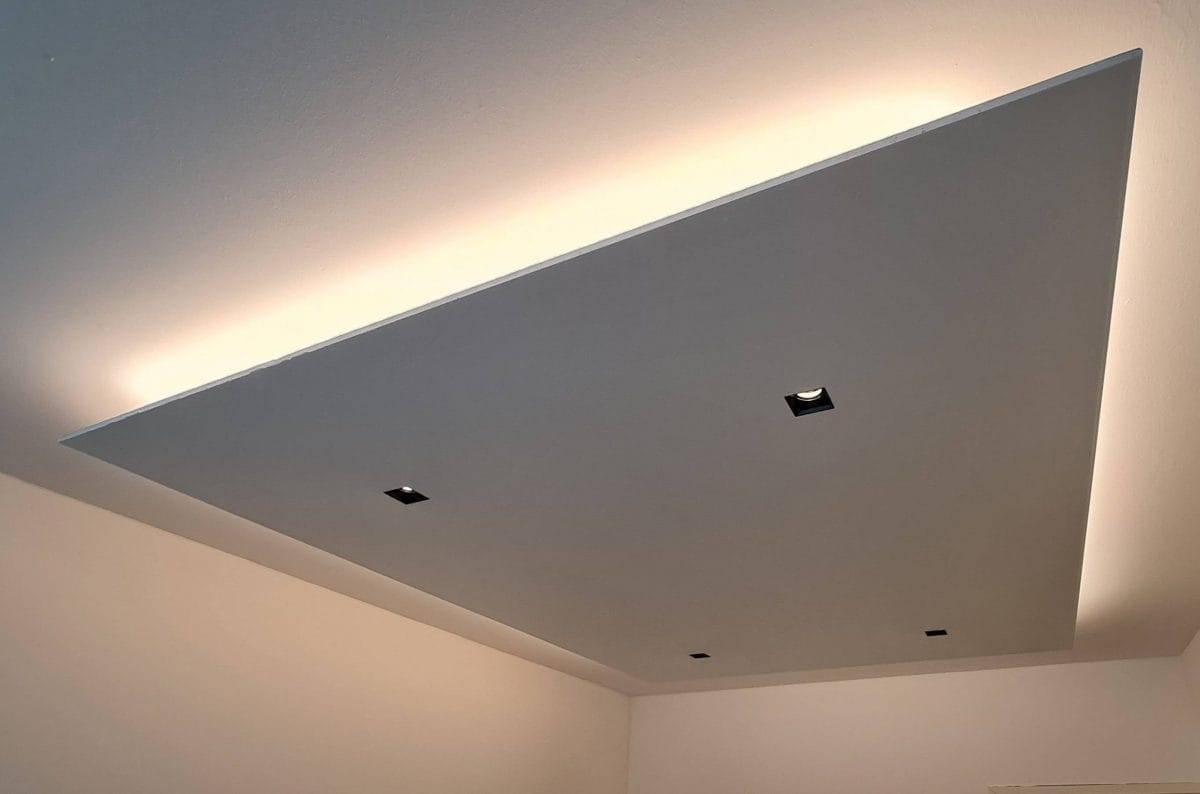

Erfolgreiche Beleuchtungssanierung einer abgesenkten Gipsdecke

Die Beleuchtungsrenovierung der abgesenkten Gipsdecke wurde in den Räumlichkeiten von LedStore mit neuen LED-Streifen mit hoher Farbwiedergabe und einstellbarer Farbtemperatur von 22 W/m und rahmenlosen 13 W Piilo LED-Spots sowie einer intelligenten Zigbee-Steuerung durchgeführt. Hier stellen wir Ihnen eine schrittweise Umsetzung der Beleuchtungsrenovierung und die Kosten für das Beleuchtungs- und Steuerungssystem vor. Der Raum kombiniert indirekte Beleuchtung und Zielbeleuchtung, die separat mit einem drahtlosen Controller gesteuert werden können . Die Beleuchtung kann sowohl durch stufenlose Änderung der Farbtemperatur des weißen Lichts als auch durch Dimmen eingestellt werden. Dank der vielseitigen und einstellbaren Beleuchtung kann der Raum für eine Vielzahl von Zwecken genutzt werden. Der Raum kann als Kinderzimmer, Schlafzimmer oder Arbeitszimmer genutzt werden.

Die Herstellung eines abgesenkten Gipsdachs beginnt mit der Planung

Der Raum hatte einen Spot in der Mitte der Decke und einen Lichtschalter, und es waren keine Änderungen erwünscht. Bei der Renovierung wollte man den Deckenspot nutzen, ohne sichtbaren Luftzug an der Oberfläche zu erzeugen, weshalb das Downlight oben angebracht wurde. Eine einzelne Leuchtengruppe kann durch den Einsatz von Empfängern in zwei Leuchtengruppen aufgeteilt werden, die zu unterschiedlichen Zeiten leuchten. Die Empfänger werden über drahtlose Tasten gesteuert.

Sie wollten einen moderneren Look und eine variable Beleuchtung. Die abgesenkte Decke war leicht zu erreichen und die Renovierung erforderte keine Änderungen an der Decke. Der Vorteil von Gipsdecken ist, dass sie Platz für kleine Fehler bieten. Wenn Sie ein Loch an der falschen Stelle bohren, können Sie es flicken und ein neues Loch an der richtigen Stelle machen.

Um das Regal in der unteren Etage herum sollte eine indirekte LED-Beleuchtung installiert werden. Für die Spot-Beleuchtung wurden diskrete Scheinwerfer gewünscht. Zusätzlich zu den vorhandenen Schaltern wurden drahtloses Dimmen und die Steuerung der Farbtemperatur des weißen Lichts in den Raum integriert.

Obwohl die Raumhöhe durch das abgesenkte Dach um 10 cm gesenkt wurde, wird der Raum durch die Absenkung nicht beeinträchtigt. Tatsächlich kompensiert die größere Menge an Licht dies auf angenehme Weise und verleiht dem Raum Interesse und Lebendigkeit. Der Absenkrahmen funktioniert hervorragend in Situationen, in denen keine Änderungen an der Decke oder den Wänden gewünscht oder möglich sind, in denen aber dennoch Einbauleuchten und indirekte Beleuchtung gewünscht sind.

Das Dach wird von der Mitte aus abgesenkt, wodurch sich der Strukturteil absenkt

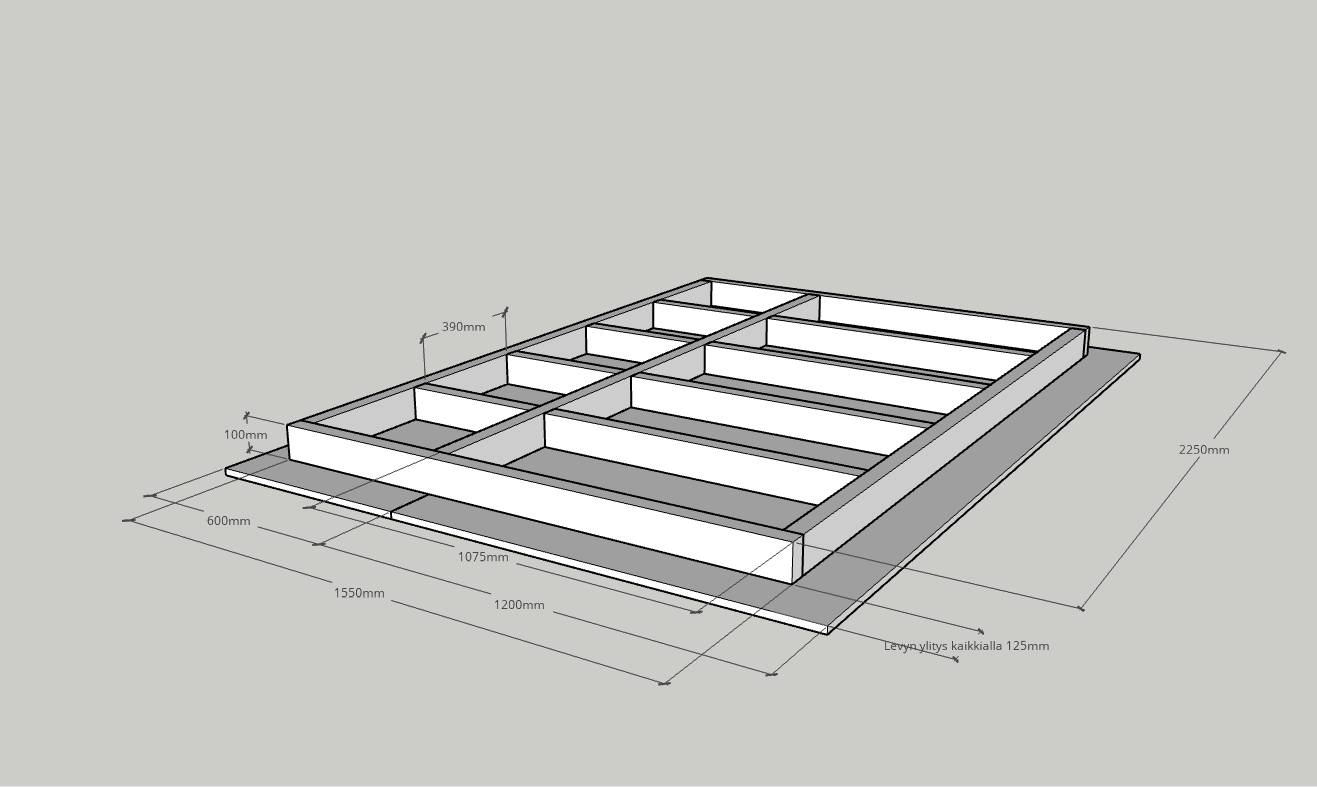

Die Abbildung unten zeigt eine Skizze des Absenkrahmens mit Abmessungen. Die Größe des Rahmens beträgt 1 550 mm x 2 250 mm. Die Längssäule wird an der Gipskartonfuge positioniert. Der horizontale Abstand der Abstandshalter beträgt 390 mm, wie für Gipskartoninstallationen im Dach empfohlen. Für die Unterlage wurde eine 1,5 Gyproc-Platte verwendet, die eine Fläche von 1 800 mm x 2 500 mm ergibt. Diese Konstruktion ergab einen ausreichenden Überhang von 125 mm in alle Richtungen, der als Ablagefläche für die LED-Leisten verwendet werden konnte. Durch die ausreichend breiten Ablagen bleiben die LED-Profile verborgen und es wird eine schöne indirekte Beleuchtung erzielt.

Versunkene Decken - wie Sie die richtige Beleuchtung wählen

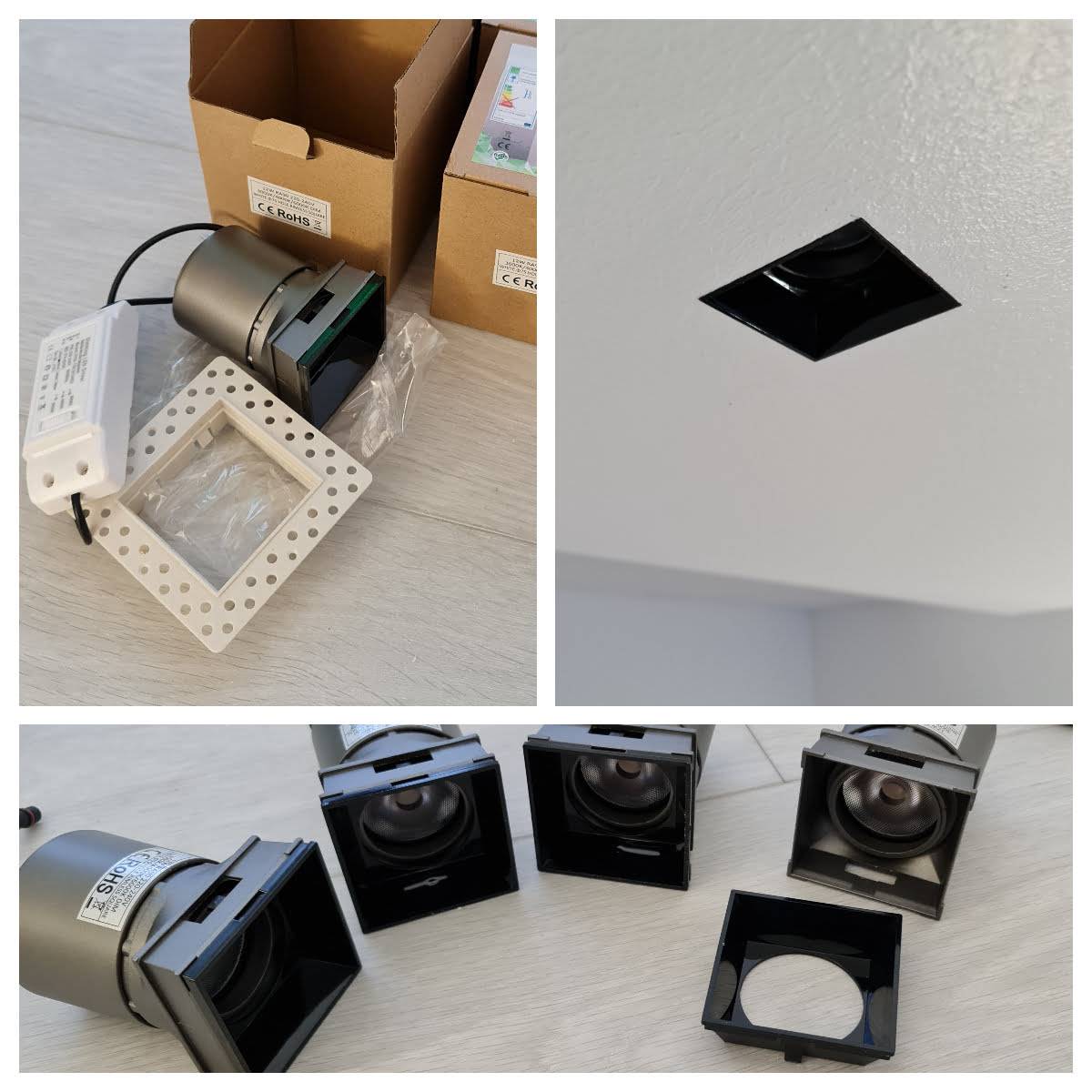

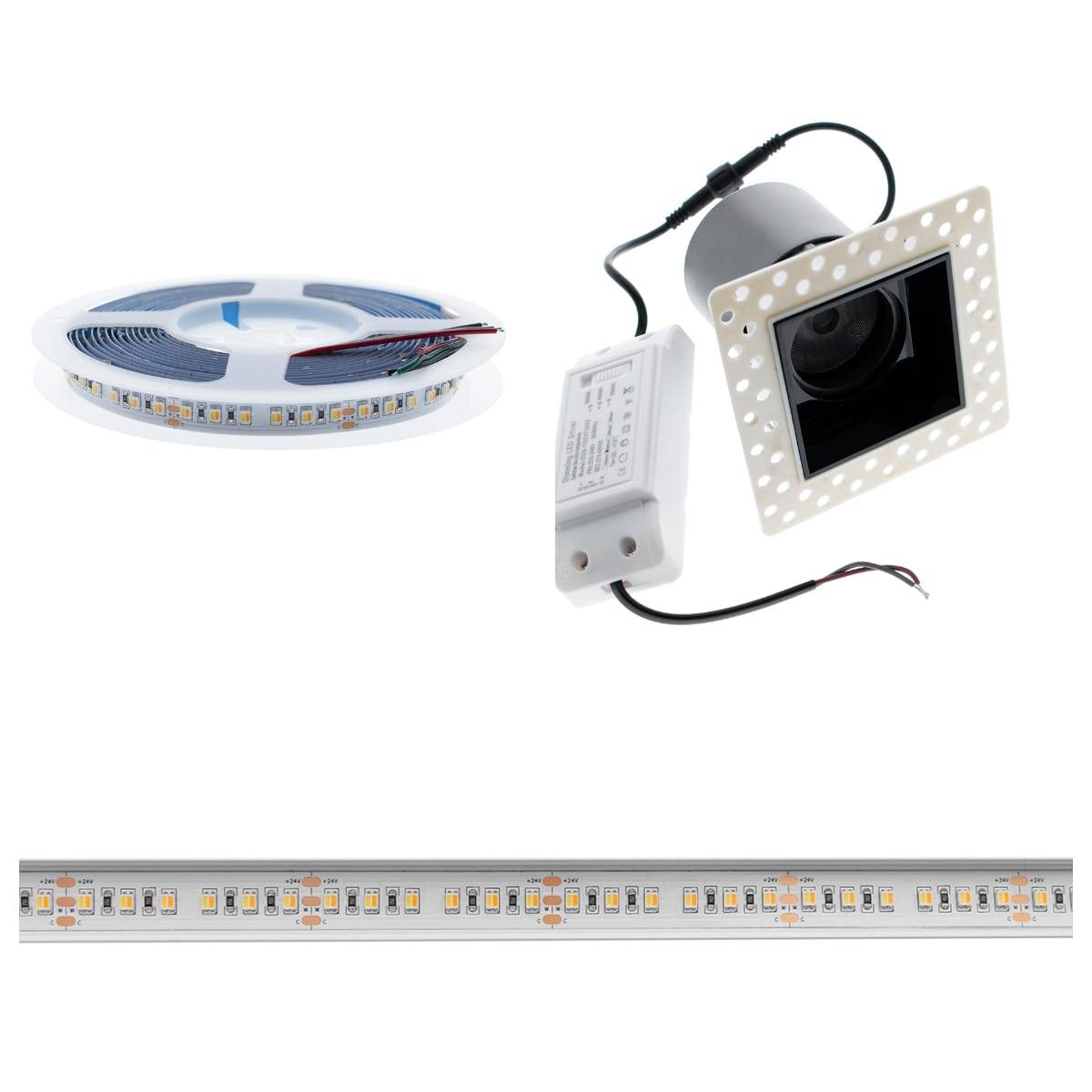

Die LED-Leuchten wurden so ausgewählt, dass 22 W/m LED-Streifen mit Farbtemperatursteuerung für die indirekte Beleuchtung des Raums und 13 W Piilo LED-Spots ohne Rahmen und mit völlig blendfreier Beleuchtung von der Seite für die Deckenleuchten gewählt wurden. Für die Beleuchtungssteuerung wurde die intelligente Zigbee-Steuerung verwendet. In der Praxis wurde ein 200W RF-Transformator für die LED-Streifen und ein Empfänger für die Piilo-Spots verwendet, die für die Zigbee-Steuerung geeignet sind.

Der Raum wurde mit einem bereits installierten Ein/Aus-Schalter versehen, mit dem Sie auf Wunsch das Licht im ganzen Raum aus- und einschalten können. Die drahtlosen Steuerungsempfänger können auch verwendet werden, um die Lichter im Raum mit einem drahtlosen Controller zu steuern . Die Leuchten sind auch mit dem mobilen Steuersystem Philips Hue verbunden, das auch die Programmierung und Zeitsteuerung ermöglicht.

Indirektes Licht auf dem Dach - Schritte für eine abgehängte Decke

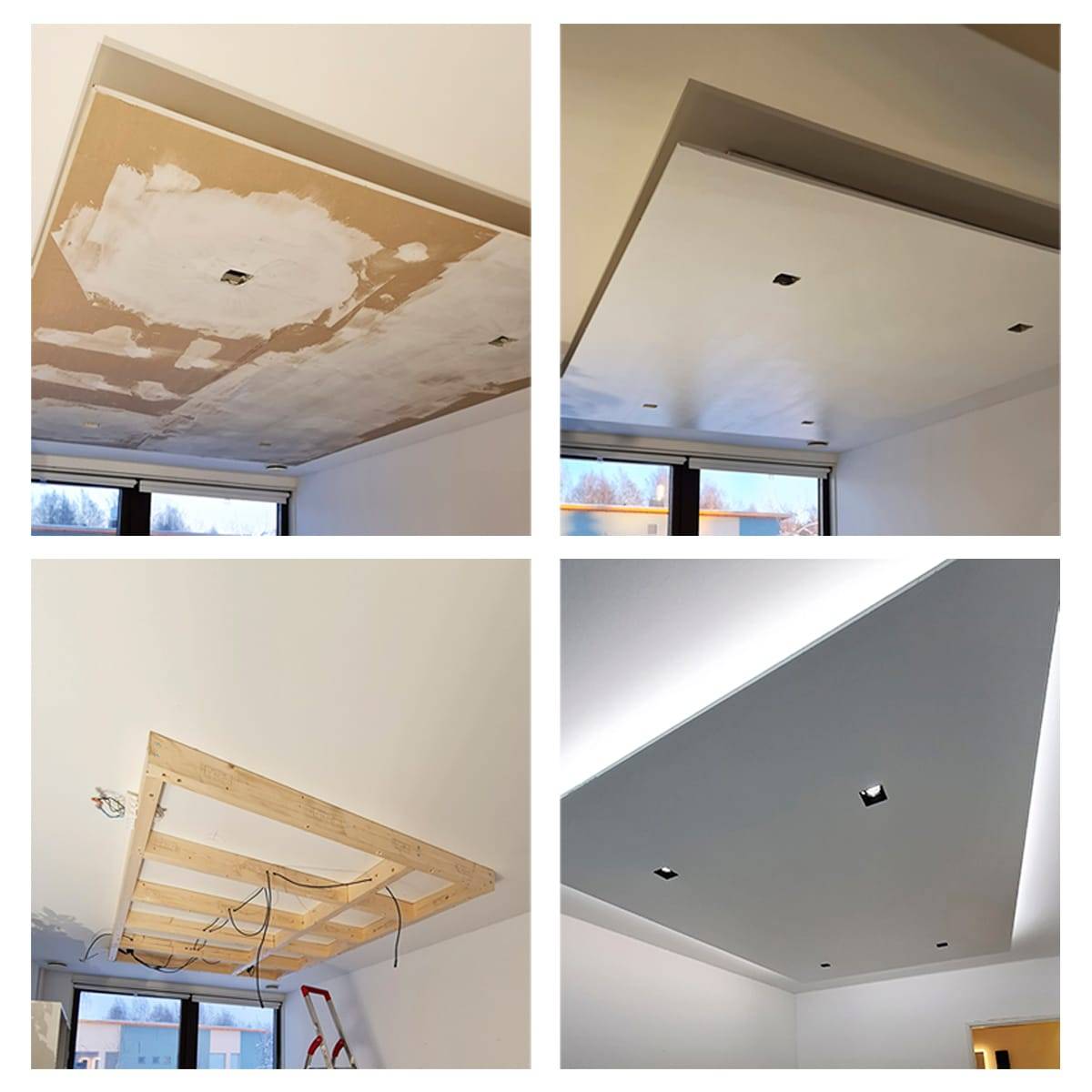

Die Größe des Raumes, in dem die Absenkung durchgeführt wurde, beträgt 12 m2. Die Fläche der Absenkung beträgt 4,5 Quadratmeter, also ein Drittel der Dachfläche. Zusammengefasst waren die Etappen der Renovierung wie folgt:

1. Der Plattenrahmen wird zusammengesetzt und an der Decke befestigt.
2. Die Verkabelung wird zu den Scheinwerfern und LED-Leisten geführt.
3. Die Gipskartonplatte wird am Rahmen befestigt und die verputzten Rahmen der Silospots werden an der Platte befestigt.
4. Die Oberfläche wird geschliffen und lackiert.
5. Die Led-Schienen sind fertig für die Installation.
6. Scheinwerfer, LED-Schienen werden installiert und mit drahtlosen Steuerungen verbunden.

Herstellung eines Podestes - Anbringen des Rahmens und der Verkabelung

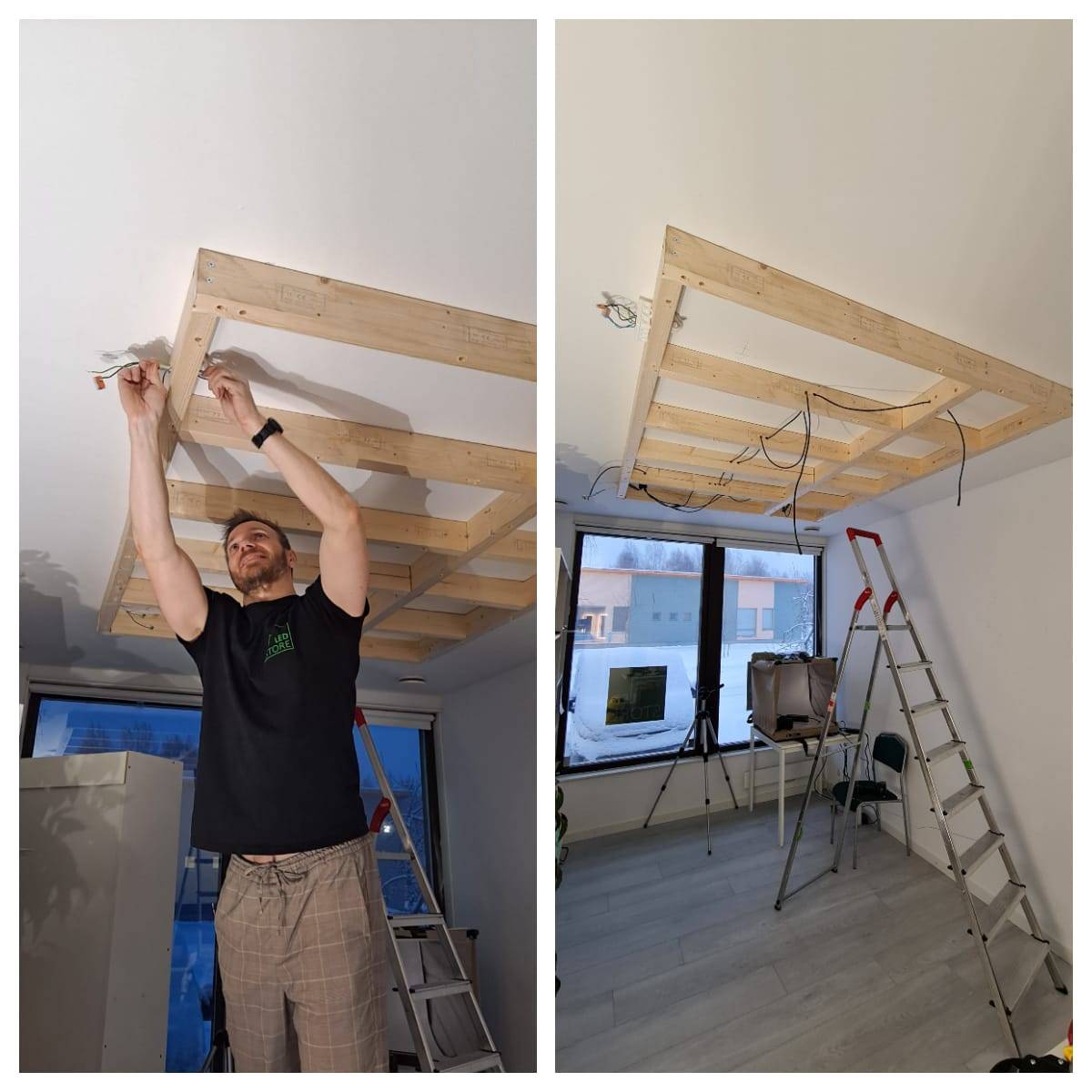

Der Absenkrahmen wurde gemäß dem Plan zusammengebaut und mit 120 mm Schrauben an der Decke befestigt. Die Löcher wurden etwa in der Mitte der Befestigungspunkte vorgebohrt. Die Verkabelung wurde an den Stellen vorverlegt, an denen die Spots und die LED-Streifen-Trafos angebracht werden sollten. Die Verdrahtung der verdeckten Spots erfolgte mit einem Kabelbaum, der für farbtemperaturgesteuerte Schwachstromleuchten entwickelt wurde und Schnellanschlüsse für die Spots bereithielt.

Indirekte Dachbeleuchtung - Bearbeitung der Gipsdecke für die Installation der Silo-Spots

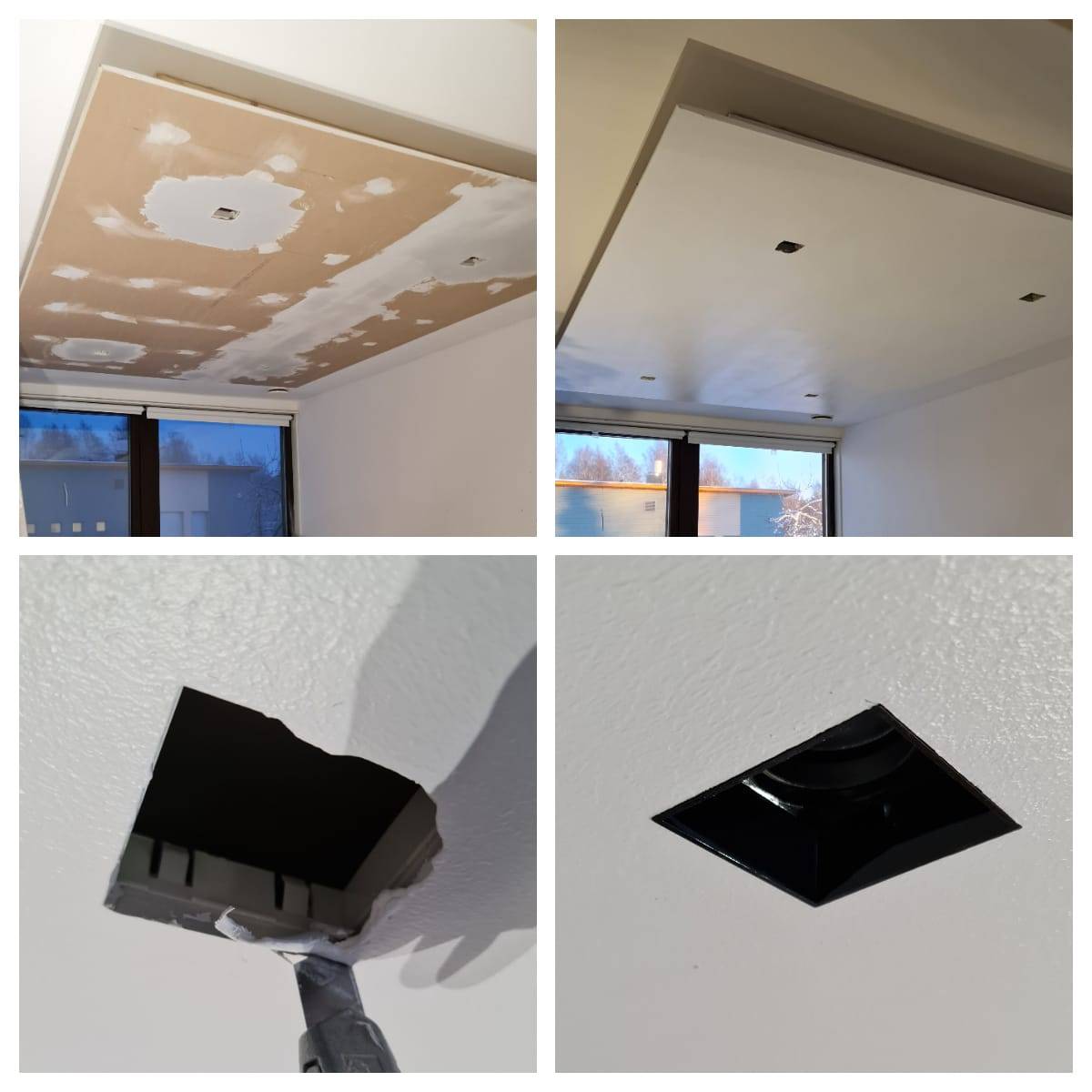

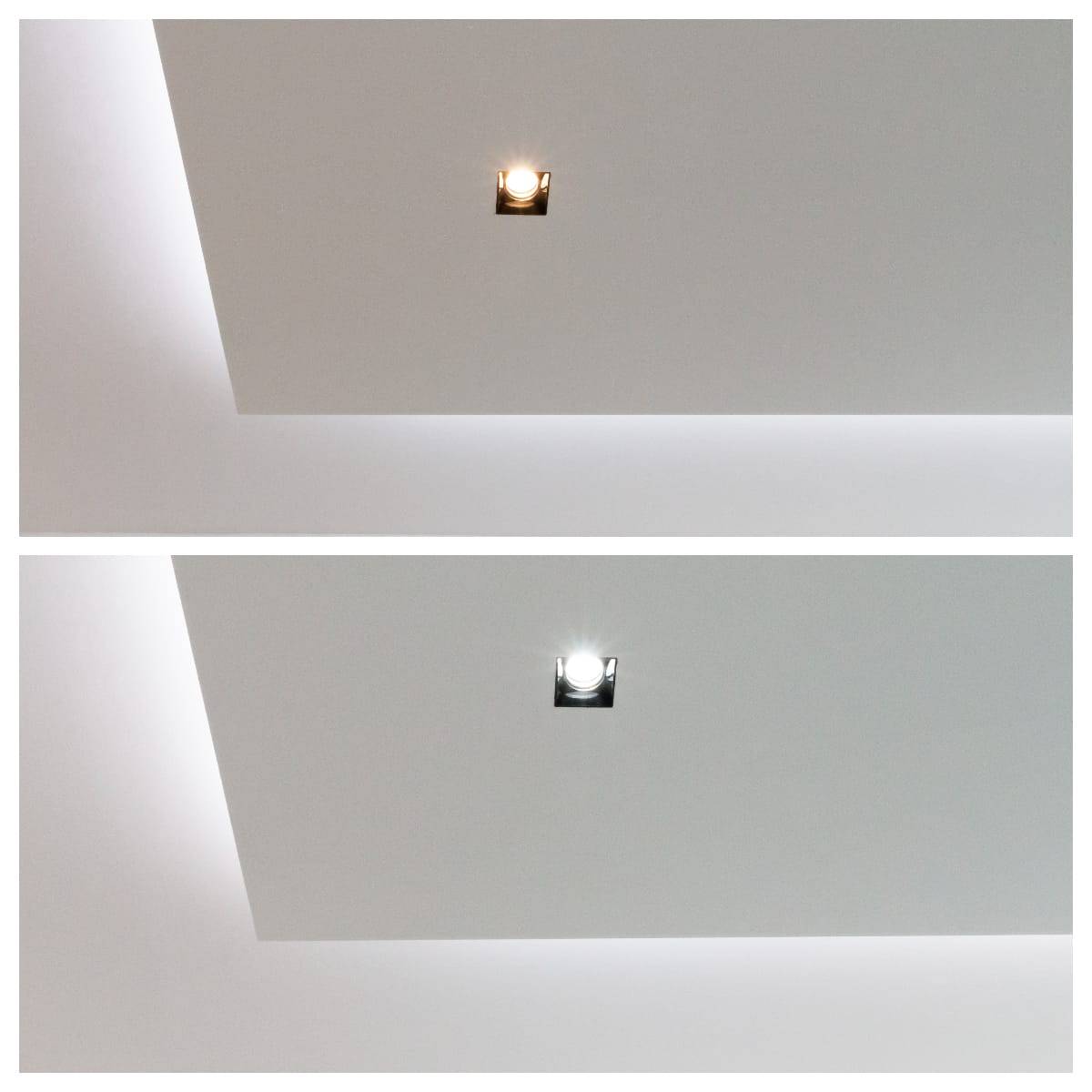

Die Gipsplatten wurden an der Decke befestigt, gespachtelt, geschliffen und gestrichen. Die Kunststoffrahmen der verdeckten Spots wurden mit Estrich fixiert und dann darauf gepackt und insgesamt dreimal geschliffen. Das Dach wurde gerade gemacht, indem der Estrich in einem Abstand von etwa 50 cm von den Öffnungen mit einem langen Flansch aufgetragen wurde. Nach dem Anstrich wurden die Fugen in der abgesenkten Gipsdecke fertiggestellt und die Spots sauber in die Rahmen eingepasst. Die Fertigstellung der abgesenkten Decken erfordert Präzision, insbesondere wenn die Gipskartonplatten in mehreren Abschnitten das Gebäude verlassen.

Herstellung von Led-Leisten unter Berücksichtigung der Struktur der Decke

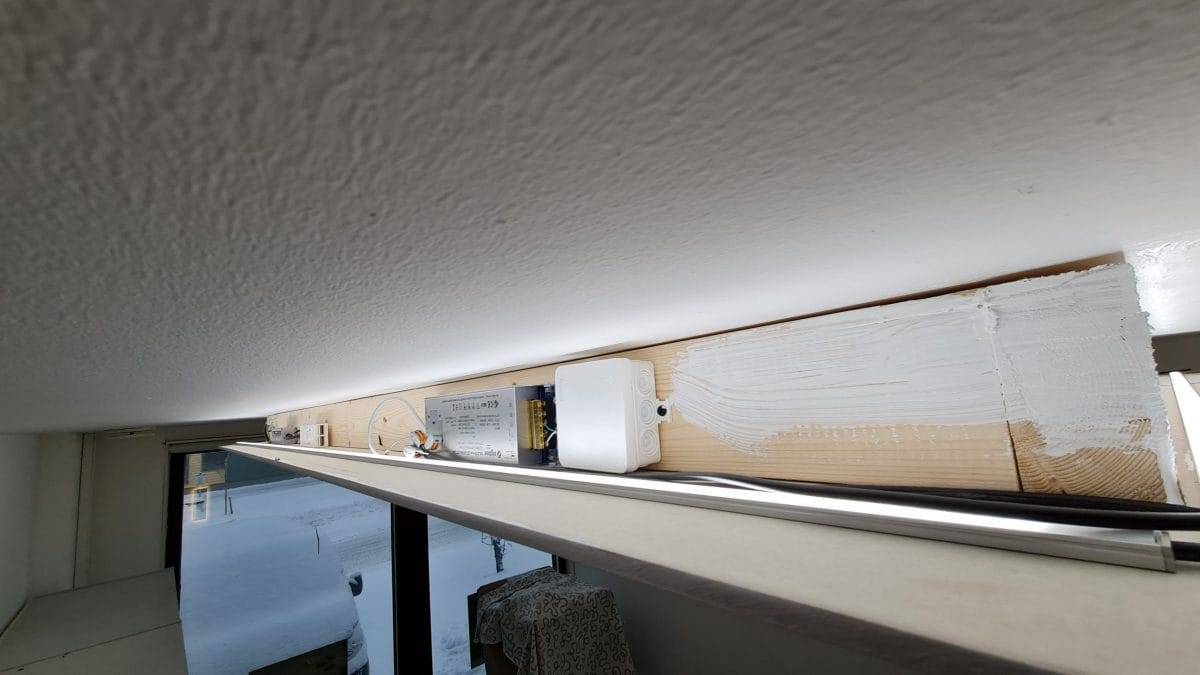

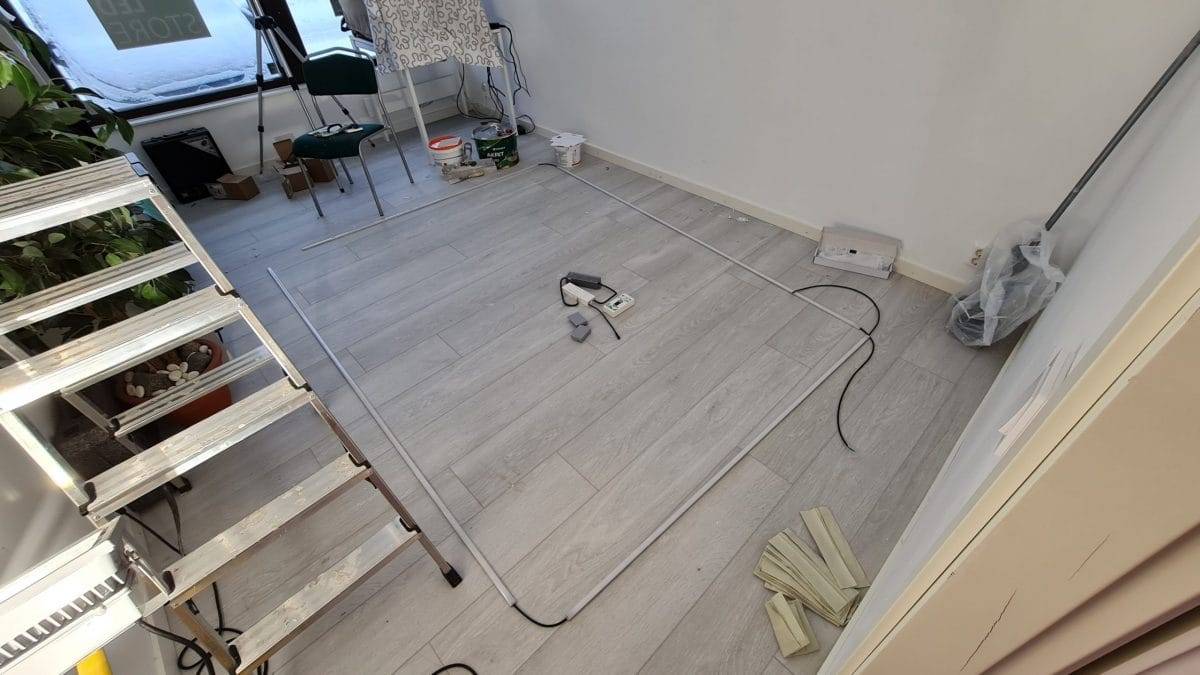

Der ausgewählte, in der Farbtemperatur einstellbare 22 W/m Pearl Ambience CCT LED-Streifen wurde auf einer flachen Oberfläche installiert, die zu zwei L-förmigen Schienen verarbeitet wurde. In die Ecken wurden Abstandshalter von etwa 10 cm eingeschlagen. Die Schienen wurden daher so dimensioniert, dass sie an jedem Ende 5 cm kürzer als der Rahmen waren. Das Licht geht so weit aus der Leiste heraus, dass es ratsam ist, die Schienen in dieser Form kürzer als die Ecken zu lassen, damit sich die Lichter nicht überlappen, so dass die Ecken schnell heller werden als bei geraden Abschnitten. Das Anbringen von zwei L-förmigen Schienen auf einem Regal einer abgesenkten Gipsdecke ist einfacher als das Anbringen von vier miteinander verbundenen Schienen, und beide Leistenverbindungen können immer noch am selben Transformator vorgenommen werden.

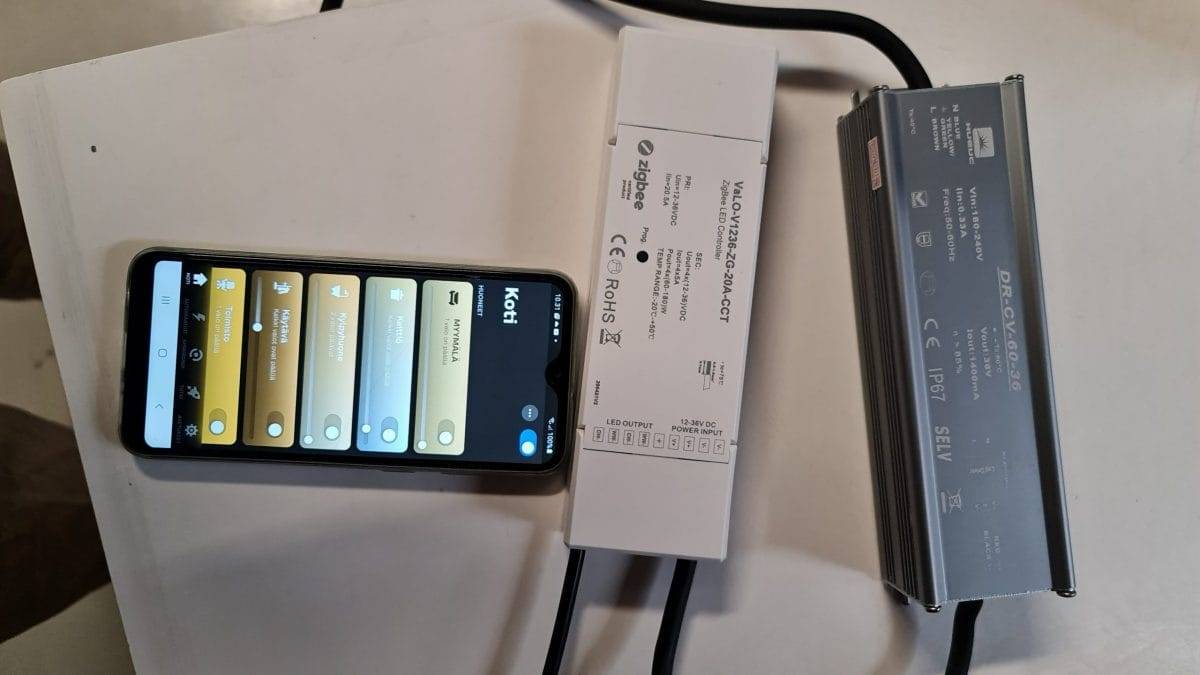

Einschalten von Lampen, indem Sie sie mit der Fernbedienung und der Hue-Bridge verbinden

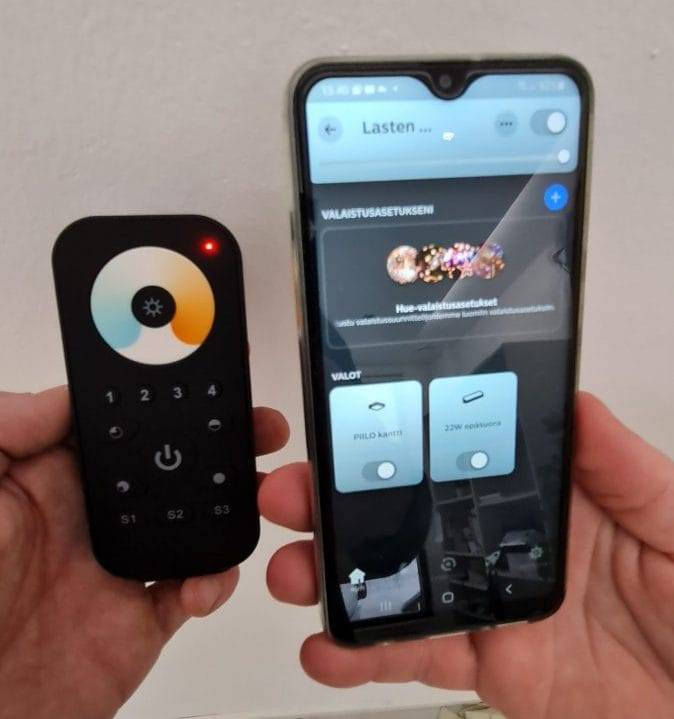

Ein großer Teil des Komforts von Leuchten ist die einfache Nutzung der gewünschten Funktionen. Daher wurde für die Leuchten eine einfache Zigbee-Fernbedienung für die Farbtemperatur gewählt. Die Steuerung hat eine Wandhalterung, an der die Fernbedienung mit einem Magneten befestigt wird. Die Leuchten wurden außerdem an einen Philips Hue-Hub angeschlossen (Link zu externer Seite). Mehr über Hue-Links erfahren Sie in unserem Blog Zigbee-Geräte übernehmen Teil 2.

Preis des Ganzen (in 2022)

Die Materialien für das abgehängte Gipskartondach selbst sind sehr preiswert. Bretter, Gipskartonplatten, Estrich, Farbe und ein paar Schrauben kosteten weniger als 100 Euro. Die Kosten für die Beleuchtung betrugen 564 Euro für die Strahler, 847 Euro für die einbaufertige LED-Schiene von LedPaja, 79 Euro für die Fernbedienung, also insgesamt 1500 Euro (inkl. MwSt.) im Jahr 2022.

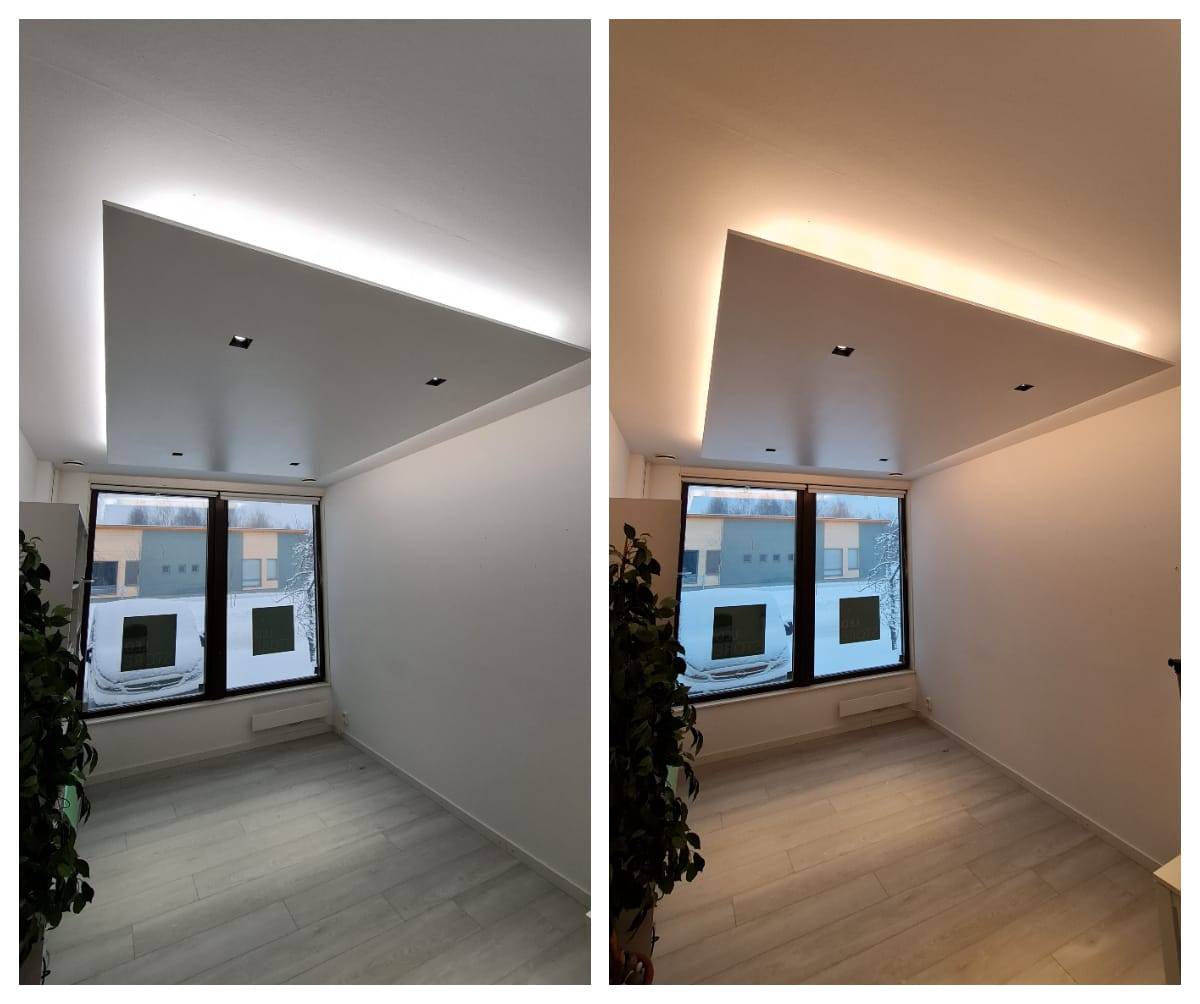

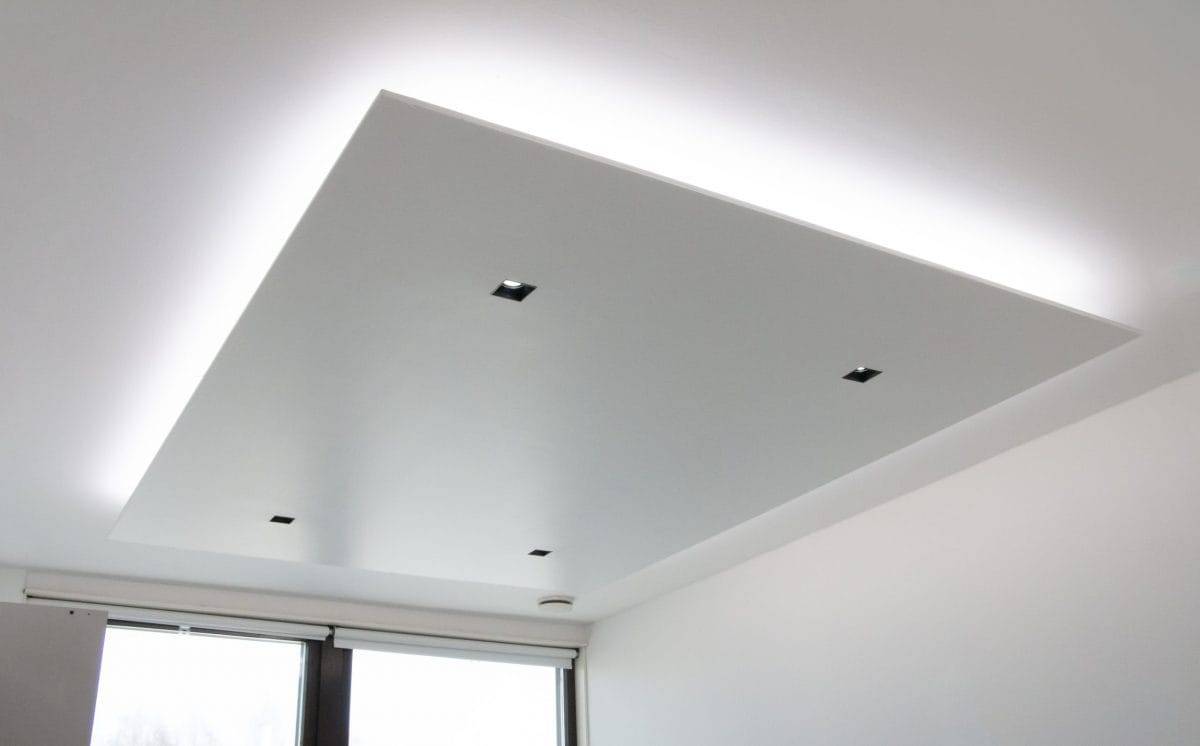

Die Stimmung eines Raumes ändert sich dramatisch, je nach Farbtemperatur oder Helligkeit der Beleuchtung. Wir sind sehr zufrieden mit der Renovierung und können die zentrale Zwischendecke weiter empfehlen.

Ideen für Implementierungen

Wenn Sie Ihre herunterhängende Gipsdecke dekorativer gestalten möchten, können Sie sie in einer Farbe streichen, die zu Ihrer Einrichtung passt, oder sie sogar tapezieren, damit sie stilvoll aussieht.

Diese Installationsmethode kann auch mit anderen Leuchtenkombinationen verwendet werden. Eine Option, bei der zum Beispiel der in der Farbtemperatur einstellbare LED-Streifen an der Decke durch einen Bead Tunnel mit 14,4 W/m und 1 000 Lumen pro Meter niedrigerer Wattzahl ersetzt wird und zwei weitere Piilo-Spots am Untergestell angebracht werden, ist preislich vergleichbar. Dadurch wird der Anteil des direkten Spotlichts erhöht, so dass das indirekte Licht deutlicher als Stimmungslicht wahrgenommen wird.

Wenn Sie ein Lichtnutzer sind, der mehr Farbe braucht, empfehlen wir Ihnen den SOLO SPEKTRI RGB+CCT LED-Streifen. In diesem Fall wird die Fernbedienung zu einem Controller, mit dem Sie sowohl die in der Farbtemperatur einstellbaren Spots als auch den wirklich farbwechselnden LED-Streifen einstellen können.
