Renovierungsbedarf - zu wenig Licht auf der Fensterseite des Zimmers

Der Ausgangspunkt für die Renovierung war eine zusätzliche Beleuchtung in einem Wohnzimmer von etwa 32 Quadratmetern. Vor fünf Jahren hatte sich das Beleuchtungskonzept zu sehr auf große Glaswände und einen offenen Wohn-/Küchenbereich gestützt, von dem man annahm, dass er für ausreichend Licht sorgen würde. In der Praxis zwang uns jedoch das Fehlen von Deckenleuchten dazu, über zusätzliche Beleuchtung nachzudenken. Große Fenster sind in Finnland mehr als die Hälfte des Jahres nicht hilfreich, und in der anderen Hälfte des Jahres hatte die Wohnung zu wenig Licht. Auf einer Seite des großen Raums gab es eine Wandbeleuchtung.

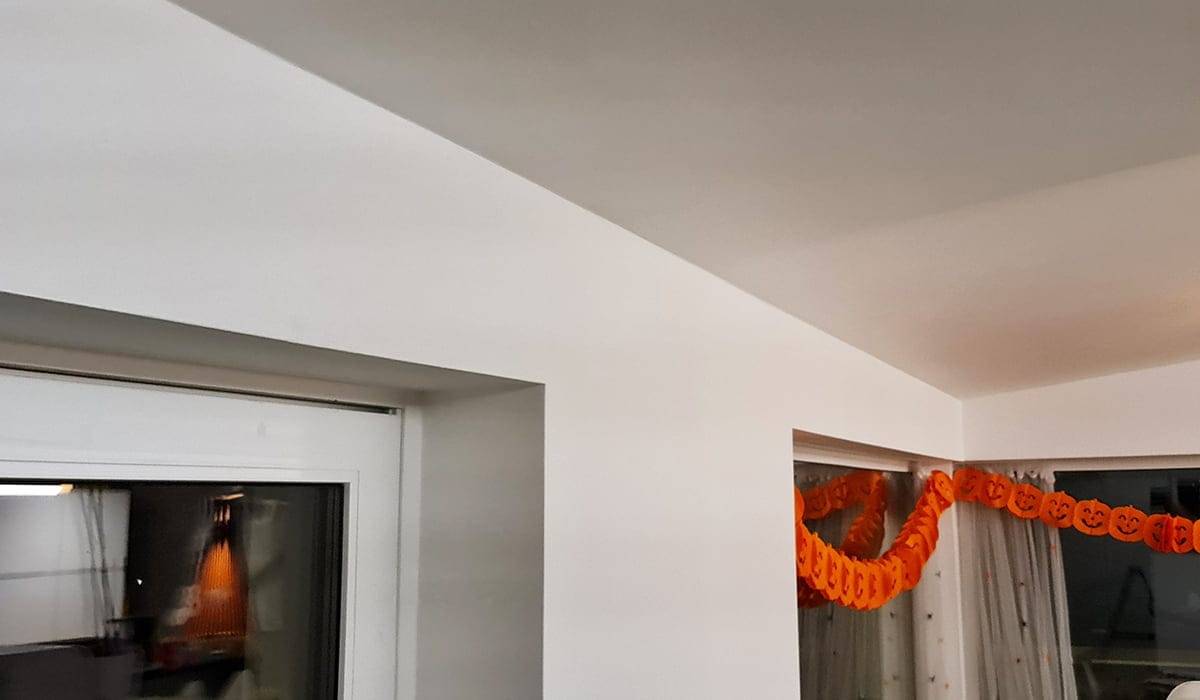

Zu wenig Licht vor der Renovierung mit indirekter Beleuchtung
Vor der Renovierung brauchte das Wohnzimmer mehr Licht. Die großen Fenster boten in der dunklen Jahreszeit nicht genug Licht.

Es wurde beschlossen, die Beleuchtung durch indirekte Beleuchtung und Scheinwerfer zu erhöhen.

Bei der Planung der Beleuchtung wurden sowohl Decken- als auch Wandleuchten als Optionen in Betracht gezogen. Da es in der Decke keine vorgefertigten elektrischen Leitungen gab, wäre eine Nachrüstung sehr aufwändig gewesen. Auch das Anbringen von Wandleuchten wurde als Herausforderung betrachtet. Der Entwurf entschied sich für den Bau einer neuen Dropdown-Box. Auf diese Weise konnte die neue Verkabelung innerhalb des Gehäuses installiert werden. Die Form des Gehäuses wurde so konzipiert, dass sowohl eine indirekte Beleuchtung mit LED-Leisten als auch eine direkte Downlight-Beleuchtung möglich ist. Das Downlight-Gehäuse wurde für die gesamte Wandlänge, d.h. acht Meter, entworfen. Die Abmessungen sind unten im Hauptbild des Absenkkastens zu sehen. Die hellblau markierten Gipskartonplatten bildeten sowohl das Gehäuse für die versenkbaren LINJA 5 Strahler als auch den Trog für die indirekten farbtemperaturgesteuerten CCT-geführten Lichtbänder. Die Höhe des Gehäuses beträgt 295 mm, da dies der Raum zwischen der Oberkante des Fensters und dem Dach war. An der Vorderkante des Gehäuses wurde ein 120 mm hoher Blendschutz angebracht, um das Licht effizient zur Decke zu lenken. Das Dach steigt zum First hin um 25 mm an, was bei den Abmessungen und beim Zuschnitt der Rahmenhölzer ebenfalls berücksichtigt wurde. Es wurde ein 48x48 Holzrahmen verwendet. Zwischen der Wand und dem Gehäuse (auf der linken Seite des Bildes) wurde eine Aussparung von etwa 15 cm für die Vorhangschienen gelassen. Dadurch wurde das Gehäuse auch in die richtige Position für den Winkel der Lichtöffnung gebracht. In Zukunft wird es möglich sein, bei Bedarf mehr Licht in den Wandschlitz zu bringen.

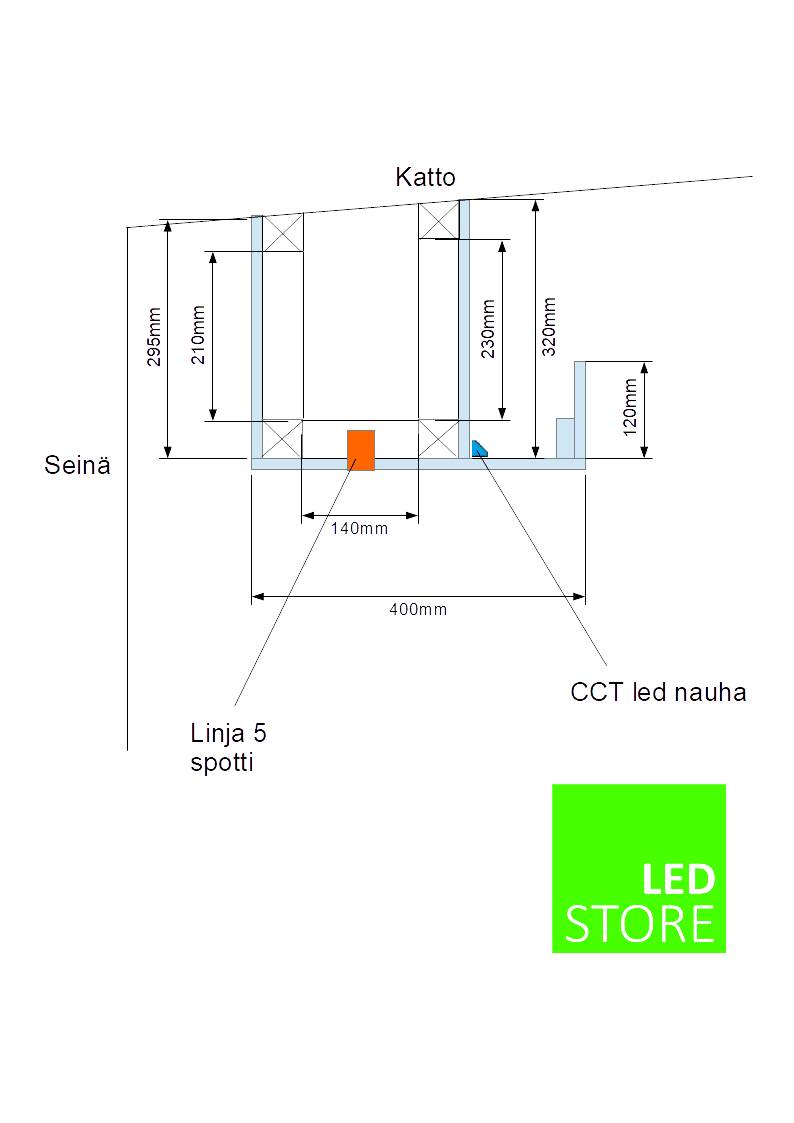

Detailaufnahme des unteren Gehäuses von oben. Das Hellblau zeigt die Gipskartonplatten, das Orange den einbaubaren LINJA 5-Strahler und das Blau den CCT-LED-Streifen im 45-Grad-Eckprofil.

Die Wahl der Wohnzimmerbeleuchtung - natürliches und blendfreies Licht

Die Beleuchtung sollte natürlich und blendfrei sein, mit einer angemessenen Lichtmenge. Als Spot wurde der LINJA 5, 10W, 3000K mit einem schmalen Lichtkegel aus dem LedStore-Sortiment gewählt. Ein Spot liefert 1000 Lumen Licht, mit einem Öffnungswinkel von 15 Grad. Das starke Licht blendet überhaupt nicht zu den Seiten. Jeder Spot verfügt über eine leuchtenspezifische, dimmbare Stromversorgung.

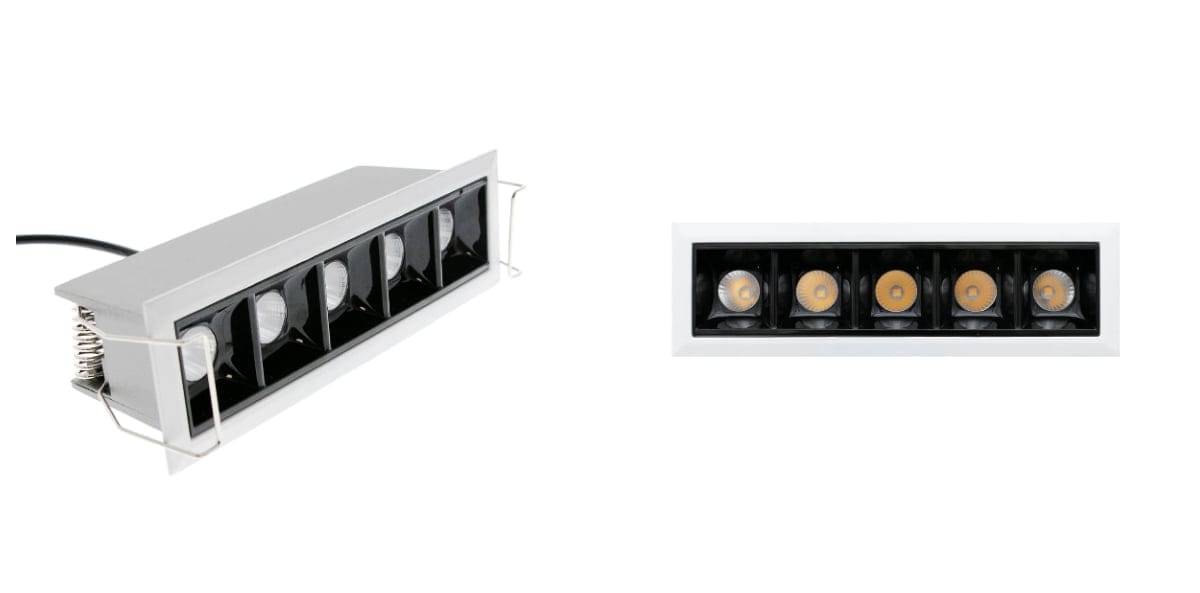

Linienstrahler LINJA 5, beleuchten den schwarzen Innenraum mit einem schmalen Strahl. Das Licht ist nicht blendend, wenn man es von der Seite betrachtet. Die Leuchte ist in einer warmen 3000K und einer neutralen 4000K Lichtfarbe erhältlich.
  Für die LED-Streifenbeleuchtung durch das Dach wurde ein 14,4 W/m Farbtemperatur gesteuerter CCT-LED-Streifen gewählt, der bei der Zielbeleuchtung etwa 1000 Lumen pro Meter ausstrahlt. Für die indirekte Beleuchtung wird die Beleuchtungsstärke auf 500 Lumen pro Meter geschätzt. Die Beleuchtungsstärke des indirekten Lichts hängt stark von der Farbe und dem Material der reflektierenden Oberfläche ab. Für die Ausrichtung und den Schutz des LED-Streifens wurde ein 45-Grad-Winkelprofil mit einer Kunststoffabdeckung gewählt. Ein 200W RF-Transformator für die kabellose Steuerung der Stromversorgung des Led-Streifens wurde in der Rutsche versteckt.

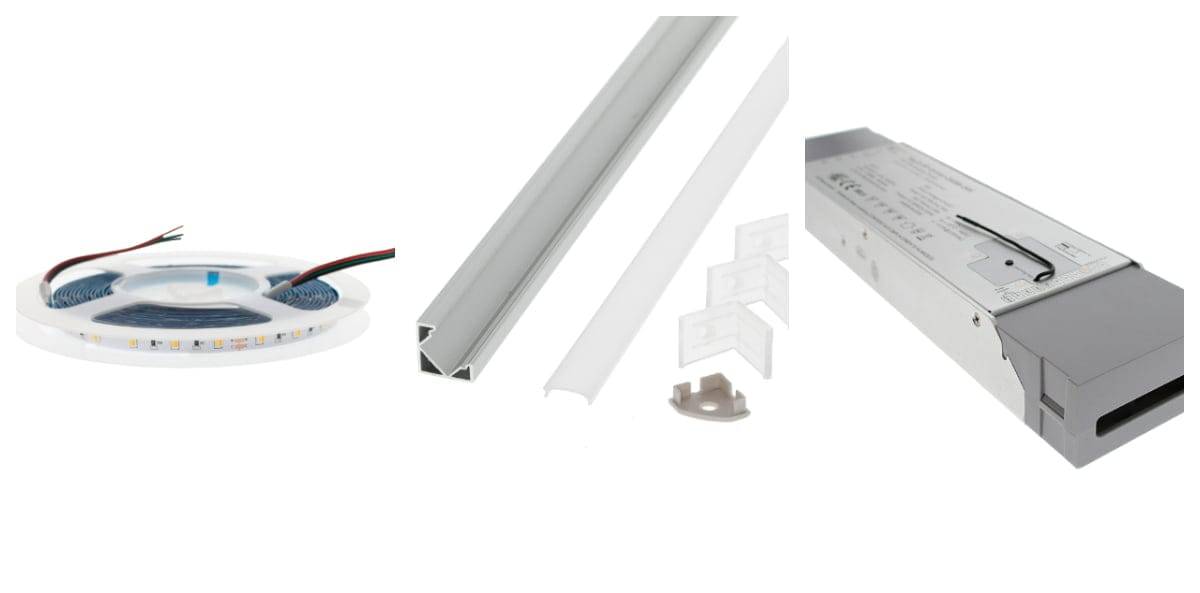

Led-Band mit Farbtemperaturkontrolle. Für die Installation benötigen Sie außerdem ein Aluminiumprofil und einen Stromanschluss.

Die Renovierung des Wohnzimmers beginnt - Herstellung einer abnehmbaren Deckenverkleidung

Die Montage des Unterdecks begann mit dem Zuschneiden der Rahmenhölzer und Gipsplatten auf die richtige Größe. Der Rahmen wurde zunächst auf dem Boden montiert, eine Kante nach der anderen.

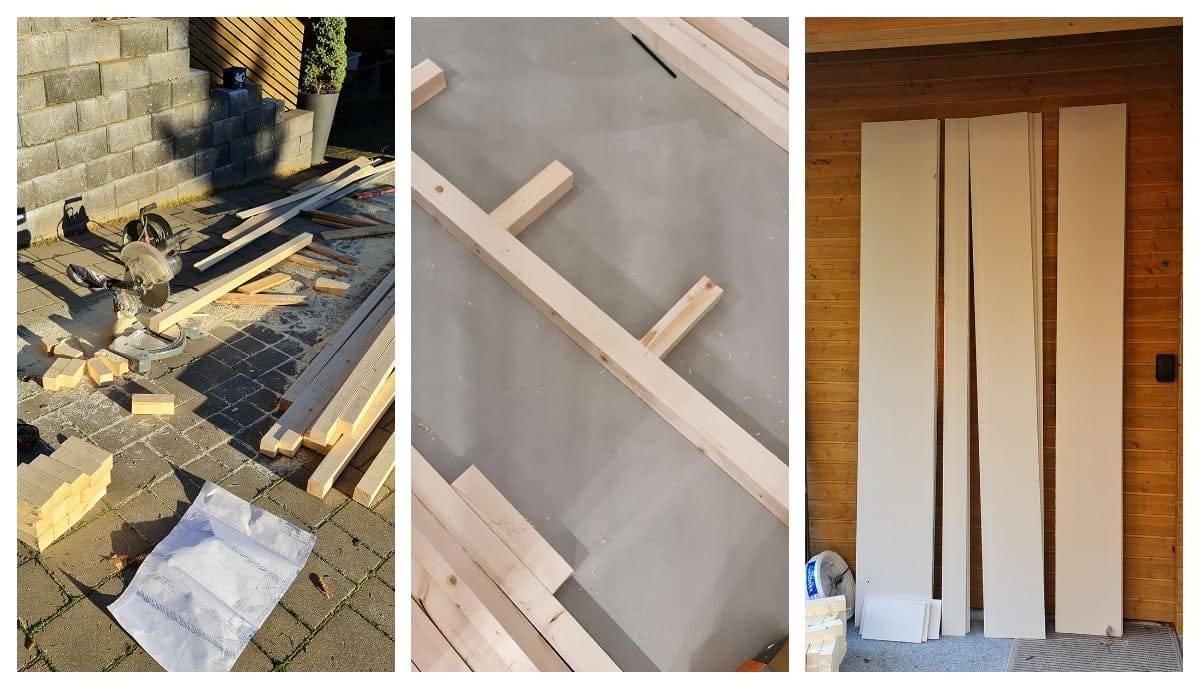

Messen, schneiden und montieren Sie den Rahmen und die Gipskartonplatten.
Die Rahmen wurden in drei Abschnitten an der Decke befestigt. Zur Befestigung des Rahmens wurden 100x50 Schrauben verwendet, und die Befestigungspunkte für das Dach wurden an den Dachläufen angebracht. Die elektrische Verkabelung für die Lampen wurde in dieser Phase abgeschlossen.

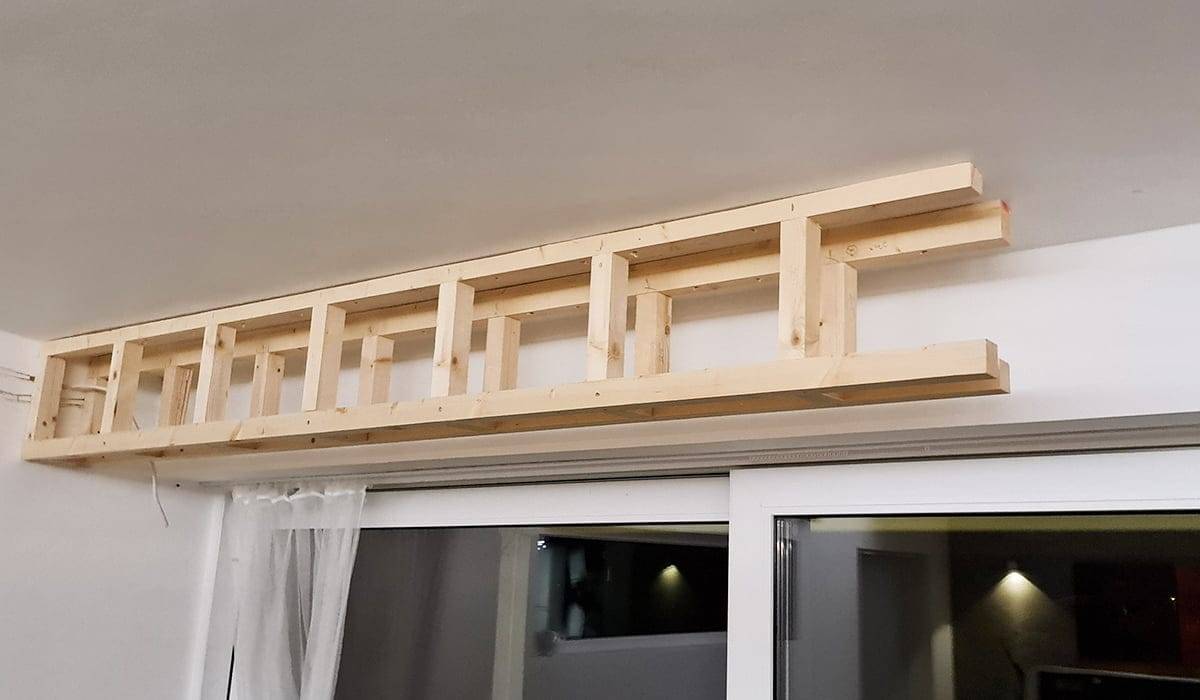

Die ersten Rahmenhölzer an der Decke. Der Strom ist bereit.

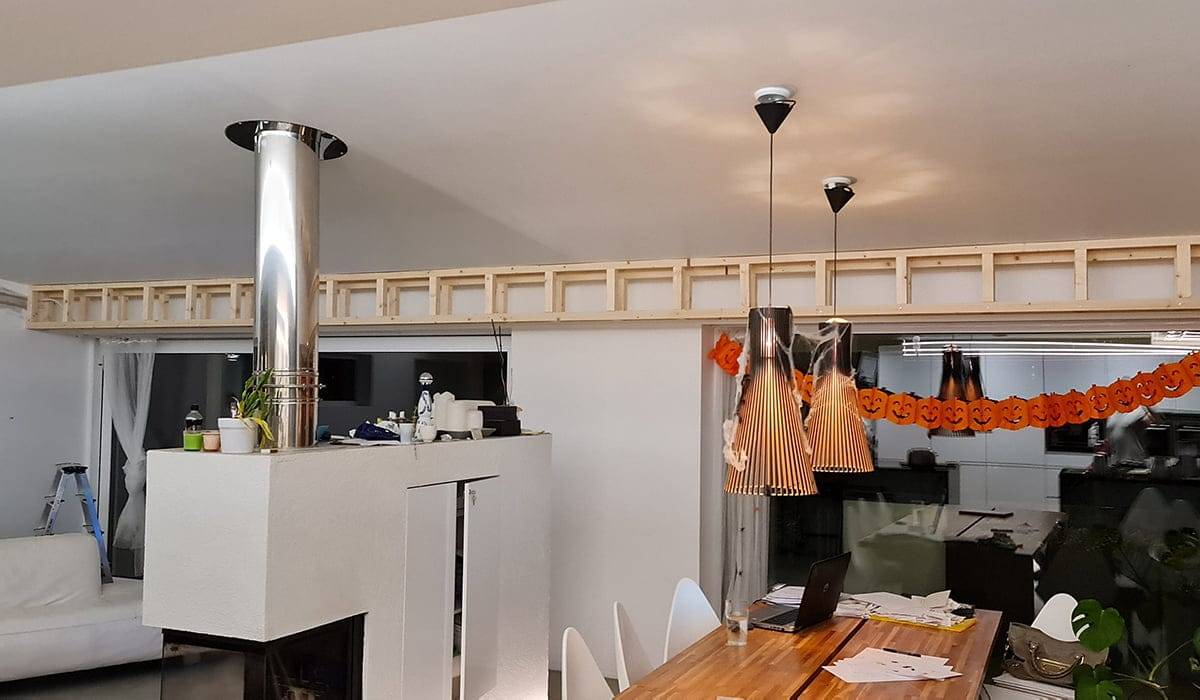

Der untere Gehäuserahmen ist über seine gesamte Länge an der Decke befestigt.

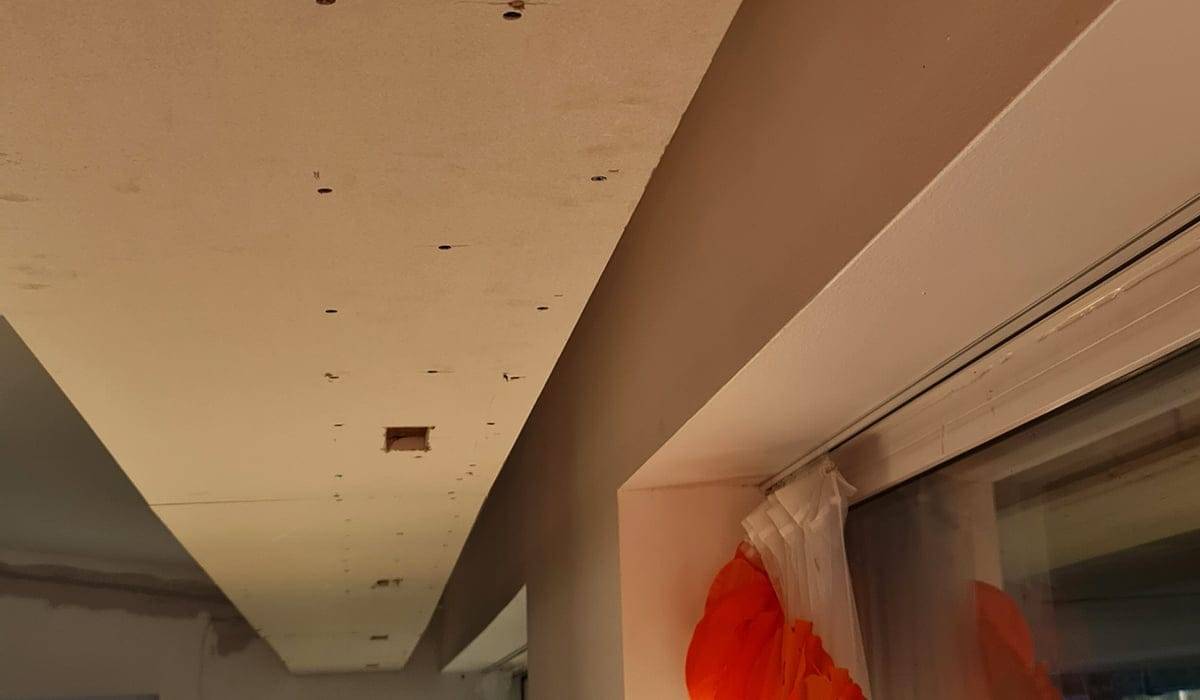

Nach der Befestigung des Rahmens wurde die Gipskartonverkleidung angefertigt. Die zurechtgeschnittenen Gipskartonplatten wurden mit 80x50 Schrauben am Rahmen befestigt und nivelliert.

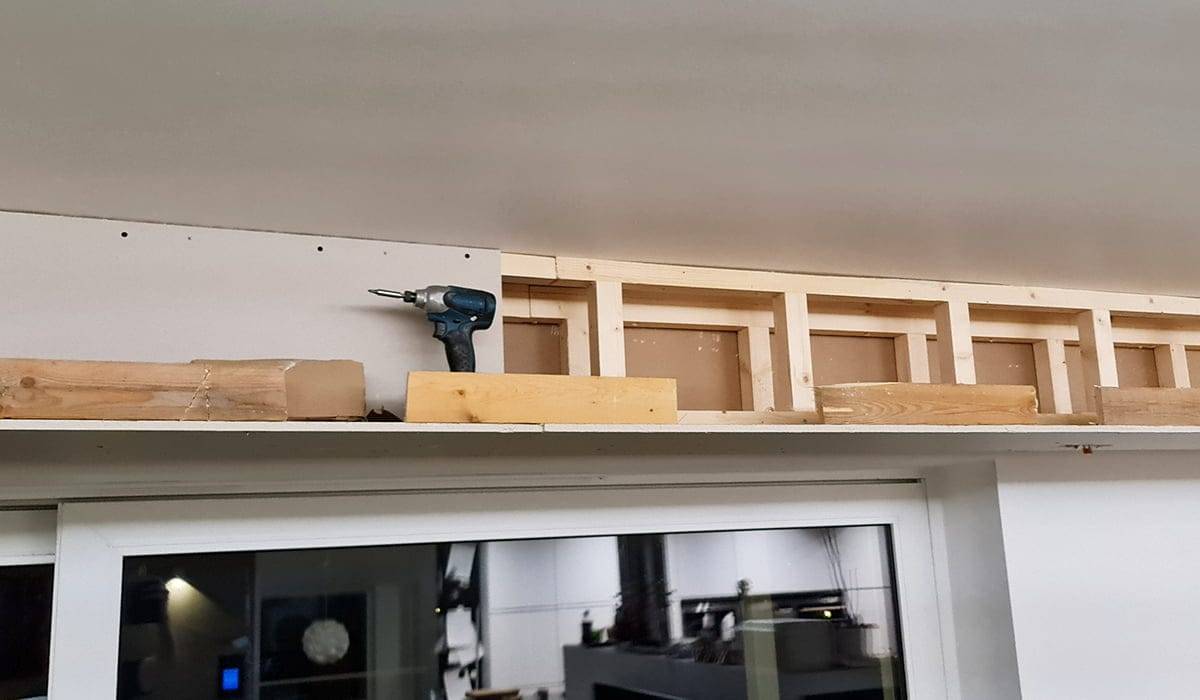

Die Trockenbauwand wurde mit dem Rahmen verschraubt.

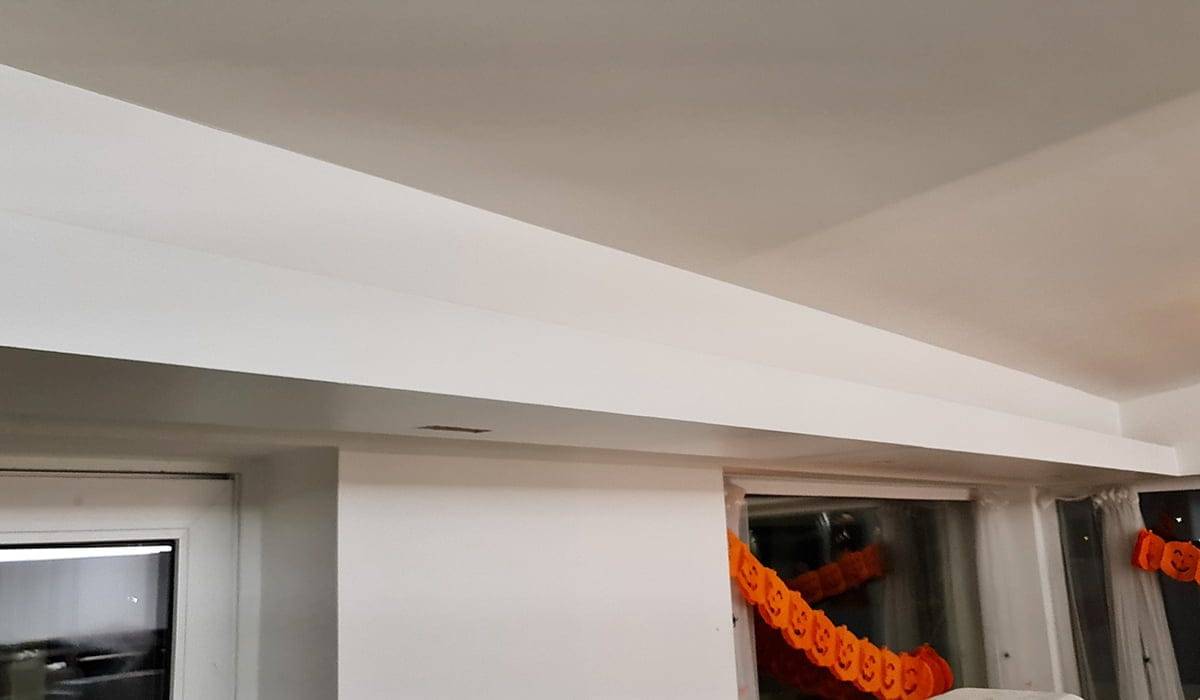

Die erste Runde der Nivellierung ist fertig, die Wohnzimmerbeleuchtung nimmt langsam Gestalt an.
In das untere Gehäuse wurden 34x137 mm große Montagelöcher für LINJA5 LED-Scheinwerfer geschnitten.

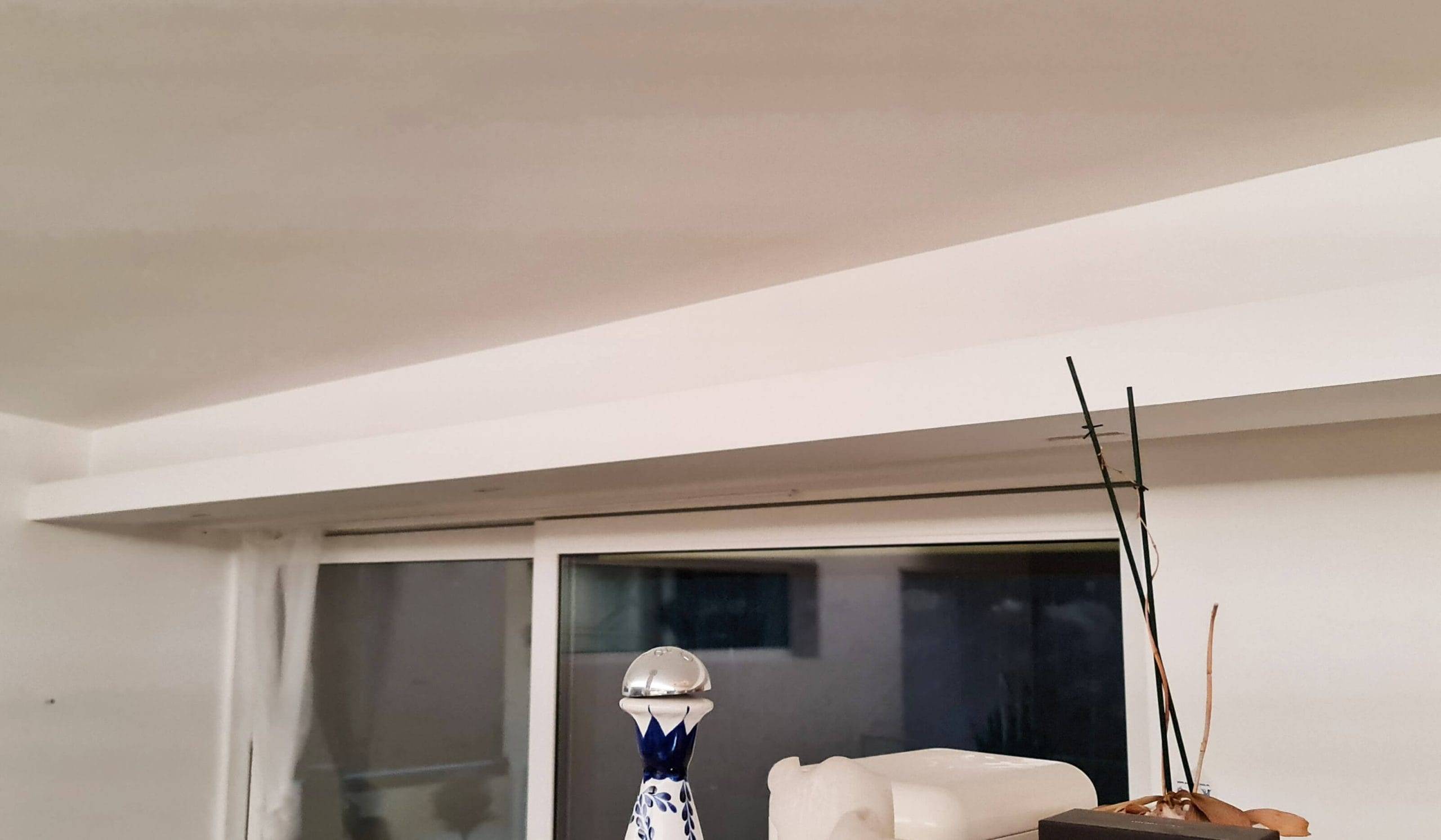

Die Oberflächenbehandlung des Gehäuses ist abgeschlossen. Nach zwei Anstrichen zum Spachteln wurde die Dropdown-Box im Wohnzimmer grundiert und überlackiert.

Die Renovierung schreitet voran - Installation der Beleuchtung

Es war wichtig, dass die Beleuchtung ohne verdrahtete Wandschalter gesteuert werden konnte, da die Installation neuer Lichtschalter sehr aufwändig gewesen wäre. Für die indirekte LED-Beleuchtung wurde ein 14,4 W/m CCT LED-Streifen mit Farbtemperatursteuerung gewählt, der über einen drahtlosen Schalter zur Änderung der Farbtemperatur verfügt. Zum Zeitpunkt des Bildes war die Positionierung des Schalters noch nicht entschieden. Mit den Tasten WW und CW auf der rechten Seite können Sie die Farbtemperatur des Lichts stufenlos zwischen Warmweiß und Kaltweiß einstellen. Von der linken Taste aus schaltet die obere das Licht ein und aus, während die untere mit einem langen Druck das Licht schön und gleichmäßig aufhellt und dimmt.

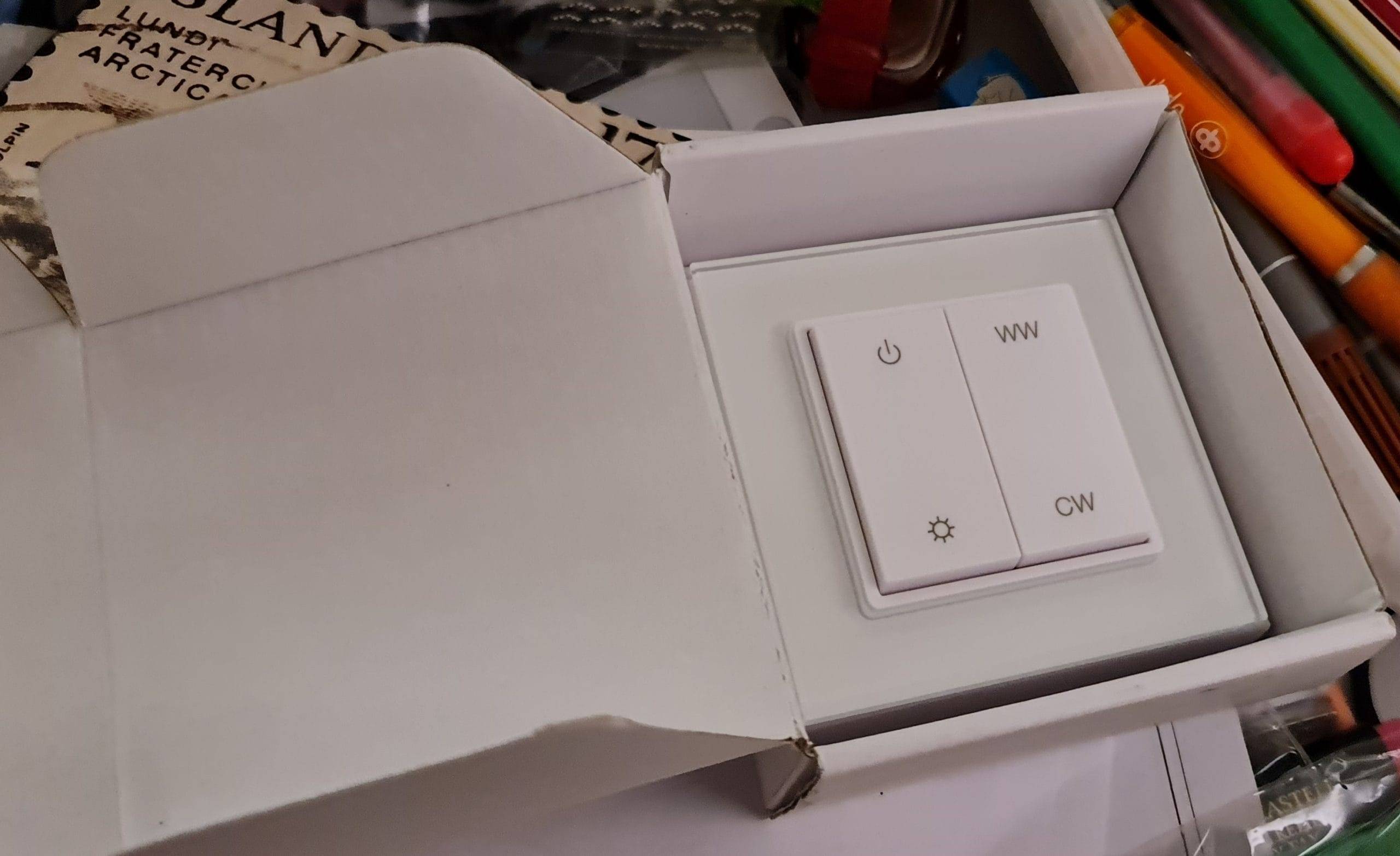

Die kabellose Steuerungstaste kann frei positioniert werden, wo immer Sie wollen. Die stufenlos verstellbare Farbtemperaturtaste WW hat ein wärmeres Licht und CW ein kälteres Licht.
  Der LED-Streifen wurde in einem 45-Grad-Winkelprofil montiert und auch der Transformator passte trotz seiner stattlichen Größe von 270x79x39 mm gut in den Schacht. Der LED-Streifen ist in der Farbtemperatur einstellbar und hat drei Leiter, was bei der Wahl des Transformators berücksichtigt werden sollte. Der Transformator für die drahtlose Steuerung verfügt außerdem über einen Lernschlüssel für die Kopplung der drahtlosen Steuerung. Ein separater Empfänger ist also nicht erforderlich.
14,4 W/m Der CCT-Streifen wird an die Schwachstromseite des Transformators angeschlossen. Sie nimmt drei Positionen ein, ein Plus (rot) und zwei Minus (grün WW und schwarz CW). Für die Kopplung der drahtlosen Steuertaste zeigt das Bild eine schwarze Taste (Lerntaste).
  Die Gesamtlänge von 8 Metern wurde mit drei Profilen von 2,5 Metern realisiert, und ein weiterer Abschnitt von einem halben Meter wurde zugeschnitten. Eine Rolle LED-Band reichte nicht aus, also wurde ein zusätzliches 2,9 Meter langes CCT-LED-Band auf die fünf Meter lange Bandrolle aufgerollt und das einzelne Band mit Hilfe eines vormontierten Klebers auf dem LED-Band an dem Aluminiumprofil befestigt. Die Kunststoffhülse saß gut auf dem Profil. Das LED-Profil musste nicht am Boden des Troges befestigt werden, so dass seine Ausrichtung und Platzierung immer noch sorgfältig angepasst werden kann, je nachdem, was sich bei der Verwendung am besten bewährt.

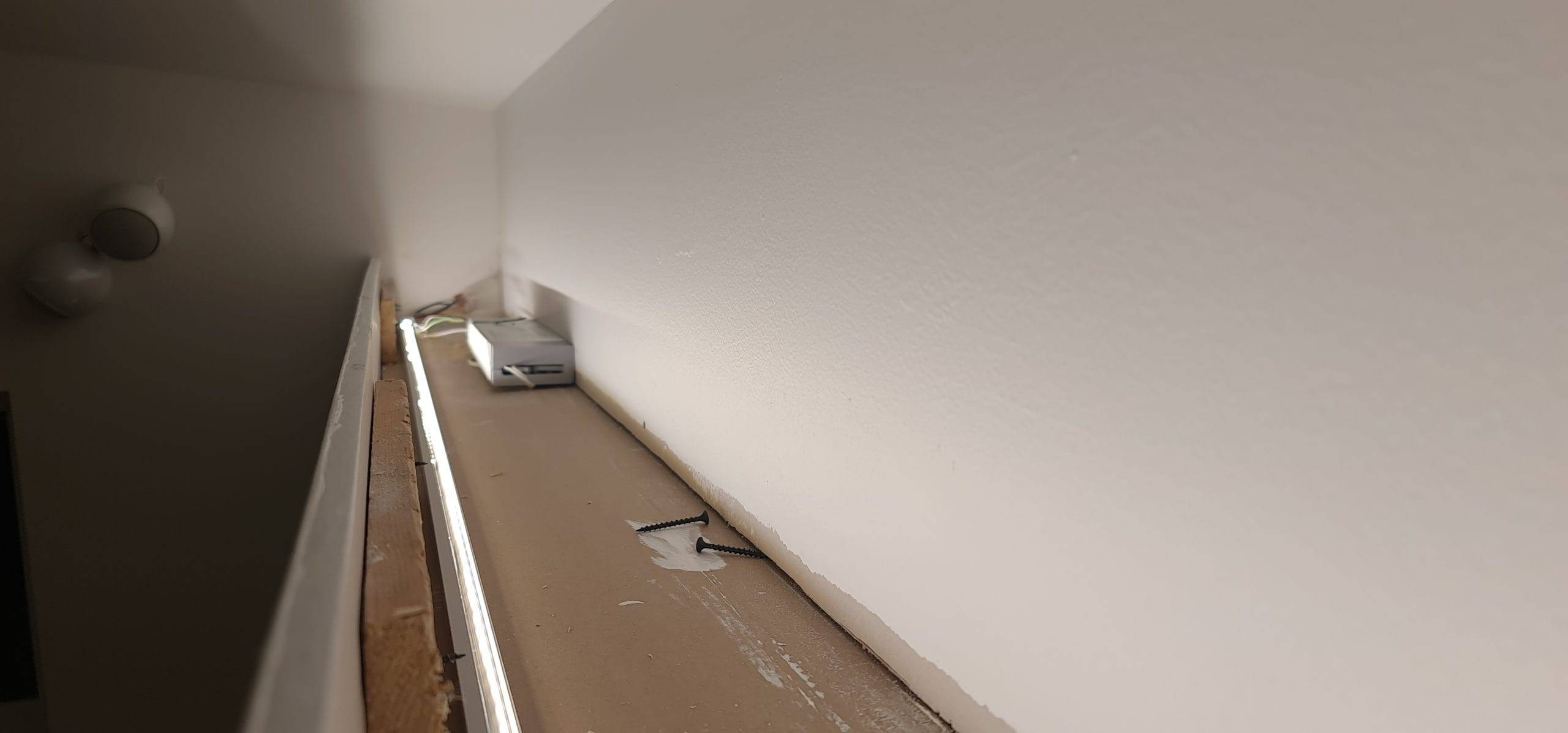

45-Grad-Winkel beleuchtetes LED-Aluminiumprofil in der durch die Wand gerichteten Fallstromrinne. Der RF-Transformator passt gut in den Schacht.
  LINJA 5 Strahler haben ihre eigenen leuchtenspezifischen dimmbaren TRIAC-Transformatoren. Als in diesem Fall kein neuer, verkabelter Dimmer installiert wurde, wurden die Strahler in Reihe geschaltet und ein primärseitiger Funkempfänger und Funktaster installiert.
LINJA 5 Strahler wurden in einem Abstand von 170 cm installiert, wobei 60 cm neben den Wänden verblieben. Bei einer Installation in 60 Metern Entfernung von der Wand wird das Licht auch durch die Wand reflektiert.

Das Endergebnis ist ein Erfolg - das benötigte Budget betrug 1 500 €.

Das gesamte Projekt wurde in Eigenregie durchgeführt, nur für die elektrischen Installationen brauchten wir einen Fachmann, der eine Stunde für die Verkabelung benötigte. Mit allen Geräten und der Beleuchtung beliefen sich die Kosten auf 1 500 €, und es wurden 20 Stunden an persönlicher Zeit aufgewendet. Wäre die Arbeit von einem Schreiner ausgeführt worden, hätten sich die geschätzten Kosten auf 1 000 € belaufen. Nachdem die indirekte LED-Beleuchtung und die Strahler im Wohnzimmer installiert wurden, können sie entweder separat oder gleichzeitig verwendet werden.

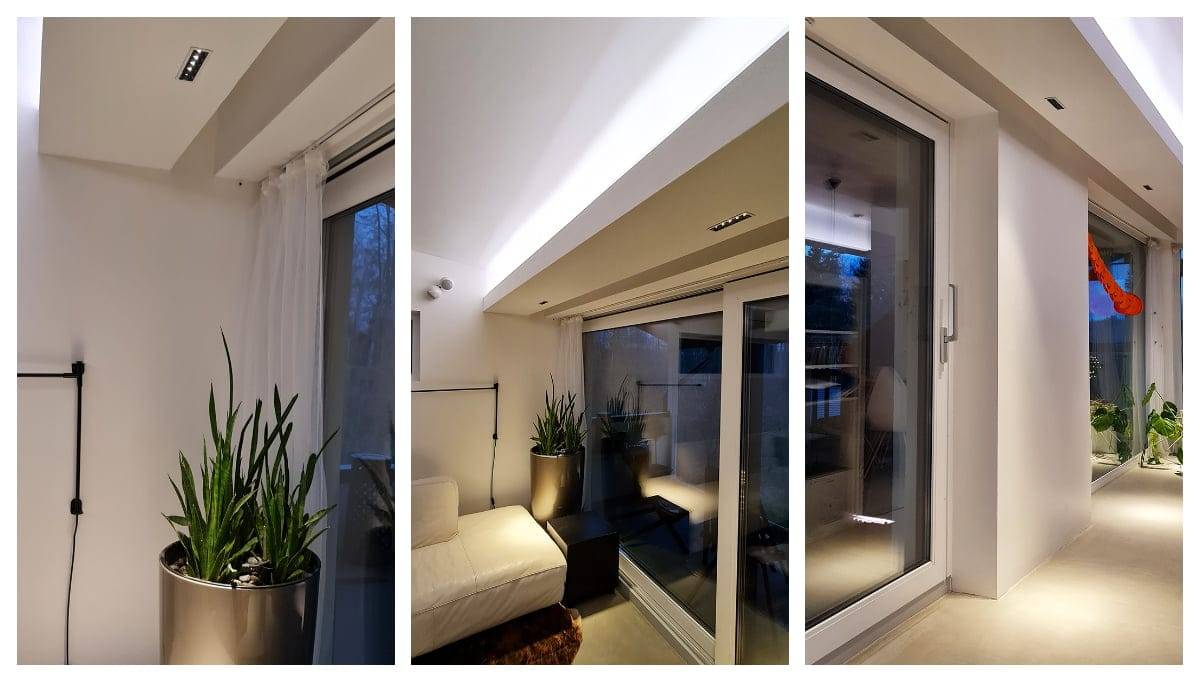

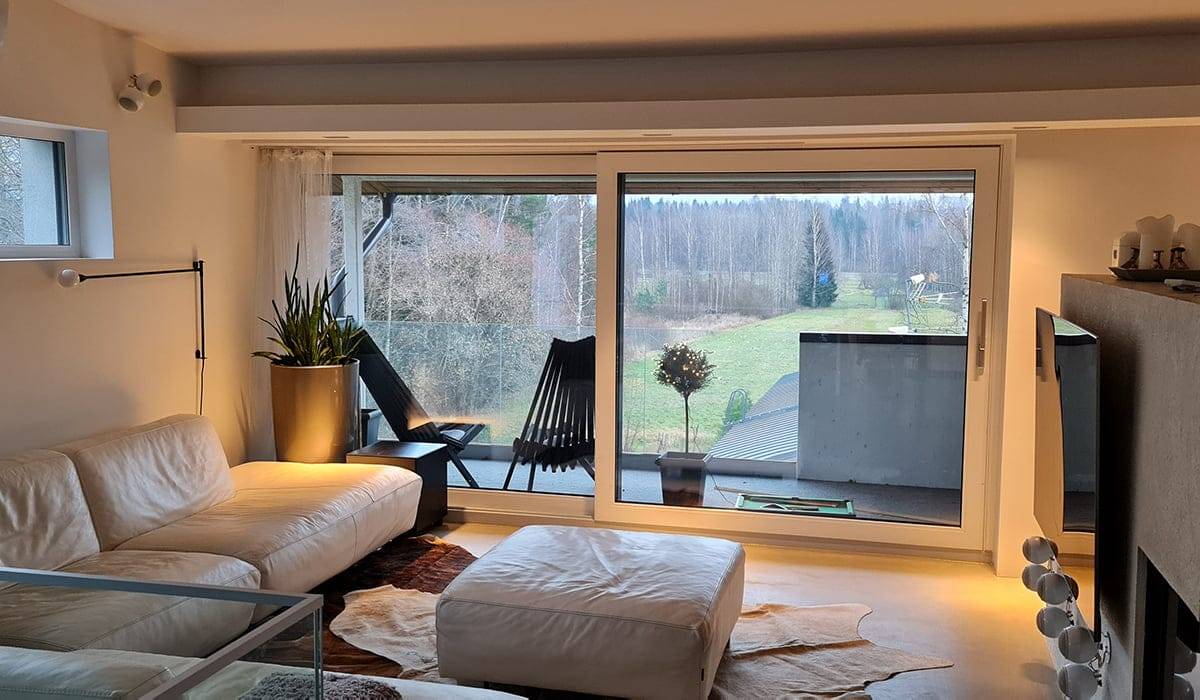

Die LINE 5 Spots sind von der Seite betrachtet nicht sichtbar, aber die Lichter reflektieren gut bis zum Boden.

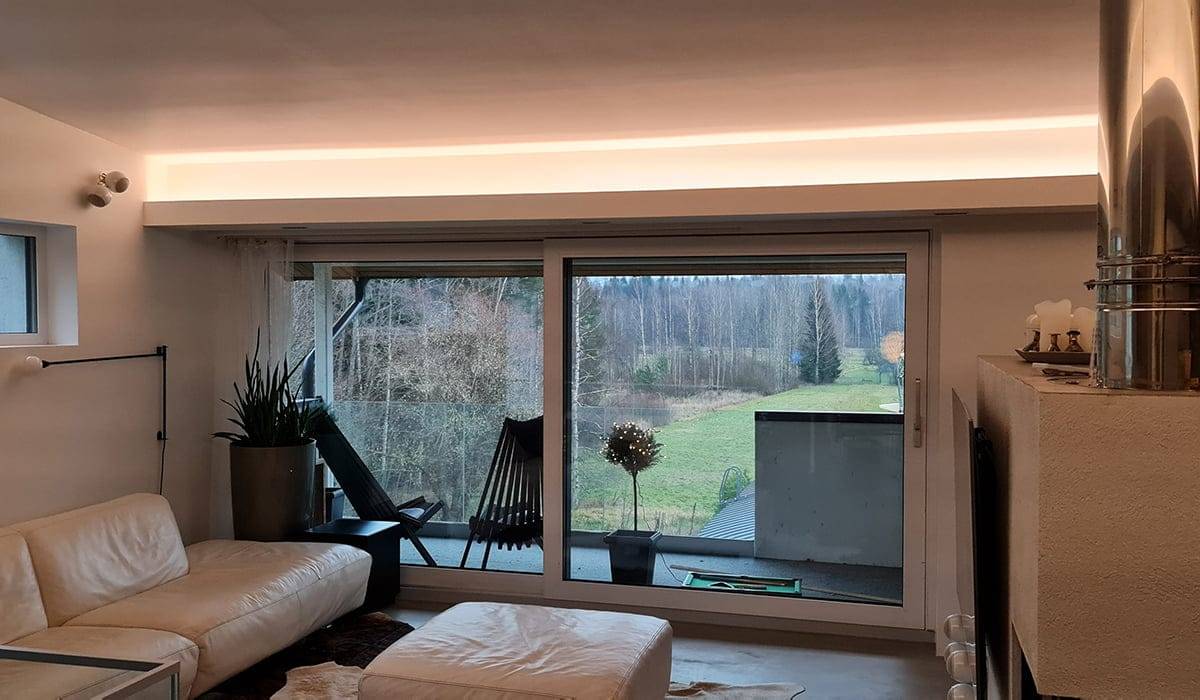

Der dimmbare LED-Streifen mit einstellbarer Farbtemperatur bringt eine angenehme indirekte Beleuchtung in einem Gehäuseschacht an die Wand und die Decke Ihres Wohnzimmers.

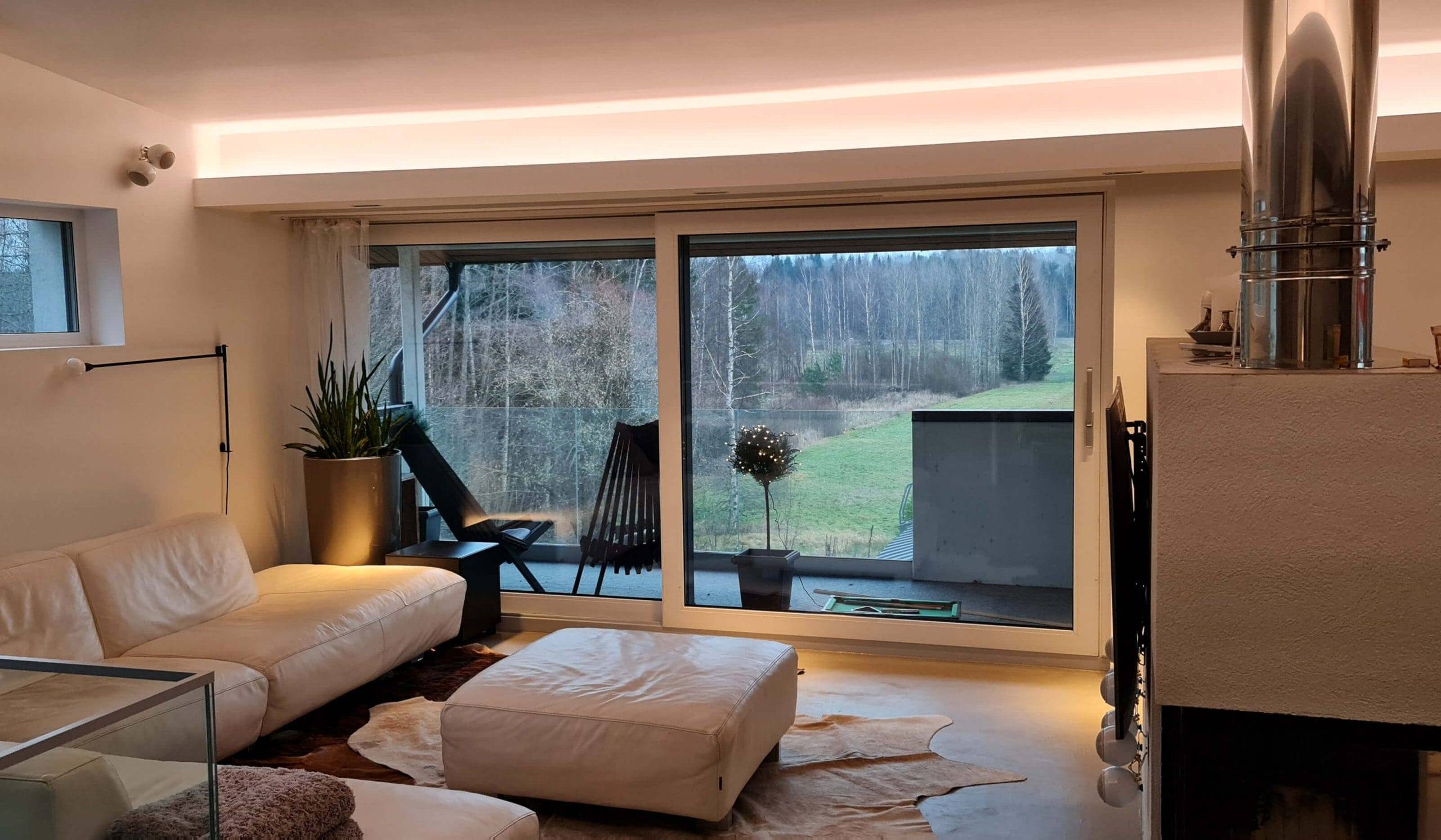

Mit indirekter Beleuchtung und LINJA-Strahlern erhält das Wohnzimmer viel zusätzliches Licht.
