Die Verkabelung von LED-Leuchten ist einer der wichtigsten, aber oft am wenigsten beachteten Aspekte eines Beleuchtungssystems. Richtig ausgewählte und installierte Kabel sorgen dafür, dass die Leuchten reibungslos funktionieren, die Steuerungen wie gewünscht funktionieren und die Beleuchtung sicher bleibt.
In diesem Artikel gehen wir darauf ein, welche Art von Kabeln für LED-Beleuchtung in verschiedenen Systemen - DALI, Zigbee, Triac und andere Steuerungsmodi - benötigt werden und wie sich die Eigenschaften der Leuchten und die Art der Transformatoren auf die Verkabelung auswirken. Am Ende erhalten Sie außerdem praktische Tipps für eine sichere und effiziente Installation.
Hausautomatisierung und Kontrollsysteme
DALI-Verkabelung
DALI (Digital Addressable Lighting Interface) ist ein professionelles, bidirektionales Lichtsteuerungssystem. Es verwendet einen eigenen Steuerbus, der auf demselben Kabel wie die Versorgungsspannung geführt werden kann - vorausgesetzt, die Verkabelung erfolgt nach dem DALI-Standard.
- Normalerweise wird für die DALI-Steuerung ein 5x1,5 mm² Kabel oder ein gleichwertiges Kabel verwendet.
- Die Länge der Steuerleitung kann bis zu 300 Meter betragen, während der Gesamtwiderstand unter 2 Ohm bleibt.
- Eine DALI-Linie kann mehrere Leuchten und Steuergeräte auf demselben Bus verbinden.
Ein zentraler DALI-Gruppentransformator erleichtert die Installation an großen Standorten. Denken Sie daran, dass ein DALI-Master normalerweise 64 Geräte verwalten kann. Durch die Verwendung von Gruppentransformatoren sparen Sie Adressen.
Siehe DALI-Produkte
Zigbee und andere drahtlose Systeme
Zigbee, WiFi und Bluetooth Mesh ermöglichen eine drahtlose Steuerung, aber für den Anschluss der Stromversorgung ist immer noch eine Verkabelung erforderlich. Die Steuersignale sind drahtlos, aber die LED-Leuchten benötigen immer noch ein Gleichstromkabel vom Transformator. Sie brauchen also keine Kabel für die Schalter!
- Vermeiden Sie lange (+15m) Kabelwege, um den Spannungsabfall vom Transformator gering zu halten.
- Verwenden Sie ein abgeschirmtes Kabel, wenn die Kabel neben anderen elektrischen Leitungen verlaufen.
- Wir empfehlen Gruppentransformatoren (in der Regel 24V), um die Kontrolle zu erleichtern.

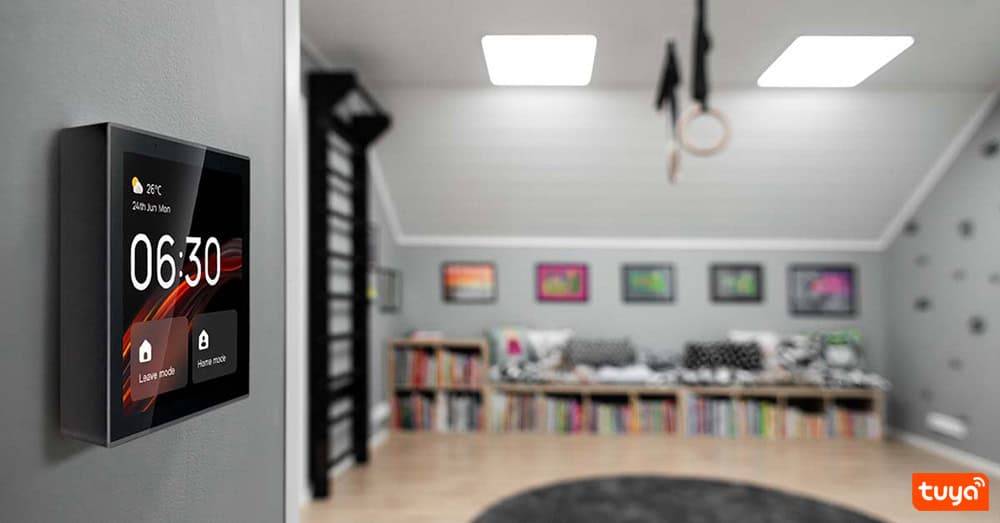

Entdecken Sie Tyua Hausautomation

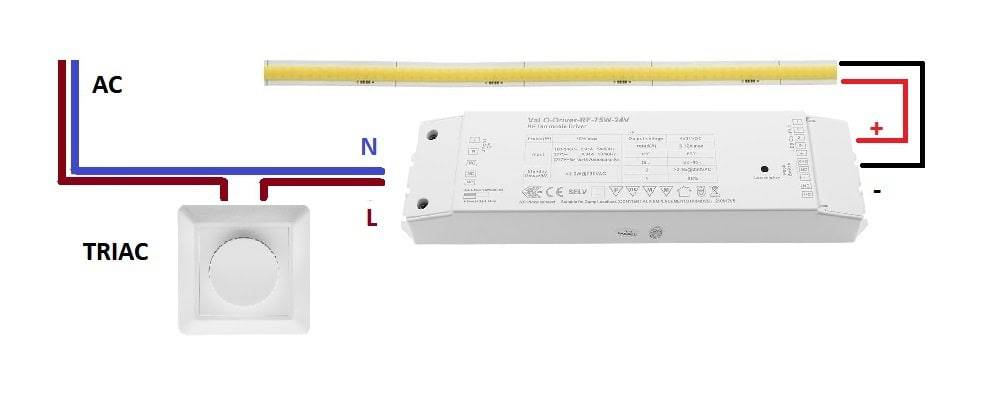

Triac-Dimmer (230V)
Die Triac-Dimmung ist eine traditionelle und einfache Methode, um LED-Leuchten direkt über das 230V-Netz zu steuern. Die Verdrahtung ist in der Regel ähnlich wie bei herkömmlichen Halogenlampen.
- In der Regel wird ein 3-adriges Kabel (L, N, Erde) verwendet, obwohl fast alle hochwertigen Transformatoren der Klasse 2 (doppelt isoliert) sind und keine Erde benötigen.
- Eine dimmbare LED erfordert einen Triac-kompatiblen Transformator.
- Normalerweise wird ein MMJ-Draht verwendet, z.B. 3x1,5 mm².
Ausstattung und Verkabelung der Leuchten
Die technischen Eigenschaften der Leuchte bestimmen, wie viele Drähte im Kabel benötigt werden. Dies ist besonders wichtig, wenn die Leuchten durch verschiedene Farbtöne oder Farben gesteuert werden. Es ist ratsam, die Verkabelung zu berücksichtigen, bevor die Leuchten verkabelt werden, um zu vermeiden, dass nachträglich Korrekturen vorgenommen werden müssen.
Jetzt geht es also um das Kabel zwischen dem Transformator und der/den Leuchte(n).

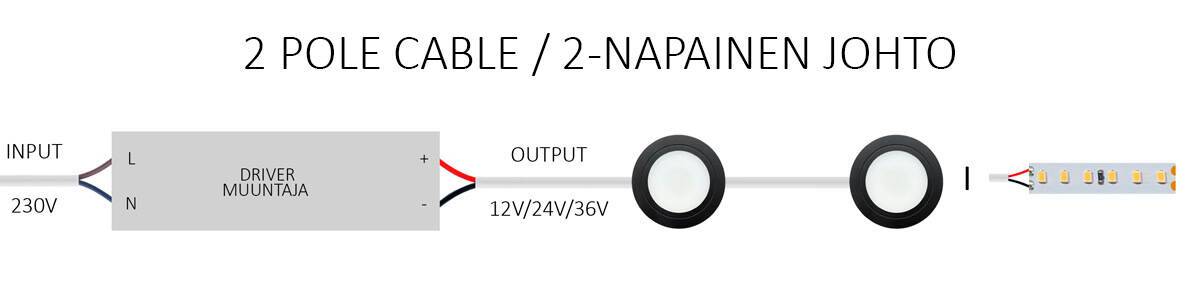

Verkabelung von monochromen LED-Leuchten
Monochrome LED-Leuchten verwenden ein 2-poliges Kabel: Plus (+) und Minus (-). Installieren Sie es also wie im TRIAC-Bild oben gezeigt.
- Schaltung: + rot (normalerweise), - schwarz (normalerweise)
- Verwenden Sie 2x0,5 mm² Kabel für kurze Strecken (max. 15 m), 2x0,75 mm² oder dicker für längere Strecken.
CCT-LED-Lichtkabel (einstellbare Farbtemperatur)
CCT-Leuchten (Correlated Color Temperature) haben warm- und kaltweiße LED-Elemente, die separat gesteuert werden. Dies erfordert ein 2-3-poliges Kabel.
2 Conduction CCT-Lampe funktioniert so, dass das Plus und das Minus 1000 Mal pro Sekunde die Polarisation wechseln, so dass dies für das Auge nicht sichtbar ist. Auf diese Weise ändern wir die Temperatur und die Helligkeit.
- Schaltung: - CW (kaltes Weiß), + WW (warmes Weiß).
- Verwenden Sie 2x0,5 mm² Kabel für kurze Strecken (max. 15 m), 2x0,75 mm² oder dicker für längere Strecken.

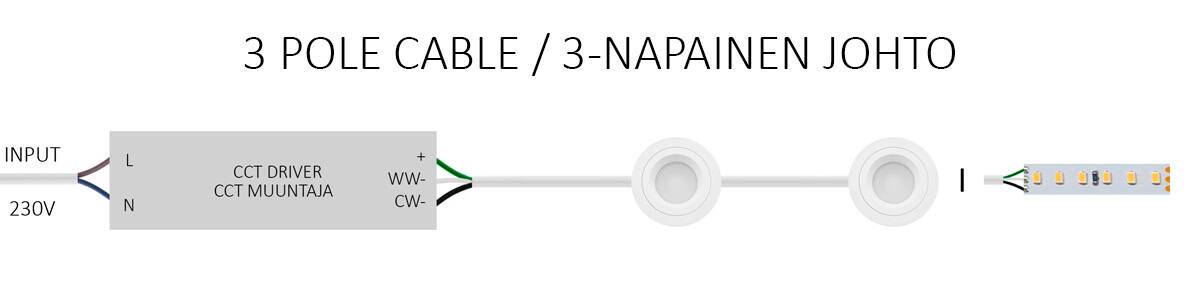

Bei der 3-Leiter-CCT-Lampe (am häufigsten) wird der Pluspol (+) geteilt, aber die Spannung zwischen dem kalten und dem heißen Leiter wird so verändert, dass die Gesamtspannung gleich bleibt. Auf halber Strecke darf sich die Spannung also nicht verdoppeln (volle Leistung an Kalt- und Heißleiter gleichzeitig), was die Leuchte zerstören würde.
- Schaltung: + (gemeinsam), CW (kaltweiß), WW (warmweiß).
- Verwenden Sie 3x0,5 mm² Kabel für kurze Strecken (max. 15 m), 3x0,75 mm² für längere Strecken.

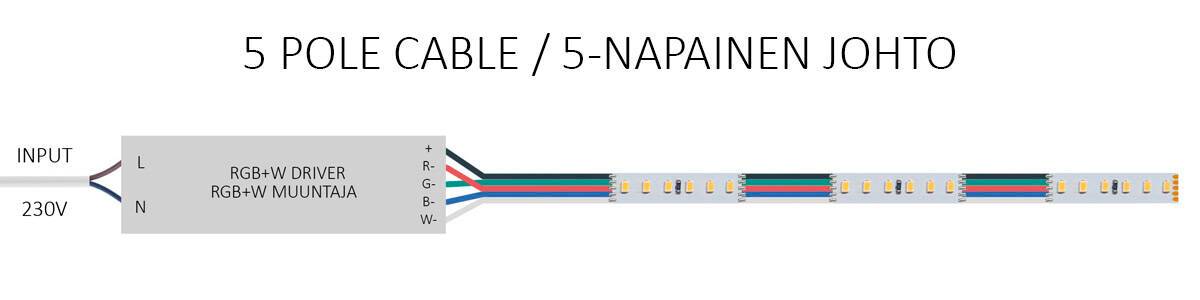

RGB- und RGBW-Leuchten
Bei RGB-Leuchten benötigt jede Farbe (rot, grün, blau) einen eigenen Leiter und einen gemeinsamen Pluspol. Die Verkabelung erfolgt mit einem 4-poligen Kabel. RGBW fügt einen vierten Kanal für die weiße LED hinzu und wird mit einem 5-poligen Kabel verdrahtet .
- Anschluss: + (gemeinsam), RGB = 4 Drähte, (R, G, B, +)
- Anschluss: + (gemeinsam) RGBW = 5 Drähte (R, G, B, W, +)
- Verwenden Sie 4/5x0,0,32 mm² Kabel für kurze Strecken (max. 10m), 4/5x0,5 mm² für längere Strecken.

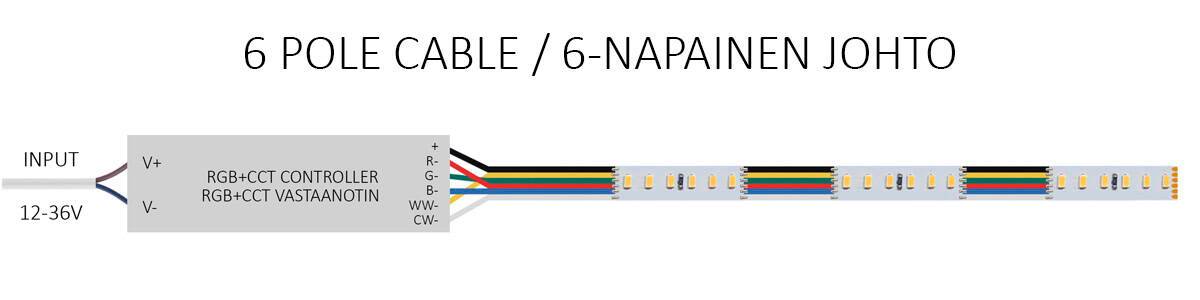

RGB+CCT-Systeme
RGB+CCT kombiniert Farbe und einstellbares Weiß in einer einzigen Leuchte. Das bedeutet, dass die Verkabelung mit einem 6-poligen Kabel erfolgt. Außerdem wird der RGB+CCT LED-Streifen von einem Empfänger gesteuert, der zwischen dem Transformator und dem LED-Streifen montiert ist. Sie benötigen also einen separaten Basistransformator und einen Empfänger, der zu Ihrem System passt.
- Anschluss RGB, warm und kalt = 6 Drähte (R, G, B, warm, kalt, +)
- Verwenden Sie immer ein hochwertiges, doppelt isoliertes LED-Kabel mit weicher Ummantelung.
- Prüfen Sie, ob der Controller und die Leuchte denselben Schaltplan unterstützen.
Entdecken Sie das LedStore Kabelsortiment.
Sehen Sie sich die verschiedenen Zwischenkabel-Lösungen von LedStore an.
Verkabelung mit eigenen Transformatoren vs. Gruppentransformatoren
Leuchten mit eigenem Transformator
Für jede Leuchte kann ein Transformator ausgewählt werden. Dies ist eine schnelle und einfache Lösung, z. B. bei Renovierungsprojekten, bei denen eine zentrale Steuerung nicht erwünscht ist oder bei denen eine Wartungsluke für einen Gruppentransformator nicht erwünscht/möglich ist.
- Jede Leuchte hat ihre eigene 230V-Versorgung.
- Der Transformator kann durch dieselbe Öffnung in Deckenstrukturen oder hinter einer Leuchte versteckt werden
- Weniger Design, aber mehr Gelenke.
- Bei Triac-Transformatoren erfolgt die Farbauswahl über den Hebel bei der Installation (Dimmen, keine stufenlose CCT-Einstellung nach der Installation).
- DALI / Zigbee jede Leuchte hat ihre eigene Adresse (aufwändige Lösung, ermöglicht aber eine kontinuierliche CCT-Steuerung auch nach der Installation).
Gruppentransformatoren und zentralisierte Lösungen
Ein System mit einem Gruppentransformator bedeutet, dass ein effizienter Transformator mehrere Leuchten speist. Dadurch werden Wärmequellen reduziert und die Wartung erleichtert. Außerdem wird sichergestellt, dass alle Leuchten in einer Gruppe der Dimm- und Farbtemperatursteuerung gehorchen.
- Bei 24V-Systemen spielt die Kabeldicke eine wichtige Rolle: zu dünne Kabel verursachen Spannungsabfälle. z.B. 0,5 mm² max, 10/15 m
- Halten Sie die Gesamtlänge des Kabels vom Transformator zu den Leuchten unter 15 m oder erhöhen Sie den Querschnitt.
- Installieren Sie den Transformator an einem leicht zugänglichen Ort, z.B. in einer Wartungsluke, auf Schränken oder in einem Schaltschrank.
Entdecken Sie LED-Transformatoren
Praktische Tipps und Installationsempfehlungen
- Wählen Sie den richtigen Querschnitt: unter 10 m: 0,5 mm² / 5-15 m: 0,75-1,5 mm² / über 15 m: 2,5 mm²+
- Beachten Sie die Spannung: 12V-Systeme haben einen höheren Spannungsabfall als 24V-Systeme.
- Platzieren Sie Steuergeräte und Transformatoren sinnvoll: leicht zu warten, aber versteckt.
- Verwenden Sie qualitativ hochwertige Stecker und Klebebänder: zeit- und hitzebeständig.
- Dokumentieren Sie die Installation: Markieren Sie Transformatoren, Kabelwege und Steuerungen für die Wartung.
Zusammenfassung
| Typ der Leuchte | Anzahl der Kabel | Typische Spannung | Art der Lieferung |
|---|---|---|---|
| Monochrom | 2 | 12/24V | ON/OFF oder Dimmen |
| CCT | 2/3 | 12/24V | Steuerung der Farbtemperatur |
| RGB | 4 | 12/24V | Farbhinweise |
| RGBW | 5 | 12/24V | Farbsteuerung + Weiß |
| RGB+CCT | 6 | 12/24V | Volle Kontrolle über Farbe und Farbtemperatur |
Zusammenfassung
Die richtige Art der LED-Verkabelung stellt sicher, dass die Beleuchtung genau so funktioniert, wie sie geplant war - gleichmäßig dimmbar, mit präzisen Farbwechseln und jahrelang ohne Probleme. Ein gut durchdachtes Beleuchtungs- und Elektrodesign vermeidet Probleme während der Installationsphase.
