Punktloses LED-Band ist die Art von Band, die sich Kunden seit langem gewünscht haben. Lesen Sie weiter, um herauszufinden, wie es sich von herkömmlichem LED-Band unterscheidet.

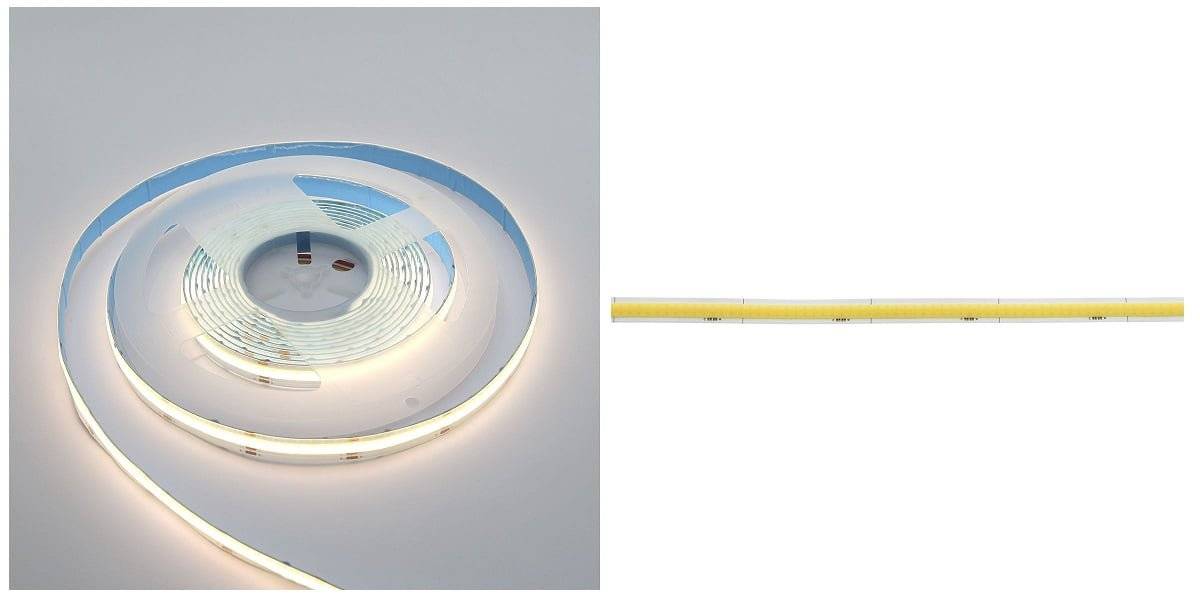

Was ist ein punktloses LED-Band, oder COB?
COB steht für Chip on Board, was bedeutet, dass der LED-Chip direkt auf einer Leiterplatte (PCB) verpackt ist. Chip on Board" für flexible Lichtbänder. COB-LEDs sind im Wesentlichen ein abgespeckter Ansatz für das LED-Design.

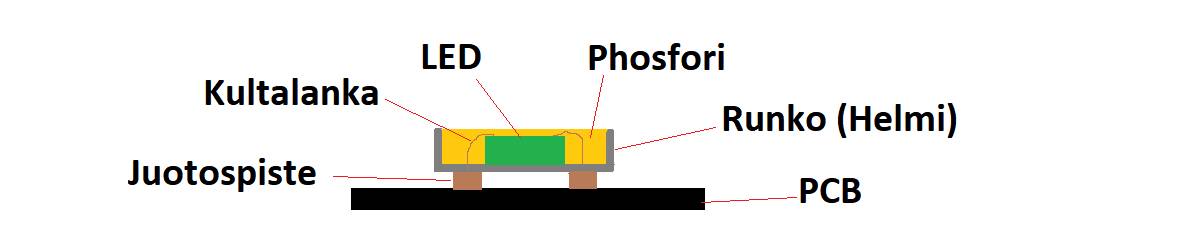

Eine Standard-SMD-LED (Surface Mount Device) hat einen LED-Chiphalter (Bead), in dem sich der eigentliche LED-Chip befindet und der mit einer Phosphorbeschichtung versehen ist.
Die COB-LED-Bandstruktur entfernt alle Überschüsse und lässt den LED-Schaltkreis, die gelbe Phosphorschicht und die Verbindungsstelle zurück.
COB VS SMD LED-Leuchtbänder?
- Der COB-LED-Streifen hat einen Öffnungswinkel von 180 Grad, der SMD-LED-Streifen hat einen Öffnungswinkel von 110 Grad.
- COB-LED-Streifen sind flexibler als SMD-LED-Streifen.
- Der COB-LED-Streifen sorgt für ein gleichmäßiges, zielloses Licht.
- Der COB-Schaltkreis ist direkt an der Unterseite angebracht. Der COB-LED-Streifen hat keinen Golddraht, aber der SMD-LED-Streifen hat einen Golddraht.
Wie wird COB-LED-Band hergestellt?
- "Drucken" von Leiterplatten
- Chipdrucker auf PCB
- Drucken von Widerständen auf PCB
- "Reflow", wobei die Komponenten bei 65 Grad miteinander verbunden werden
- Gießen Sie die fluoreszierende Masse auf das Band
- COB-Leuchtband für Ofen
- Prüfung und Verpackung von Led-Leuchtbändern.
Vor- und Nachteile von COB-LED-Streifen
Da Sie nun etwas über die Technik wissen, lassen Sie uns die Vor- und Nachteile der beiden Techniken durchgehen.
Vorteile der COB-LED-Leuchtbänder:
Punktloses LED-Band, COB-LED-Band.
Einer der größten Wünsche bei herkömmlichen LED-Streifen ist, dass es keine Punkte auf dem LED-Streifen gibt. Mit der COB-Technologie ist daher eine punktfreie LED-Streifenbeleuchtung möglich, da sich die Lichtpunkte bis zu 840 Meter unter der flachen Masse befinden, also keine sichtbaren Punkte. Das Licht ist weicher und ruhiger, wenn es wie eine gleichmäßige Lichtquelle und nicht wie ein Beleuchtungspunkt aussieht.

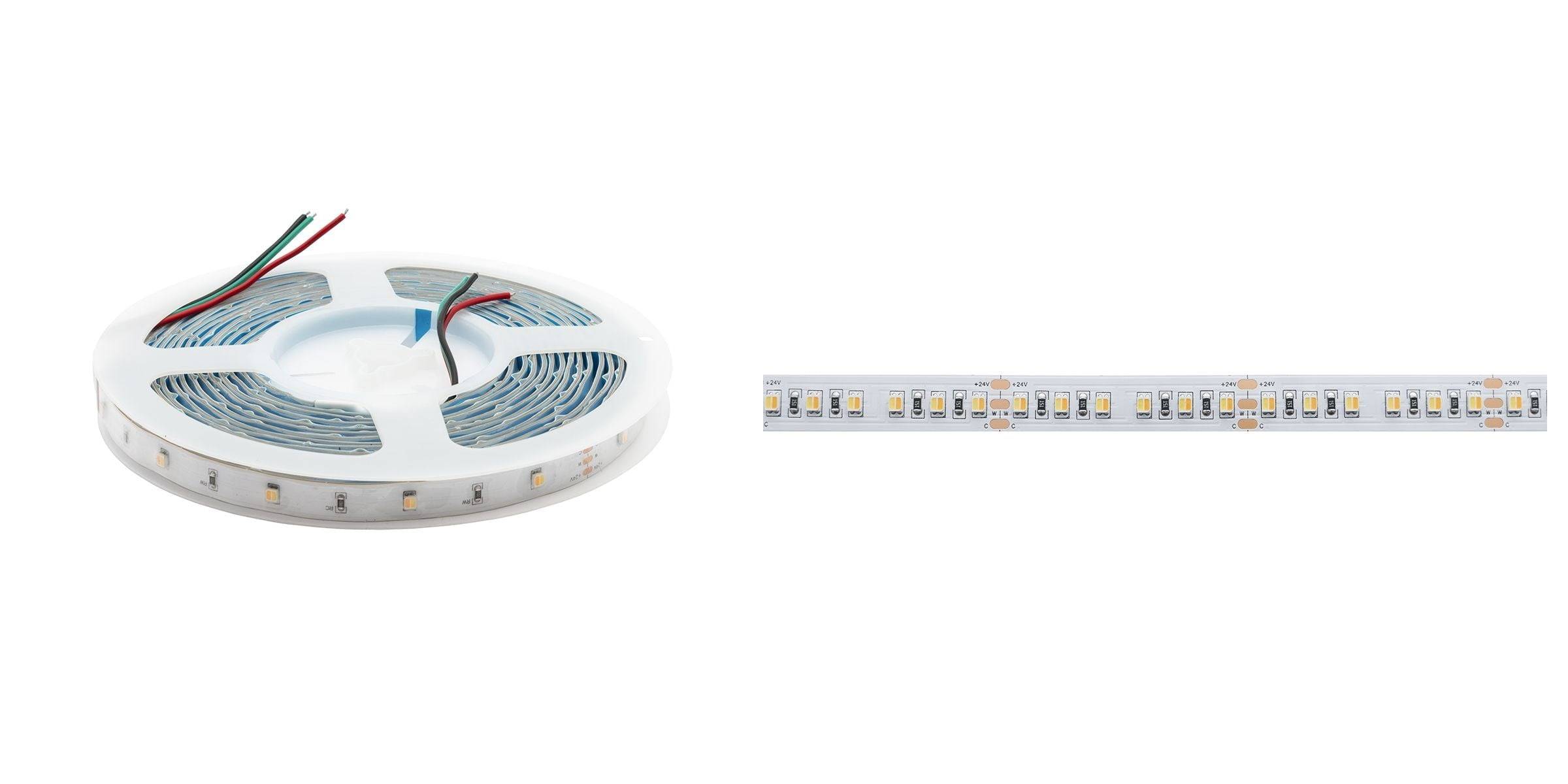

SMD-LED-Streifen (cri 90), enthalten weniger größere LED-Dioden. Traditionell liegt die Anzahl der LED-Lichtpunkte in den sogenannten "Marquee"-LED-Streifen zwischen 30 und 60 pro Meter, so dass Sie jeden Lichtpunkt sehr gut sehen können. Es gibt SMD-LED-Streifen mit 240 LEDs pro Meter (LedStore EQUAL), aber bei diesen Typen von Streifen müssen Sie auf eine wirklich gute Kühlung achten, denn SMD-Dioden erzeugen viel Wärme. Bei SMD-LED-Leuchtbändern können Sie also immer die Punkte sehen.
Bei 840 LEDs pro Meter COB-Band ist es schwierig, einzelne LED-Punkte zu sehen. Sie können nur dann eine einzelne LED sehen, wenn Sie das Band auf etwa 1-5% dimmen und sich daneben stellen. Das macht das COB-Lichtband ideal für Anwendungen, bei denen:

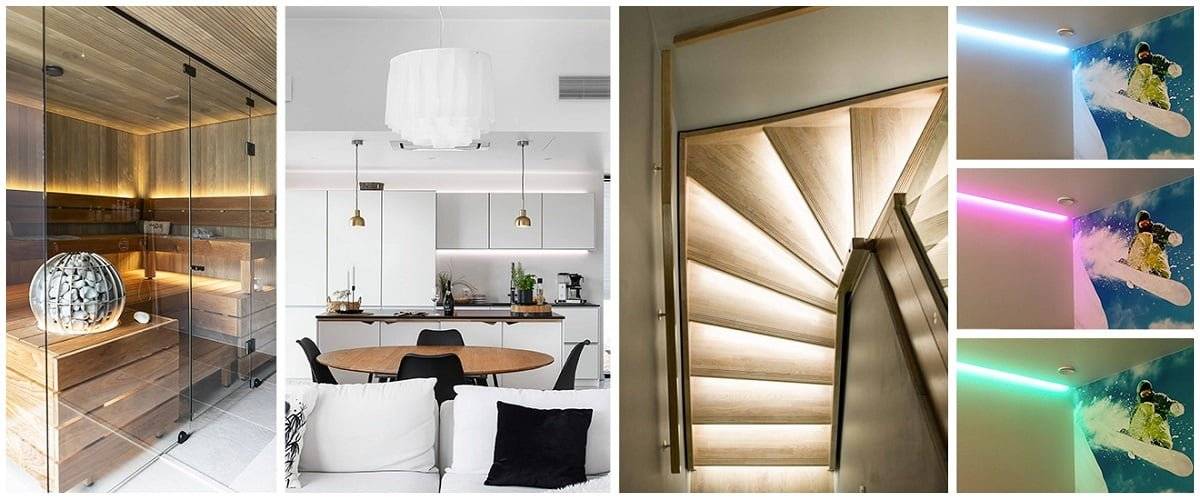

- Der LED-Streifen selbst kann nicht verdeckt werden (die Oberfläche der Leuchte)
- Die beleuchtete Fläche ist weniger als 60 cm von der LED-Leiste entfernt (Regale).
- Reflektierende Oberflächen, wie z.B. Stein/Glas, gibt es überall (punktfreie LED-Streifen).
- Installationen, bei denen Sie einen hervorragenden Neon-Effekt wünschen (RGB-Versionen).
Mehr Flexibilität
COB-LED-Leuchtbänder sind aufgrund der geringen Größe und der gleichmäßigen Verteilung der Dioden viel flexibler als andere herkömmliche LED-Leuchtbänder. Diese Dioden sind so klein und liegen so dicht beieinander, dass kein Punkt des Streifens wirklich ausgerichtet ist, zum Beispiel in einer Ecke. Diese Gleichmäßigkeit macht es einfach, den Streifen zu positionieren, ohne ihn zu entwerfen, im Gegensatz zu SMD-LEDs, bei denen der Schaltkreis selbst genau die Ecke trifft, in die er sich biegen soll. Der COB-LED-Streifen ist daher flexibler in Bezug auf den Installationskomfort und die einfache Installation in jeder Kurve und Ecke, und Sie müssen sich keine Sorgen machen, dass der LED-Schaltkreis in einem 90-Grad-Winkel unterbrochen wird.
Stabiler, weniger Probleme
COB-LED-Streifen bestehen aus einem einzigen langen LED-Chip, der direkt auf der Leiterplatte befestigt ist und keinen Golddraht enthält. Viele der Probleme mit herkömmlichen SMD-LED-Leuchtbändern sind auf den Golddraht im Inneren der LED-"Perlen" zurückzuführen. Da der Golddraht dünn ist, bricht er leicht, zum Beispiel bei übermäßiger Hitze.
Das Schaltungsdesign des COB-LED-Streifens verwendet drei Schaltkreise, zunächst parallel, als Gruppe, dann jede Gruppe und dann in Serie, um einen Cut-Off-Abstand von 2,5-10 cm zu bilden. Selbst wenn die beiden LED-Schaltkreise an der Hell-Dunkel-Grenze defekt sind, wird das Licht weiterhin durchgelassen. Und da in einem COB-LED-Streifen bis zu 840 LEDs pro Meter vorhanden sind, sehen Sie den dunklen Bereich auch dann nicht, wenn 1-2 Schaltkreise nicht leuchten, und für das Auge ist es immer noch ein gepunkteter LED-Streifen.
Bei herkömmlichen SMD-LED-Leuchtbändern schaltet eine fehlerhafte LED-Schaltung das gesamte Schneidfeld aus, so dass das 5 oder 10 cm lange Schneidfeld völlig dunkel ist.

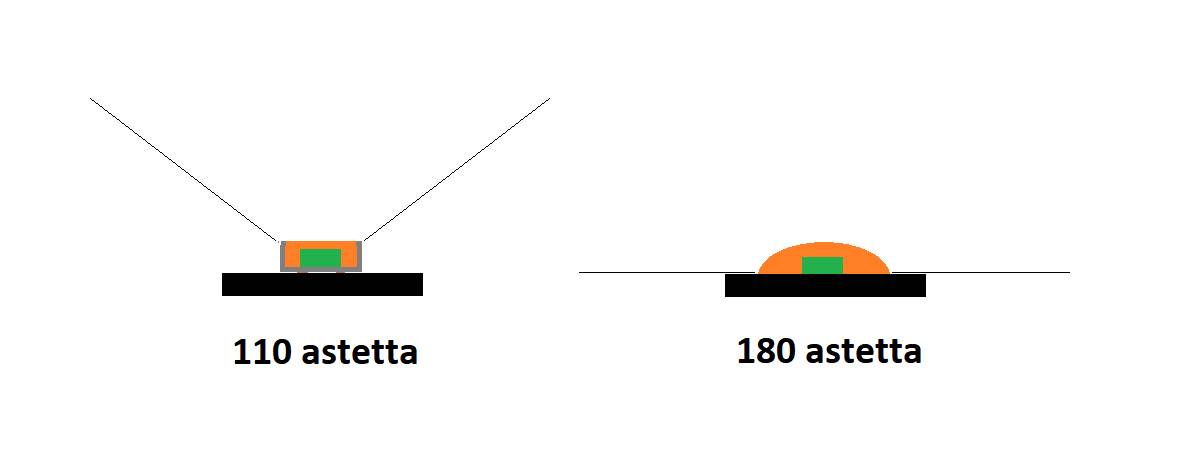

Weiter Öffnungswinkel
Ein herkömmliches SMD-Lichtband hat einen Abstrahlwinkel von 110 Grad, während ein COB-Lichtband einen Abstrahlwinkel von 180 Grad hat. Natürlich wird das Endergebnis in beiden Fällen durch das Montageprofil beeinflusst.
Die Schwächen von COB führten:
Schwierig, die Farbkonsistenz zu erhalten
Da es keine COB-LED-Band-Lademaschinen auf dem Markt gibt, nehmen alle COB-LED-Band-Hersteller nur Proben, um die Farbgleichheit sicherzustellen. Es ist also schwierig sicherzustellen, dass 100% der COB-LED-Bänder innerhalb der 3-Phasen-Farbtoleranz liegen. Das bringt uns zur Qualitätskontrolle und ihrer Bedeutung. Ein hochwertiges punktfreies LED-Band ist schwer zu erreichen.
Geringere Lichtleistung
Die Effizienz von COB-LED-Leuchtbändern liegt derzeit bei nur 120 Lumen/Watt.
Wenn Sie eine höhere Lichtleistung benötigen, sind SMD-Lichtleisten besser geeignet, denn SMD erreichen bis zu 200 Lumen/Watt. Die gebräuchlichsten liegen natürlich im Bereich von 100-150 Lumen.
Niedrigere maximale Leistung
Die maximale Leistung eines COB-LED-Streifens sollte nur 15 W/m betragen. Denn die Anzahl der Chips pro Meter ist zu hoch, wenn die Leistung 15 W/m überschreitet. Das Problem ist die Wärmekontrolle des Chips. Auch die Lebensdauer der COB-LED-Streifen verkürzt sich unter zu heißen Bedingungen.
Punktloses LED-Lichtband - COB led Merkmale
An dieser Stelle sollten die Vor- und Nachteile von COB-Lichtleisten auf der Hand liegen, also lassen Sie uns näher auf diese Art von Leiste eingehen. Wenn Sie mit LED-Streifen vertraut sind, sind viele dieser Dinge bekannt, aber COB-LED-Streifen haben einige Unterschiede zur traditionellen Form.
Ausschneiden und Einfügen
Der COB-LED-Streifen kann wie jeder andere LED-Streifen geschnitten werden. Schneiden Sie einfach entlang der auf dem Streifen markierten Schnittmarkierungen in Abständen von 25, 42 und 50 mm. So können Sie den Streifen auf die passende Größe zuschneiden oder Schlitze in Ihrer Projekttasche anbringen. Die abgeschnittenen Streifen können wiederverwendet werden und sind durch Löten dauerhaft miteinander verbunden. Es gibt auch einige Schnellverbinder auf dem Markt, aber das ist oft keine Option wegen der Größe (passt nicht in das Profil) oder der Haltbarkeit.
Dimmbar
Der punktlose LED-Streifen ist auf die gleiche Weise dimmbar wie herkömmliche SMD-LED-Streifen.
Sie können Triac, PWM, 0-10V Dimm-Stromversorgung mit COB-LED-Streifen verwenden.
RGB-, CCT- und RGB+CCT-gepunktete LED-Streifen benötigen Steuerelektronik. Die beliebtesten Technologien sind ZIgbee und DALI2.
Farboptionen
Weißes Licht: 3000K, 4000K und andere kundenspezifische Farbtemperaturen sind verfügbar.
Farbiges Licht: RGB ist verfügbar und diese werden in der Regel mit einem weißen Licht geliefert.
Einstellbares weißes Licht: CCT, wobei das weiße Licht zwischen 2500-6500K frei einstellbar ist
ZUSAMMENFASSUNG FAQ:
Was ist ein COB-LED-Lichtband?
COB-LED-Band oder COB-LED-Band ist ein LED-Band mit LED-Chips, die direkt auf einer PCB (Flexible Print Circuit Board) angebracht sind. Es handelt sich um ein durchgehendes und sinnloses LED-Lichtband. COB-LED-Leuchtbänder sind also sinnlose LED-Leuchtbänder.
Wie funktionieren die COB-LED-Streifen?
Der LED-Chip ist direkt auf der Leiterplatte montiert und mit einer Schicht aus fluoreszierendem Material bedeckt, das als Diffusor auf der Chipoberfläche wirkt. Aufgrund der geringen Chipgröße ist die Chipdichte von COB-LED-Streifen hoch und kann 800 Chips pro Meter übersteigen.
Werden COB-LED-Streifen heiß?
Ein standardmäßiger 7,2 W COB-LED-Streifen ist mit einer Temperatur von etwa 40 Grad Celsius nicht sehr heiß.
Wie lange hält das Cob-Led-Band?
Etwa 50 000 Stunden.
Sind COB-LED-Streifen heller?
Nein. COB ist im Allgemeinen nicht so hell wie SMD-LED-Streifen. CRI98 COB-LED-Streifen haben eine Lichtausbeute von etwa 100 Lumen/W, während SMD-LED-Streifen eine Lichtausbeute von bis zu 150 Lumen/W haben können. ABER es hängt alles vom Endprodukt ab. Die SMD-LED-Streifen von LedStore nehmen nicht die maximale Leistung heraus, sondern konzentrieren sich auf Langlebigkeit und eine hohe Farbwiedergabe, immer über CRI 90.
Können COB-LED-Streifen geschnitten werden?
Ja, Sie können den COB-LED-Streifen an der Schnittmarkierung abschneiden.
Sind COB-LED-Streifen effizienter?
Nein, COB-LED-Streifen haben nicht die gleiche Lichtausbeute wie SMD-LED-Streifen.
CRI98 COB-LED-Streifen haben normalerweise eine Lichtausbeute von 100 LM/W, während SMD-LED-Streifen eine Lichtausbeute von bis zu 150 LM/W haben können.
Einige andere Artikel zum Thema LED-Leuchten:
Auswahl der Transformatoren - zum Artikel
Kürzerer Artikel über die Wahl des LED-Streifens -Artikel
Längerer Artikel über LED-Leuchtbänder: Artikel
COB führte Wikipedia Artikel (auf Englisch)
Experte für Led-Beleuchtung
LedStore ist seit 2010 ein Experte für Led-Beleuchtung. Wir haben unser eigenes Produktdesign, daher sind unsere Produkte technisch auf dem neuesten Stand.
Wir konzentrieren uns auf temperaturgeregelte Leuchten und Leuchten mit hoher Farbwiedergabe. Wir führen jährlich etwa 500 Beleuchtungsentwürfe für unsere Kunden durch.
Wir bieten einen Service für maßgeschneiderte LED-Streifen, d.h. maßgeschneiderte LED-Streifen im Profil für jedermann. Ebenfalls installiert.
Denken Sie daran, dass wir Ihnen jederzeit per E-Mail(myynti@ledstore.fi) und per Telefon (045 251 4510) zur Seite stehen können. Wie immer können Sie Fotos von Ihren eigenen Projekten in den sozialen Medien unter #ledstorefi IG und ledstorefinland FB teilen. Wir lieben es, die coolen Dinge zu sehen, die mit unseren LEDs gemacht werden, und es hilft uns, all diejenigen zu inspirieren, die sich nicht sicher sind, wie leistungsstark und fantastisch LEDs sind. Wussten Sie, dass wir bereits über 3 500 Bilder unserer LED-Installationen in unserer Galerie haben?
Led Lights Galerie:
Produktgalerie: Bilder von Produkten an verschiedenen Installationsorten
Indirektes Licht: indirektes Licht in verschiedenen Räumen
Raumspezifisch: Licht in verschiedenen Räumen
Referenzen: komplette Häuser, die fotografiert wurden
1. Mitä eroa on pisteettömällä ja perinteisellä LED-nauhalla?
Der punktfreie LED-Streifen ist so konzipiert, dass keine einzelnen LEDs durch die Oberfläche sichtbar sind, sondern das Licht gleichmäßig über die Länge des Streifens verteilt ist. Bei einem herkömmlichen LED-Streifen hingegen heben sich die LED-Punkte als deutliche Lichtquellen ab. Der gepunktete Streifen eignet sich besonders für Anwendungen, bei denen ein gleichmäßiger Lichtstreifen ohne Punkte gewünscht ist.
2. Mitkä ovat pisteettömän LED-nauhan tärkeimmät edut?
Der punktfreie LED-Streifen bietet ein gleichmäßiges, weiches und blendfreies Licht. Es ist optisch ansprechender und eignet sich für Anwendungen, bei denen der LED-Streifen nicht sichtbar ist oder sehr nah an der Wand- oder Deckenoberfläche liegt. Darüber hinaus beseitigt der punktfreie Streifen den "Lichtfleck"-Effekt vieler herkömmlicher LED-Streifen auf der beleuchteten Oberfläche.
3. Missä tilanteissa perinteinen LED-nauha on edelleen hyvä valinta?
Der traditionelle LED-Streifen funktioniert gut bei indirekter Beleuchtung, bei der der Streifen nicht direkt sichtbar ist. Wenn er zum Beispiel an der Innenkante einer Decke oder hinter Leisten installiert wird, ist die Trennung der Lichtpunkte normalerweise kein Problem. Außerdem können herkömmliche LED-Streifen eine größere Auswahl an Wattstärken und spezielle Funktionen wie RGB-Farben aufweisen.
4. Vaikuttaako pisteetön LED-nauha valon laatuun tai energiatehokkuuteen?
Oft werden punktfreie LED-Streifen mit einer sehr dichten Anordnung von LED-Komponenten hergestellt, was eine gleichmäßige Lichtfläche erzeugt. Sie können in der Anschaffung etwas teurer sein, aber ihre Lichtqualität ist sehr gut. Die Energieeffizienz variiert je nach Modell und Wattzahl, aber im Allgemeinen erreicht die LED-Technologie bei allen Streifenmodellen eine hohe Effizienz.
5. Mihin seikkoihin kannattaa kiinnittää huomiota pisteetöntä LED-nauhaa asentaessa?
Stellen Sie sicher, dass die Leistung, die Lichtausbeute (lm/m) und die Farbtemperatur des Streifens den Anforderungen der Anwendung entsprechen. Verwenden Sie ein Profil, das eine ausreichende Kühlung bietet, um einen übermäßigen Temperaturanstieg der LED-Komponenten zu vermeiden. Achten Sie auf eine saubere Installation und auf die Kapazität der erforderlichen Stromversorgung. Der richtige Dimmertyp ist ebenfalls wichtig, wenn Sie die Helligkeit des Lichts anpassen möchten.
