Für LedStore wurden blendfreie Strahlerrinnen an der Decke renoviert, in denen jeweils 3 Stück 9W-Strahler installiert wurden. Die versenkten Rinnen verleihen der Beleuchtung des Raums einen neuen Look im Vergleich zur vorherigen LED-Panel-Beleuchtung. Eine Rinne wurde von innen weiß und die andere schwarz gestrichen. Eine ähnliche Renovierung kann ganz einfach durchgeführt werden, wenn die Decke aus Gipskartonplatten besteht und über genügend Einbauraum verfügt. In einem neuen Gebäude ist die Situation natürlich einfacher, wenn die Strahler früh genug auf dem Reißbrett geplant werden können. Die Renovierung erforderte Tischler- und Elektrokenntnisse. Die Materialkosten betrugen weniger als 100 € und der Spotpreis liegt bei 444 € (inkl. MwSt.).

Planung einer Beleuchtungsrenovierung

Sie wollten dem Studio, das sie renovierten, mit der Beleuchtung einen neuen Look geben. Zuvor befanden sich zwei 300x1200 LED-Paneele in dem Raum, die für ein schönes gleichmäßiges Licht sorgten. Die beiden Paneele lieferten eine Beleuchtungsstärke von insgesamt 6000 Lumen, was bei einem 12 Quadratmeter großen Raum 500 Lumen pro Quadratmeter entspricht, was zum Arbeiten ausreicht. Zusätzlich zu den Paneelen wurden jedoch an drei Arbeitsplätzen LED-Leuchtbänder über den Schreibtischen installiert. Dadurch wurde die Lichtmenge erhöht und die allgemeine Beleuchtung erhielt ein neues Aussehen. Als Ersatz für die LED-Paneele wurden Einbaustrahler installiert. Drei Spots pro Kronleuchter geben dem Raum rechnerisch 300 Lux pro Quadratmeter, was gut genug ist, wenn die Arbeitsplätze mit ausreichend effizienten LED-Leisten und LED-Schienen aus Aluminiumprofilen ausgestattet sind.

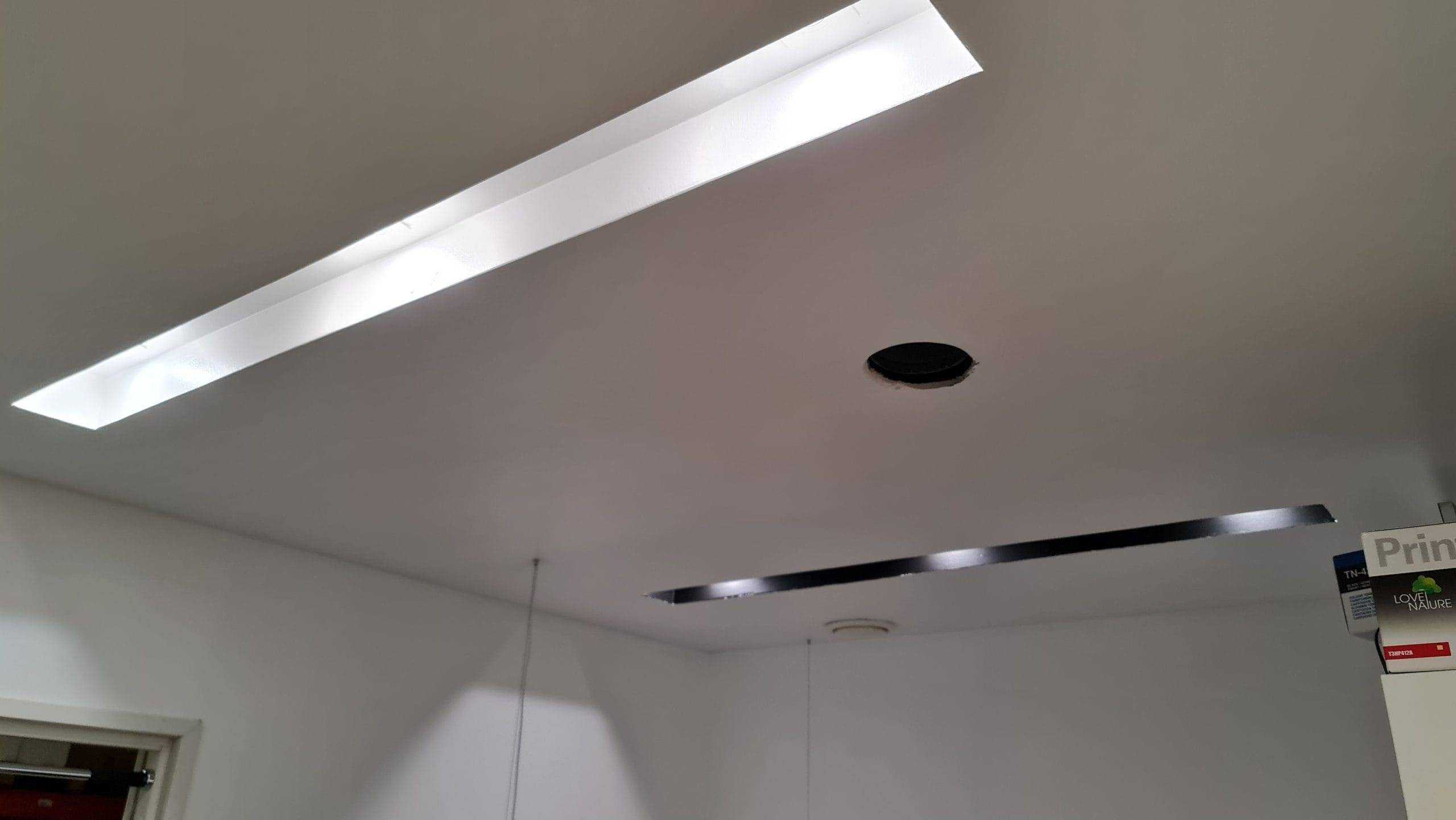

Fertige Dachrinnen mit schwarz lackierter Innenfläche auf der Rückseite. Beide verfügen über 3 Stück 9W Downlights, d.h. Strahler, mit einer frischen neutralweißen Lichtfarbe von 4000 Kelvin.

Renovierungszubehör - ausgewählte Spots

Es wurde beschlossen, drei 9W-Spots mit einer Lichtstärke von 600 Lumen pro Spot zu verwenden. Das Licht dieser 9W-Spots entfaltet sich in einem guten allgemeinen Beleuchtungswinkel von 45 Grad. Für die Form des Gehäuses gibt es zwei Optionen: quadratisch oder rund. Wir haben uns für das quadratische Gehäuse entschieden. Die Lichtöffnung ist rund, wie bei allen LedStore 9W- und 15W-Spots, d.h. den Downlights. Spots haben einen sehr hohen Farbwiedergabeindex (CRI), wodurch das von ihnen ausgestrahlte Licht natürlich und sensorisch angenehm ist. Dank hochwertiger Transformatoren und LED-Schaltkreise sind die Spots frei von Ablenkungen wie Flimmern, das die Augen während des Arbeitstages belasten kann. Die Spots sind außerdem dimmbar und die Farbtemperatur des weißen Lichts kann bei der Installation aus drei Optionen ausgewählt werden: warm 2900K, neutral 4000K und kalt 5500K. Die Leuchten werden standardmäßig mit einem leuchtenspezifischen Netzteil geliefert, aber wenn eine gleitende Farbtemperatursteuerung gewünscht wird, können sie auf einen Gruppentransformator umgestellt werden, der dem Steuerungsmodus entspricht. Für die schwarze Scheinwerferrutsche wurden schwarze, runde 9W-Richtstrahler gewählt, für die weiße Rutsche weiße Kantti 9W-Richtstrahler mit einem vierarmigen Körper.

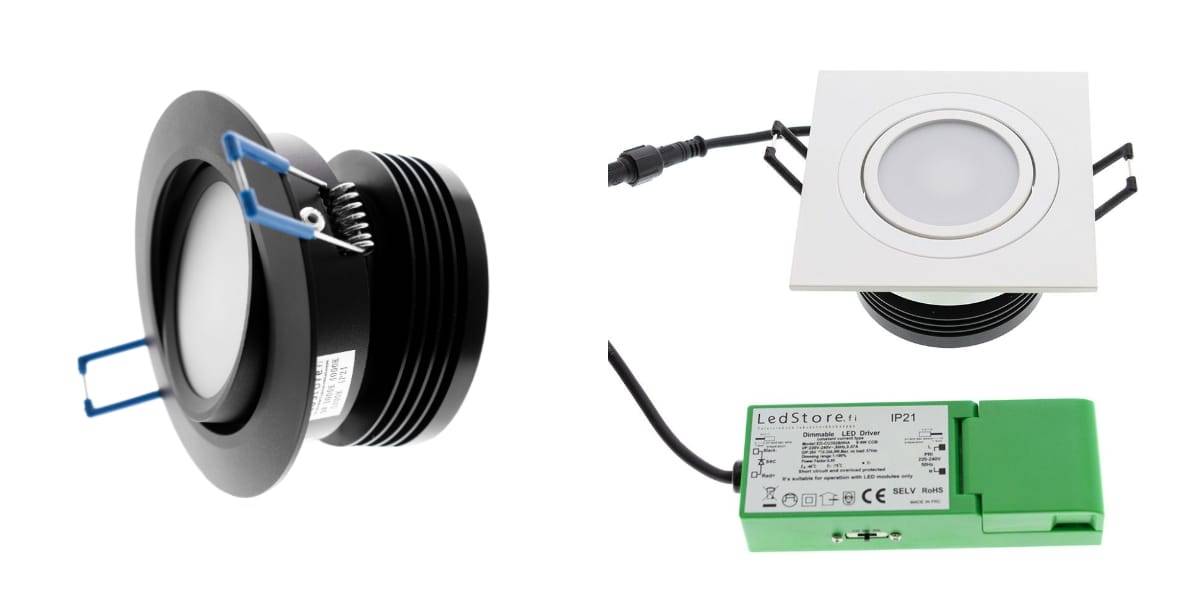

Die weiße Dachrinne wurde mit Directional Kantti 9W Spots und die schwarze Dachrinne mit Directional runden schwarzen 9W Spots ausgestattet. Wahlschalter für die Farbtemperatur auf der Seite des Transformators.


Phasen der Renovierung - Bau einer leichten Dachrinne

Die Konstruktion der Scheinwerferrinne begann mit der Entfernung der Paneelleuchten von der Decke. Aus der Aussparung des Paneels wurde mit einer Gipssäge eine 2 m lange Rinne mit einer Breite von 15 cm herausgeschnitten. Die entsprechende Öffnungsbreite wurde durch das Hinzufügen zusätzlicher 250 mm hoher Balken im Zwischengeschoss unterstützt. Ein typischer Balkenabstand beträgt 400 mm, und die gewünschte Breite der Rinne betrug 150 mm. 55x55 mm Latten wurden in einer Höhe von 133 mm an den Balken befestigt, um die gewünschte Rinnentiefe von 120 mm bei 13 mm Gipskartonstärke zu erreichen.
Strukturelle Ansicht der Rinne. Höhe des Zwischenbodens 250 mm. Höhe der Lichtrinne 120 mm. Höhe definierende Leisten 55x55 mm. Punkt in der Mitte der Leisten zur Veranschaulichung.
Einfach ausgedrückt: Für die Dachrinne mussten Sie ein Loch in der richtigen Größe sägen und Balken und Latten anbringen. Die Innenteile wurden aus Gipskartonplatten geschnitten und in das untere Stück wurden Löcher für die Ständer gebohrt. In der abgehängten Deckenkonstruktion gab es eine 250 mm tiefe Aussparung, so dass es ein Leichtes war, die Dachrinne tief genug zu machen, mit viel Platz über den Strahlern. Für die Rinne wurde eine bewährte Tiefe von 120 mm gewählt, damit die Leuchten von der Seite nicht sichtbar sind.

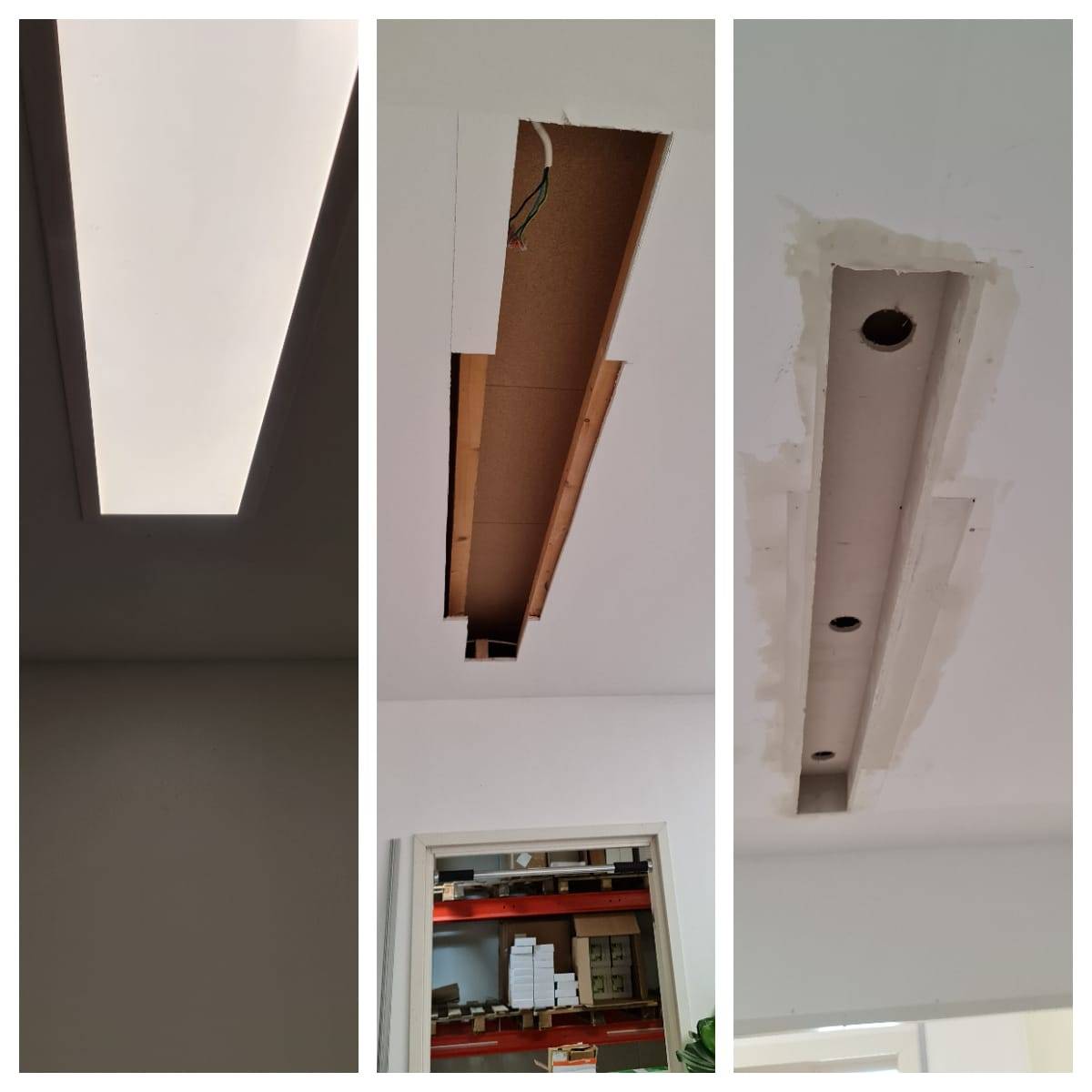

Die Öffnung in der Led-Platte wurde geändert und eine neue dreiflügelige Dachrinne aus Gipskarton hergestellt.


Phasen der Renovierung - Installation von Beleuchtung und Lichtsteuerung

Die Lichter wurden in 80-mm-Einbauöffnungen mit kettentauglichen Stromversorgungen installiert. Die Strahler werden von Federn gehalten. Die Farbtemperatur der Stromversorgungsseite wurde auf neutralweiß mit 4000 Kelvin gewählt. Wenn die Farbtemperatur gewählt wird, muss der Strom abgeschaltet werden. Der Lichtschalter befand sich bereits an der Wand, also wurde beschlossen, die Spots mit ihm zu verwenden. Es gibt auch andere Möglichkeiten, Spots zu steuern. Sie können die Spots dimmen, indem Sie einen kabelgebundenen Wanddimmer in der Wand installieren, der zum Dimmen der LEDs bestimmt ist. LedStore testet verschiedene Modelle und wir haben die Testergebnisse auf unserer Website unter About > Dimming veröffentlicht.

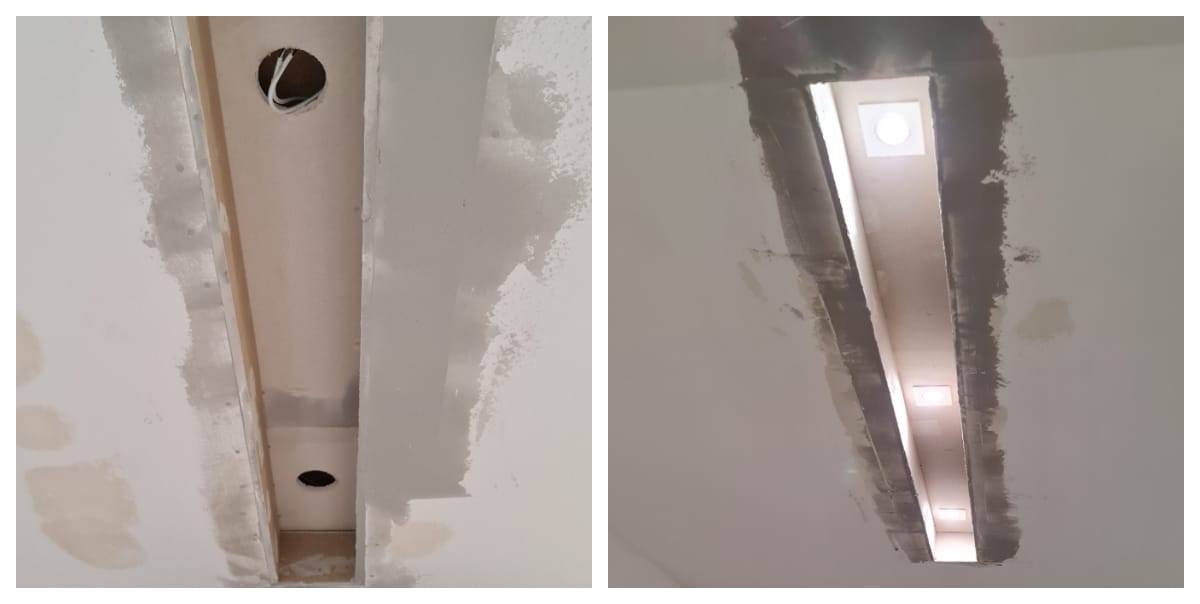

Links, die fertige Dachrinne. Die Beleuchtung wurde getestet, bevor das Dach fertiggestellt wurde.
Die Installation der Lichtrinne ging dem Lampenhändler zwischen anderen Arbeiten gut von der Hand :)
Die Spots verfügen außerdem über eine Farbtemperatursteuerung, die von warm bis kalt, d.h. von etwa 2800 bis 5500K, eingestellt werden kann. Zu diesem Zweck werden die eigenen Stromversorgungen der Spots durch einen einzigen Transformator ersetzt, der der Gesamtleistung der Spots entspricht und an einen kabelgebundenen 24V-Farbtemperaturregler angeschlossen werden kann. Es gibt zwei Optionen für die drahtlose Steuerung, VaLO RF und VaLO RF Zigbee. Bei diesen Optionen kann der Lichtdimmer frei an der gewünschten Stelle an der Wand positioniert werden, oder es kann eine Fernbedienung verwendet werden. Es kann mehrere Steuerungen pro Lichtgruppe geben. In der Zigbee-Produktfamilie unterscheiden sich die Steuerungen im Aussehen. Die Transformatoren werden aus den VaLO RF oder VaLO RF Zigbee Produktgruppen entsprechend der kombinierten Gesamtleistung der Spots ausgewählt, und der Transformator hat einen eingebauten Empfänger, der ein Signal an die Regler sendet. Zigbee kann mit fast allen Hubs, die das Zigbee-Protokoll verwenden, wie Philips Hue und Samsung Smart Things, an die Smart Home-Steuerung angeschlossen werden.

Wie verändert sich die Beleuchtung in einem schwarz-weißen Lichttrog?

Wir haben die Lichtstärken sowohl in der schwarz gestrichenen Wanne als auch in der weiß gestrichenen Wanne getestet und gemessen. Es war bekannt, dass die schwarze Oberfläche Lichtreflexionen reduziert, und dies erwies sich bei der Messung mit einem Belichtungsmesser als wahr und genau. Direkt unter den Rinnen gemessen, war die Lichtmenge bei beiden Rinnen gleich groß. Die Seiten der weißen Rinne hatten etwa 20% mehr Licht als die Seiten um die schwarze Rinne. Das liegt daran, dass das Licht von den Wänden des Troges und der Umgebung weniger reflektiert wird, wenn die Wände des Troges schwarz sind. Es gibt auch mehr Schatten von Möbeln und Menschen unter und an den Seiten des schwarzen Troges, weil weniger Licht in die Umgebung reflektiert wird. Das Licht wird deutlicher von oben nach unten gelenkt.
Die Reflexionen der Lichter sind auf dem Bild deutlich sichtbar. In einem schwarzen Trog sieht der von den Lichtern erzeugte Lichtspalt schmaler aus als in einem weiß gestrichenen Trog. Der von den Lichtern erzeugte Öffnungswinkel ist identisch.
Sie können uns weitere Fragen zur Renovierung stellen und uns in unserem Geschäft treffen! Die Lichtrinnen sind im Laden von Lamppukauppa Led Store in Koivuhaa, Vantaa, in der Mesikukantie 16, 01300 Vantaa, zu sehen. In dem Geschäft ist das gesamte Sortiment ausgestellt. In denselben Räumlichkeiten finden Sie auch LedPaja und Beleuchtungsdesign und Beratung. Herzlich willkommen!
