Mit ein wenig Aufwand können Sie ein hängendes Wandbeleuchtungselement aus einer vorgefertigten Tischplatte bauen. Das indirekte Licht, das durch die Wand fällt, ist weich und angenehm. Wenn die Leuchte auch noch über eine stufenlose Steuerung der Farbtemperatur des weißen Lichts und eine Dimmfunktion verfügt, passen Sie garantiert immer zu Ihrer Einrichtung und Stimmung! Wir haben das Schreibtischbeleuchtungsprojekt als dekorative Hintergrundbeleuchtung mit den runden Wandleuchten Eclipse von LedStore und einem in einem Aluminiumprofil montierten LED-Streifen umgesetzt. In diesem Artikel berichten wir Ihnen über das Projekt und die Kosten!

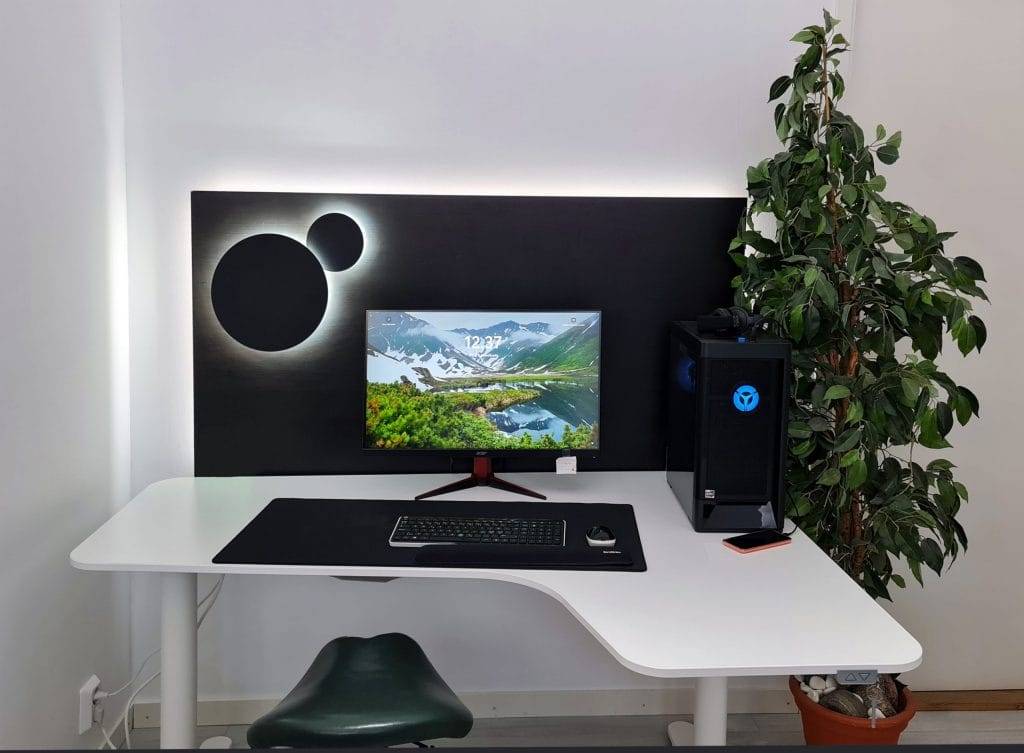

Schreibtischbeleuchtung mit Inneneinrichtung und ausgewählter Leuchte, Eclipse
Es war notwendig, den Schreibtisch zu dekorieren und zu beleuchten, aber die Wand sollte nicht verändert werden. Diese Lösung funktioniert überall dort, wo Sie eine Wand beleuchten möchten. Es handelt sich also nicht um direktes Licht, sondern um eine sinnliche Beleuchtung für den Arbeitstag, oder mit farbigen Lichtern gibt die Kulisse den Kindern ein spielerisches Gefühl.

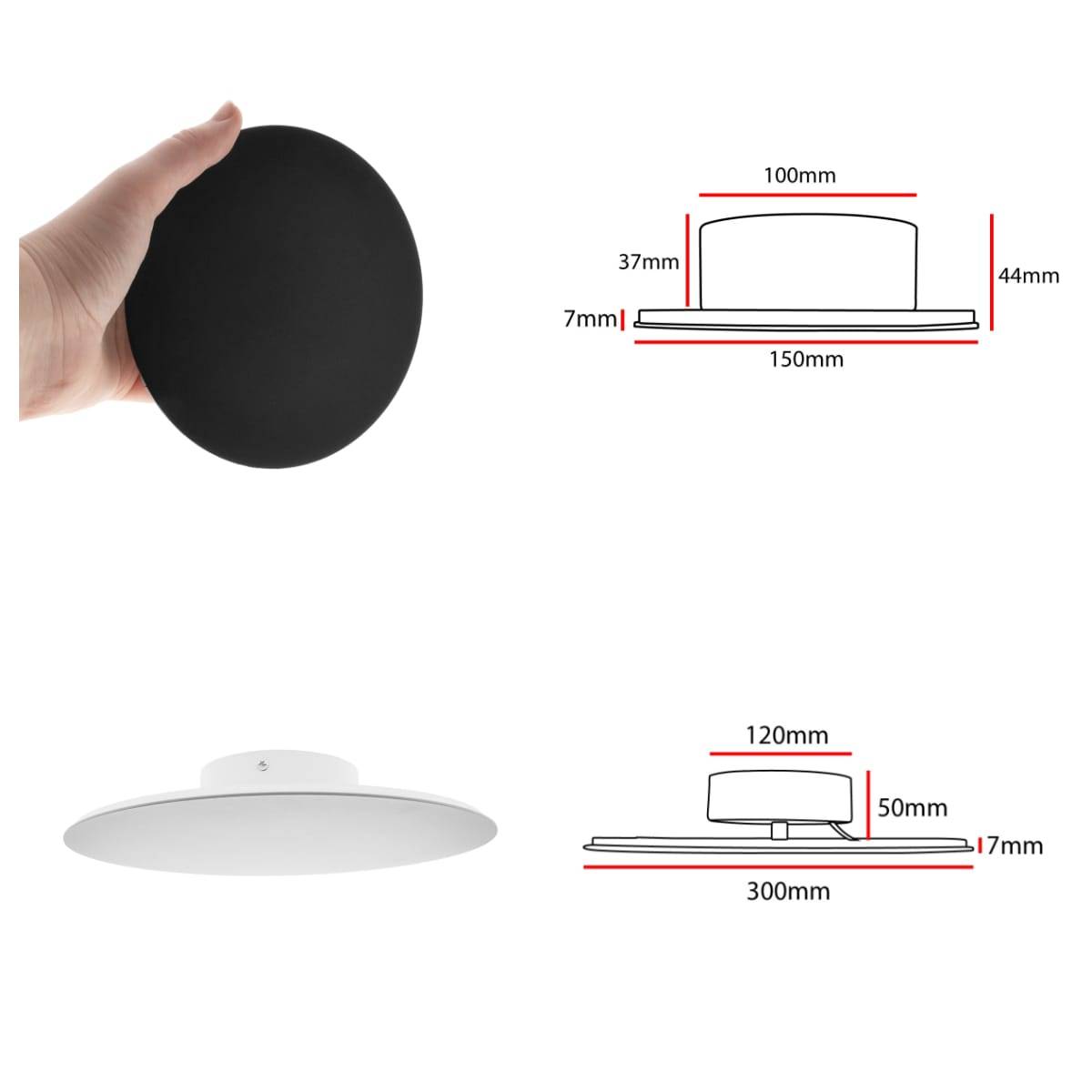

Die wandmontierte oder, in diesem Fall, paneelmontierte Led-Wandleuchte Eclipse ist in Weiß und Schwarz mit einer pulverbeschichteten, matten Oberfläche erhältlich, was von Vorteil ist, wenn die Leuchten zum Beispiel nebeneinander installiert werden. Die matte Oberfläche sorgt für eine geringere Reflexion, so dass die Lichtmuster in allen Richtungen gleichmäßig bleiben. Die Leuchten werden einzeln bestellt, so dass die Anzahl, Farbe und Größe genau nach Bedarf gewählt werden kann. Es sind zwei Größen erhältlich, 30 cm und 15 cm. Die größeren Eclipses sind 50 mm von der Wand entfernt und die kleineren Eclipses sind 37 mm, also 13 mm niedriger. Die Leuchten können einzeln oder in Gruppen installiert werden.
Durch die Steuerung der Kelvin- oder Farbtemperatur eignen sich die Leuchten gut für alle Schattierungen der Inneneinrichtung. Außerdem haben sie einen hohen Farbwiedergabeindex, was bedeutet, dass das Licht alle Farben der Umgebung genau so wiedergibt, wie sie sein sollten. Das bedeutet, dass sich die Schreibtischbeleuchtung an Ihre Stimmung anpassen kann.
Zwei schwarze Eclipses, ein großer und ein kleiner, wurden für das Tischset hinter dem Schreibtisch gewählt, wobei der etwas größere Eclipse in der oberen rechten Ecke ineinandergreift. Ein sehr flacher, in der Farbtemperatur einstellbarer SOLO 7,2 W/m LED-Streifen wurde ausgewählt, um sich um die Tischplatte zu drehen, montiert auf einem schwarzen Aluminiumprofil. Es wurden 3 Meter LED-Streifen und Profil benötigt. Wir verkaufen die Streifen und Profile auch zu Meterpreisen. Wenden Sie sich bitte an LedPaja (paja@ledstore.fi), oder berechnen Sie den Preis selbst mit unserem Rechner auf der Seite für individuelle Bestellungen.Die Eclipse Wandleuchte ist in zwei Farben und zwei Größen erhältlich. Die 15 cm große Eclipse hat eine Leistung von 10 W und die größere 30 cm große Eclipse hat eine Leistung von 15 W. Die Lichtleistung beträgt 800 Lumen und 1200 Lumen. Die Farben sind Weiß und Schwarz in beiden Größen.

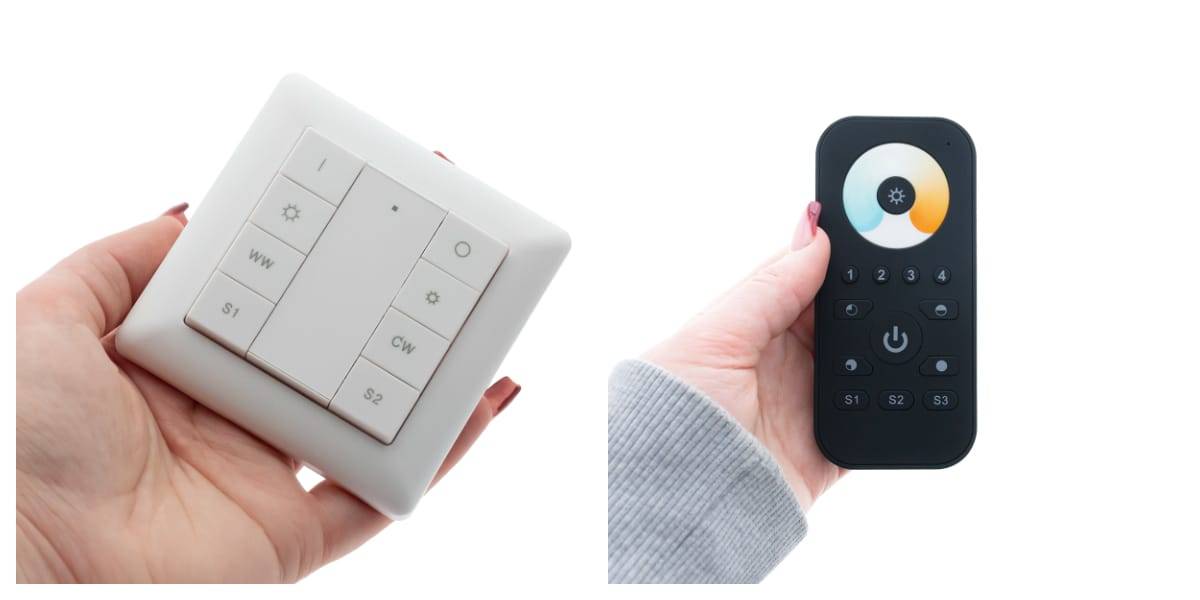

Die benötigte Gesamtleistung von Transformator und Lastbügel für die Leuchten beträgt 50 W. Daher wurden ein drahtloser Zigbee-Steuertransformator mit 50 W und ein an der Wand montierter drahtloser Controller für die Farbtemperatursteuerung und das Dimmen aus dem Sortiment von LedStore ausgewählt. Eine Fernbedienung für die Farbtemperatursteuerung ist ebenfalls eine gute Lösung. Die Fernbedienung kann an der Wand montiert werden und ist mit einem Magneten am Sockel befestigt. Das bedeutet, dass die Schreibtischbeleuchtung von überall aus frei gesteuert werden kann.
Die Farbtemperatur der Beleuchtung kann entweder über einen drahtlosen Controller gesteuert werden, der frei an der Wand montiert werden kann, oder über eine Fernbedienung, deren Sockel ebenfalls in der Nähe des Einsatzortes an der Wand montiert werden kann.
Die Lichter strahlen gleichmäßig von der Rückseite der Leuchte zur Wand hin, so dass es keine Blendung gibt, wenn man sie von der Seite betrachtet. Das Bild unten zeigt die Farbtemperaturvariation der Eclipse und des SOLO CCT 7,2 W/m LED-Streifens von der Rückseite des Panels aus. Da die Leuchten an dieselbe Stromversorgung angeschlossen sind, können sie gleichzeitig eingestellt werden. Die Farbtemperatur und die Dimmung sind bei beiden gleich.

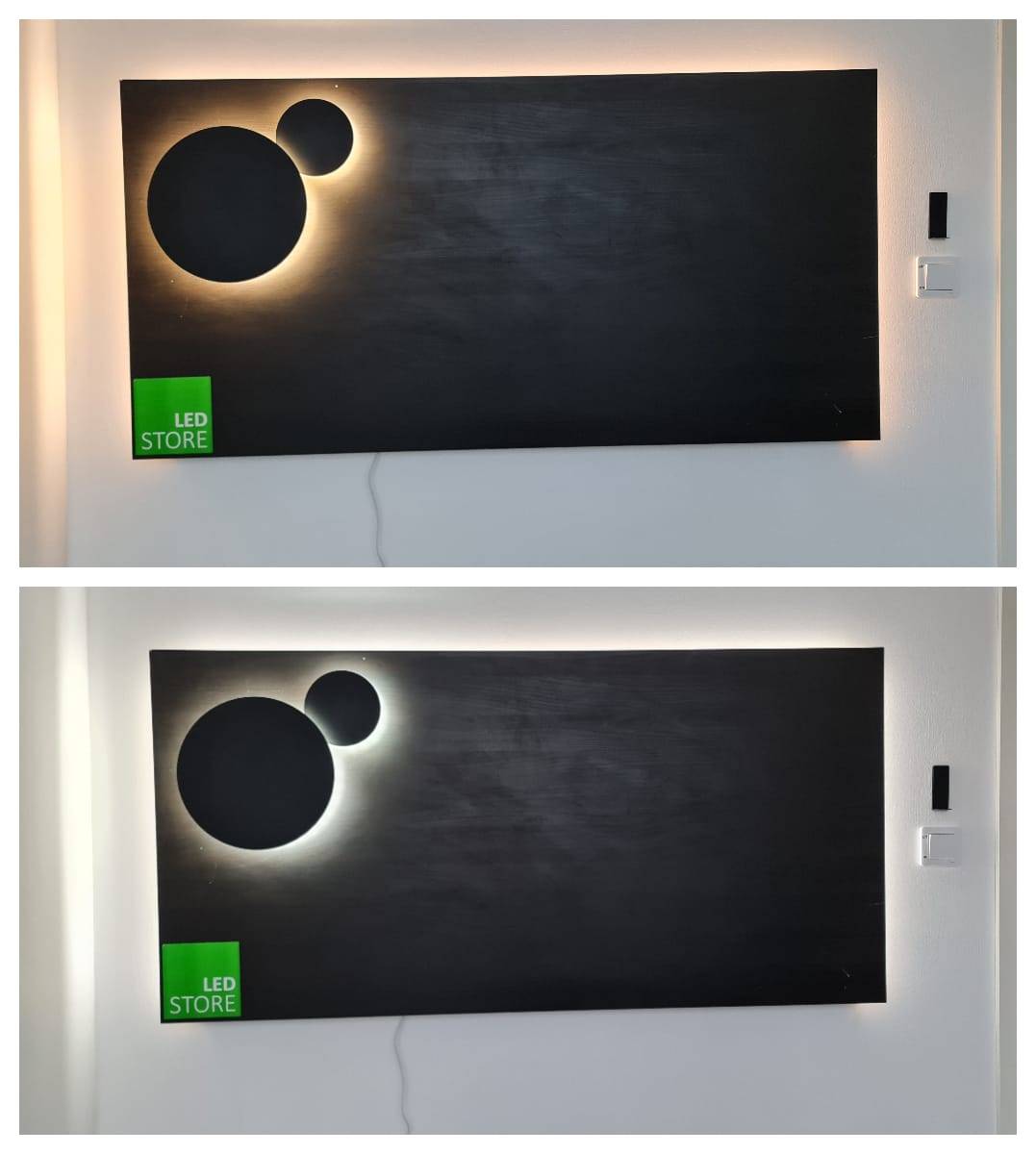

Beleuchtungsprojekt für den Schreibtisch - die Lichttemperatur hat einen großen Einfluss
Schreibtischbeleuchtung und Implementierung mit Eclipse und LED-Streifen
Der Aufbau auf der Möbelplatte war einfach, da der Transformator hinter/innerhalb der Platte Platz fand und der Strom über eine Steckdose geliefert wird. Die Schritte waren wie folgt:
Machen Sie auf der Tischplatte einen Rahmen für die Wandmontage und die LED-Leiste. Um diesen Rahmen herum (hier an drei Seiten) werden die LED-Schienen montiert.
Schneiden Sie die Aluminiumprofile auf die richtigen Maße zu und fertigen Sie die entsprechenden Vorrichtungen für die Ecken an.
Befestigen Sie die Aluminiumprofile mit Kunststoffklammern am Rahmen und den einzelnen LED-Streifen am Aluminiumprofil. Das Anschlusskabel muss über den Transformator reichen.
Schieben Sie das Eclipset auf die Tischplatte, entfernen Sie den Farbtemperaturschalter und bohren Sie Löcher für die Kabel.
Machen Sie ein Loch für den Transformator hinter der Platte und höhlen Sie die Zelle aus. Kleben Sie die entfernte Platte wieder in die Öffnung.
Führen Sie die Eclipse-Drähte in der richtigen Länge durch die Löcher, um den Transformator zu erreichen.
Verbinden Sie die Drähte des LED-Streifens und der Eclipses parallel mit dem DC-DC-Transformator. Schließen Sie das Netzkabel an ein Ende des Transformators an.
Befestigen Sie den Transformator in dem Schlitz und die Drähte ordentlich auf der Platte, z.B. mit Heißkleber.
Schalten Sie den Strom ein und stellen Sie eine Verbindung zwischen dem Transformator und dem Steuergerät her.
Schrauben Sie die Schrauben an die Wand und hängen Sie das Element auf.
Beleuchtung des Schreibtisches, Fotos der Schritte 1-3

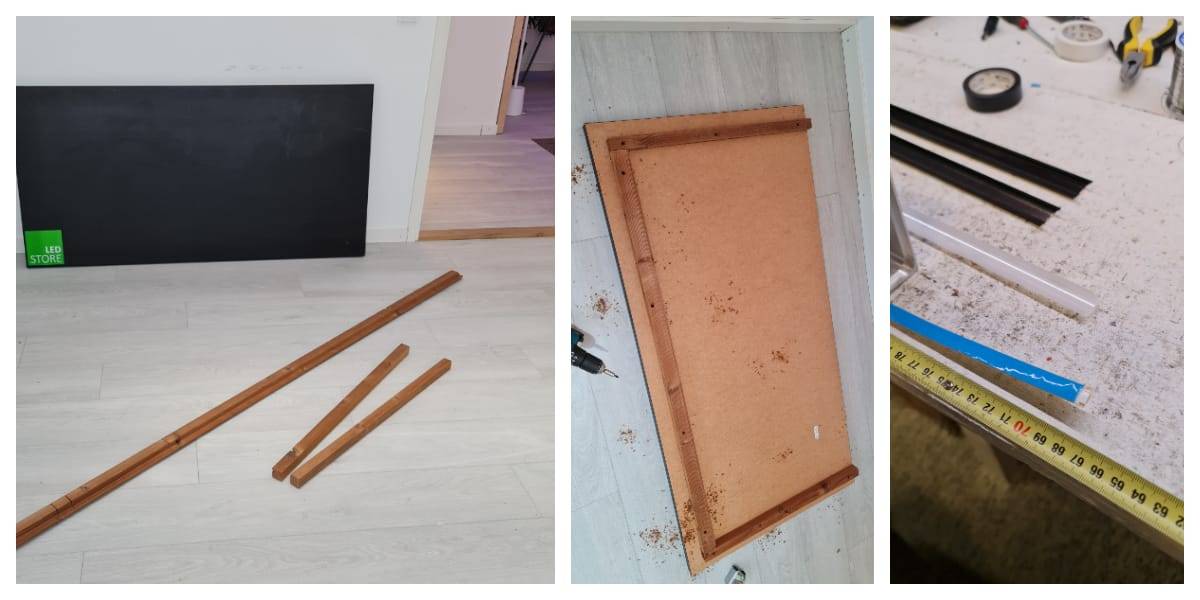

Projekt Schreibtischbeleuchtung - Neues Leben für eine alte Tischplatte
Die Leisten wurden ausgemessen und auf der 150x75cm großen Platte etwa 5 cm vom Rand der Platte nach innen angebracht. Die Profile wurden zurechtgeschnitten und das Ende des LED-Streifens wurde mit einem Verbindungsdraht versehen. Wenn Sie eine fünf Meter lange Rolle kaufen, haben Sie bereits ein 10 cm langes Stück Draht zur Hand. Sie können den Anschlussdraht auch in der gewünschten Länge bei uns bestellen. Auf dem Bild sehen Sie die blaue Schutzfolie unter dem LED-Streifen, mit einer fertigen Klebefläche zum Befestigen des LED-Streifens am Aluminiumprofil.
Schreibtischbeleuchtung, kBilder aus den Schritten 4-8

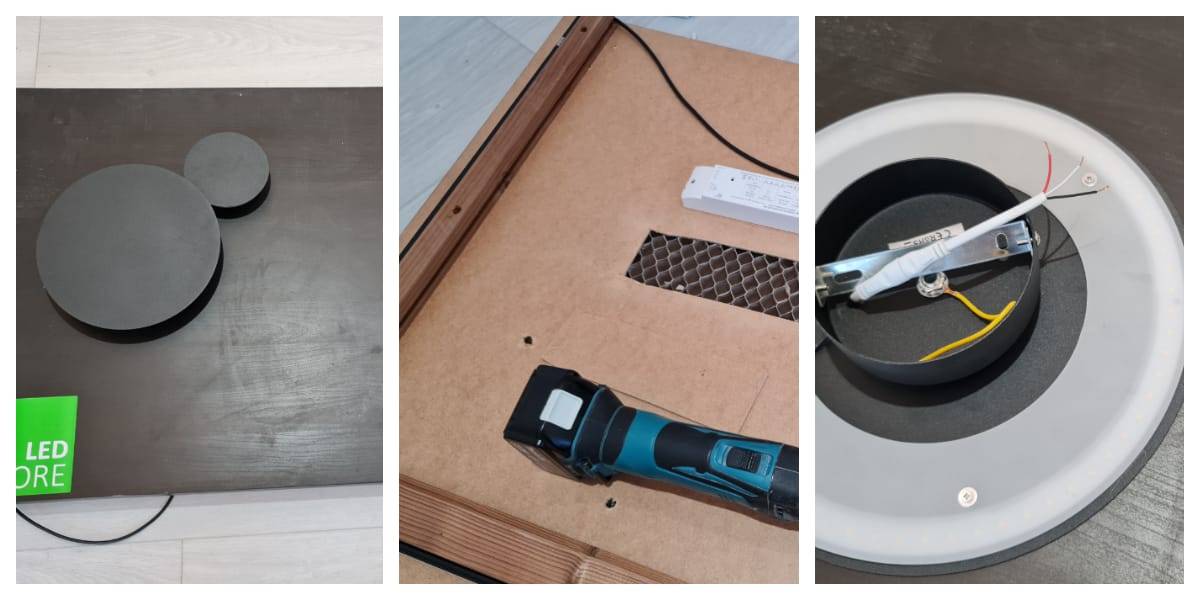

Projekt Schreibtischbeleuchtung - Eclipse Lampenverkabelung
Das Eclipset wurde auf einer Tischplatte montiert und es wurden Löcher für die Kabel gebohrt. Das Bild zeigt auch das Loch, das für den Transformator gebohrt werden sollte. Die Eclipse-eigene Farbtemperatur-Steuerungsbox wurde entfernt, da die Lichter eine stufenlose Farbtemperatursteuerung haben sollten. Der Dreileiterdraht steuert sowohl den Strom als auch die Farbtemperatur der LED. Rot, das zur Leuchte führt, ist +, Schwarz ist kaltes weißes CW - und Weiß ist warmes WW -.

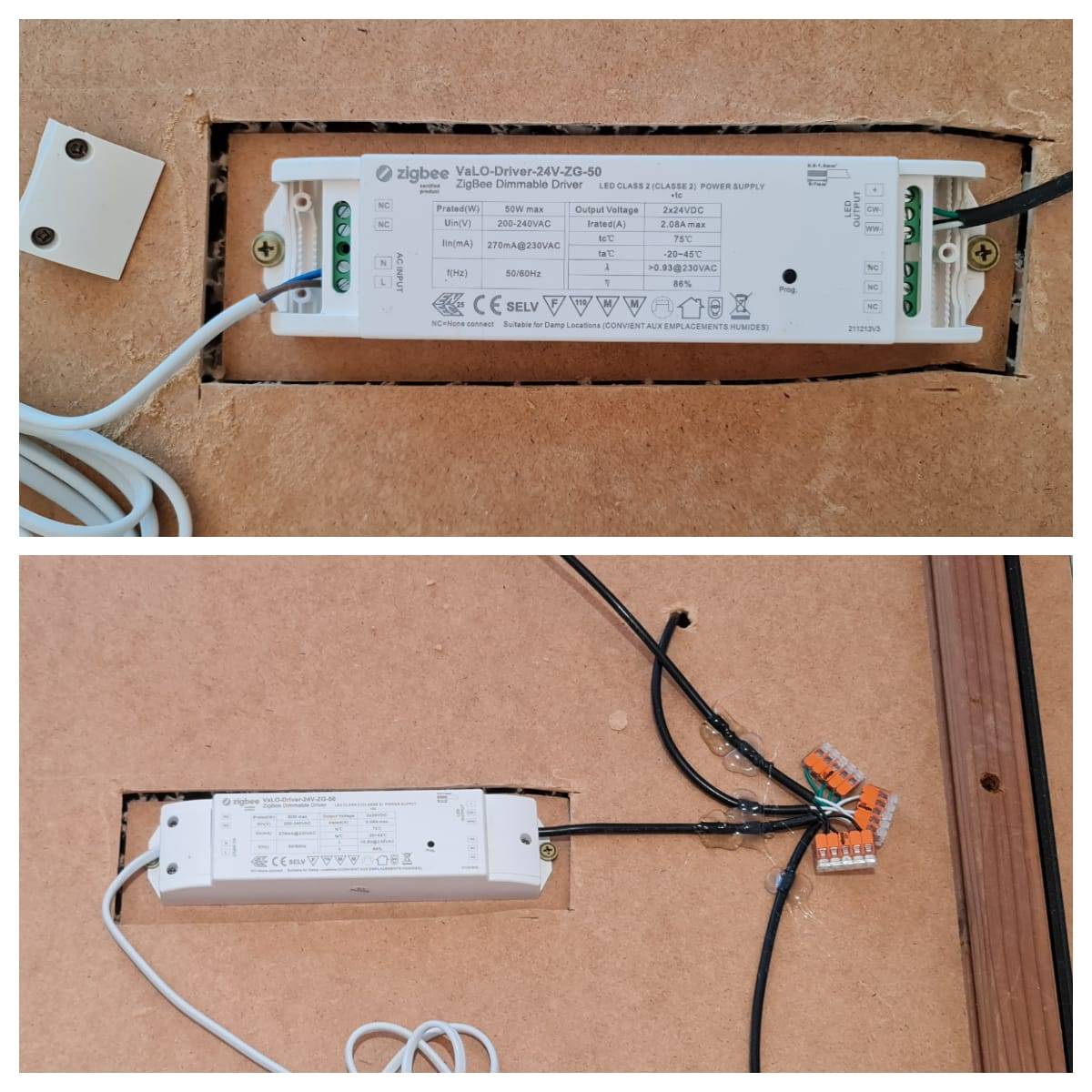

Projekt Schreibtischbeleuchtung - Bild von hinter der Platte
Alle Drähte der Eclipses und des LED-Streifens wurden mit einem dreiadrigen Schwachstromkabel parallel an den Transformator angeschlossen. Hier wurde grün + , schwarz kalt CW und weiß warm WW verwendet.
Schreibtischbeleuchtung, vThemen 9-12
Die Befestigung auf der Vorderseite der Platte an der Leuchte erfolgte nach wie vor parallel, mit drei zweipoligen Hebelanschlüssen pro Leuchte. Rot zusammen, schwarz zusammen und weiß zusammen. Der Farbtemperaturschalter an der Leuchte wurde entfernt, um eine stufenlose Steuerung der Farbtemperatur der Leuchten zu ermöglichen. Wenn die Leuchte mit dem Farbtemperaturschalter installiert ist, arbeitet sie mit einer von drei ausgewählten Farbtemperaturen (warm, neutral, kühler Farbton).
Der Transformator hat Plätze für die Drähte Grün + , CW - Schwarz und WW - Weiß. Wenn die Drähte nicht in die gleiche Richtung wie in der Leuchte zeigen, kann der Farbtemperaturregler die Lichter nicht richtig einstellen. Die Lösung besteht darin, zu überprüfen, ob die Plus- und Minusleitungen für das kalte Licht und die Minusleitungen für das warme Licht in der richtigen Richtung angeschlossen sind.
Kopplung mit drahtlosen Zigbee-Controllern
Sobald die Leuchten installiert sind und der Strom eingeschaltet ist, können sie entweder an eine einzelne Steuerung, z.B. eine Wandsteuerung, oder an zwei/mehrere Steuerungen über ein intelligentes Steuersystem angeschlossen werden. Denken Sie daran, die Batterien einzulegen, wenn Sie eine Fernbedienung haben, und die Schutzabdeckung von der Rückseite der Batterie zu entfernen, wenn Sie eine Wandsteuerung haben.
Wenn ein einziges Steuergerät ausreicht, ist kein intelligentes Steuergerät zum Koppeln erforderlich. Der Transformator hat einen eingebauten Empfänger, mit dem der Controller gepaart wird. Über das Pairing haben wir in Zigbee Lichtsteuerung Teil 1 geschrieben. Das Pairing mit einem drahtlosen Wandcontroller ist zum Beispiel ganz einfach, indem Sie viermal die Prog-Taste am Transformator drücken, um die Pairing-Verbindung zu öffnen. Bringen Sie den Controller in die Nähe des Transformators (weniger als 10 cm entfernt) und drücken Sie zunächst die Einschalttaste ( I ), um das Gerät "aufzuwecken" und die grüne Kontrollleuchte aufleuchten zu lassen. Drücken Sie dann einmal die Taste zur Erhöhung der Helligkeit (unter der Einschalttaste). Es wird einen Moment dauern, bis die Verbindung hergestellt ist. Wenn dies abgeschlossen ist, blinken die Lichter zweimal. Die Verbindungsmethode wird TouchLink-Pairing genannt.
Die Anleitung zum Koppeln von Fernbedienungen finden Sie im Produktlink im Online-Shop unter Dateien: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din
Über die Kopplung via Hub/Bridge haben wir in dem Artikel Zigbee Lichtsteuerung Teil 2 gebloggt .Für die Wandbeleuchtung gibt es verschiedene Steuerungsmöglichkeiten. Links sehen Sie eine Fernbedienung, die mit der Philips Hue App verbunden ist. Der Wand-Controller kann auch mit der Hue-Steuerung verbunden werden und ermöglicht so die Programmierung und Zeitsteuerung. Es ist nicht notwendig, die intelligente Steuerung zu aktivieren, da der drahtlose Controller auch ohne Hubs oder Apps mit einem Transformator gekoppelt werden kann. Mit den Controllern können Sie die Helligkeit und Farbtemperatur des Lichts stufenlos einstellen.
Preis und Zeitaufwand für das fertige Paket
Die Schreibtischbeleuchtung kann also phantasievoll gehandhabt werden. Die Eclipse-Wandleuchten eignen sich daher auch ideal für die Montage auf Möbelplatten. Die Kondensator-Tischplatte wurde so angepasst, dass sie ein Beleuchtungselement hinter dem Schreibtisch bietet. In die Rückseite der Platte wurde ein Loch für den drahtlosen 50W-Steuertransformator gefräst. Die Dicke des Transformators beträgt nur 33 mm im Vergleich zu den 35 mm Dicke der Möbelplatte. Außerdem wurde hinter dem Paneel eine 25 mm hohe Leiste angebracht, an der eine LED-Schiene befestigt wurde, um die Wand zu beleuchten.
Der Preis für die Beleuchtung und Steuerung dieses Pakets betrug nur 466 e (inkl. MwSt.).
Alles, was Sie tun müssen, ist, das Leuchtelement mit den Schrauben an die gewünschte Stelle an der Wand zu heben und es an der Steckdose zu befestigen. Die Wandleuchte wurde einfach an ein drahtloses Steuerungssystem mit Farbtemperatursteuerung und Dimmung angeschlossen. Die effektive Betriebszeit betrug etwa zwei Stunden.
Stilvolle SchreibtischbeleuchtungWenn Sie sich für die Lampen in diesem Artikel interessieren, stellen wir Ihnen gerne weitere Informationen zur Verfügung. Sie sind auch herzlich eingeladen, unser Geschäft in Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa zu besuchen. In unseren All in One Ausstellungsräumen finden Sie alle in diesem Artikel vorgestellten Produkte. Wir bedienen alle Kundengruppen vom Verbraucher bis zum Bauunternehmer unter einem Dach. Schauen Sie sich das Geschäft an.
