Drahtlose Steuerung bedeutet in ihrer einfachsten Form, dass eine Funkverbindung zwischen einem an einer Leuchte angeschlossenen Empfänger und einem Controller hergestellt wird. Der Aufbau einer drahtlosen Verbindung ist einfach und funktioniert zuverlässig. Am zuverlässigsten funktioniert sie, wenn sich der Empfänger und der an die Leuchte angeschlossene Controller im selben Raum befinden, weniger als 30 Meter voneinander entfernt sind und das Signal nicht durch z.B. Steinwände behindert wird. Stromausfälle stören die Steuerungen nicht und es fallen keine Installationskosten für eine neue elektrische Verkabelung an. Die Kosten für die drahtlose Steuerung liegen in der gleichen Klasse wie bei verdrahteten Wandschaltern. In diesem Artikel werden wir die Komponenten eines drahtlosen Steuergeräts und deren Anschluss aus der Sicht des Durchschnittsverbrauchers und in allgemeiner Form erläutern.
Drahtlose Beleuchtungssteuerung (RF) - welche Art von Empfänger wird benötigt?

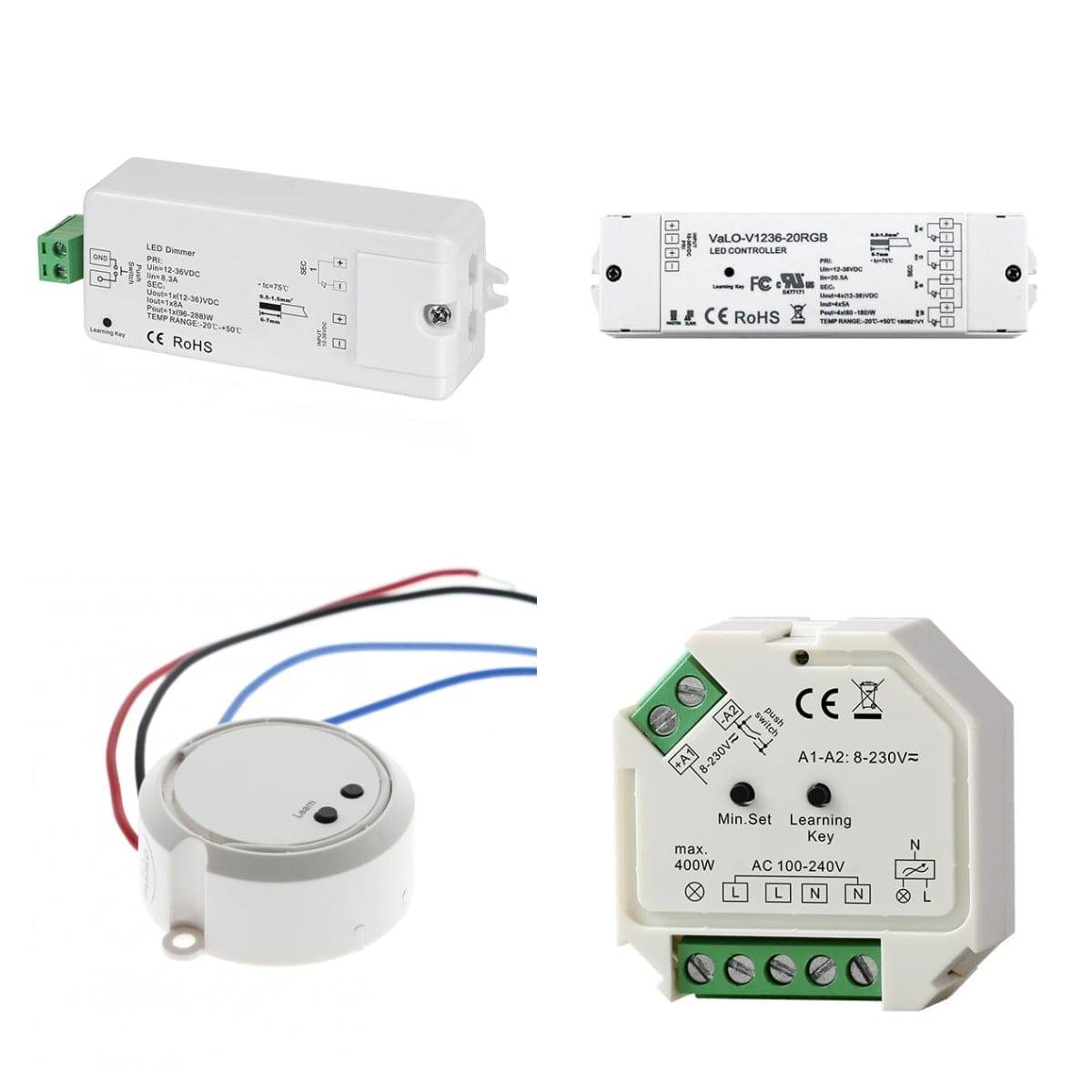

Bei der LED-Beleuchtung werden die Empfänger je nach Art der LED ausgewählt. Es gibt einen für LED-Leisten und einen für Spot- und Panel-Beleuchtung. Die Eigenschaften der Empfänger unterscheiden sich dadurch, dass der Empfänger für die LED-Leiste zwischen der LED-Leiste und dem Transformator (auf der Sekundärseite) installiert wird. Die Dimmfähigkeit des Transformators ist daher irrelevant. Bei Spot- und Flächenleuchten wird der Empfänger zwischen dem Transformator und dem Stromnetz (Primärseite) montiert und die Leuchte muss über einen dimmbaren Triac-Transformator verfügen.
Empfänger, die an die Netzseite, d.h. die Primärseite, angeschlossen werden, erfordern eine angemessene elektrische Qualifikation. Anschlüsse auf der Schwachstromseite (12-36V) können vom Verbraucher selbst vorgenommen werden, wenn er sich ausreichend mit der Materie auskennt.

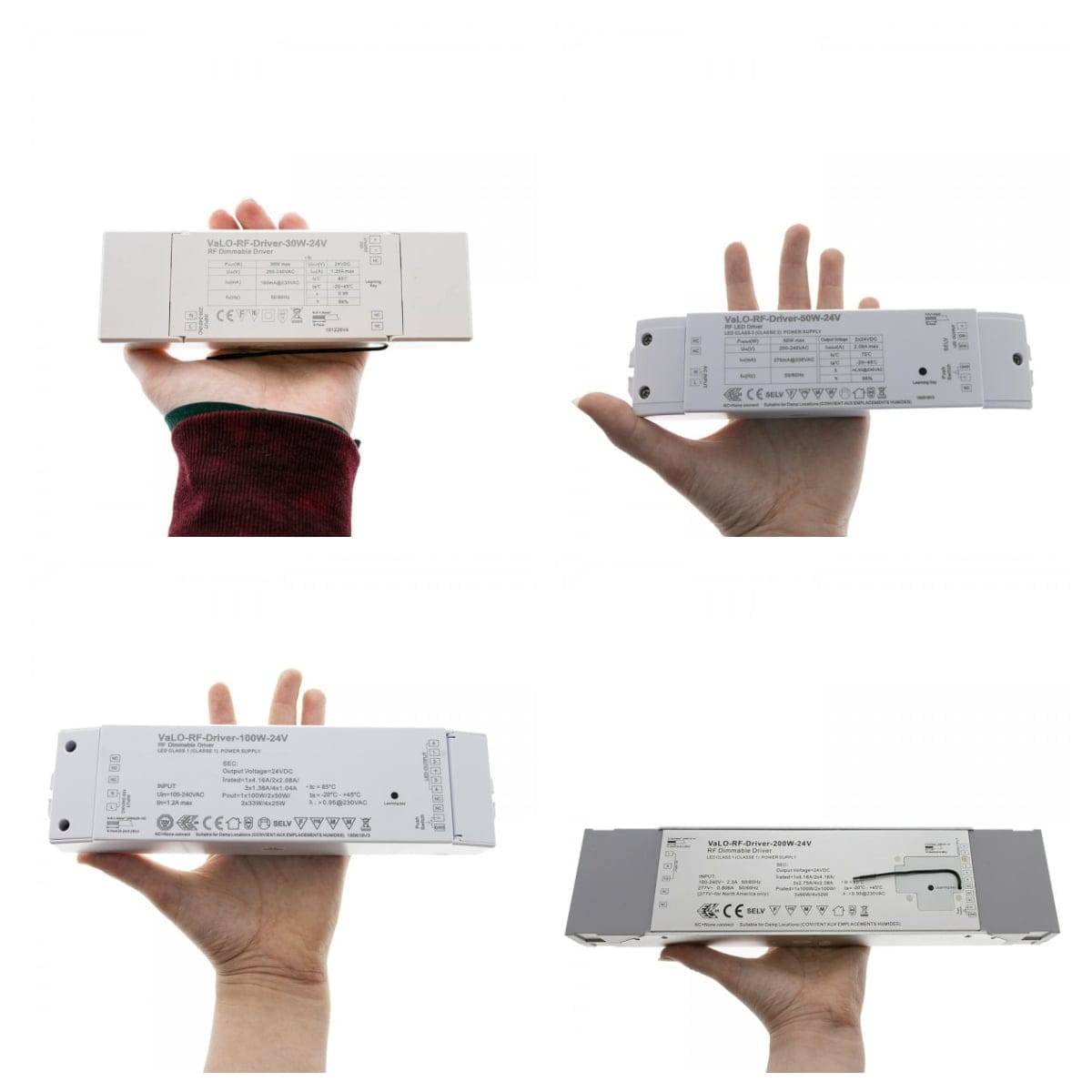

Speziell für 24V-LED-Streifen sind Transformatoren mit RF-Fähigkeit erhältlich. Mit diesen RF-Transformatoren ist kein separater Empfänger für den LED-Streifen erforderlich. Für die drahtlose Steuerung ist nur eine Steuerungstaste erforderlich. Sie sind eine kosteneffiziente Option, wenn die LED-Streifen gesteuert werden, d.h. in Gruppen von einer bestimmten Größe pro Transformator ein- und ausgeschaltet und gedimmt werden. Mit anderen Worten, der oder die LED-Streifen hinter einem einzigen Transformator werden gleichzeitig beleuchtet, ausgeschaltet und gedimmt.
Für anspruchsvollere Spot- und Panel-Installationen ist auch ein RF-dimmbarer, in mA einstellbarer Transformator erhältlich. Mit den Dip-Schaltern am Transformator kann die Stromstärke (A) an die Leuchten angepasst werden. Diese sind besonders nützlich für farbtemperaturgesteuerte Spots und Panels, die kabellos gesteuert werden müssen. Die Transformatoren werden nicht mit einem Stecker geliefert. Die Installation wird normalerweise von einem professionellen Elektriker durchgeführt. Auf Anfrage können wir einen Stecker für eine maximale Leistungsaufnahme von bis zu 1,5 kW installieren. Auf Wunsch kann der Transformator mit einem 5 m langen Steckerkabel angeschlossen werden, so dass der Verbraucher den Transformator auch an das Stromnetz anschließen kann.
Kabellose Steuerung - Tastenoptionen

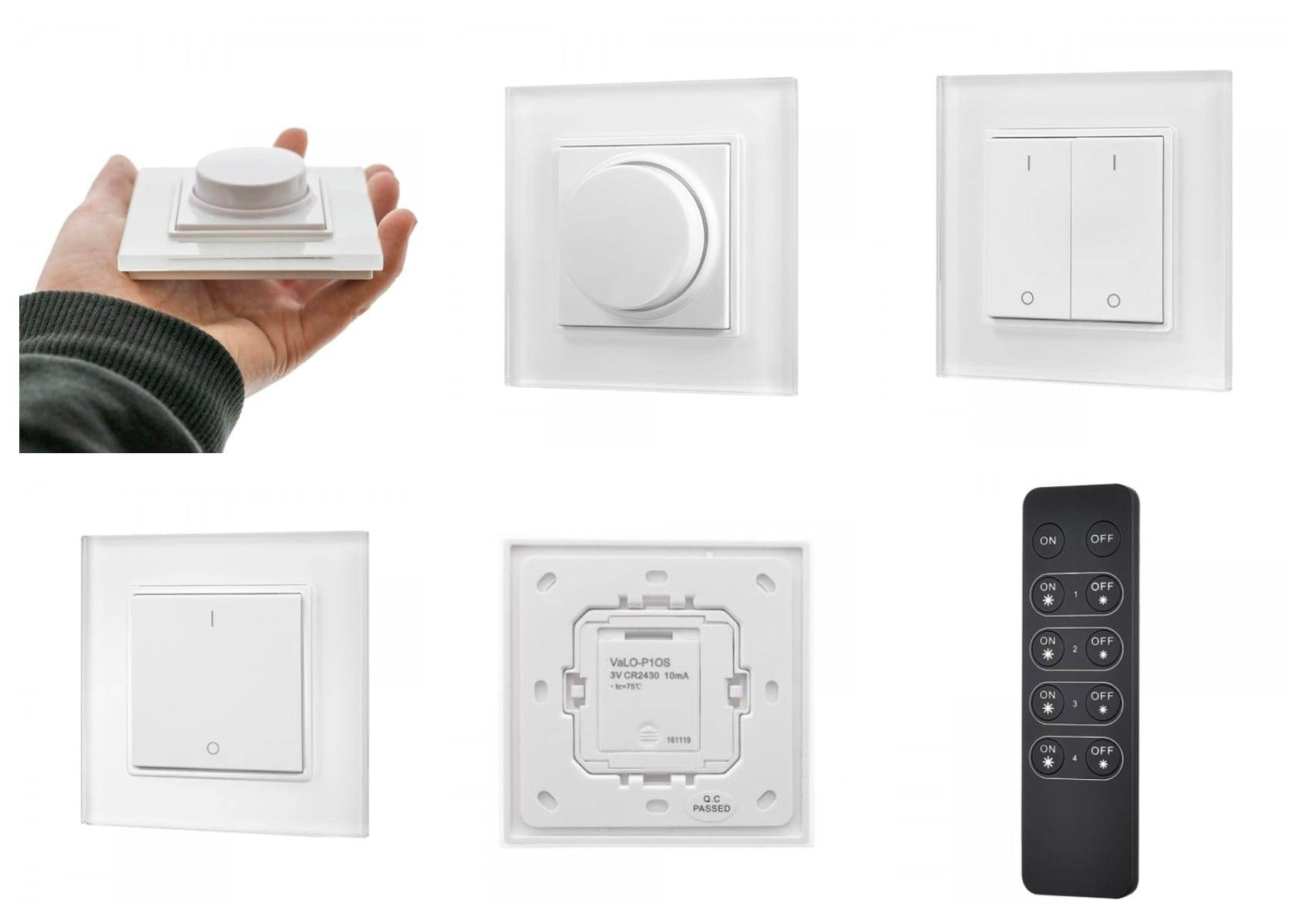

Sowohl Wandtasten als auch Bedienelemente, die wie eine herkömmliche Fernbedienung aussehen, können als Steuerungen verwendet werden. Mit ihnen können Sie das Licht ein- und ausschalten sowie dimmen. Die Tasten funktionieren mit allen Empfängern, sowohl primären als auch sekundären. Der drehbare Wandtaster ist der beliebteste für die Verwendung mit einer Gruppe. Durch Drehen im Uhrzeigersinn schalten Sie das Licht ein und aus, durch Drehen gegen den Uhrzeigersinn dimmen Sie die Beleuchtung.
Die ein- und zweiteiligen Tasten erhellen die Lichter, wenn die eine Taste hochgehalten wird ( I ) und dimmen die Lichter, wenn die andere Taste ( O ) gedrückt gehalten wird. Hinter der Taste befindet sich ein Batteriefach. Das Produkt wird mit einer Batterie geliefert. Die Batterie hält jahrelang und lässt sich leicht auswechseln, indem Sie einfach die Mitte des Knopfes entfernen.
Mit der schwarzen Fernbedienung können Sie 1-4 Gruppen von Leuchten einstellen. Mit der oberen Taste schalten Sie alle Gruppen gleichzeitig ein oder aus. Unten sehen Sie Bilder der Steuertasten für die Leuchten. Darüber hinaus bieten wir auch kabellose Tasten für CCT-Leuchten (Colour Temperature Controlled) und -Strips sowie RGBW (Colour Changing LED Strip) an.

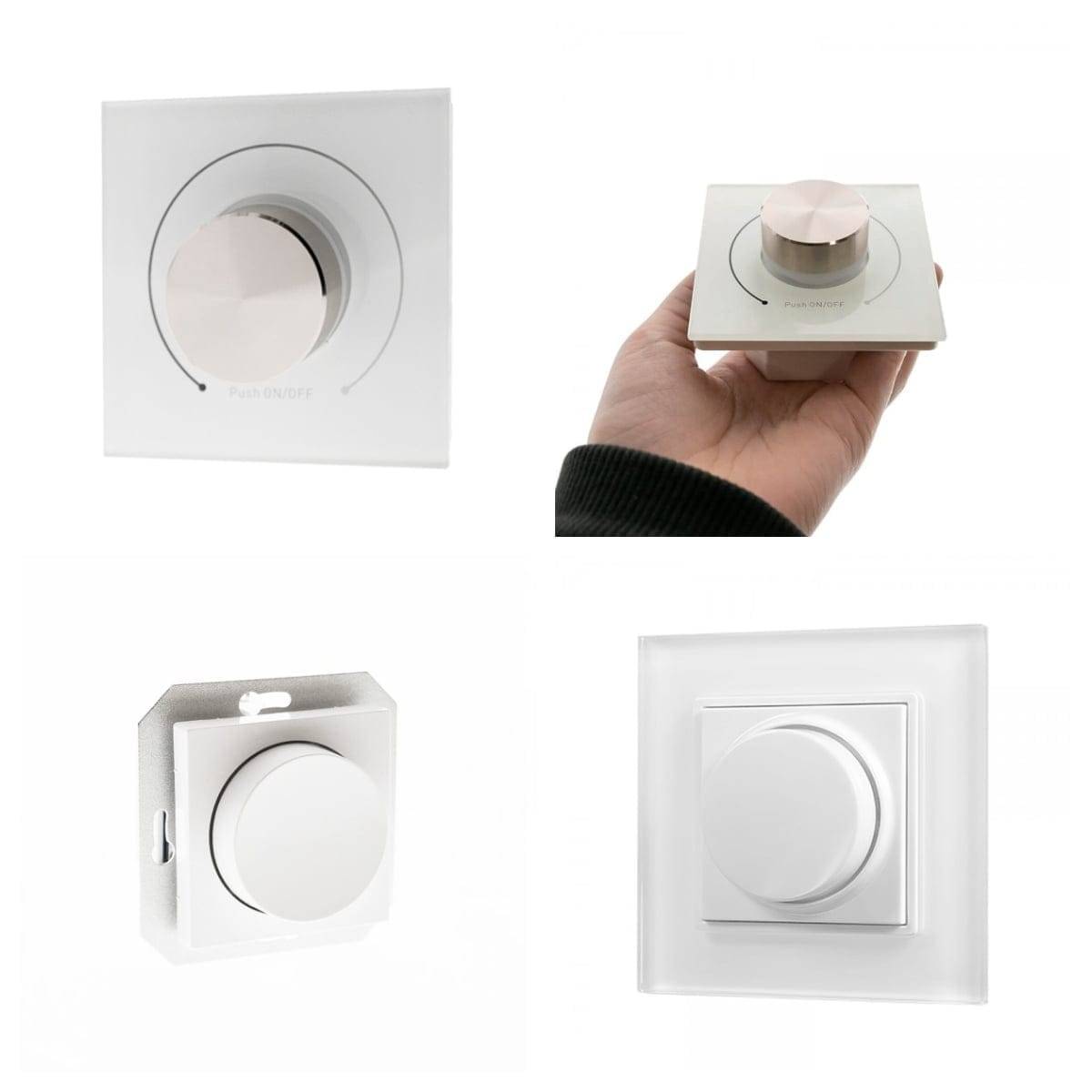

Die Steuertasten bieten auch eine Option für Situationen, in denen der Installationsort über einen Wandtaster mit Strom versorgt wird und die Leuchte oder Leuchtengruppe zusätzlich zum Wandtaster drahtlos gesteuert werden soll. Dieser Dimmer kann zur zuverlässigen Steuerung aller Arten von LED-Leuchten verwendet werden, wie z.B. LED-Streifen-, Panel-, Spot-, Wand- und Deckenleuchten, sofern der Transformator triac-dimmbar ist. Die Taste selbst verfügt über einen RF-Sender, der mit einem drahtlosen Controller gekoppelt werden kann. Die Installation muss wiederum von einem professionellen Elektriker vorgenommen werden, da der Controller netzbetrieben ist.
Gruppieren und Verbinden von Led-Streifen - Empfängern und Tasten
Das Erstellen und Verwenden der gewünschten Leuchtengruppen ist einfach. Mehrere Steuertasten können an einen einzigen Empfänger angeschlossen werden, so dass dieselbe Leuchte bzw. Leuchtengruppe mit mehreren Tasten bedient (ein- und ausgeschaltet und gedimmt) werden kann, zum Beispiel von verschiedenen Teilen eines großen Raums aus. Dies kann auch durch den Verbraucher erfolgen.
Mehrere verschiedene Leuchtengruppen können hinter einer einzigen Taste zusammengefasst werden, so dass ein Tastendruck bei Bedarf mehrere Leuchtengruppen gleichzeitig einschalten kann. So können beispielsweise alle drahtlos gesteuerten Leuchten in einem einzigen Raum gleichzeitig ein- und ausgeschaltet werden, falls gewünscht.
Die Grundregel lautet, dass der Empfänger die Gruppe definiert. Ein Empfänger kann nur zu einer Gruppe gehören. Alle Leuchten/Bänder, die mit demselben Empfänger verdrahtet sind, funktionieren über diesen Empfänger und die mit ihm verbundene Steuertaste.
Die Abbildung unten zeigt, wie Sie den LED-Streifen-Empfänger zwischen dem LED-Streifen und dem Transformator installieren. Auf diese Weise können mehrere Gruppen von Streifen von einem einzigen Transformator aus mit Strom versorgt werden. Denken Sie zum Beispiel an eine Arbeitsleuchte in der Küche und ein Stimmungslicht oben auf einem Schrank. Die LED-Streifen können unterschiedliche Wattstärken und sogar unterschiedliche Farbtemperaturen haben, solange die Spannung für beide gleich ist, da sie über denselben Transformator versorgt werden.
Wenn Sie den Led-Streifen an den Empfänger anschließen, benötigen Sie oft ein Zwischenkabel, um den Empfänger und den Transformator ordentlich zu verstecken. Sie können entweder die benötigte Menge an Möbelkabel an das Ende des Led-Streifens löten oder die zweipoligen WAGO-Steckverbinder (Hebelstecker) verwenden, wenn der Streifen bereits über Möbelkabel verfügt. Verbinden Sie das rote Pluskabel und das schwarze Minuskabel mit dem LED-Ende des Empfängers. Die Eingangsseite des Empfängers wird ebenfalls mit den schwarzen und roten Drähten verbunden, die mit der Schwachstromseite des Transformators (12-24V) verbunden sind. Falls erforderlich, werden zwei dreipolige WAGO-Steckverbinder verwendet, um die Plus- und Minuspunkte zu bündeln. Wenn der Transformator einen Stecker hat, wird er in die Steckdose gesteckt und die LED-Streifen leuchten auf.
Installation von LED-Streifen-Empfängern und -Tastern - berücksichtigen Sie die Gesamtlast
Der LED-Streifen-Empfänger funktioniert sowohl mit 12V- als auch mit 24V-LED-Streifen. Je nach Produkt beträgt die maximale Belastung des LED-Streifen-Empfängers entweder 8A oder 20A. 8A reichen für 192 Watt 24V LED-Streifen, d.h. zum Beispiel für etwa 10 Meter 14,4W/m Streifen.
Wenn Sie die genaue Belastung wissen wollen, kann eine kleine Berechnung notwendig sein, um sicherzustellen, dass der Empfänger die vom Band geforderte Belastung bewältigen kann. Die Formel kennen Sie aus dem Physikunterricht: P/U=I, also W/V=A. Wenn die Leistung des Bandes beispielsweise 14,4 W/m beträgt und Sie fünf Meter davon haben, lautet die Formel W=14,4*5=72 W. Wenn das Band 24 V hat, ist die Antwort 3 A.
So schließen Sie den Empfänger und die Taste an
Die allgemeinen Bedienungsprinzipien und Kopplungsanweisungen sind für alle RF-Geräte gleich, unabhängig davon, welchen Empfänger Sie haben. Nachdem Sie die Verbindungen hergestellt haben
- Schalten Sie das Gerät ein und die Lampen oder Streifen leuchten auf.
- Entfernen Sie die Kunststoffabdeckung zwischen den Batterien der Taste.
- Um die Verbindung zu öffnen, drücken Sie zunächst etwa eine Sekunde lang die Lerntaste am Empfänger.
- Drücken Sie innerhalb von etwa 1-2 Sekunden die Taste, mit der Sie eine Verbindung herstellen möchten. Das Licht / die LED-Leiste blinkt, um anzuzeigen, dass eine Verbindung hergestellt wurde.
Sobald die Verbindung hergestellt ist, können Sie die Lampe/LED-Leiste mit der drahtlosen Taste ein- und ausschalten sowie dimmen/erhellen. Die Verbindung muss nicht erneut hergestellt werden, auch wenn der Strom einmal ausfällt, sondern bleibt bestehen. Wenn Sie mehr als eine Taste mit demselben Empfänger verbinden möchten, wiederholen Sie die Schritte 2 bis 4 mit einer weiteren Taste.
Wenn die Lampe nicht richtig dimmt, sondern blinkt, flackert oder von selbst erlischt, wird die Kopplung abgebaut und erneut versucht. Das Netzkabel kann für kurze Zeit abgezogen und wieder angeschlossen werden. Um die Kopplung aufzuheben, drücken Sie bei eingeschaltetem Gerät 5 Sekunden lang die Learn-Taste, bis das Licht blinkt. In dieser Phase ist Mäßigung angesagt. Überprüfen Sie Punkt zwei und wiederholen Sie die Schritte 3 und 4. Halten Sie deutliche Pausen zwischen dem Trennen und Wiederverbinden ein.
Drahtlose Front-End-Steuerung - Empfängerauswahl, Leuchtengruppierung und Schalten
Es ist auch ganz einfach, dimmbare Leuchtengruppen zu erstellen und zu verwenden. Die Installation wird jedoch von einem professionellen Elektriker durchgeführt und die Empfänger werden in der Regel in einer Zwischendecke oder im Inneren des Leuchtenkörpers versteckt. Mit diesen 230V-Empfängern können auch mehrere Steuertasten an einen Empfänger angeschlossen werden, so dass dieselbe Leuchte/Leuchtengruppe über mehrere Steuertasten bedient (ein- und ausgeschaltet und gedimmt) werden kann, zum Beispiel von verschiedenen Teilen eines großen Raums aus. Die Verkettbarkeit von dimmbaren Triac-Transformatoren, z.B. in Strahlern, erleichtert es dem Installateur, Leuchtengruppen zu bilden, wobei der Empfänger der erste in der Gruppe ist.
Die maximale Belastung des Empfängers beträgt entweder 100W oder 400W. Die gängigste Leistungsaufnahme von Spots ist 9W, so dass Sie z.B. bis zu 10 Spots in einem Receiver gruppieren können. Für größere Paneele sind 100W leicht zu viel, so dass z.B. für 4 36W 600*600 Paneele ein größerer 400W Empfänger gewählt wird.

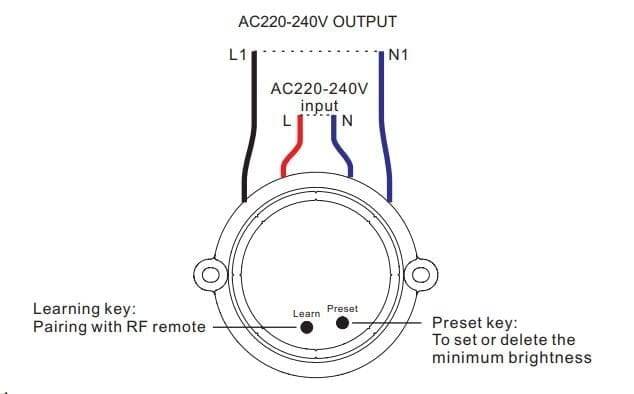

In der Abbildung unten sehen Sie, dass der Empfänger mit der Netzseite verkabelt ist. Ausgang zur LED und Eingang zur Stromversorgung. Die minimale Dimmstufe ist ebenfalls über den Empfänger einstellbar (Preset).
Die Led-Leiste kann auch mit anderen drahtlosen Steuerungsmethoden verwendet werden

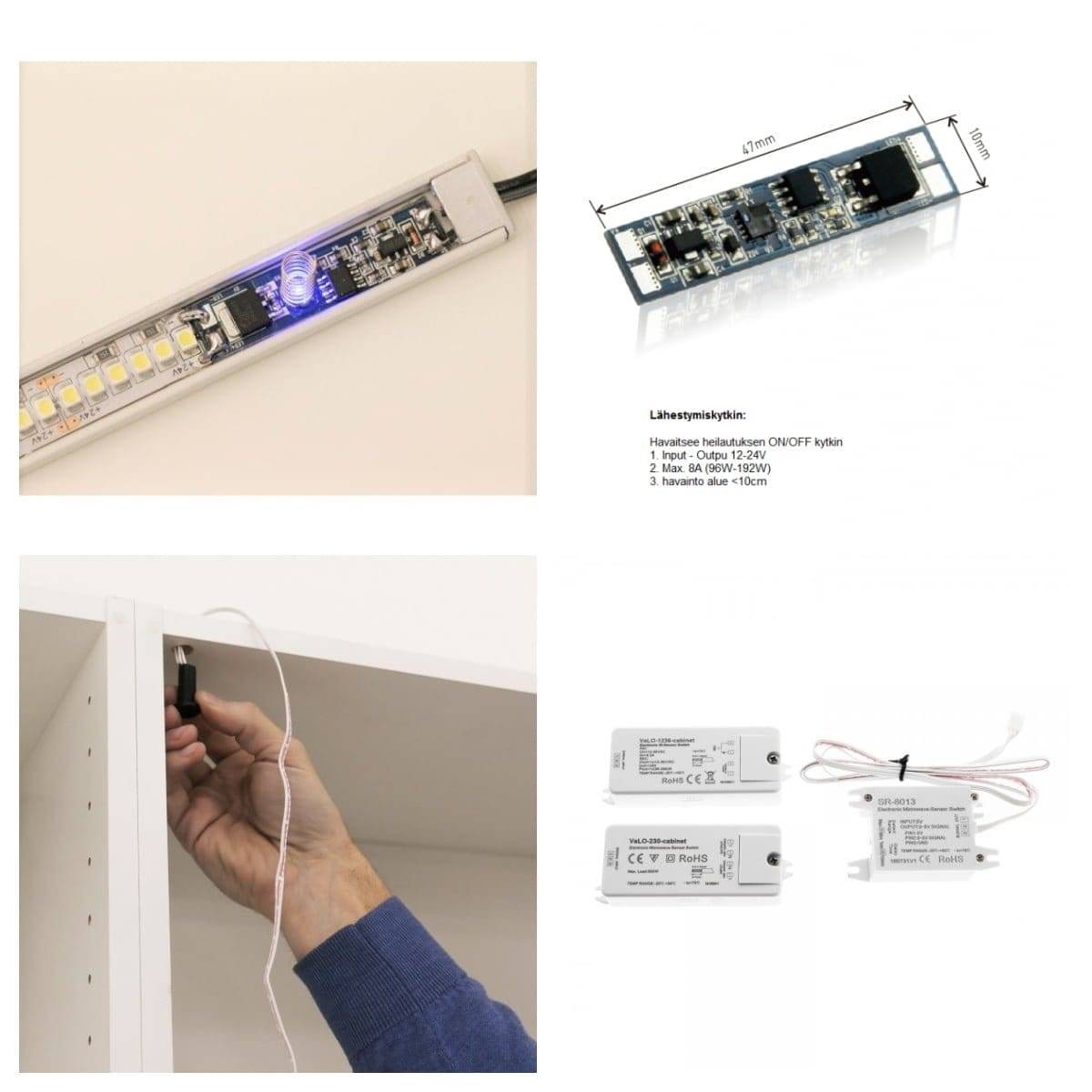

Sie können den LED-Streifen auch selbst installieren oder einen gängigen dimmbaren Touch- oder Schwenkschalter als Betriebsschalter installieren lassen. Außerdem kann ein Schrankschalter zur Erkennung des Öffnens einer Tür und ein Annäherungssensor mit einstellbarem Erfassungsabstand verwendet werden.
Wir bieten unseren Kunden alle Arten von LED-Beleuchtungsbedarf und Designpakete kostenlos an. Nehmen Sie Kontakt mit uns auf, wenn Sie zum Beispiel eine maßgeschneiderte LED-Schiene von LedPaja auf kostengünstige Weise benötigen oder wenn Sie ein Beleuchtungsdesign benötigen.
Erfahren Sie mehr über drahtlose Kontrollprodukte
Die in diesem Artikel besprochenen Funksteuerungsprodukte finden Sie in unserem Webshop in der Kategorie RF-Funksteuerung.
LedStore bietet eine komplette Servicekette vom Beleuchtungsdesign bis zu Leuchten, Steuerungslösungen und Installation sowie ein umfassendes Angebot an Fachartikeln im Blog. Ganz gleich, ob es sich um einen einzelnen Raum, ein ganzes Haus oder einen größeren Arbeitsbereich handelt, LedStore kann Ihnen dabei helfen, eine Beleuchtungslösung zu entwickeln, die lange hält und Ihnen den Alltag erleichtert!
1. Miksi LED-valaistuksen langaton ohjaus on suosittua?
Die drahtlose Steuerung bietet Flexibilität und Benutzerfreundlichkeit ohne komplizierte Verkabelung. Sie ermöglicht Ihnen das Einschalten, Dimmen und Einstellen der Farbtemperatur über ein Mobiltelefon, ein Tablet oder einen drahtlosen Schalter, zum Beispiel. So lässt sich die Beleuchtung schnell an verschiedene Situationen anpassen.
2. Mitä tekniikoita käytetään LED-valaistuksen langattomassa ohjauksessa?
Zu den gängigsten Technologien gehören Wi-Fi, Zigbee und Bluetooth. Wi-Fi-basierte Systeme stellen eine Verbindung zum Heimnetzwerk her und ermöglichen auch die Fernsteuerung über das Internet. Zigbee ist ein Mesh-Netzwerk, das die Reichweite von einem Gerät zum anderen erweitert. Bluetooth ist eine einfache Lösung für kurze Entfernungen ohne zusätzliche Zentraleinheiten.
3. Miten LED-valaistuksen langaton ohjaus asennetaan?
Die Grundinstallation erfordert keine spezielle Verkabelung, da die Steuerung drahtlos erfolgt. In der Leuchte wird eine Steuereinheit installiert, die das Funksignal empfängt. Die Einheit kann Teil des Netzteils oder ein separates Modul sein. Es ist wichtig sicherzustellen, dass die Leuchte und das Steuergerät mit dem zu verwendenden drahtlosen System kompatibel sind.
4. Voiko valaistuksen langattomassa ohjauksessa säätää himmennystä ja värilämpötilaa?
Ja. Aktuelle drahtlose Steuersysteme unterstützen häufig sowohl das Dimmen als auch die Steuerung der Farbtemperatur (CCT-Steuerung). Damit können Sie verschiedene Stimmungen und Beleuchtungssituationen schaffen - ein weiches, warmes Licht zum Entspannen oder einen helleren, neutraleren Ton zum Arbeiten.
5. Miten laajentaa järjestelmää muihin älylaitteisiin?
Die neuesten drahtlosen Beleuchtungssysteme (wie z.B. Zigbee) können z.B. mit Smart Home-Systemen verbunden werden, die über dieselbe App oder denselben Sprachassistenten gesteuert werden können. So können Sie beispielsweise die Beleuchtung mit anderen intelligenten Haustechniken wie Heizung, Sicherheit oder Vorhangsteuerung synchronisieren.
