Innentreppen bleiben oft erstaunlich dunkel, so dass Sie nachträglich zusätzliches Licht benötigen. Wenn es keine Wand- oder Deckenbeleuchtung gibt, ist eine effektive Möglichkeit, in eine Stufenbeleuchtung zu investieren. Die vom LedStore-Kunden angefertigte Treppenbeleuchtung wurde schnell fertiggestellt und der Kunde war sehr zufrieden mit der Stufenbeleuchtung. Normalerweise sind an Holztreppen keine Änderungen erforderlich, und die Installation des LED-Lichtbands ist einfach zu bewerkstelligen. Um das Profil zu befestigen, müssen Sie lediglich zwei Schrauben pro Stufe an der Unterseite der Stufe anbringen. Wenn Sie eine Steckdose für den Transformator haben, können Sie die gesamte Renovierung selbst durchführen. Die Kosten für das Zubehör für diese Renovierung beliefen sich auf weniger als 600 Euro. Die LED-Leistung für 12 Meter beträgt 86 W, und die Lumen für die Treppe liegen bei etwa 4 800.

Komponenten und Stufen der Treppenhausbeleuchtung

Für die Stufenbeleuchtung wurde ein 24V 7,2 W/m HELMI LED-Streifen mit 500 Lumen/m verwendet. Die gewählte Lichtfarbe war 4000K neutralweiß und das gewählte Profil war ein flaches Profil 8x17x2500 aus gebürstetem Aluminium für die Aufbaumontage. Als Stromversorgung diente ein 24V DC RF 100W Transformator für die kabellose Steuerung, und die Dimmtasten waren einteilige Tasten aus der VaLO-Serie.

Eine Zusammenfassung der Schritte:

  1. Schneiden von Aluminiumprofilen auf die richtigen Maße.
  2. Zuschneiden der LED-Streifen auf die Profile.
  3. Löten Sie die Anschlussdrähte an die LED-Streifen.
  4. Befestigen von LED-Streifen an Profilen.
  5. Leistungstests.
  6. Befestigen Sie die LED-Schienen.
  7. Bumping der Körperleitung zum Transformator.
  8. Anschließen des Transformators und Koppeln der drahtlosen Tasten.
  9. Fixieren Sie die Tasten in der gewünschten Position.
  10. Die Nutzung kann beginnen!

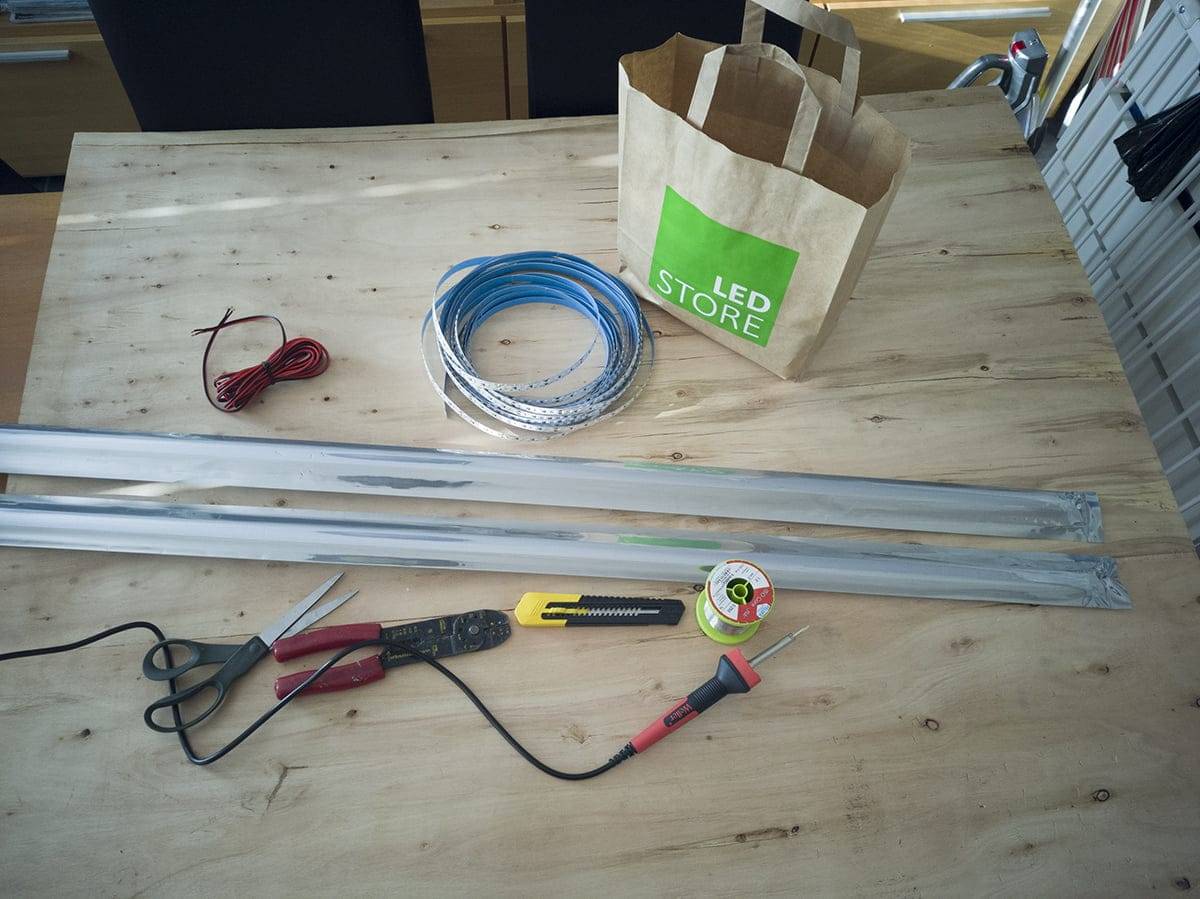

Zubehör für Stufenbeleuchtung.
Für die Stufenbeleuchtung benötigten wir LED-Bänder, Aluminiumprofile, Blech, Zinn und Niederspannungskabel. Außerdem brauchten wir eine Schere, eine Abisolierzange und ein Abschneidemesser, um die Bandverbindungen herzustellen und das Band zu schneiden.

Schneiden von Aluminiumprofilen und Stanzen von LED-Streifen

Die Aluminiumprofile wurden mit einer Tischsäge auf die richtige Länge geschnitten. In Ermangelung einer Kreissäge wird das Aluminium auch mit einer Bügelsäge geschnitten. Die Profile können mit einer Kunststoffabdeckung geschnitten werden. Nach dem Schneiden müssen die Metallreste von der Innenseite des Profils gereinigt werden, damit der LED-Streifen auf einer sauberen Metalloberfläche befestigt werden kann. Bei der Arbeit mit dem LED-Streifen müssen die Schnittpunkte des LED-Streifens berücksichtigt werden, die bei 7,2 W/m auf dem Streifen im Abstand von 5 cm liegen. Die Schneidepunkte sind durch Kupferpunkte gekennzeichnet, die auch als Stanzpunkte dienen. Schwachstromstreifen können vom Benutzer gelötet werden, auch ohne elektrische Qualifikation. Die Oberfläche des LED-Streifens hat eine transparente, dünne und nicht vergilbende Silikonoberfläche. Daher sollten Sie auch ein scharfes Messer verwenden, um den Silikonstrumpf an der Stanzstelle abzuziehen. Das Silikon ist nicht mit dem Streifen verbunden, so dass es sich leicht ablösen lässt. Der LED-Streifen und das Kabel sind leicht, daher ist es eine gute Idee, das eine oder das andere beim Stanzen zu fixieren. Wenn das andere mit Klebeband auf dem Untergrund befestigt ist, ist die Ausrichtung auf die Stanzpunkte einfacher.

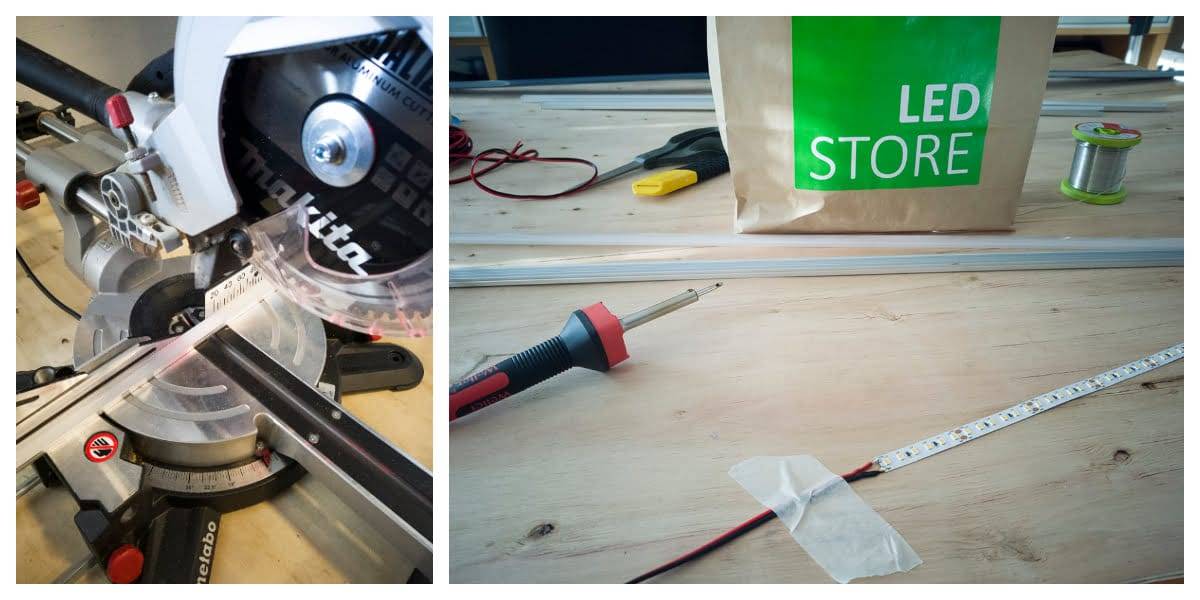

Schritt-für-Schritt-Bilder vom Schneiden der Profile und dem Stanzen der LED-Leiste.
Die Aluminiumprofile werden mit einer Kreissäge auf die richtigen Maße zugeschnitten. Die Anschlussdrähte werden an den LED-Streifen gelötet.

Installation von LED-Profilen

Nachdem die LED-Streifen verdrahtet waren, wurden alle Leuchten auf den einzelnen Stufen getestet, indem sie nacheinander an den Transformator angeschlossen wurden. Die Breite der geschwungenen Stufen war unterschiedlich, daher wurden die Lichtstreifen auf den Stufen nummeriert, um sie in die richtige Reihenfolge zu bringen.

LED-Profil-Sequenz

Die korrekte Reihenfolge der Schienen wurde während der Befestigungsphase überprüft. Es wurden die mit den Profilen gelieferten Kunststoffklammern verwendet. Die Clips wurden in Abständen von etwa einem halben Meter aufgeschraubt, und die Profile passten genau hinein. Die LED-Schienen und ihre Drähte sind leicht, so dass die Befestigung sehr stabil ist, selbst wenn nur zwei Clips pro Stufe verwendet werden.

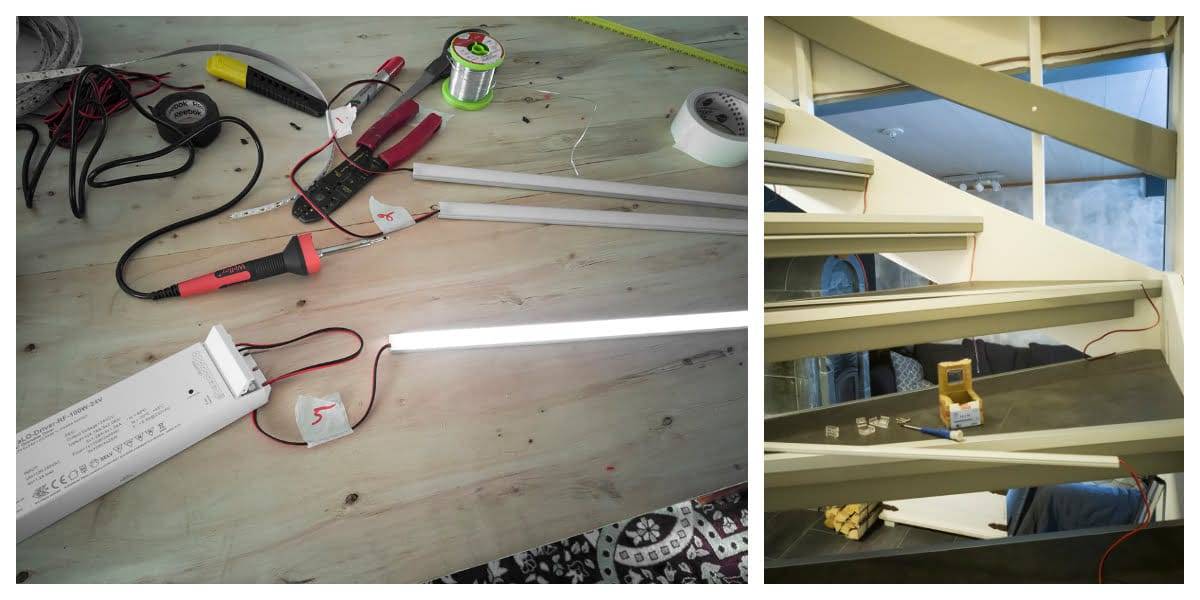

LED-Schienen sollten vor der Installation am unteren Ende der Treppe einem Leistungstest unterzogen werden.
Die LED-Streifen werden an den Profilen befestigt und vor der Installation getestet. Die nummerierten LED-Schienen werden mit Klammern am unteren Ende der Treppe befestigt.

Einstechen der Verbindungskabel

Das Verbindungskabel war ein zweiadriges Schwachstromkabel, auf dem die Drähte aller Schienen verdrillt waren. Dies ist die arbeitsintensivste Phase des Projekts, da die Lötarbeiten vor Ort zwischen den Treppen oder unter den Treppen durchgeführt werden müssen. Sobald die Verbindungen hergestellt waren, wurden sie mit Isolierband isoliert und mit weißem Kabelrohr ausgegossen.

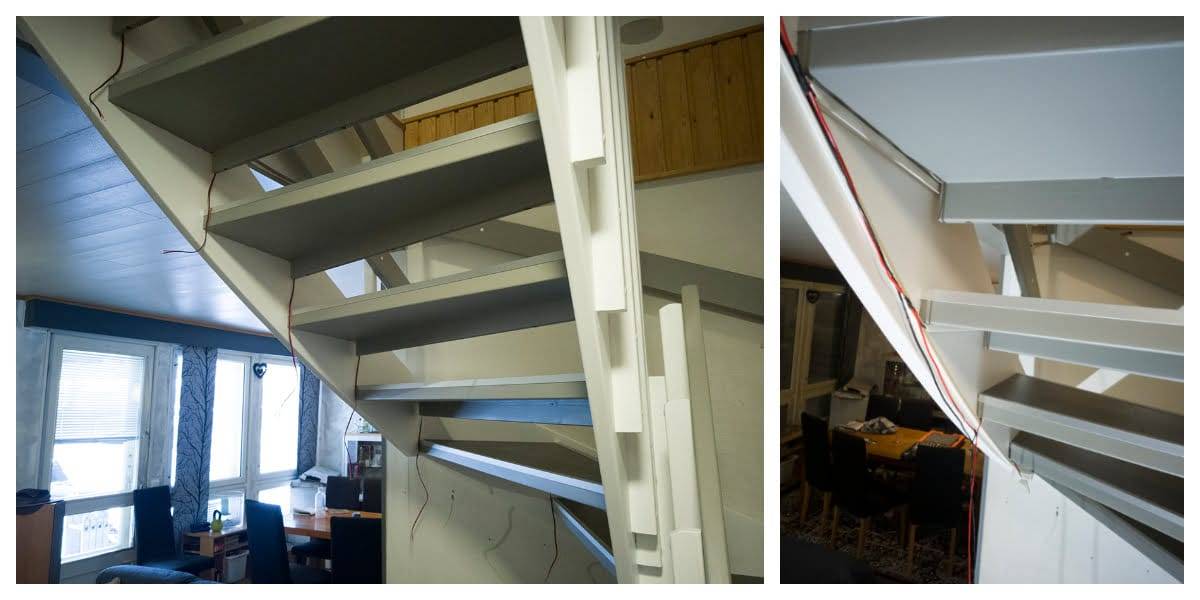

Die Drähte werden unter der Treppe angeschlossen und schließlich in einem Kabeltrog versteckt.
Die Verbindungsdrähte wurden in der Tiefe der jeweiligen Bohrung in die Schienen geschlagen, so dass sie die zu schlagende Rahmenlinie überlappen. Die Kabel, die von den Schienen kommen, sind im Kabelkanal versteckt. Die Hauptleitung verbindet die Kabel mit dem Stromnetz.

Anschließen des Transformators

Der Transformator wurde mit Strom versorgt und die Dimmschalter wurden mit dem Transformator gekoppelt. Die Dimmschalter wurden am Anfang und am Ende der Treppe angebracht. Auf diese Weise funktioniert die Bedienung und das Dimmen aus beiden Richtungen. Die Tasten wurden mit dem mitgelieferten Rahmenband befestigt, da man keine Schraubenlöcher in die Wand bohren wollte. Bis zu vier drahtlose Tasten oder Fernbedienungen können mit einem einzigen RF-Transformator gekoppelt werden.

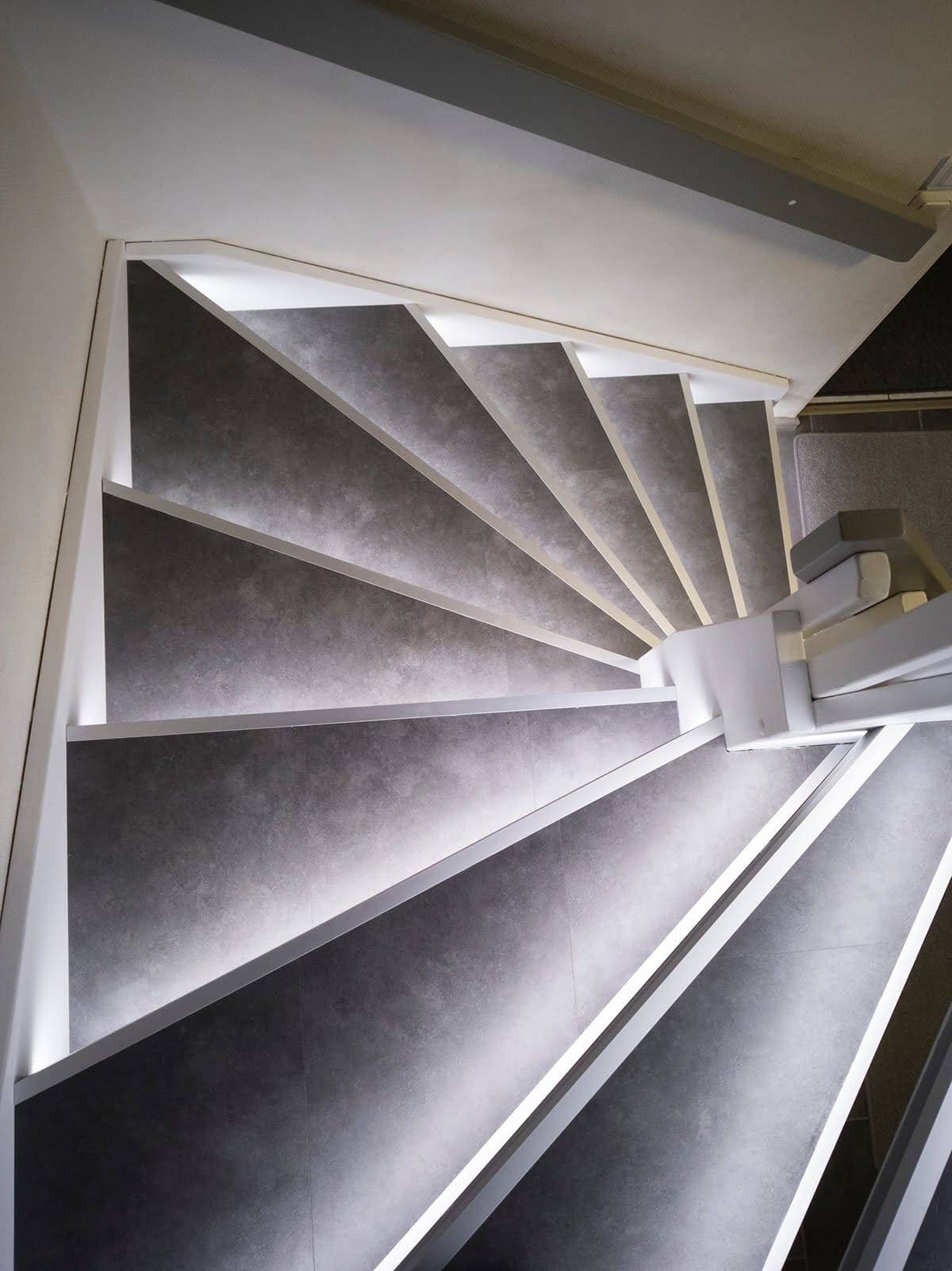

Das Treppenhaus von oben gesehen, mit eingeschalteter Beleuchtung.
Wenn das Licht eingeschaltet ist, wird die gesamte Treppe effektiv beleuchtet und die Beleuchtung erhöht die Sichtbarkeit der Treppe. Die Benutzung der Treppe wird einfacher, da der Kontrast zwischen den Stufen erhöht wird.

Warum in Stufenbeleuchtung investieren

Es lohnt sich, in eine Stufenbeleuchtung zu investieren, denn sie lässt die Treppe stilvoll aussehen. Außerdem hebt die Stufenbeleuchtung das Lichtniveau der gesamten Treppe erheblich an. Das Licht wird von den Stufen und der Seitenwand reflektiert. Auf dem Bild ist die Beleuchtung am hellsten. Die Beleuchtung kann auch stufenlos mit einem Druckknopf gedimmt werden, je nach Stimmung und Bedarf. Der Dimmer verfügt über einen internen Speicher, so dass die Lichter auf der Helligkeitsstufe eingeschaltet werden, auf der sie beim Ausschalten belassen wurden. Das Endergebnis ist sehr gelungen und elegant. Die Lichter blenden nicht, selbst wenn man sie von unten betrachtet, da die LED-Schienen hinter dem vorderen Übergang der Treppe bleiben.

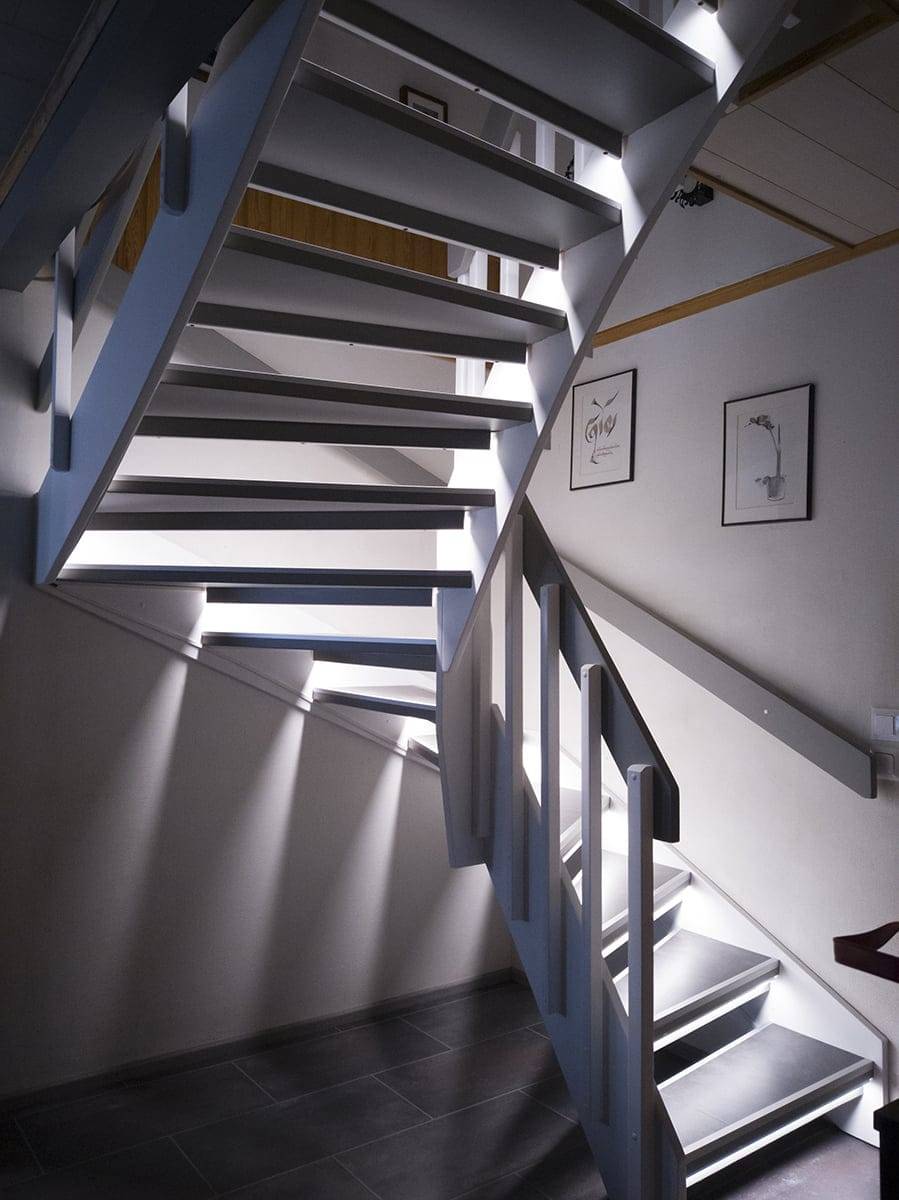

Stufenbeleuchtung bereit, Licht an.
Die Beleuchtung der Treppe ist fertig. Auf dem Bild können Sie sehen, dass die Beleuchtung von unten nicht grell ist.
Wenn Sie daran interessiert sind, Ihre Treppe mit einer LED-Schiene zu beleuchten, können Sie uns über unsere Website ledstore.fi oder telefonisch unter 045 251 4510 erreichen. Das Geschäft ist immer mit Beleuchtungsexperten besetzt. Das Geschäft, in dem sich auch unser Lager befindet, finden Sie in Vantaa Koivuhaas, Mesikukantie 16, 01300 Vantaa. Im LedShop von LedStore stellen wir einbaufertige LED-Leisten her.
