Wie repariert man eine flackernde LED-Leiste?

Der flackernde LED-Streifen ist ein Ärgernis, das behoben werden muss. Die Gründe für flackerndes Licht sind vielfältig und unterschiedlich stark ausgeprägt. Manches Flackern ist mit dem Auge wahrnehmbar und störend, manches Flackern ist nur durch das Kameraobjektiv sichtbar. In diesem Artikel werden wir die verschiedenen Arten von Flimmern besprechen.

Was sind die verschiedenen Arten von Flimmern und was sind die Ursachen dafür?

Der schnelle Ein- und Ausschaltzyklus einer Lichtquelle wird als Flimmern bezeichnet. Das absichtliche Flackern in einem Club oder auf einem Konzert ist Teil des visuellen Erlebnisses, aber zu Hause ist ein ungewollter "Stroboskopeffekt" ärgerlich.

Es gibt eigentlich zwei Arten von Flimmern: sichtbares und unsichtbares. Wenn die Flimmerfrequenz unter 100 Hz liegt, verursacht sie sichtbares Flimmern (d.h. das Licht schaltet sich bis zu 100 Mal pro Sekunde ein und aus). Unsichtbares Flimmern tritt bei Frequenzen über 100 Hz auf. Es ist typischerweise beispielsweise durch das Objektiv einer Kamera sichtbar. Die Menschen reagieren unterschiedlich auf dieses "unsichtbare" Flimmern, aber es kann eine Reihe von unerwünschten Wirkungen hervorrufen, darunter Kopfschmerzen, Migräne, Schwindel und Augenbelastung. Bei Epileptikern kann der Blitz einen Anfall auslösen.

Das Blinken kann verursacht werden durch

1. schlechte Verbindungen,
2. inkompatible Teile,
3. überlastete oder fehlerhafte Spannungsquelle,
4. Led-Band-Transformator, der für die drahtlose Steuerung im Pairing-Modus gedacht ist,
5. oder eine defekte LED-Leiste.

Wir werden uns diese nun getrennt ansehen:

1. Schlechte Verbindungen

Das Flimmern, das nach dem Einstecken der Steckdose auftritt, ist für das Auge sichtbar, wenn die Verbindungen schlecht sind. Die Hauptursache für Flimmern sind unzureichende oder lose Verbindungen. Sie können sich gegenseitig stören und dazu führen, dass sich der Strom unkontrolliert verbindet. Schlechte Verbindungen treten in der Regel bei nicht gelöteten Anschlüssen auf. Gute Lötverbindungen verringern das Risiko einer schlechten Verbindung. Auch Verbindungen zum Transformator, z.B. mit Schraubklemmen, können sich lösen.

Um herauszufinden, ob es ein Lötproblem auf der Schwachstromseite gibt, können Sie mit dem Finger auf den nicht gelöteten Stecker drücken. Wenn die Lötstelle die Ursache für das Flackern ist, wird der LED-Streifen flackern, das Flackern wird sich ändern oder das Licht wird erlöschen. Wenn dies bei einer Lötstelle passiert, können Sie das Problem beheben, indem Sie die defekte Lötstelle erhitzen, d.h. neu verlöten.

2. inkompatible Teile

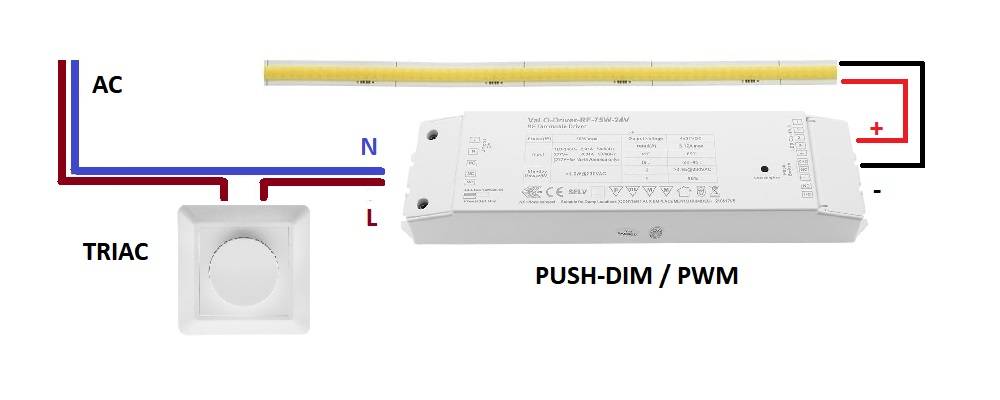

Normalerweise tritt das Flimmern des LED-Streifens auf, wenn der LED-Streifen gedimmt wird. Wenn dies der Fall ist, stellen Sie zunächst sicher, dass der LED-Streifen und der Treiber mit dem Dimmen kompatibel sind. Wenn Sie einen drahtlosen Controller haben, stellen Sie sicher, dass der Controller und die Dimmprotokolle kompatibel sind. Ein DALI-Dimm-Controller und 0-10V-Dimmen sind zum Beispiel nicht kompatibel. In der Abbildung unten ist ein Push-Dim- und PWM-Transformator an einen TRIAC-Dimmer angeschlossen. Der Dimmer wird mit dieser Kombination definitiv nicht funktionieren.

3. überlastete oder fehlerhafte Stromversorgung

Eine der häufigsten Ursachen für flackernde LED-Streifen ist die Überlastung des LED-Treibers (Netzteil, Transformator). Hochwertige LED-Transformatoren verfügen in der Regel über einen Überlastungsschutz. Der LED-Transformator schaltet sich im Falle einer Überlastung ein und aus. Die Led-Streifen schalten sich dann abwechselnd ein und aus, wodurch der Eindruck entsteht, dass sie flackern. Das Flackern der Led-Streifen kann auch durch einen schlechten oder falsch betriebenen Led-Transformator verursacht werden. Um Überlastungsprobleme zu vermeiden, sollte die Gleichstromversorgung (VDC) so gewählt werden, dass ein Spielraum von etwa 15% für die maximale Last bleibt. Mehr über die Auswahl eines LED-Transformators haben wir in unserem Artikel geschrieben: Transformator für LED-Streifen wählen Sie die richtige Stromversorgung.

4. der Transformator im Pairing-Modus für die drahtlose Steuerung

Wenn ein für die intelligente Steuerung verwendeter Zigbee-Protokolltransformator flackert, sobald er zum ersten Mal an den Strom angeschlossen wird, liegt das an der Aktivierung des Pairing-Modus. Die Zigbee-Transformatoren gehen in den Pairing-Modus über, in dem sie einfach mit einem drahtlosen Controller verbunden oder mit einer Bridge/Hub gekoppelt werden können. Der Pairing-Modus dauert drei Minuten. Danach bleiben die Lampen dauerhaft an, wenn sie kein Pairing finden. Wir haben mehr über das Pairing geschrieben, zum Beispiel in unserem Artikel Zigbee Lichtsteuerung übernehmen Teil 5.

5. die blinkende LED-Leiste ist defekt

Der blinkende LED-Streifen ist möglicherweise defekt. Die LED-Streifen werden im Werk getestet, aber eine falsche Handhabung beim Auspacken oder Installieren des Streifens ist möglich. Wenn der LED-Streifen zu stark geknickt oder gefaltet wird, z.B. nur am LED-Chip, können Probleme auftreten, entweder sofort oder nach einer gewissen Zeit, wenn der Streifen sich mehrmals erwärmt und abkühlt. Das Gleiche kann an den Verbindungspunkten der LED-Streifen passieren, wo der LED-Streifen mit dem nächsten Streifen durch Löten verbunden wird.

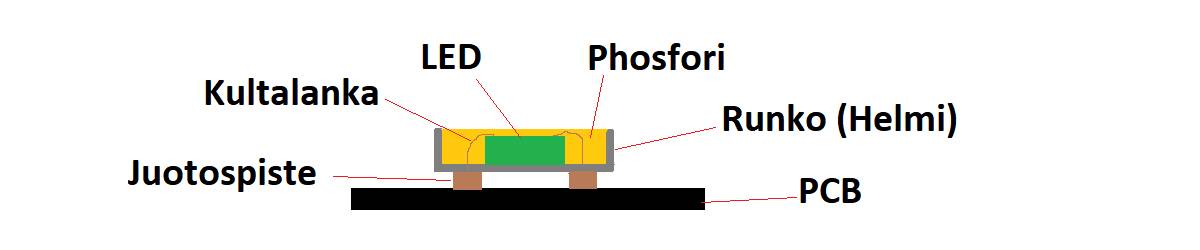

Der LED-Chip und sein Halter sind in der Regel die Ursache des Problems. Der LED-Chip ist die Komponente, die das Licht erzeugt, und ein Golddraht verbindet den LED-Chip mit dem LED-Halter. Wenn der LED-Chip und die Halterung nicht richtig miteinander verbunden sind, kann manchmal Strom fließen und manchmal nicht, wodurch die LED flackert. Wenn Sie bemerken, dass ein bestimmter Teil des LED-Streifens blinkt, drücken Sie mit Ihrem Finger auf diesen Teil der LED. Das Blinken kann sich ändern oder verschwinden. Auf diese Weise haben Sie den fehlerhaften Teil gefunden.

Im Vergleich zu SMDs haben COBs keine Golddrähte und das Problem des Bruchs ist geringer. Wenn Sie mehr über den Unterschied zwischen SMD- und COB-LED-Streifen erfahren möchten, lesen Sie unseren Blogartikel Was ist der Unterschied zwischen SMD- und COB-LED-Streifen.

Unsichtbares Flimmern in der LED-Leiste

Vielleicht sehen Sie auf den Kamerabildern Ihres Smartphones einige Linien und bemerken ein Flimmern bei sich bewegenden Objekten? Dieses Phänomen wird unsichtbares Flimmern genannt.

AC 230V LED-Band

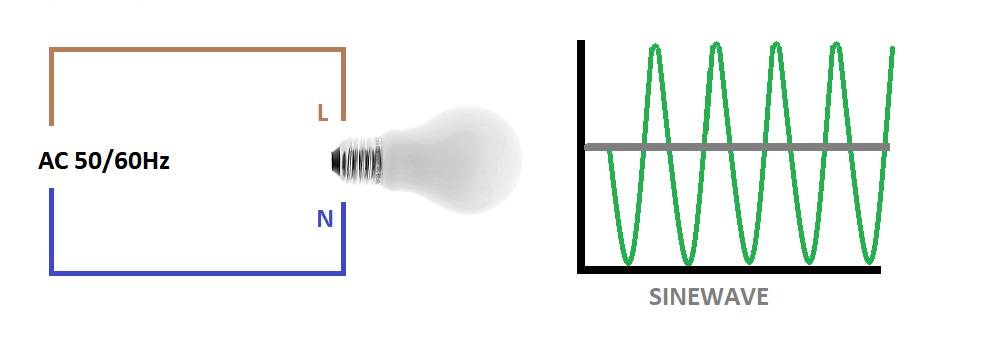

Da der meiste Strom auf der Welt mit Wechselstrom (AC) übertragen wird, flackern elektrische Lampen. Wechselstrom ist, wie der Name schon sagt, eine Art elektrischer Strom, der 50 bis 60 Mal pro Sekunde seine Richtung ändert, je nachdem, wo auf der Welt Sie leben. Normalerweise wird dies durch eine Sinuswelle dargestellt. Gleichstrom (DC) hingegen ist kontinuierlich und fließt nur in eine Richtung.

Alles, was an Wechselstrom angeschlossen ist, verliert kurzzeitig Strom, wenn der Strom seine Richtung ändert. Alle Lichter flackern also effektiv, weil der Strom immer hin und her fließt. Welche Art von Flackern eine Person als störend empfindet, hängt von ihren persönlichen Eigenschaften ab.

PWM-Dimmer

Das Dimmen des PWM-Signals erzeugt ein unsichtbares oder manchmal sogar sichtbares Flimmern.

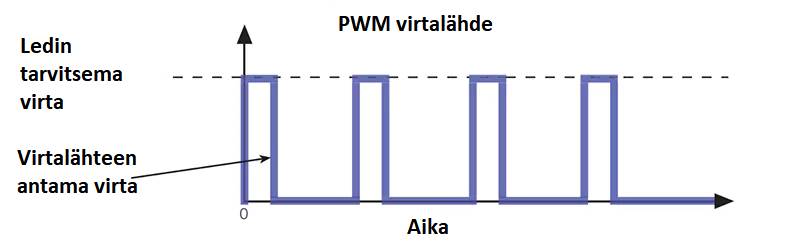

PWM ist der absichtliche Wechsel von Ein- und Ausschaltmodi einer DC-Stromversorgung. PWM wird verwendet, um unterschiedliche Helligkeiten zu simulieren, indem die Zeit zwischen den Ein- und Ausschaltmodi angepasst wird. Wenn eine LED die Hälfte der Zeit bei 0% Helligkeit (aus) und die Hälfte der Zeit bei 100% Helligkeit ist, entsteht der Eindruck von 50% Helligkeit (an).

Da Flimmern unsichtbar ist, verursacht es normalerweise keine Probleme. Bei der Videoaufzeichnung ist dieses unmerkliche Flimmern jedoch eine Katastrophe. Die Tatsache, dass die FPS-Aufnahme (Bilder pro Sekunde) der Kamera nicht mit der Netzfrequenz synchronisiert ist, führt dazu, dass das Flimmern stärker auffällt und im Video sichtbar wird. Dies wird als "stroboskopischer Effekt" bezeichnet.

Um den gewünschten Effekt zu erzielen, verwenden fast alle "Farbwechsel"-Steuerungen (CCT oder RGB) und LED-Streifen-Dimmer PWM-Dimmen. Leider verwenden viele PWM-Dimmer eine zu niedrige Frequenz. Um die Auswirkungen von PWM-Flackern auf einen LED-Treiber zu eliminieren, sollte die Frequenz über 600 Hz oder höher liegen. Die meisten PWM-Dimmer haben jedoch keine Spezifikation für die PWM-Frequenz, was oft bedeutet, dass sie mit einer Frequenz von nur ein paar hundert Hertz arbeiten.

Weitere Informationen zum Dimmen von LED-Leuchtbändern finden Sie in unserem Blog-Artikel Wie man LED-Leuchtbänder dimmt.



Wie stoppt man das Flackern der LED-Leiste?

Keine Sorge, wenn das Problem erst einmal gefunden ist, kann etwas dagegen getan werden. Hier gehen wir die verschiedenen Möglichkeiten zur Behebung des Flimmerns von LED-Leisten durch.

Wie behebt man das Flackern einer SICHTBAREN LED-Leiste?

1. Stellen Sie zunächst sicher, dass alle Verbindungen - einschließlich Kabel, Stecker und LED-Transformatoren - sicher sind. Schlechte Verbindungen können einen übermäßigen Widerstand erzeugen, überhitzen und sogar ein Feuer auslösen. Infolgedessen werden die LED-Leuchtbänder natürlich flackern.
2. Zweitens müssen Sie inkompatible Teile, wie LED-Treiber und Dimmer, ersetzen. Dimmer und LED-Steuerungen sind Teile, die wahrscheinlich inkompatibel sind. Um mögliche Fehler zu erkennen, ist es wichtig, dass Sie die Steuerungen relativ einfach überprüfen können. Daher sollten die Stellen, an denen die Transformatoren angebracht sind, so gewählt werden, dass sie zugänglich sind.
3. Verwenden Sie ein Netzteil mit einer höheren Leistung als die von der LED benötigte, oder ersetzen Sie ein defektes LED-Netzteil. Bitte beachten Sie, dass es bei unzureichender Leistung des LED-Transformators nicht möglich ist, dieselbe LED-Leuchtleiste an mehrere LED-Transformatoren anzuschließen. Led-Transformatoren haben unterschiedliche Startzeiten, so dass der Transformator, der zuerst startet und nicht genügend Strom hat, einen Überlastungsschutz auslöst, sich abschaltet und dann neu startet. Dann fährt jeder Controller mit dem Starten und Stoppen fort... Die Non-Stop-Schleife ist vollständig.
4. Ein beschädigtes Led-Leuchtband muss entweder komplett oder nur der beschädigte Teil ersetzt werden. Der Led-Streifen muss ersetzt werden, wenn er so verbogen oder verdreht ist, dass die Stromversorgung gestört wird.

Wie behebt man das Flackern eines unsichtbaren LED-Streifens?

Sogenanntes unsichtbares Flimmern kann als schwaches Brummen oder Knistern im Licht oder an den Vorschaltgeräten auftreten. Flimmern kann auch durch das Kameraobjektiv erscheinen. Menschen sind Individuen, und es gibt Unterschiede in der Wahrnehmung von Flimmern. Hier finden Sie Tipps, wie Sie dieses unsichtbare Flimmern in den Griff bekommen.

1. Verwenden Sie nach Möglichkeit hochwertige LED-Transformatoren und LED-Leuchtbänder mit niedriger Spannung (12V oder 24V), die mit einer ausreichend großen Lastreserve ausgewählt werden. LED-Transformatoren tragen zum flackerfreien Betrieb der LED-Streifen bei, indem sie Hochspannungswechselstrom in eine konstante Niederspannung umwandeln.
2. PWM ist die Technik, mit der eine LED bei Nennstrom sehr schnell ein- und ausgeschaltet wird. Das menschliche Auge kann den Zyklus als Flimmern wahrnehmen, wenn er nicht schnell genug ist. Das Tastverhältnis, also die Zeit, die die LED im Verhältnis zur Gesamtzeit eines vollen Zyklus eingeschaltet ist, bestimmt die Helligkeit der LED. Wir haben in unserem Artikel mehr über PWM-Dimmen geschrieben .
3. Verwenden Sie mit dem Transformator hochwertige Dimmer mit einer hohen Bildwiederholfrequenz von nahezu 1 kHz.
