Die drahtlose Zigbee-Beleuchtungssteuerung ermöglicht es, mit Hilfe von Zigbee-Funkempfängern, -Controllern und -Hubs verschiedene Beleuchtungssituationen für fast jede Leuchte in Ihrem Haus zu steuern. In diesem Artikel werden die Komponenten der intelligenten Zigbee-Beleuchtungssteuerung erläutert, die Kopplung mit drahtlosen Controllern beschrieben und Tipps für typische Problemfälle gegeben, die auf unseren Erfahrungen basieren. Die Schnittstellen, mit denen wir bisher die besten Erfahrungen gemacht haben, sind Samsung Smart Things und Philips Hue (Herbst 2022), deren Kopplung mit Hubs (Brücken) wir im nächsten Teil 2 besprechen werden . Die Schnittstellen ermöglichen die mobile Steuerung von einem Mobiltelefon oder mehreren Mobiltelefonen und Tablets aus sowie die Erstellung und zeitliche Steuerung einer breiten Palette von Beleuchtungsszenarien.

Geräte ohne Hub gekoppelt

Zigbee-Geräte können ohne eine Bridge/einen Hub verbunden werden. Sie sind dann über eine drahtlose RF-Verbindung (Funkfrequenz) miteinander verbunden, wodurch ein Mesh-Netzwerk zwischen ihnen entsteht. Sie nutzen kein anderes Netzwerk, wie z.B. das Heimnetzwerk, und sind daher nicht vom Heimnetzwerk abhängig. Die Lichter können immer mit herkömmlichen kabelgebundenen Schaltern ein- und ausgeschaltet werden. Die drahtlose Verbindung schließt diese Möglichkeit nicht aus, so dass sich das drahtlose Dimmen z.B. für Renovierungsprojekte anbietet. Natürlich müssen die Leuchten über den Schalter eingeschaltet sein, damit die drahtlose Steuerung funktioniert. Wir bieten auch einen kabelgebundenen 230V-Dimmer an, der mit einem kabellosen Zigbee-Schalter (und einem Hub (Bridge), falls gewünscht) verbunden werden kann. Und einen Farbtemperaturregler und Dimmer für vier Gruppen, der sowohl mit 230V als auch drahtlos mit 1-4 Leuchtengruppen verbunden werden kann. Diese Tasten können auch mit dem Hub oder der Bridge verbunden werden, um automatische Funktionen zu aktivieren.

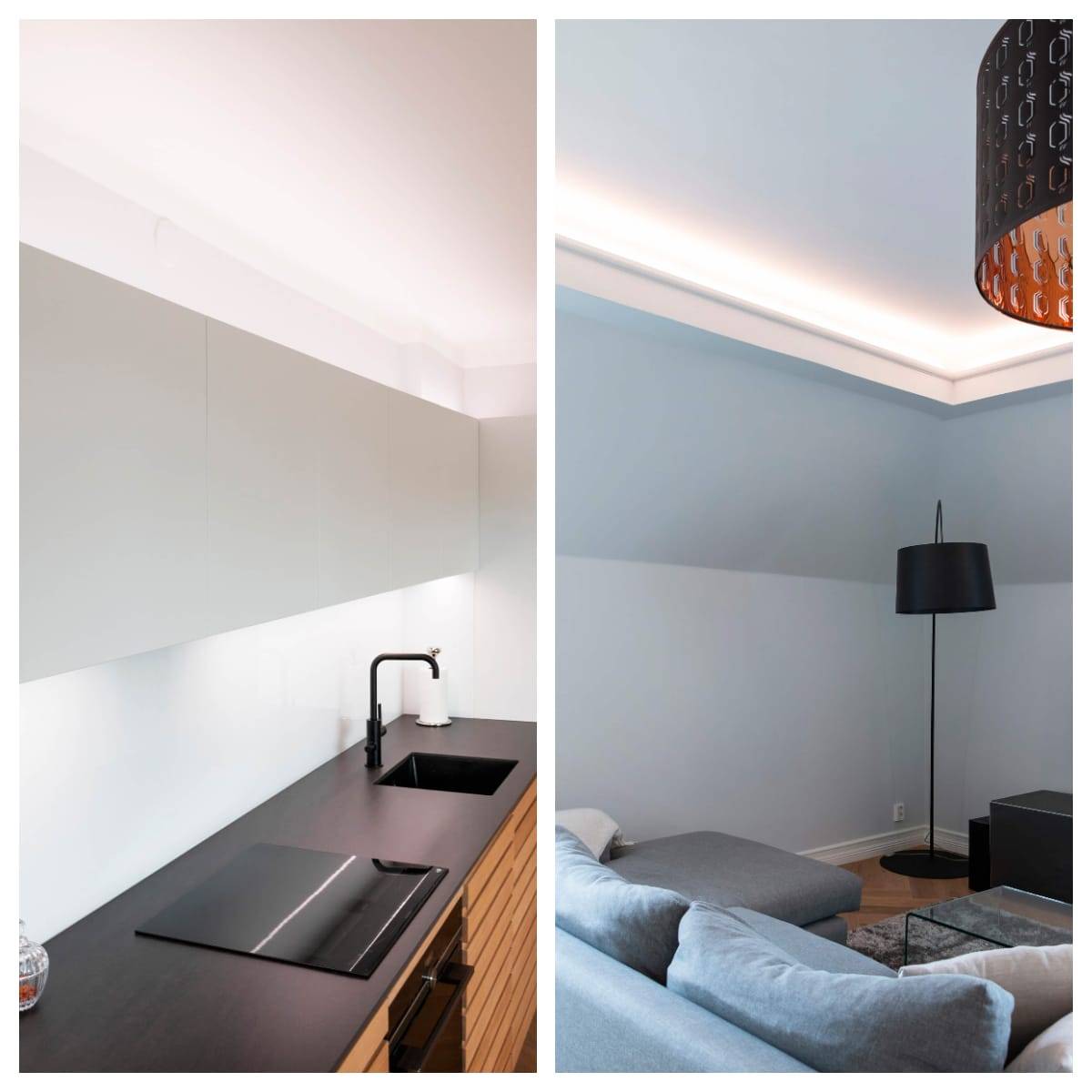

Die Arbeitsflächenbeleuchtung auf der Arbeitsplatte und die LED-Beleuchtungsstreifen auf den Schränken oder an der Wand/Decke sind Zigbee-gesteuert, d.h. sie können zeitlich so eingestellt werden, dass sie sich z.B. bei der gewünschten Lichtstärke oder Farbtemperatur einschalten. Die Zeitschaltuhren benötigen eine Schnittstelle, d.h. eine mobile App und einen Netzwerkbetreiber, d.h. eine Bridge oder einen Hub.

Zigbee-Komponenten für intelligente Beleuchtung bei LedStore erhältlich

Kurz gesagt sind die Komponenten der intelligenten Beleuchtung: Leuchten und Transformatoren (Stromversorgungen), Empfänger, Steuerungen und Hubs sowie die Benutzeroberfläche. Das LedStore-Sortiment umfasst alle Komponenten mit Ausnahme von Hubs und mobilen Schnittstellen (Stand: 2.11.2022). Die Grundlage der Beleuchtung sind natürlich die Leuchten selbst. Da LedStore ein Beleuchtungsprofi ist, gehen unsere Produkte natürlich vor der Qualität des Lichts und der Qualität der Lampe. Mit dem Aufkommen des Zigbee-Protokolls und der IoT-Welt sind neue Möglichkeiten für die intelligente Beleuchtung entstanden, und auch unsere Leuchten sind in das intelligente Zigbee-Zeitalter aufgesprungen. Bei der Zigbee-Kompatibilität geht es um drahtlose Empfänger und passende Steuergeräte sowie einen Hub und eine Schnittstelle für die mobile Steuerung, Zeitsteuerung und Programmierung. Unsere Downlights oder Strahler und LED-Leuchtbänder werden am häufigsten für die intelligente Beleuchtungssteuerung verwendet. Die dritte große Produktgruppe sind LED-Panels. Für diese bieten wir sowohl Empfänger als auch Steuerungen an. Für den Zigbee-Betrieb können die Standard-Stromversorgungen der Leuchten durch Gruppentransformatoren (die immer einen Empfänger enthalten) ersetzt werden, oder es kann ein Empfänger vor der Gruppe hinzugefügt werden, um sie mit einem Taster zu verbinden. Unser Sortiment umfasst auch LED-Glühbirnen, die mit Zigbee-Steuerung funktionieren. Als Steuerung für die Lampen empfehlen wir die Friends with Hue-Wandtaste aus unserem Sortiment und den Philips Hue-Hub (Hub/Bridge nicht in unserem Sortiment). Standardmäßig funktioniert die Glühbirne mit mobiler Steuerung auf allen Zigbee-Systemen. Eine Zigbee-Glühbirne ist ein einfaches Produkt, um mit intelligenter Beleuchtung zu experimentieren. Sie benötigen eine geeignete Lampe, E27 oder GU10, und eine Zigbee-Steuerung. Die Glühbirnen lassen sich dimmen und die Farbtemperatur steuern. Die Glühbirnen haben einen Spitzenfarbwiedergabeindex (CRI) von 98.

Transformatoren, Empfänger und Steuerungen sind das Herzstück von Zigbee

Wir haben Transformatoren (Netzteile), die für die Zigbee-Steuerung für fast alle 24VDC-Leuchten geeignet sind und einen Zigbee-Empfänger enthalten. Wenn die Leuchte bereits ein Netzteil als integralen Bestandteil hat, dann kann ein Empfänger für Netzstrom oder Primärseite oder Schwachstrom oder Sekundärseite daran angeschlossen werden. Zigbee-Empfänger (Receiver oder Controller) bringen Intelligenz in die Beleuchtung, d.h. die Möglichkeit der Zeitsteuerung und Programmierung über eine Schnittstelle. Der Empfänger ist der Faktor, der bestimmt, welche Lichter welcher Gruppe gehorchen. Wenn Sie eine Gruppe von Leuchten mit dem richtigen Empfänger ausstatten, können Sie sie über eine Bridge oder einen Hub mit dem gewünschten System verbinden, z. B. Philips Hue oder Samsung Smart Things. Oft ist es sehr sinnvoll, zusätzlich zu den mobilen Steuerungen auch wandmontierte Steuerungen zu installieren. Dies kann auch ein Ausgangspunkt sein, um die Beleuchtung zum Laufen zu bringen, selbst wenn die Zigbee-Programmierung erst später erfolgen soll. LedStore bietet eine Reihe von wandmontierten Dimmern und Steuerungen an, die für die Beleuchtungssteuerung geeignet sind, einschließlich Fernbedienungen zur Einstellung der Farbtemperatur und des Dimmens. In einer dimmbaren Beleuchtungssteuerung ist es auch möglich, einen Dimmer zu betreiben , der eine drahtgebundene Steuerung, d.h. ein netzbetriebenes Steuergerät, und eine drahtlose Steuerung kombiniert, die vier Gruppen von dimmbaren Leuchten gleichzeitig oder separat steuern kann.

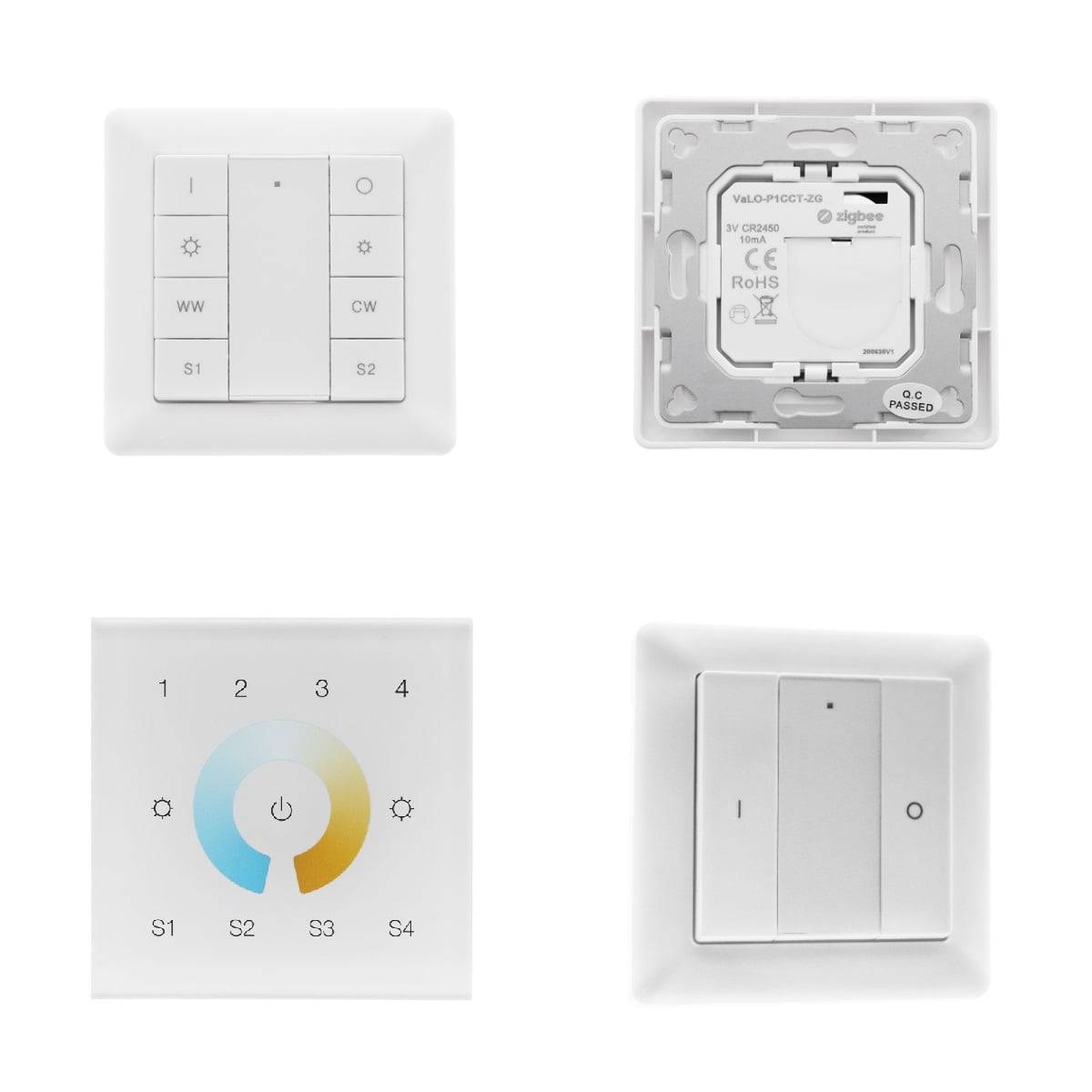

Kabellose Steuertaste für kabellose farbtemperaturgesteuerte Lampen in der oberen Reihe von vorne und hinten. Unten links, netzbetriebener drahtloser Controller für vier Gruppen von farbtemperaturgesteuerten Leuchten. Unten rechts, drahtloser Dimmer für eine Gruppe von Leuchten.

Zigbee kann ohne eine Bridge oder mit einer Bridge und einer Schnittstelle eingesetzt werden

Es ist wichtig, dass die Steuergeräte (d.h. Wandtaster, Fernbedienungen) und Empfänger (d.h. Empfänger oder Steuergeräte) kompatibel sind, d.h. das drahtlose Zigbee-Protokoll verwenden. Die Kompatibilität wird durch das Wort "Zigbee" im Produktnamen und die Buchstaben ZG im Produktcode angezeigt. Zigbee-gesteuerte Beleuchtung kann auch ohne Hub/Bridge angeschlossen werden, so dass ein Knopf oder Controller immer eine Gruppe von Leuchten drahtlos steuert. Um den vollen Nutzen aus dem System zu ziehen, sind eine Bridge und eine Schnittstelle erforderlich, über die die Programmierung und Gruppierung erfolgen kann. Die Zigbee-Geräte von LedStore sind mit einer breiten Palette von intelligenten Beleuchtungssystemen kompatibel. Mehr über Zigbee erfahren Sie in der Zigbee-Produktkategorie unseres Online-Shops. Wir verwenden in unseren Geräten die Version 3.0, die mit allen früheren Versionen kompatibel ist.
Alle Leuchten auf dem Bild können über Zigbee gesteuert werden. Der farbwechselnde RGB-LED-Streifen an der Wand benötigt einen eigenen Zigbee-Transformator für RGB. Ebenso benötigt der weiße LED-Streifen an der Decke einen eigenen Transformator mit eingebautem Empfänger. Die drei LED-Spots, die die Tische beleuchten, und die schwarze Hängelampe werden drahtlos von primären Empfängern gesteuert.

Kopplung von Beleuchtung ohne Bridge/Hub

Beleuchtungen wie LED-Spots, Paneele oder LED-Streifen können ganz einfach drahtlos mit Zigbee-Steuerung betrieben werden, indem ein Netzteil mit einem einzigen Empfänger und einer einzigen Taste/Controller verbunden wird. Die Verbindung kann mit der Touch Link-Methode hergestellt werden. Es ist keine Brücke oder Schnittstelle erforderlich. TIPP: Bei Touch Link wird die Verbindung hergestellt, indem Sie den Controller in einem Abstand von weniger als 10 cm zum Empfänger bewegen. Daher sollten Sie die Geräte vor der Kopplung nicht an ungünstigen Stellen anbringen oder in ihre Betriebsposition schrauben. TIPP: Denken Sie daran, die Stromversorgung des Controllers zu aktivieren, indem Sie die Plastikabdeckung zwischen den Batterien entfernen. Beachten Sie auch, dass Fernbedienungen, die AAA-Fingerbatterien verwenden, keine Batterien enthalten (3 erforderlich). Bevor Sie das Gerät anschließen, sollten Sie den Empfänger auf die Werkseinstellungen zurücksetzen. Bei fast allen Geräten mit Receiver/Transformator, die einen Receiver enthalten, erfolgt das Zurücksetzen durch Einschalten des Geräts und fünfmaliges Drücken der Prog.-Taste. Wenn das Gerät zurückgesetzt wurde, wird die Pairing-Verbindung durch Einschalten des Geräts aktiviert. Wenn das Gerät nicht zwischendurch vom Strom getrennt wurde oder wenn kein Reset durchgeführt wurde, wird der Pairing-Modus aktiviert, indem Sie viermal auf die Teach-Taste des Empfängers oder des Transformators, in dem sich der Empfänger befindet, tippen (kleine schwarze Taste mit dem Wort prog.). Die Verbindung ist für 180 Sekunden geöffnet. Fahren Sie dann mit dem zweiten Schritt der Kopplung des Controller Touch Link fort und folgen Sie den Anweisungen.

Beispiel: vier Gruppen von Dimmer-Controllern, Hilfe 4 Touch Link Paarung mit Zigbee Gerät

  • Beginnen Sie mit Schritt 1 und 2, d.h. schalten Sie das Gerät ein und versetzen Sie den Empfänger in den Pairing-Modus.
  • Fahren Sie mit der Einstellung der Taste fort, indem Sie einmal auf die I-Gruppe drücken, mit der Sie sich verbinden möchten, Schritt 3
  • Drücken Sie dann die beiden oberen nebeneinander liegenden Tasten (Ein und Aus), bis das grüne Licht auf dem Controller aufleuchtet, Schritt 4
  • Drücken Sie dann nacheinander die zweite Einschalttaste und die Verbindung wird hergestellt. Die LED oben auf der Taste beginnt schnell zu blinken und blinkt dann sechsmal langsam, wenn die Verbindung hergestellt ist. Die Lichter an der Verbindung blinken ebenfalls zweimal, Schritt 5.
ODER wenn Sie einen Schnellstart durchführen möchten, gehen Sie wie folgt vor: Drücken Sie die linke I-Taste auf der Gruppe, mit der Sie koppeln möchten, und die rechte Taste auf der unteren Taste gleichzeitig für mehr als 3 Sekunden, um den Kopplungsmodus zu aktivieren. Die Verbindung dauert etwa 10 Sekunden, während derer die LED auf der Taste und die mit dem Transformator verbundenen Lichter blinken. Die vollständige Anleitung finden Sie auf der LedStore-Website unter der Registerkarte Produktzubehör auf der Produktseite des vierteiligen Zigbee-Vibrators. Wir haben auch ein Video über die Kopplung erstellt, das Sie unter folgendem Link finden: 24V Zigbee CCT LED Transformator 100W Demonstrationsvideo, Kopplung des Transformators mit den Dimmern 1os, 2os und 4os

Empfohlene Farbtemperatur und Dimmfunktion:

  • Starten Sie, indem Sie die Einschalttaste gedrückt halten, bis die grüne LED leuchtet. Berühren Sie Link Schritt 3
  • drücken Sie einmal auf die zweite Taste in der Controller-Sequenz, unterhalb der Einschalttaste. Die LED beginnt schnell zu blinken und blinkt dann sechsmal langsam, wenn eine Verbindung hergestellt ist. Die Lichter an der Verbindung blinken ebenfalls zweimal. Touch Link Schritt 4
Die Beleuchtung wird also von einem Controller aus gesteuert, nach dem Prinzip: ein Empfänger + eine Taste. Für diese Schaltfläche finden Sie auch eine Kurzanleitung. Die vollständige Anleitung zur Kopplung eines ZigBee CCT-Controllers finden Sie auf der LedStore Website file:///C:/Users/blogi/Downloads/valo-p1cct-zgkyttohjesuomi1.10.2021%20(1).pdf TIPP: Wenn Sie einen Touch Link einrichten, muss Schritt vier erfolgen, sobald die Kontrollleuchte am Controller am Ende von Schritt drei aufleuchtet. Sie müssen die anderen Schritte nicht überstürzen. TIPP: Wenn die Lichter nicht blinken, um eine erfolgreiche Verbindung anzuzeigen, warten Sie mindestens drei Minuten, um sicherzustellen, dass der Touch Link-Prozess zwischen dem Empfänger und dem Controller abgeschlossen ist. Ein fehlgeschlagenes Pairing ist darauf zurückzuführen, dass entweder der Receiver oder der Controller einander nicht finden. Möglicherweise haben sie den falschen Verbindungsmodus gewählt, oder sie waren bereits mit einem anderen Gerät verbunden. Überprüfen Sie in diesem Fall zunächst die Stromversorgung. Die Geräte müssen während der Kopplung eingeschaltet sein. Führen Sie einen Werksreset für beide Geräte durch. Vergewissern Sie sich, dass das Zurücksetzen mit dem Controller erfolgreich ist, d.h. je nach Controller blinkt die Kontrollleuchte in der Regel dreimal, um ein erfolgreiches Zurücksetzen anzuzeigen. Das Zurücksetzen der Receiver wird dadurch angezeigt, dass die mit dem Receiver verbundenen Lichter dreimal blinken. Wiederholen Sie den Verbindungsvorgang in aller Ruhe.

Eine Leuchte kann die folgenden Merkmale aufweisen:

  • Dimmen oder Ein/Aus-Betrieb
  • Dimmen und Steuerung der Farbtemperatur des weißen Lichts (CCT)
  • Dimmen und Farbwechsel (RGB)
Der Empfänger oder der Transformator, der den Empfänger enthält, wird je nach den Funktionen ausgewählt, die die Leuchte hat bzw. haben soll. Der Treiber ist normalerweise ein batteriebetriebener, freistehender, an der Wand montierter Dimmer/Farbthermostat/Farbregler. Er funktioniert mit einem, zwei oder vier Empfängern. Es gibt auch Fernbedienungen, die es einfacher machen, die Farbe z.B. eines RGB-LED-Streifens zu bestimmen, da die Steuerung über ein visuelles Farbrad verfügt.
Obere Reihe mit Zigbee-Fernbedienungen, weißem Licht von kaltweiß bis warmweiß und farbwechselnden RGB-LED-Streifen. Mit den Fernbedienungen können Sie 1-3 Gruppen von Leuchten einstellen. Der Controller verfügt über einen Magneten, mit dem er z.B. an einer Wandhalterung befestigt werden kann. Die Fernbedienungen sind mit Empfängern mit entsprechender Farbtemperatursteuerung oder Farbwechselfunktion gekoppelt. Unten links: Empfänger für CCT-verstellbare Leuchten. In der Mitte ist eine Prog.-Taste abgebildet. Rechts: ein Transformator (Netzteil) mit einem 50W-Empfänger. Die Prog.-Taste ist unten rechts abgebildet.
Entweder Transformatoren mit einem Empfänger oder die in der Abbildung gezeigten Schwachstromempfänger können mit dem vierteiligen Dimmer-Taster/Controller gekoppelt werden. Beim Taster werden die Lichter heller, wenn Sie die Taste I drücken und gedrückt halten, und dimmen, wenn Sie die Taste O drücken.

Dedizierte Transformatoren und Steuerungen für Farbtemperatur und farbwechselnde Lichter

Wenn Sie dimmbare, temperaturgesteuerte Leuchten einsetzen und deren Farbtemperatur (den Farbton des weißen Lichts) steuern möchten, wählen Sie die entsprechenden Transformatoren/Empfänger und Dimmer. Darüber hinaus sind farbwechselnde LED-Streifen erhältlich, für deren Steuerung Sie für RGB-Leuchten geeignete Transformatoren und Steuergeräte wählen. Außerdem ein RGB+CCT-LED-Streifen mit einem Schwachstrom-Empfänger (SKU Valo-v1236-ZG-40A-CCT-RGB) und zwei verschiedenen Modellen von Controllern, einer Fernbedienung (SKU Valo-R3-CCTRGB-ZG) und einem drahtlosen Wand-Controller (SKU VALO-P1RGBCCT-ZG-W) (August 2022).

Wir schreiben über intelligente Beleuchtung und wie man sie steuert und koppelt

Weitere Artikel in dieser Serie über Zigbee finden Sie unter den unten stehenden Links: Eine Sammlung von Artikeln, einschließlich Renovierungsprojekten, bei denen dieser Ansatz verwendet wurde, finden Sie in der Blog-Kategorie : https://ledstore.fi/blog/category/zigbee/
