Die drahtlose Zigbee-Beleuchtungssteuerung ermöglicht Zeitschaltuhren und verschiedene Beleuchtungssituationen für fast alle Lampen in Ihrem Haus. Dieser Artikel führt Sie durch die Einrichtung einer Zigbee-Kopplung über einen Hub/Bridge und gibt Tipps für typische Problembereiche, die auf unseren Erfahrungen beruhen. Was die Schnittstellen betrifft, so haben wir bisher die besten Erfahrungen mit Samsung Smart Things und Philips Hue (Herbst 2021) gemacht. Für die Beleuchtung können sowohl die mobile Steuerung über Handy(s) und Tablet als auch die drahtlose Steuerung per Knopfdruck verwendet werden. Im ersten Teil haben wir Tipps für die drahtlose Steuerung der Beleuchtung gegeben, wenn der Hub nicht verwendet wird. Herkömmliche kabelgebundene Schalter können immer am Hub installiert werden, um die Beleuchtung ein- und auszuschalten.

Zigbee intelligente Beleuchtungskomponenten für die Programmierung der Beleuchtung

Die Grundlage der Beleuchtung sind natürlich die Leuchten selbst. Da LedStore ein Beleuchtungsprofi ist, stehen unsere Produkte natürlich vor der Qualität des Lichts und der Qualität der Lampe. Mit dem Aufkommen von Zigbee und der IoT-Welt sind neue Möglichkeiten für intelligente Beleuchtung entstanden, und auch unsere Leuchten sind in das intelligente Zeitalter gesprungen, ohne dabei Kompromisse bei der Qualität einzugehen. Die gleichen zuverlässigen Designs können mit Zigbee-Empfängern und Transformatoren sowie Controllern für die Steuerungsanforderungen von Smart Homes geeignet gemacht werden. Unsere Downlights oder Strahler und LED-Beleuchtungslösungen werden am häufigsten für die intelligente Beleuchtungssteuerung verwendet. Die dritte große Produktgruppe sind quadratische und runde LED-Panels. Eine neue Produktgruppe ist hinzugekommen: LED-Glühbirnen mit Zigbee-Fähigkeit. Als Controller empfehlen wir die Philips Hue Software für die Glühbirnen.

Zigbee-Geräte, Netzteile und Steuerungen

Für all diese Leuchten bieten wir Zigbee-fähige Netzteile an , d.h. Transformatoren, die einen Zigbee-Empfänger enthalten. Sie können auch nur einen Empfänger für eine Leuchte oder eine Gruppe von Leuchten wählen. Zigbee-Empfänger bringen Intelligenz in die Beleuchtung, d.h. die Möglichkeit der Zeitsteuerung und Programmierung über die Benutzeroberfläche. Der Empfänger ist der Faktor, der bestimmt, welche Leuchten in welcher Gruppe gehorchen. Wenn der richtige Empfänger zu einer Gruppe von Leuchten hinzugefügt wird, kann diese mit dem gewünschten System verbunden werden, wie z.B. Philips Hue oder Samsung Smart Things. Zusätzlich zum Empfänger ist es oft sehr sinnvoll, neben dem mobilen Controller auch wandmontierte Steuerungen zu installieren. LedStore bietet eine Reihe von wandmontierten Dimmern und Steuerungen für die Beleuchtungssteuerung an, darunter auch Fernbedienungen für die Einstellung von Farbtemperatur und Dimmung. Die Beleuchtungssteuerung kann auch mit Dimmern erfolgen, die eine kabelgebundene Steuerung, d.h. ein netzbetriebenes Steuergerät, mit einer drahtlosen Steuerung kombinieren, von denen wir ein Modell im Sortiment haben.

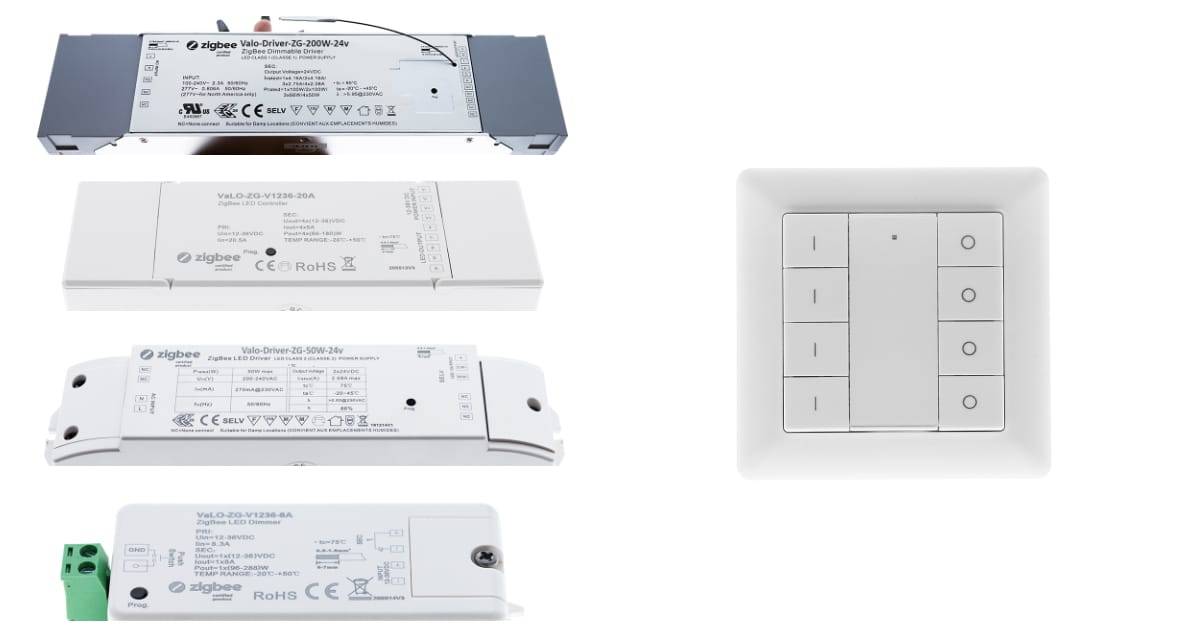

Das Bild auf der linken Seite zeigt Zigbee-Transformatoren mit Empfängern und einem Transceiver. Auf der rechten Seite ein Controller zum Dimmen von vier Gruppen. Alle Empfänger/Transformatoren und Tasten sind über einen Hub mit dem Netzwerk verbunden, so dass die Leuchten sowohl über die Benutzeroberfläche als auch über mobile und drahtlose Tasten gesteuert werden können.
Das Bild auf der linken Seite zeigt Zigbee-Transformatoren mit Empfängern und einem Transceiver. Auf der rechten Seite ein Controller zum Dimmen von vier Gruppen. Alle Empfänger/Transformatoren und Tasten sind über einen Hub mit dem Netzwerk verbunden, so dass die Leuchten sowohl über die Benutzeroberfläche als auch über mobile und drahtlose Tasten gesteuert werden können.
Es ist wichtig, dass die Controller und Empfänger kompatibel sind, d.h. dass sie das Zigbee Funkprotokoll verwenden. Um die Vorteile des Systems voll ausschöpfen zu können, sind eine Bridge und eine Schnittstelle erforderlich, die die Programmierung und die gewünschte Gruppierung der Leuchten ermöglicht. Die Bridge ist der Teil des Systems, der die Verbindung zum Heim-Internetnetzwerk herstellt. Sie kann nicht nur als Brücke, sondern auch als Encoder, Hub, Konzentrator oder Operator bezeichnet werden, je nach Hersteller. Der Empfänger oder der Transformator, der den Empfänger enthält, wird je nach den Eigenschaften der Leuchte / der gewünschten Verwendung der Leuchte ausgewählt. Der Treiber ist normalerweise ein batteriebetriebener, freistehender, an der Wand montierter Dimmer/Farbthermostat/Farbregler. Sie funktionieren mit einem, zwei oder vier Empfängern. Es gibt auch Fernbedienungen, die es einfacher machen, die Farbe z.B. eines RGB-LED-Streifens zu bestimmen, da die Steuerung über ein visuelles Farbrad verfügt.

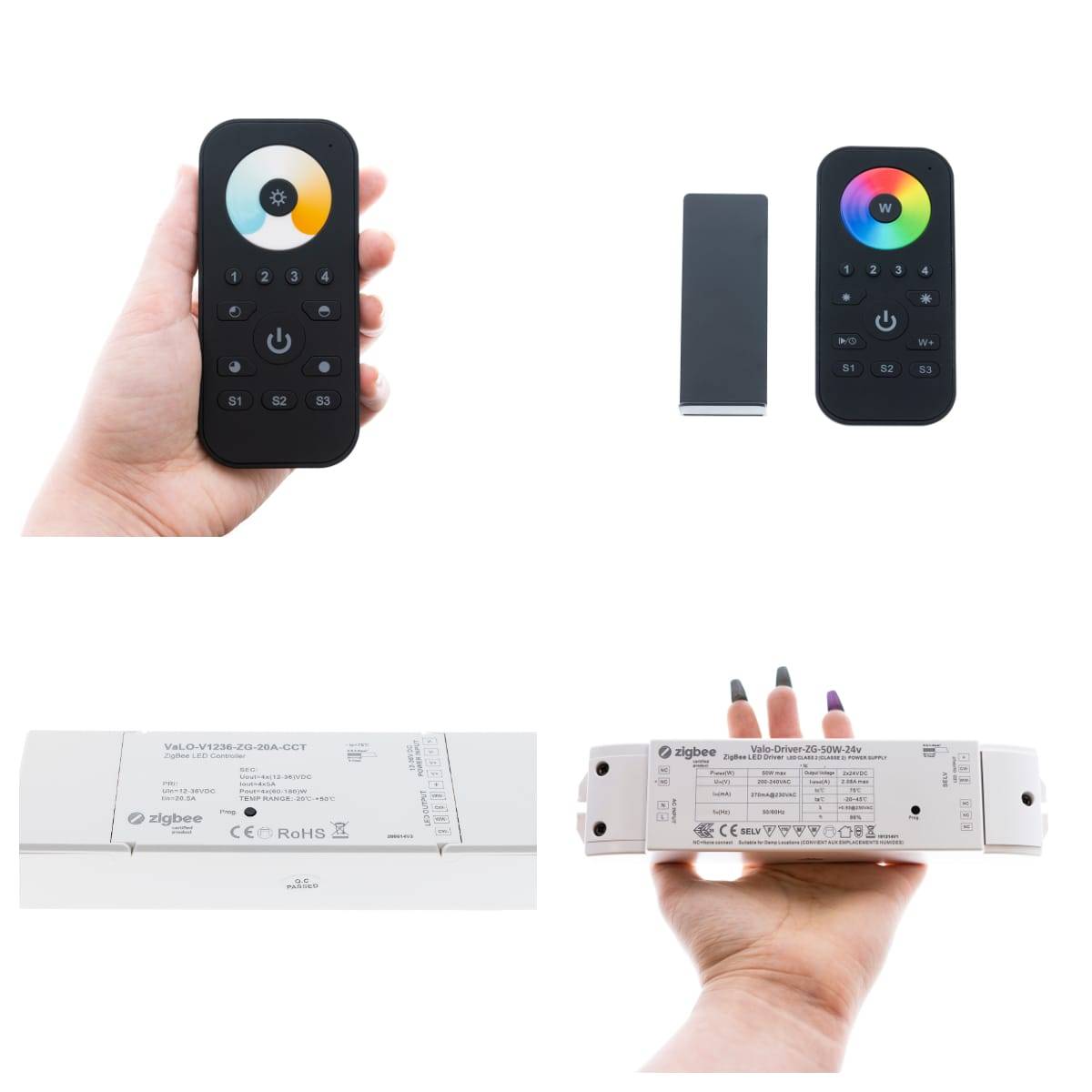

Obere Reihe mit Zigbee-Fernbedienungen, weißem Licht von kaltweiß bis warmweiß und farbwechselnden RGB-LED-Streifen. Die Fernbedienungen haben einen Magneten, um sie an einer Halterung zu befestigen, die z.B. in die Wand geschraubt wird. Fernbedienungen und Empfänger mit entsprechender Farbtemperatursteuerung oder Farbwechselfunktion werden mit dem Hub gekoppelt, um eine vielseitige Steuerung und Planung zu ermöglichen.
Obere Reihe mit Zigbee-Fernbedienungen, weißem Licht von kaltweiß bis warmweiß und farbwechselnden RGB-LED-Streifen. Die Fernbedienungen haben einen Magneten, um sie an einer Halterung zu befestigen, die z.B. in die Wand geschraubt wird. Fernbedienungen und Empfänger mit entsprechender Farbtemperatursteuerung oder Farbwechselfunktion werden mit dem Hub gekoppelt, um eine vielseitige Steuerung und Planung zu ermöglichen.

Zigbee-Geräte, Kompatibilität mit Philips Hue und Samsung Smart Things, u.a.

Die Zigbee-Geräte von LedStore sind mit vielen intelligenten Beleuchtungssystemen kompatibel. Mehr über Zigbee erfahren Sie in der Kategorie Zigbee-Produkte in unserem Online-Shop. In diesem Artikel behandeln wir Philips Hue und Samsung Smart Things. Die Zigbee-Geräte von LedStore sind Drittanbietergeräte für andere Hersteller. Dies spiegelt sich in der Tatsache wider, dass die batteriebetriebenen Steuertasten möglicherweise nicht auf der Benutzeroberfläche erscheinen, aber die Kopplungs- und Steuerungsfunktionen funktionieren einwandfrei. Wir selbst mögen die Schnittstellen von Philips und Samsung, da sie klar und einfach zu bedienen sind. Mit diesen Schnittstellen können Sie nicht nur die Beleuchtung, sondern auch andere Zigbee-Geräte wie Klimaanlagen, AV-Geräte, Luftreiniger, Roboterstaubsauger, Bewässerungssysteme und Kamerasysteme über dieselbe Schnittstelle bedienen. Zigbee-Transformatoren und -Tasten können auch in anderen Zigbee-fähigen Systemen eingesetzt werden. Über andere Systeme und Produkte haben wir in unserem Blogartikel Zigbee Lichtsteuerung, Teil 3 geschrieben .

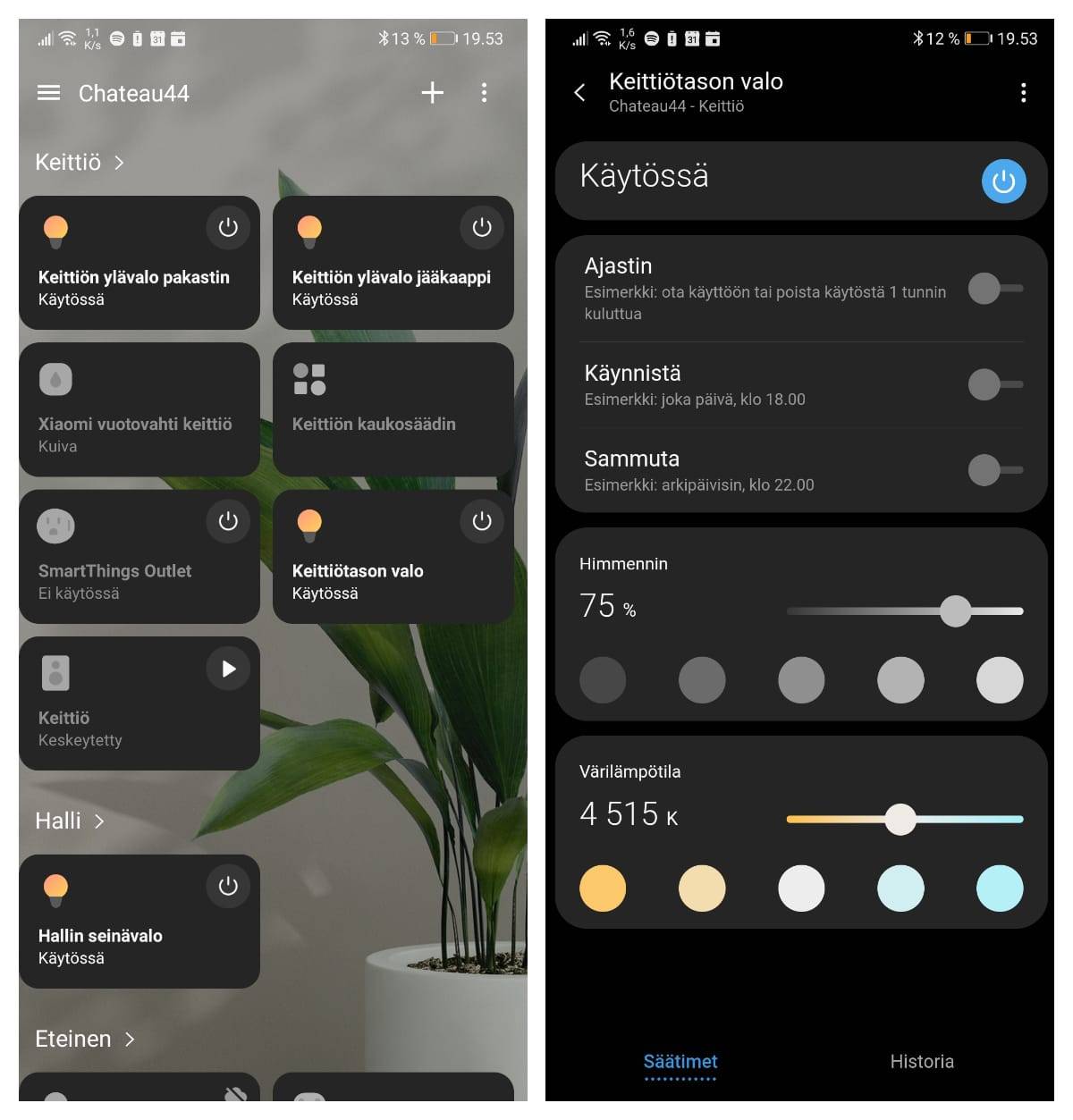

Ein Beispiel für die Samsung Smart Things-Beleuchtungsschnittstelle. Links die Zigbee-Geräte in der Küche in einer Ansicht und rechts die Schnittstellen für die Steuerung und Zeitmessung des Küchenlichts.
Ein Beispiel für die Samsung Smart Things-Beleuchtungsschnittstelle. Links die Zigbee-Geräte in der Küche in einer Ansicht und rechts die Schnittstellen für die Steuerung und Zeitmessung des Küchenlichts.

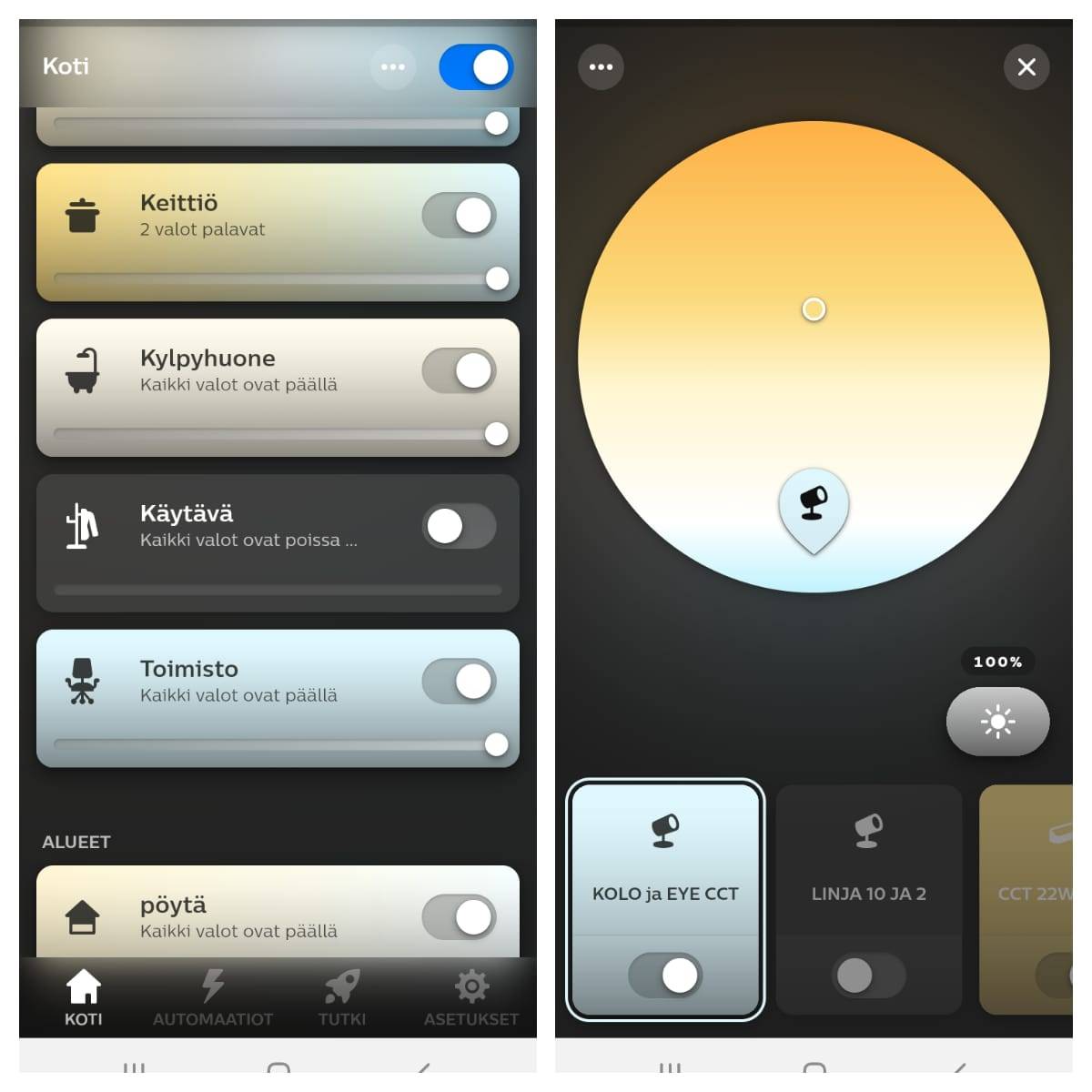

Ein Beispiel für die mobile Ansicht von Philips Hue. Links die verschiedenen Räume im Haus und rechts der Lichtsteuerungsmodus für die Küche. Mit dem Farbrad können Sie die Farbtemperatur des weißen Lichts von warmweiß bis kaltweiß einstellen und mit dem rechten Rand die Helligkeit. Natürlich ist auch eine Automatisierung möglich.
Ein Beispiel für die mobile Ansicht von Philips Hue. Links die verschiedenen Räume im Haus und rechts der Lichtsteuerungsmodus für die Küche. Mit dem Farbrad können Sie die Farbtemperatur des weißen Lichts von warmweiß bis kaltweiß einstellen und mit dem rechten Rand die Helligkeit. Natürlich ist auch eine Automatisierung möglich.

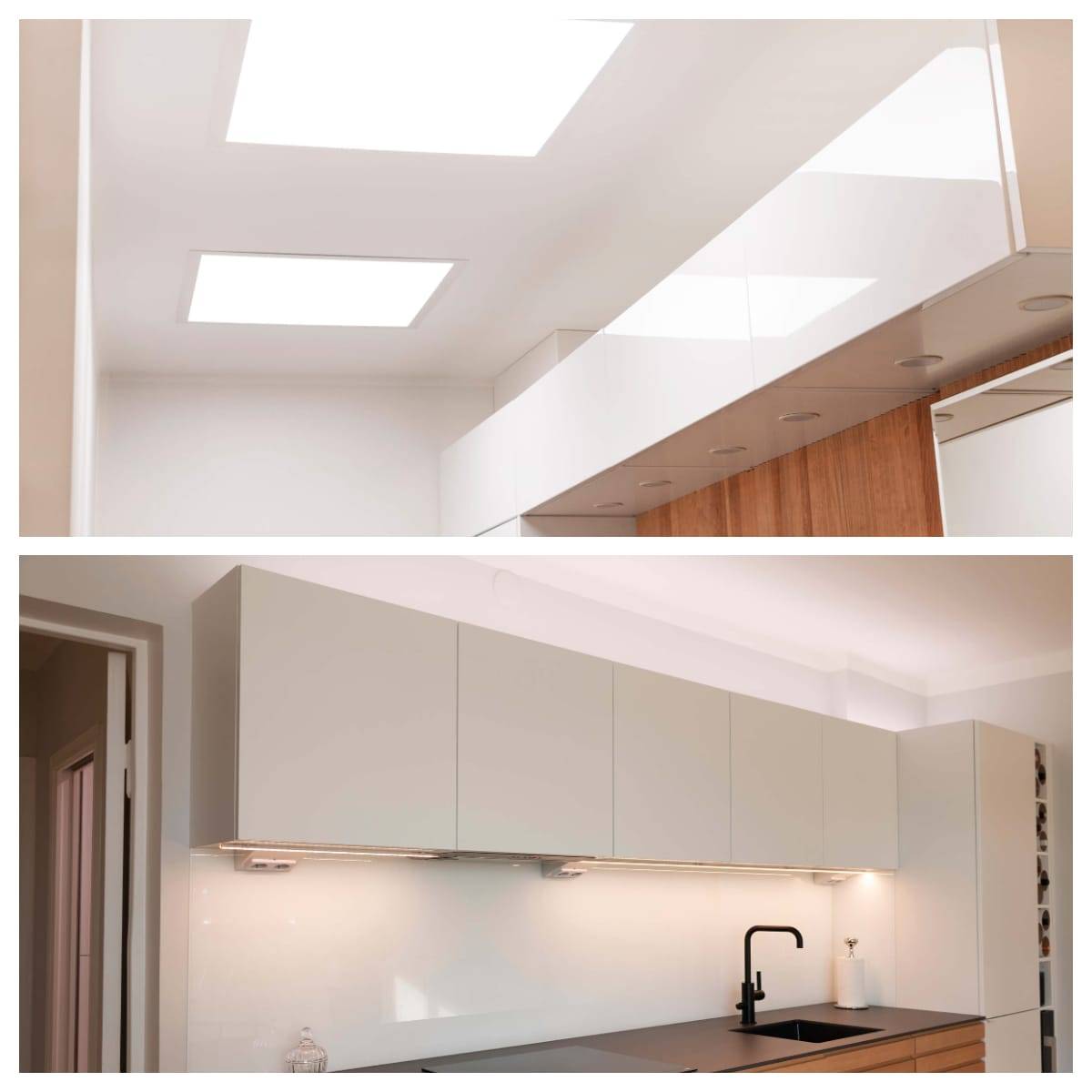

Das Panel 600 von LedStore im Flur und der in der Farbtemperatur anpassbare CCT-LED-Streifen in der Küche sind beide Zigbee-gesteuert und können über einen Wandtaster und eine Fernbedienung bedient werden.
Das Panel 600 von LedStore im Flur und der in der Farbtemperatur anpassbare CCT-LED-Streifen in der Küche sind beide Zigbee-gesteuert und können über einen Wandtaster und eine Fernbedienung bedient werden.

Zigbee-Geräte, Kopplung über eine Bridge/Hub

Wenn die Beleuchtung über eine oder mehrere Tasten und eine mobile App gesteuert werden soll, dann werden 1. Taste und Transformator zunächst separat in den Hub/die Bridge exportiert, wonach 2. Taste(n) mit dem Transformator gepaart werden. HINWEIS! Es ist wichtig, dass die Reihenfolge der Kopplung korrekt ist, wenn Sie die Tasten UND die App verwenden! Wenn die Taste und der Transformator bereits miteinander gekoppelt sind, muss diese Verbindung zuerst zurückgesetzt werden!

So verbinden Sie eine CCT (Farbtemperatur gesteuerte) Zigbee-Taste mit Ihrem Hub/Bridge

1. fügen Sie Geräte/Lichter hinzu, indem Sie den Anweisungen auf der Bridge/Hub-Schnittstelle folgen. Wenn das Programm ein neues Gerät hinzufügen möchte, 2. Drücken Sie die unteren beiden Tasten dreimal schnell (S1 und S2 gleichzeitig). Wenn Sie eine weitere Taste haben, suchen Sie nach den Anweisungen für die Taste unter "Pairing über Koordinator oder Hub" 3. Die grüne Kontrollleuchte auf der Taste blinkt, während der Vorgang läuft. Wenn die Leuchte erlischt, ist die Kopplung abgeschlossen. 4. Die gekoppelte Taste ist möglicherweise nicht auf der Benutzeroberfläche sichtbar, aber sie ist jetzt trotzdem gekoppelt.

Wie Sie einen Zigbee-Transformator an Ihren Hub/Bridge anschließen

1. schließen Sie den Strom an den Transformator an. 2. fügen Sie das Gerät/die Lampen hinzu, indem Sie die Anweisungen für die Bridge/den Hub im Interface befolgen. Wenn das Programm ein neues Gerät koppeln möchte, drücken Sie die Taste Prog. fünfmal schnell und die Kopplung beginnt. 4. das gefundene Gerät wird auf der Oberfläche angezeigt.

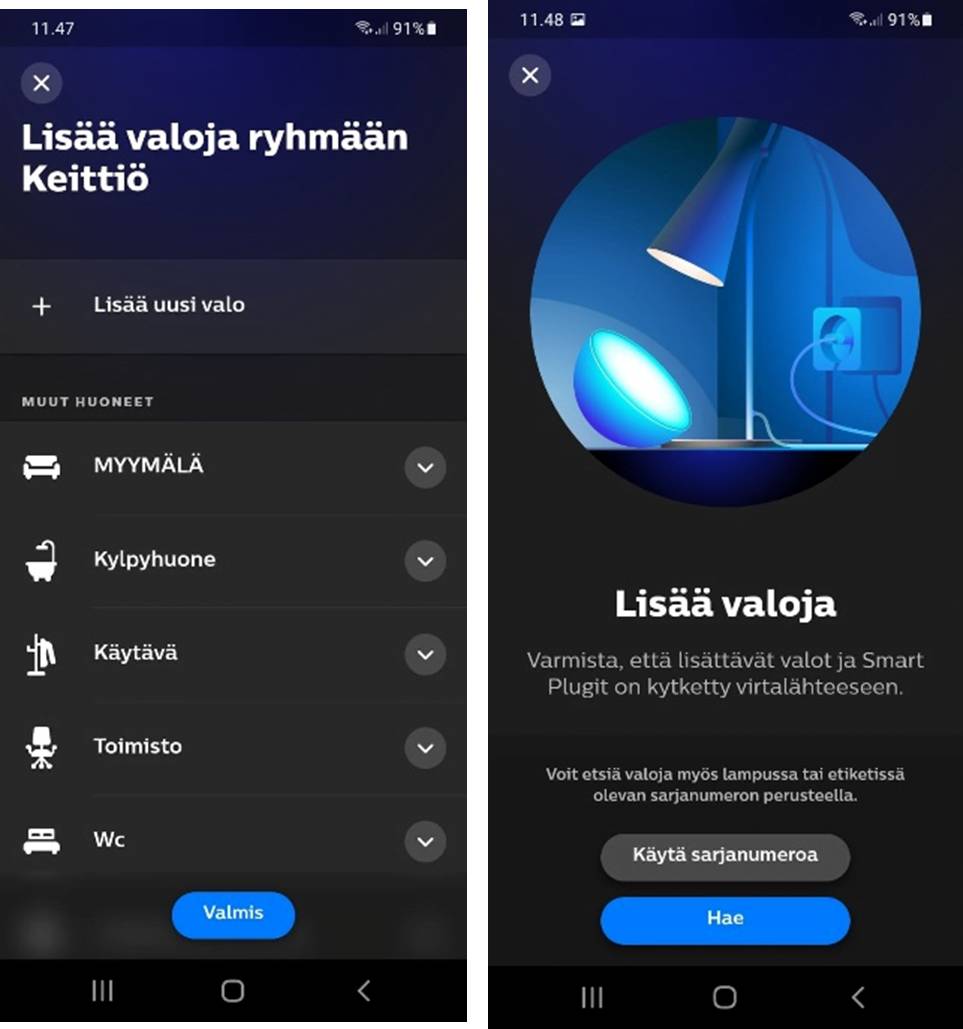

Das Auffinden und Verbinden Ihres Geräts mit Philips Hue ist ganz einfach.
Das Auffinden und Verbinden Ihres Geräts mit Philips Hue ist ganz einfach.

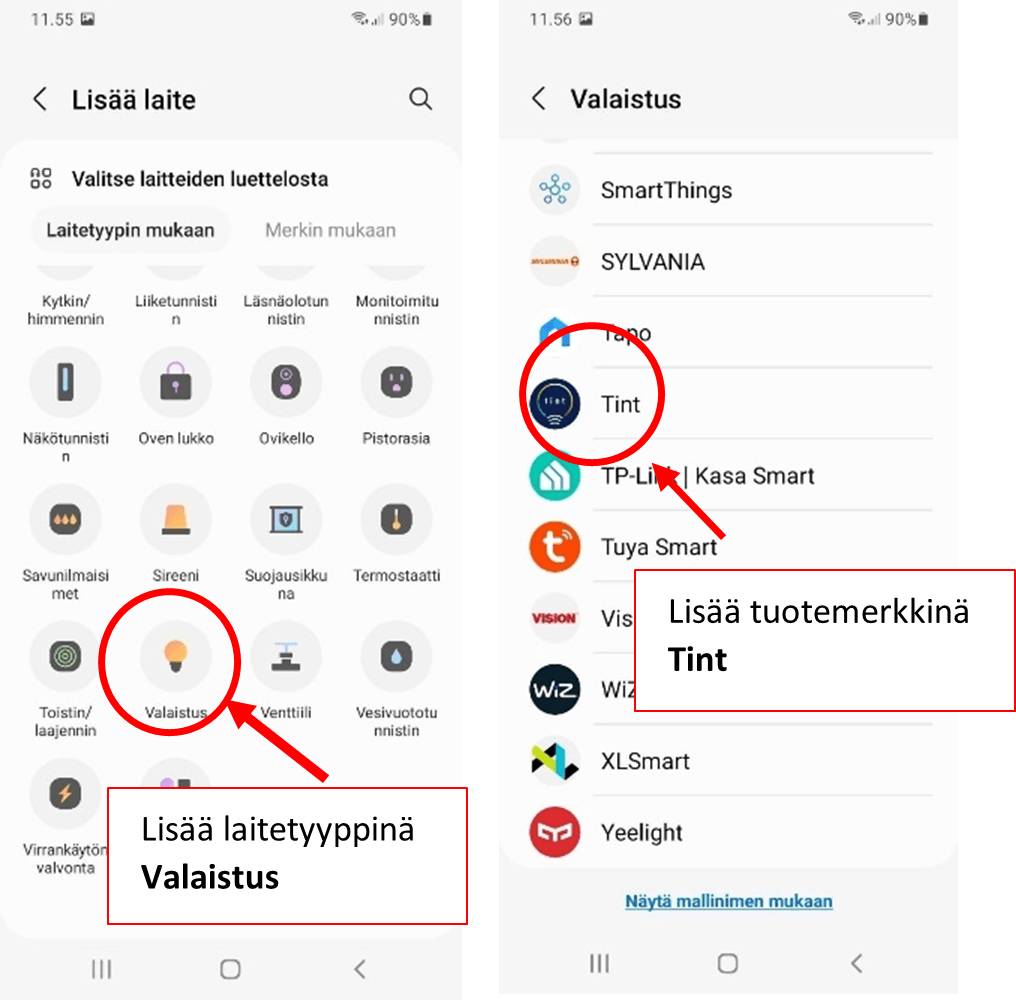

Alle Zigbee-Geräte sind mit der Gruppe Beleuchtung verbunden. Wählen Sie Tint als Produktbezeichnung.
Alle Geräte sind mit der Gruppe Beleuchtung verbunden. Wählen Sie Tint als Produktbezeichnung.
Wenn sich die Tasten und Transformatoren im Hub-Netzwerk befinden, werden sie miteinander gepaart, so dass die zu steuernde(n) Taste(n) mit dem Transformator gepaart sind. Dies ist am einfachsten mit der Touch Link-Technologie möglich, d.h. Kopplung des einstellbaren CCT RF-Zigbee-Knopfes mit dem Zigbee-Transformator, 100W CCT-Transformator gezeigt
Zigbee-Geräte sind miteinander kompatibel

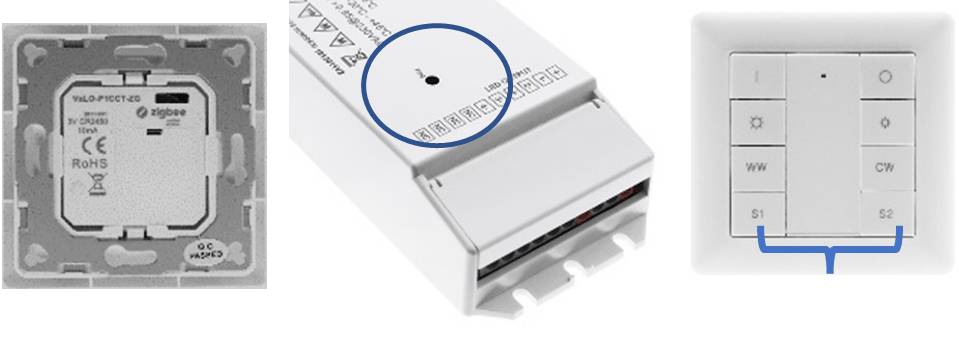

Zigbee-Geräte sind untereinander kompatibel. Das Bild zeigt einen Transformator mit einem Empfänger und einem batteriebetriebenen Funk-Controller.
1. entfernen Sie die Batterieabdeckung des Knopfes und bringen Sie den Knopf 0 - 10 cm vom Transformator weg (Touch-Link-Methode). 2. schließen Sie den Transformator an das Stromnetz an (die Lichter leuchten auf). 3. drücken Sie die Prog.-Taste des Transformators viermal schnell. 4. halten Sie die beiden unteren Tasten (S1 und S2) des Knopfes länger als 3 Sekunden gedrückt. Ziehen Sie den Stecker, wenn die grüne Kontrollleuchte aufleuchtet. Wenn Sie eine andere Taste haben, finden Sie die richtigen Tasten unter "Touch Link zu einem Zigbee-Beleuchtungsgerät" in der Anleitung 5. Schließlich blinken die Lichter zweimal, um eine erfolgreiche Kopplung anzuzeigen. Nehmen Sie die Taste nicht aus dem Transformator, bevor die Kopplung abgeschlossen ist. Es dauert etwa 10 Sekunden, bis die Kopplung abgeschlossen ist. Diese Touch Link-Methode wird auch verwendet, um Geräte zu koppeln, wenn der Hub/Bridge nicht verwendet wird. In diesem Fall werden eine Taste und ein Transformator/Empfänger miteinander verbunden. Wir haben über diese Methode in unserem früheren Blogbeitrag Zigbee Lichtsteuerung, Teil 1 geschrieben .

Bevor Sie die Verbindung herstellen, sollten Sie die Receiver und Controller auf die Werkseinstellungen zurücksetzen. Dies ist der beste Weg, um eine erfolgreiche Kopplung zu gewährleisten.

Die gängigste Methode zum Zurücksetzen des Empfängers besteht darin, das Gerät einzuschalten, woraufhin die mit dem Empfänger verkabelten Lichter aufleuchten. Drücken Sie die Prog.-Taste (die kleine schwarze Taste mit dem Wort Prog. daneben) fünfmal und die Lichter blinken dreimal, um den Reset anzuzeigen. Bei den Reglern erfolgt die Rückstellung, indem Sie z.B. die CCT-Einstelltaste des Reglers (VaLO-P1CCT-ZG) dreimal gleichzeitig auf die unteren Tasten drücken, bis die LED aufleuchtet und die LED dreimal schnell blinkt, um eine erfolgreiche Rückstellung anzuzeigen. TIPP: Wenn Sie die Leuchten verwenden, ohne sie mit einem Wireless Controller oder Hub zu verbinden, blinkt die Leuchte jedes Mal, wenn sie eingeschaltet wird, zweimal langsam (15 Sekunden lang), da sie in den Kopplungsmodus übergeht. Indem Sie die Lampen aus- und wieder einschalten, können Sie die Wohnung nach den Lampen durchsuchen, die noch mit nichts gekoppelt sind. Sehen Sie sich unser Video über das Pairing an, in dem gezeigt wird, wie Sie einen 1-, 2- und 4-teiligen Knopf mit der Touch Link-Methode an einen Transformator anschließen. Sobald die Geräte, sowohl die Empfänger als auch die Controller, mit dem Zigbee-Netzwerk verbunden sind, können sie in der Benutzeroberfläche nach Belieben gruppiert und geplant werden. Sie können auch mit den drahtlosen Controllern gesteuert und eingestellt werden. Zu den Produkten gibt es im LedStore-Onlineshop Bedienungsanleitungen in Englisch und Finnisch. Wir entwickeln die Anleitungen ständig weiter und helfen Ihnen gerne bei der Auswahl und Verwendung der Produkte.

Wir schreiben über intelligente Beleuchtung und wie man sie steuert und koppelt

Weitere Artikel der Serie über Zigbee finden Sie unter den unten stehenden Links: Eine Sammlung von Artikeln, einschließlich Renovierungsprojekten, bei denen dieser Ansatz verwendet wurde, finden Sie in der Blog-Kategorie : https://ledstore.fi/blog/category/zigbee/ Alle ZigBee-Geräte sind im LedStore-Geschäft in Koivuhaa, Vantaa, in der Mesikukantie 16, 01300 Vantaa, erhältlich. Wir haben Zigbee-Steuerungen in unserem Geschäft installiert und verwenden die Apps Philips Hue und Samsung Smart Things.
