CCT-Leuchten sind vielseitig

Dimmbare Leuchten mit dimmbarer Farbtemperatursteuerung bieten mehr Möglichkeiten für den Einsatz der Leuchten als dimmbare Ein-Ton-Leuchten. Die Änderung der Kelvin des weißen Lichts von warmem zu kühlem Weiß spielt eine große Rolle bei der Gestaltung der Stimmung eines Raums. LedStore bietet bereits seit einigen Jahren Produkte mit einstellbarer Farbtemperatur an, d.h. LED-Streifen, -Spots und -Panels, und ihre Beliebtheit nimmt stetig zu. Gleichzeitig haben sich auch die Möglichkeiten für drahtlose Steuerungslösungen erweitert. Die neueste Entwicklung sind intelligente Steuerungslösungen mit dem Zigbee-Protokoll, die mit den Schnittstellen zahlreicher Hersteller kompatibel sind, darunter Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya) und der USB-Hub Conbee 2 (appi Deconz / Phoscon), der vielseitigste, aber auch bekannteste Hub im Sortiment von LedStore.

Verkabelung von farbtemperaturgesteuerten (CCT) Leuchten

Bei einer Zigbee-Installation ist es gut zu wissen, dass die stromsparende Verkabelung von farbtemperaturgesteuerten Leuchten ein dreiadriges Kabel erfordert, d.h. Plus und 2 Minus. Von der Stromversorgung wird die Spannung zwischen den beiden Minuspolen reguliert, so dass die Farbtemperatur des Lichts kontinuierlich von Warmweiß zu Kaltweiß (zwischen WW Warmweiß und CW Kaltweiß) wechseln kann. Üblicherweise wird ein dreipoliger Minusausgang verwendet. Im Allgemeinen wird das dreipolige 3x0^,5mm2 für niedrige Lasten verwendet. Ein 3x1,5 ^mm2 Kabel kann auch verwendet werden. Wenn die Leuchten farbverstellbar sind, handelt es sich um eine RGBW-Leuchte, d.h. eine fünfpolige Leuchte mit Plus und vier Minus (rot, grün, blau, weiß). Es gibt auch Leuchten, die sowohl die Farbtemperatur des farbigen als auch des weißen Lichts steuern. RGB + CCT-Leuchten haben fünf Minuspunkte (rot, grün, blau, warmweiß, kaltweiß) und einen Pluspunkt. Wir werden uns hier jedoch nur auf CCT-Leuchten konzentrieren, bei denen Sie die Farbtemperatur des Lichts stufenlos vom Controller aus einstellen möchten. LedStore bietet auch eine breite Palette von Leuchten an, bei denen Sie im eingebauten Zustand zwischen drei Lichtfarben wählen können. Der Schalter befindet sich an der Seite des Netzteils, und sobald die Farbtemperatur ausgewählt ist, kann sie nicht mehr über die Steuerung angepasst werden. Die Leuchten sind über die Steuerung dimmbar.

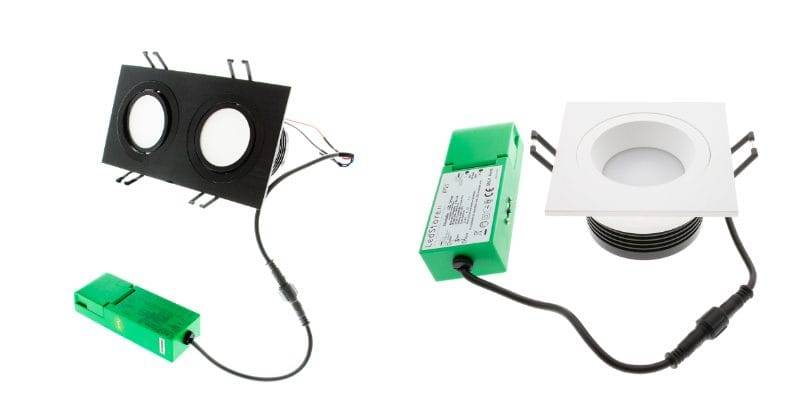

Auf den Bildern unten sind die Spots standardmäßig mit einer kettentauglichen Stromversorgung/Verbindungsbox ausgestattet, bei der die Farbtemperatur des Lichts bei der Installation aus drei Optionen ausgewählt wird. Diese Spots werden "normal" installiert, und der Lichtton wird nicht über den Controller eingestellt, sondern nur die Dimmung über den Controller. Mit einem Gruppenempfänger können diese Spots jedoch auch drahtlos über Zigbee gesteuert werden, falls gewünscht. Der Empfänger wird dann auf der primären Seite installiert, wie dieser hier: LED-Empfänger 230 V - VaLO Zigbee, für LED-Lampen, dimmbar, max. 250 W .

Verkabelung für Spots und Panels

Von den Strahlern und Paneelen (sowohl quadratisch als auch rund) gehen die Drähte für die Leuchte (24 V) aus:

• rot = + plus
• Schwarz = - negativ, warmes Weiß (WW)
• blau oder gelb = - negativ, kaltweiß (CW)

Spots und Panels sind mit einem Schnellanschluss und einem abnehmbaren Ausgangskabel für z.B. Waggonverbindungen (oder Schalterverbindungen) ausgestattet. Auf dem Bild unten links ist ein 3 Meter langes Kabel mit dem Schnellanschluss des Spots verbunden. In der Abbildung rechts wurde das mit dem Spot gelieferte Kabel mit Hilfe von parallelen Hebelverbindern verlängert. In dem weißen Kabel steht grün = (+) für positiv, schwarz = (WW) für warm und weiß = (CW) für kalt.

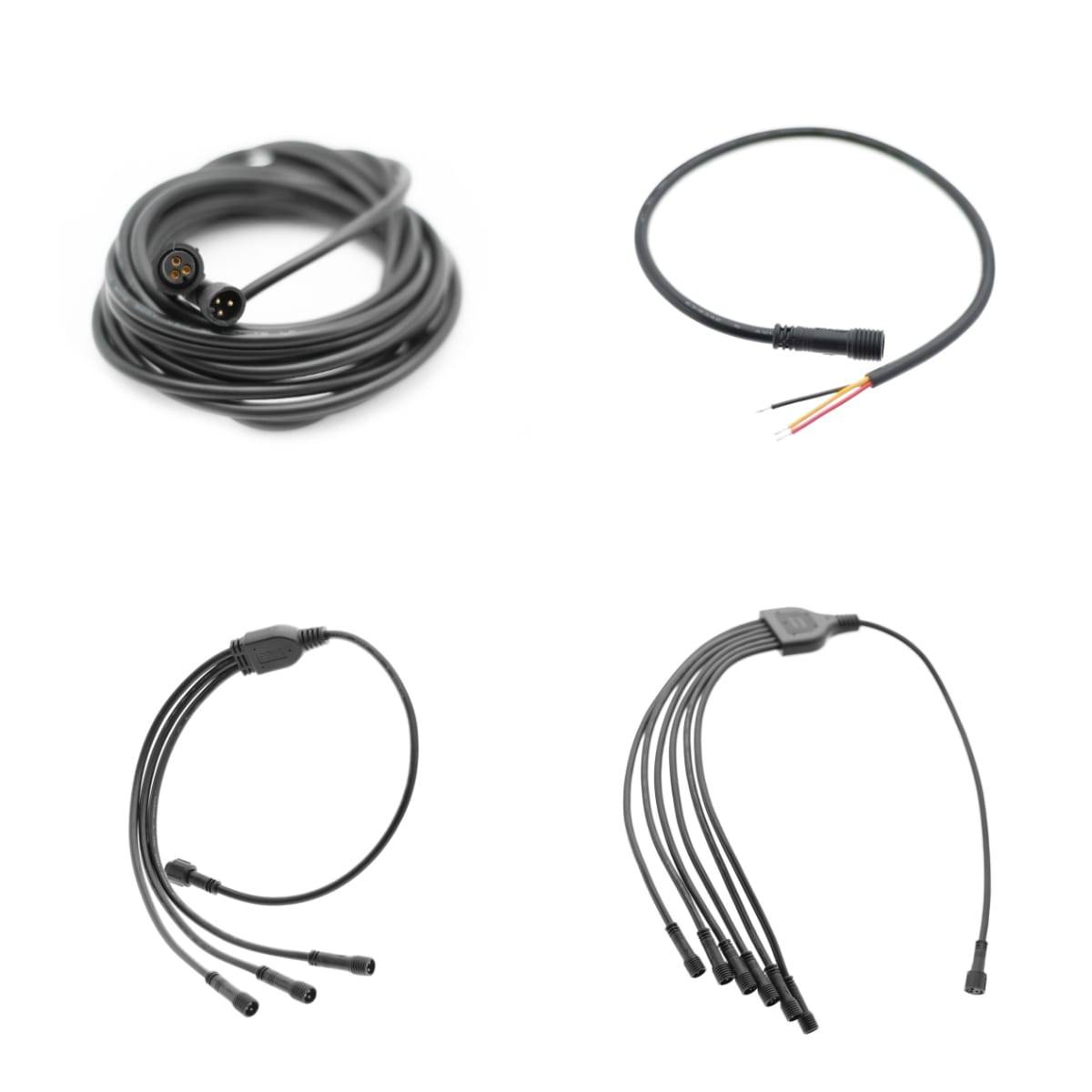

Wir bieten fertige Verdrahtungssätze für die Spot- und Panel-Verkabelung an, die die Installation einfacher und schneller machen. Die 3-Lampen- und 6-Lampen-Verteilerträger können auf den gewünschten Abstand verschoben werden und die 3-Meter-Abstandshalter können frei auf die gewünschte Länge kombiniert werden. Die Länge der Verteilersteckdosen beträgt 600 mm. Außerdem umfasst die Serie ein Ausgangskabel von der Stromversorgung mit einer Länge von 350 mm. Die Steckverbinder selbst haben einen Durchmesser von 15 mm, so dass die Rohrstärke mindestens 16 mm betragen muss. Das 3x0^{,5 mm2} doppelt isolierte Kabel hat einen Durchmesser von 5 mm. Die Steckverbinder sind wasserdicht und die Steckdosen werden von einem Gewindeabzieher gehalten. Die Kabelbäume sind für farblich einstellbare, tauchfähige Spots und Panels geeignet.

Verkabelung für LED-Streifen

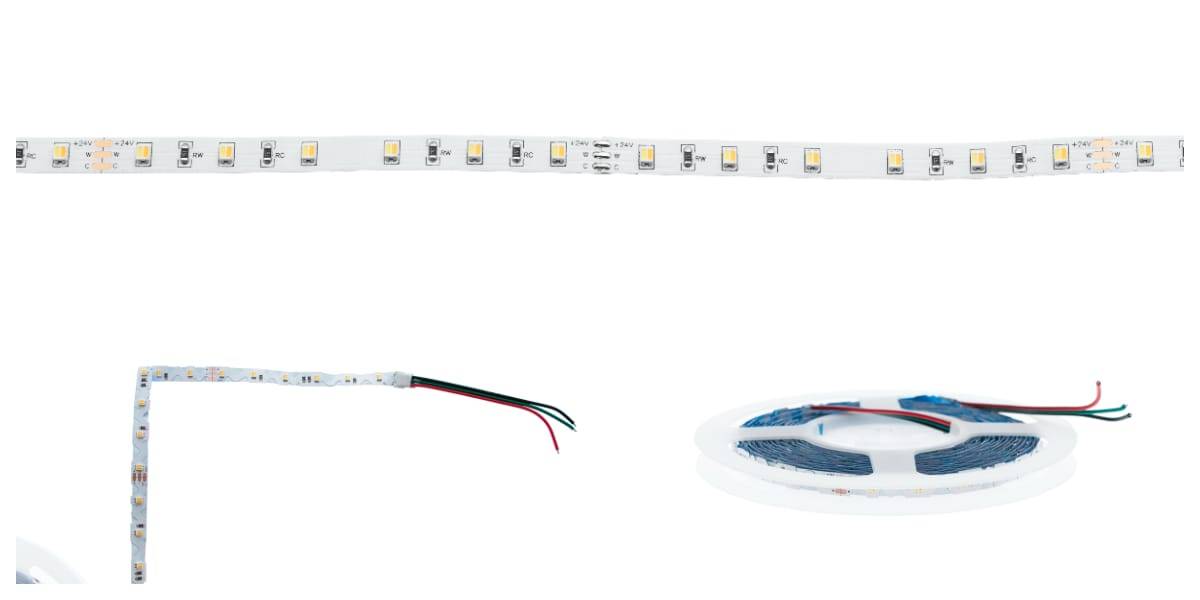

Unsere CCT-LED-Streifen haben bereits sieben verschiedene Produktoptionen (11.3.2022) für unterschiedliche Verwendungszwecke und Installationsmethoden. Sie verfügen jedoch alle über drei Drähte, die unterschiedliche Weißtöne erzeugen (durch Anpassung der Farbtemperatur, oder Kelvin). Auf dem LED-Streifen sind die Hell-Dunkel-Grenzen mit dem weißen Farbton markiert, der von diesem Punkt erzeugt wird. Die 5 m lange LED-Streifenrolle hat an jedem Ende 10 cm Flachkabel. In den meisten Fällen werden diese nicht ausreichen, um die Stromversorgung zu erreichen. Daher erhalten Sie einen Verlängerungsstreifen, indem Sie z.B. mehr Kabel mit Hebelverbindern parallel verlegen. Wir haben auch 3x0,5mm2 doppelt geschirmtes weißes Aderkabel in metrischen Längen verfügbar. Das Anschlusskabel kann auch auf die für die Stromversorgung passende Länge vorgelötet werden, so dass die Verbindung sauber und ohne Hebelverbinder hergestellt werden kann. Wir führen diese Arbeit in unserem LedPaja-Service täglich für professionelle und private Kunden durch. Wir empfehlen eine maximale Länge von 10 Metern für eine einzelne Einspeisung.

Wenn das Netzteil weit vom LED-Streifen entfernt ist, empfehlen wir, es bis zum Ende des Streifens zu verlegen, so dass der LED-Streifen und seine Anschlussdrähte bei Bedarf sauber ausgetauscht werden können. Der LED-Streifen mit dem vorgefertigten Anschlusskabel kann mit einer Zugfeder oder einer vorinstallierten Wäscheklammer durch das Rohr gezogen werden. Die Schwachstromverbindung zur Stromversorgung kann der Kunde auf Wunsch selbst mit der Wäscheleine in der Röhre herstellen.

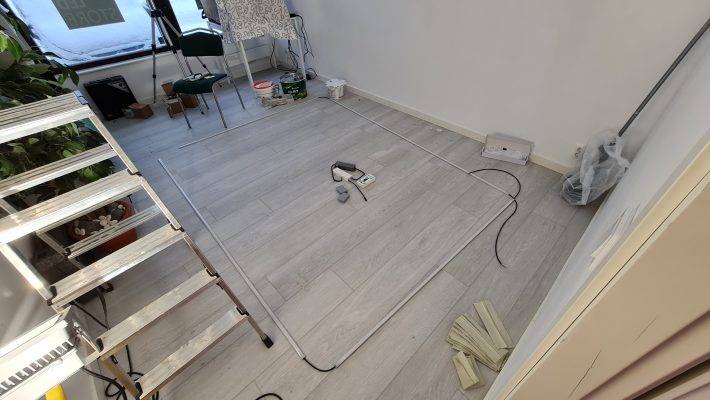

Als Installationstipp empfehlen wir, zwei L-förmige Schienen und geeignete Anschlussdrähte für die Stromversorgung zu verwenden, um die LED-Streifen am Rand zu installieren. Die Anschlussdrähte werden ca. 5-10 cm in die Ecken geschlagen und parallel an dieselbe Stromversorgung angeschlossen.

Standort und Belastung der Stromversorgungen

Bei der Installation von Leuchten mit Farbtemperatursteuerung durch den Treiber ist für jede Leuchtengruppe eine eigene Stromversorgung erforderlich. Bei CCT-Leuchtbändern werden 24VDC-Konstantspannungsnetzteile verwendet. Bei LedStore sprechen wir auch fließend von Transformatoren, und dies ist auch der Begriff, mit dem wir die Geräte in unserem Online-Shop bezeichnen. Je nach Größe der Panels und des Plafond kann das Netzteil in der Montageöffnung der Leuchte platziert werden, so dass es sich hinter/neben den Leuchten befindet. Für die Stromversorgung von LED-Leuchtbändern und -Scheinwerfern wird häufig eine Serviceklappe benötigt. Die Stromversorgung kann auch in der Mitte platziert werden, wenn das Kabel einen ausreichenden Querschnitt hat. Unsere bewährte Erfahrung ist, dass bis zu 10 Meter vor der Leuchte^mit 3x0,5mm2^Kabel und 20 Meter^mit 3x1,5mm2^Kabel gezogen werden können^. Eine gängige Lösung besteht darin, die Netzteile auf oder in den Schränken zu platzieren, wo sie gut gekühlt sind. Außerdem sind sie bei der Kopplung (Zigbee oder RF) einfacher zu handhaben. Die Trafolast für LED-Streifen und LED-Spot- oder LED-Panel-Gruppen sollte mit einer Lastspanne von 15-20% gewählt werden. Auf diese Weise wird der Transformator nicht überlastet und fällt nicht vorzeitig aus. Wir raten davon ab, Netzteile dicht an irgendeinem Material anzubringen, auch wenn sie gut geschützt sind. Die Oberflächentemperatur des Netzteils kann nämlich 70-80 Grad Celsius erreichen, wodurch sich ein Teil des dampfsperrenden Kunststoffs wellt und ein Luftleck entsteht. Installieren Sie also die Netzteile hinter den Wartungsluken oder verteilen Sie die Netzteile um jeden LED-Streifen oder jede Leuchtengruppe herum. Eine "Farm" aus mehreren großen Netzteilen auf engem Raum heizt den Raum auf. Die Betriebstemperatur der Transformatoren reicht von -20 bis etwa +40 Grad Celsius. Der Raum sollte also unter 40 Grad gehalten werden, um sicherzustellen, dass das Netzteil gut funktioniert und lange hält.

Verbinden mit Zigbee-Steuerung

In der Praxis wird die stufenlose Farbtemperatursteuerung von Leuchten erreicht, indem die zu steuernden Leuchten als Gruppe an einem Empfänger/Transformator installiert werden. In diesem Fall werden zum Beispiel die Strahler in einem Raum parallel an einem einzigen Netzteil montiert, das in der Regel über einen eingebauten Empfänger verfügt. Wenn in demselben Raum beispielsweise auch ein LED-Streifen benötigt wird, wird dieser an ein eigenes Netzteil (mit eingebautem Empfänger) angeschlossen. Auf diese Weise verfügt der Raum über zwei Gruppen von Leuchten. Steuerungen wie die mobile Steuerung, wie die Philips Hue unten in Kombination mit einer Bridge (Hub), und die LedStore-Fernbedienung mit standardmäßiger 4-Gruppen-Steuerung oder LedStore Wireless CCT-Controller. Da die Stromversorgungen mit konstantem Strom arbeiten, kann der Strom aus derselben Versorgung bezogen werden. Die Stromversorgungen sind auch mit den Positionen für die 24V CCT-Leiter gekennzeichnet. Bei den Zigbee-Steuerungsnetzteilen sind dies die ersten drei Ausgänge, außer beim 50W-Transformator ist die Reihenfolge +, - WW, - CW. Wenn die + und - Drähte falsch herum angeschlossen sind, gehen die Lampen nicht an. Wenn sie leuchten, aber falsch herum eingestellt sind, d.h. das Licht geht von warmem zu kühlerem Weiß und umgekehrt, dann sind die Minuskabel vertauscht. Die Lichter gehen nicht aus, auch wenn die Drähte falsch sind. Sie schalten sich nur entweder nicht ein oder sind falsch eingestellt. Beide Probleme lassen sich leicht durch Vertauschen der Drähte beheben.

Zigbee-Installation - wann mit einem Hub koppeln und wann ohne Hub?

Die Stromquellen (Empfänger) können weit vom Controller entfernt sein, da die Zigbee-Verbindung ein Mesh-Netzwerk zwischen den Geräten schafft. Das bedeutet, dass die Übertragbarkeit des Signals von Raum zu Raum kein Problem ist, selbst in einem großen Haus. Jedes Netzgerät/Zigbee-Gerät sendet ein Signal hin und her. Wenn Sie den Zigbee-Geräten in der Kopplungsphase drahtlose Steuertasten hinzufügen, sollten Sie daran denken, dass sich die Lichtsteuerung in der Nähe, d.h. weniger als 10 cm vom Netzteil/Empfänger entfernt befinden muss, damit die Touch Link-Kopplungsmethode funktioniert. Wenn außerdem eine Gruppe von Lichtern über mehrere drahtlose Tasten gesteuert werden soll, wie z.B. Treppenhaus- oder Flurbeleuchtung, dann werden mehrere Tasten über eine Bridge/Hub an ein Zigbee-Netzteil angeschlossen!

Der Vorteil der Verbindung mit einer Bridge/Hub ist natürlich, dass die Steuerung der Leuchten automatisiert werden kann und dass sie alle über dieselbe mobile Schnittstelle oder über mehrere Handys, die mit demselben Zigbee-Netzwerk (Bridge/Hub) verbunden sind, gesteuert werden können.

Es ist immer noch eine gute Idee, die Steuerungstasten entweder an der Wand oder an einer anderen Stelle anzubringen, falls das Netzwerk ausfällt.

Laden Sie hier eine einfache Anleitung zur Kopplung herunter: CCT-Transformator und Dimmer und Kopplungsanleitung paja 4.8.2022

Frühere Teile des Zigbee-Blogs

Wir haben uns die Kopplungen in Zigbee Lichtsteuerung Teil 1, Teil 2, Teil 3 angesehen.

• In Teil 1 ohne Hub/Brücke, Paarung
• Teil 2 Kopplung mit Hub/Bridge (Philips Hue und Samsung Smart Things)
• Teil 3 vervollständigt die Anwendungen und berücksichtigt weitere Arten von Beleuchtung.

Kurz gesagt, die Erkenntnisse aus den Blogs sind folgende: In Teil 1 wird erklärt, dass bei der Verbindung von Controllertasten mit Empfängern ohne Bridge ein Empfänger und ein Controller ein Paar bilden und die Verbindung am besten mit Touch Link hergestellt wird. In Teil 2 wird erklärt, dass bei der Verbindung mit einem Hub die beiden Geräte mit einem Handgerät verbunden werden und das andere Handgerät mit einem Handgerät verbunden wird.

1. Netzteile/Empfänger und Controller sind als 'Leuchte' verbunden. Wenn das Netzteil erfolgreich gekoppelt wurde, blinken die Lichter, um die Verbindung anzuzeigen, und die Lampe erscheint in der App.
2. Die App findet die Taste nicht, aber Sie können sehen, ob die Kopplung erfolgreich war, indem Sie das grüne Licht auf der Taste betrachten. Wenn die Taste am Ende der Suche 5 Mal schnell blinkt, ist sie mit dem Zigbee-Netzwerk/Hub verbunden.
3. Sobald die Netzteile und Controller mit dem Hub verbunden sind, können zusätzliche Touck Link-Verbindungen zwischen den Geräten hergestellt werden, was in der Praxis bedeutet, dass mehrere Tasten mit demselben Netzteil gepaart werden können.
4. Wenn es Probleme gibt, setzen Sie das Gerät zurück und koppeln Sie es erneut mit der Taste! Das Verbinden und Zurücksetzen kann bis zu einer Minute dauern, haben Sie also Geduld.

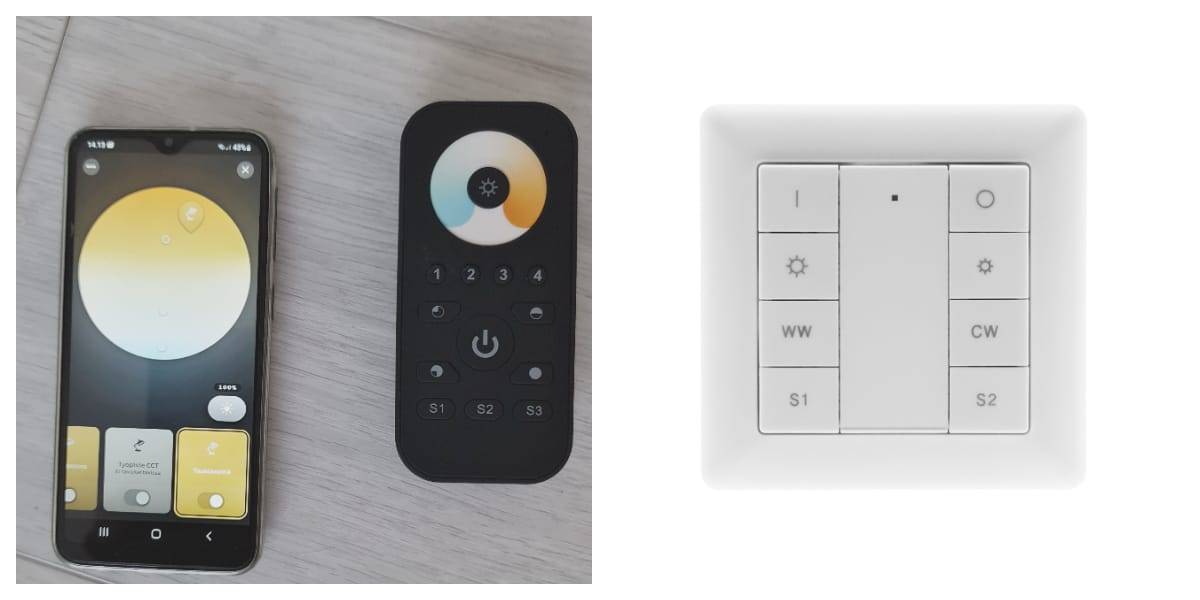

In Teil 3 gehen wir auch auf die Kompatibilität der Lidl Silver Crest (Tuya appi) und der Conbee2 USB-Bridge (appi Deconz und Phoscon) mit unseren anderen Zigbee-Produkten ein, wie z.B. E27- und GU 10-Glühbirnen, einem Steckdosenempfänger, einem Türsensor und, als nützliche Ergänzung (für unsere Nicht-Beleuchtungsgeräte), einem Fußbodenthermostat. Hier finden Sie ein Video, das Sie durch die Kopplung der CCT-Tasten führt:

Zigbee-Installation - Netzwerk-Switches, Funk-Controller und Montagerahmen

Der Netzstrom wird daher von Netzteilen mit eingebauten Empfängern benötigt, die kontinuierlich mit Strom versorgt werden. Wenn der Standort über Kabel zu Wandschaltern verfügt, dann für die drahtlose Steuerung: 1. Damit die drahtlose Steuerung funktioniert, muss der Strom in der Box eingeschaltet sein, da eine drahtlose Verbindung zwischen der Steuerung und der Stromversorgung besteht. Der Ein/Aus-Schalter bleibt ausgeschaltet, und die Anschlussdose kann mit einer drahtlosen Taste abgedeckt werden, wodurch die Steuerung auf drahtlos umgestellt wird. Die 2. Möglichkeit ist die Verwendung des verdrahteten Schalters, um die Lichter dank des internen Speichers des Netzteils zu bedienen. Die Lichter schalten sich in der letzten Betriebsposition ein. Die Brücke/Hub und die Fernbedienung werden dann verwendet, um das Niveau und den Ton der Lichter zu steuern, wenn der Strom eingeschaltet ist. Natürlich funktionieren die Automatisierungen nicht, wenn der Strom ausgeschaltet ist. Wenn Sie kabelgebundene Schalter haben und einen passenden Einbaurahmen für drahtlose Controller suchen, passen die Zigbee-Controller von LedStore in die folgenden Einbausätze:

BERKER:	S1, B1, B3, B7 Glas
GIRA:	Standard55, E2, Event, Espirit
YOUNG:	A500, APlus
MERTEN:	M-Smart, M-Arc, M-Plan
SCHNEIDER:	EXXACT

Und der oft gefragte ABB Impressivo gehört leider nicht zu den geeigneten Rahmen, aber der ABB Basic 55 schon. Wenn Sie sich mehr für die Kompatibilität der Rahmensets interessieren, sollten Sie unseren Artikel "Welche Einbaurahmen von welchen Herstellern sind mit den VaLO-Funksteuerungen von LedStore kompatibel?" lesen .
