DALI-Dimmen: digitales Beleuchtungssystem

Beleuchtungssteuerungssysteme, wie z.B. DALI-Dimmen, haben sich in den letzten Jahren mit der Einführung neuer Technologien, die eine größere Genauigkeit und Flexibilität bei der Beleuchtungssteuerung ermöglichen, erheblich weiterentwickelt. Eine der aufregendsten dieser Technologien ist DALI (Digital Addressable Lighting Interface), die eine ausgeklügelte Dimmsteuerung von einzelnen Leuchten oder Leuchtengruppen ermöglicht. In diesem Artikel werfen wir einen genaueren Blick auf das DALI-Dimmen, seine Vorteile und wie es die Leistung und Energieeffizienz eines Beleuchtungssystems verbessern kann. Dieser Artikel ist eine Fortsetzung des Artikels, in dem wir die Dimmtechnologien vorgestellt haben

Was ist DALI-Dimmen?

DALI-Dimmen ist ein Beleuchtungssteuerungssystem, das ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie die Speicherung und den Abruf vorprogrammierter Beleuchtungssituationen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Controller, der Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können.

DALI funktioniert am besten, wenn es von Grund auf entworfen und gebaut wird. Das liegt daran, dass für die Verbindung zwischen den Geräten zwei Steuerleitungen benötigt werden.

Das DALI-System in Stichworten

Nehmen wir an, Sie haben mehrere Lampen in Ihrem Zimmer und möchten die Helligkeit aller Lampen auf einmal einstellen. Hier kommt DALI ins Spiel!

Ein DALI-System ist wie ein Chef, der allen Glühbirnen sagt, was sie zu tun haben. Es verwendet spezielle Signale, als ob der Chef den Lampen Befehle zurufen würde. Diese Signale sagen den Glühbirnen, wie viel Strom sie verbrauchen und wie hell sie sein sollen.

Jede Lampe oder Lampengruppe verfügt über einen speziellen Computer, einen so genannten DALI-Controller, der die Signale des DALI-Systems empfängt. Wenn das DALI-System ein Signal an eine Lampe sendet, empfängt der DALI-Controller der Lampe die Nachricht und veranlasst die Lampe, entsprechend heller oder dunkler zu werden.

Wenn Sie also einen DALI-Dimmschalter verwenden, sendet dieser ein Signal an das DALI-System. Das DALI-System sendet dann Signale an alle Leuchten im Raum und teilt ihnen mit, wie hell sie sein müssen. So funktioniert DALI!

Hauptmerkmale von DALI

• Es ist ein kostenloses Protokoll! Jeder kann es verwenden.
• Die DALI2-Zertifizierung erfordert, dass die Geräte verschiedener Hersteller zusammenarbeiten.
• DALI ist relativ einfach einzurichten. Sie können die Strom- und Steuerleitungen nebeneinander verlegen, da es nicht nötig ist, sie zu schützen. Es werden also überall 5 Drähte verlegt: L, N, Erde und 2 Steuerdrähte (5x1,5 MMJ).
• Die Verkabelung kann beliebig verlegt werden, solange sie nicht weiter als 100 Meter vom DALI-BUS-Controller entfernt ist. Die Entfernung kann sogar noch größer sein, wenn Repeater verwendet werden.
• Da DALI für die Kommunikation digitale Signale anstelle von analogen Signalen verwendet, erhalten die Geräte die gleichen Dimmwerte. Dies macht die Steuerung von Steuergruppen sehr effizient und genau.
• Das Adressierungssystem des Systems (DALI-Adresse) sorgt dafür, dass jedes Gerät oder jede Gruppe individuell gesteuert werden kann.

Vorteile des DALI-Dimmens

Dimmbares DALI ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Dank ihrer Genauigkeit, Energieeffizienz, Skalierbarkeit und Integrationsfähigkeit in andere Gebäudeautomationssysteme eignet sie sich für eine Vielzahl von Anwendungen in Gewerbe-, Industrie- und Wohngebäuden. Hier sind die Vorteile des DALI-Dimmens:

• Genauigkeit: DALI-Dimmen ermöglicht die präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen, was besonders in Geschäfts-, Industrie- und Wohngebäuden nützlich sein kann. Dies ermöglicht eine größere Kontrolle und Flexibilität bei der Beleuchtungsplanung.
• Energieeffizienz: DALI-Dimmen kann dazu beitragen, den Energieverbrauch und die Betriebskosten zu senken, da Helligkeit und Farbe der Leuchten präzise gesteuert werden können.
• Skalierbarkeit: DALI-Dimmsysteme lassen sich leicht erweitern, um eine große Anzahl von Leuchten zu steuern, wodurch sie sich gut für große kommerzielle oder industrielle Projekte eignen.
• Integration: DALI-Dimmsysteme lassen sich problemlos in andere Gebäudeautomationssysteme wie HLK- und Sicherheitssysteme integrieren, was eine bessere Kontrolle und Automatisierung der Gebäudebeleuchtung ermöglicht.
• Flexibilität: DALI-Dimmen ermöglicht eine Vielzahl von Optionen für die Steuerung der Beleuchtung, vom einfachen Ein-/Ausschalten bis hin zu fortschrittlicheren Steuerungsoptionen wie dem Einstellen und Zurücksetzen vorprogrammierter Beleuchtungsbedingungen.
• Offener Standard: Er sorgt dafür, dass Geräte verschiedener Hersteller immer auf die gleiche Weise funktionieren, wenn sie miteinander verbunden sind. Außerdem können Sie vorhandene Teile durch neuere und bessere ersetzen, sobald diese verfügbar werden.
• Einfach zu installieren: Mit der DALI-Glasfasertechnologie müssen Sie die Leuchten nicht in Zonen aufteilen oder die Verkabelung im Auge behalten. Sie müssen also weder die Zonen noch die Verdrahtung im Auge behalten. Das DALI-System besteht aus zwei Drähten, die miteinander verbunden sind. Über diese Drähte werden alle Geräte gesteuert. Die Installateure müssen nicht alles im Auge behalten, weil sie nicht wissen müssen, wie die Leuchten letztendlich installiert werden.
• Einfach zu ändern: Sie können die Einstellungen schnell ändern. Nach einer Weile möchten Sie vielleicht die Beleuchtung ändern und etwas Schöneres haben. Mit der zentralisierten Software können Sie die Beleuchtungsprofile leicht ändern.

Warum sollten Sie DALI Dimming NICHT verwenden?

Doch wie alle Technologien hat auch das DALI-Dimmen seine Vor- und Nachteile. Nicht immer ist alles so einfach, wie es angepriesen wird. Hier sind einige der Nachteile des DALI-Dimmens:

• Kosten: DALI-Dimmsysteme können teurer sein als traditionelle analoge Dimmsysteme, da sie DALI-kompatible Leuchten und einen DALI-Controller benötigen.
• Installation: DALI-Dimmsysteme können komplizierter zu installieren sein als herkömmliche analoge Dimmsysteme und erfordern möglicherweise eine spezielle Ausbildung und Fachkenntnisse.
• Möglicherweise ist es nicht einfach zu ersetzen: Nach einer Weile möchten Sie vielleicht die Beleuchtung austauschen und etwas Schöneres kaufen. Je nach Größe Ihres Systems benötigen Sie möglicherweise einen Softwareentwickler, um es zu programmieren.
• Kompatibilität: Nicht alle Leuchten sind mit DALI-Dimmsystemen kompatibel, da die Reichweite geringer ist, zum Beispiel bei der Innenbeleuchtung.
• Begrenzte Verfügbarkeit: DALI-Dimmsysteme sind nicht überall erhältlich.
• Halten Sie sich auf dem Laufenden: Damit ein DALI-System funktioniert, müssen Sie eine Datenbank erstellen, die die LED-Adressen mit den richtigen Steuergeräten verknüpft. Damit diese Systeme optimal funktionieren, müssen sie überwacht werden.
• Nicht zum Nachrüsten: In neuen Gebäuden sollten Sie DALI belassen, da es sehr schwierig ist, zwei zusätzliche Kabel nachzurüsten.

DALI kann daher teurer und komplexer in der Installation sein und erfordert eine spezielle Ausbildung und Fachkenntnisse. Außerdem sind nicht alle Leuchten mit DALI-Dimmersystemen kompatibel und sie sind möglicherweise nicht bei allen Händlern erhältlich. Denken Sie sorgfältig über Ihre Bedürfnisse und Ihr Budget nach, bevor Sie entscheiden, ob ein DALI-System das Richtige für Sie ist.

Geschichte von DALI

DALI hat seine Wurzeln in den späten 1980er und frühen 1990er Jahren, als eine Gruppe von Beleuchtungsherstellern, Wissenschaftlern und Ingenieuren zusammenkam, um ein standardisiertes digitales Kommunikationsprotokoll für die Beleuchtungssteuerung zu entwickeln.

DALI (Digital Addressable Lighting Interface) ist eine relativ neue Technologie im Bereich der Beleuchtungssteuerungssysteme, aber ihre Entwicklungsgeschichte reicht mehrere Jahrzehnte zurück. Sie wurde von europäischen Vorschaltgeräteherstellern entwickelt. Die Idee war, eine bessere Version des 0/1-10V-Dimmens zu schaffen, indem das Steuerungssystem mit jedem LED-Controller und jeder Gerätegruppe in beide Richtungen kommunizieren kann. Bei 0-10V-Steuerungen können Sie nur in eine Richtung kommunizieren.

DALI 1.0

Im Jahr 1998 veröffentlichte die Internationale Elektrotechnische Kommission (IEC) die erste Version des DALI-Standards, bekannt als DALI 1.0. Dieser Standard definierte die Protokolle und elektrischen Eigenschaften von DALI-Systemen und ermöglichte die Entwicklung interoperabler Produkte zwischen verschiedenen Herstellern.

In den folgenden Jahren wurde der DALI-Standard aktualisiert und verfeinert, um neue Funktionen wie die Unterstützung mehrerer Steuergeräte, verbesserte Sicherheit und größere Skalierbarkeit aufzunehmen. Im Jahr 2012 veröffentlichte die IEC die neueste Version des DALI1-Standards, bekannt als IEC 62386, der heute in der Beleuchtungsindustrie weit verbreitet ist.

Seit der Veröffentlichung des ersten DALI-Standards hat die Technologie schnell an Popularität gewonnen und wird heute in kommerziellen und öffentlichen Räumen weit verbreitet eingesetzt. DALI-Dimmen ist besonders in energieeffizienten Gebäuden beliebt, wo eine präzise Steuerung der Beleuchtungsstärke zur Senkung des Energieverbrauchs und der Kosten beitragen kann.

DALI 2.0

DALI2 (2020) ist die neueste Version des DALI-Protokolls, das auf dem ursprünglichen DALI-Protokoll aufbaut und dieses verbessert.

Einer der Hauptunterschiede zwischen DALI und DALI2 ist die Anzahl der Geräte, die an ein System angeschlossen werden können. Das ursprüngliche DALI-Protokoll erlaubt bis zu 64 Geräte, während DALI2 bis zu 512 Geräte zulässt. Das bedeutet, dass DALI2 eine größere Anzahl von Leuchten und anderen Geräten in einem einzigen System steuern kann.

Der zweite Unterschied ist die Funktionalität. DALI2 bietet zusätzliche Funktionen wie Lichtszenen, CCT-Beleuchtung und RGB-Beleuchtung. DALI2 bietet auch eine bessere Unterstützung für Sensoren und andere Geräte, was eine fortschrittlichere Steuerung und Automatisierung ermöglicht.

Was die Sicherheit betrifft, so bietet DALI2 auch erweiterte Sicherheitsfunktionen wie sichere Firmware-Updates, sicheren Schlüsselaustausch und Kommunikationsverschlüsselung. Dies macht DALI2 widerstandsfähiger gegen Hackerangriffe und andere Sicherheitsbedrohungen.

Insgesamt ist DALI2 eine Verbesserung gegenüber dem ursprünglichen DALI-Protokoll. Es bietet mehr fortschrittliche Funktionen, eine größere Skalierbarkeit und eine verbesserte Sicherheit. Es ist außerdem abwärtskompatibel mit DALI, so dass Geräte, die das ursprüngliche DALI-Protokoll verwenden, weiterhin in einem DALI2-System eingesetzt werden können.

Was sind die wichtigsten Unterschiede zwischen DT6 und DT8?

Der DT6-Lichttransformator benötigt eine DALI-Adresse, um die Helligkeit einer Farbe der LEDs einzustellen.

Die DT8-Befehle und -Funktionen sind nur für die Farbsteuerung gedacht, aber die DT6-Funktionen können mit jedem DALI-LED-Treiber verwendet werden.

Sie können Teil 207, Teil 209 oder beide für einen farbwechselnden LED-Treiber verwenden.

Eine DALI-Adresse kann eine beliebige Anzahl von DT8-LED-Controllern steuern. Das bedeutet, dass eine einzige Adresse sowohl die Farbtemperatur als auch die Helligkeit des Lichts steuern kann. Bei DT6 wären für jede Farbe separate Adressen erforderlich.

Die gebräuchlichsten DT-Nummern sind:

DT6 LED-Steuergeräte Teil 207

DT8-Farbkontrollgeräte Teil 209

Kompatibilität zwischen Produkten

Die erste Version von DALI funktionierte nicht gut mit anderen Systemen. Es funktionierte nicht, weil das Protokoll zu begrenzt war und viele verschiedene Unternehmen versuchten, es zu verbessern, indem sie Funktionen hinzufügten, die nicht gut miteinander funktionierten.

Mit DALI2 wurde dieses Problem gelöst. DALI2 ist viel umfassender und hat viel mehr Funktionen als sein Vorgänger. Das bedeutet, dass bestimmte Hersteller keine Änderungen mehr an DALIii vornehmen können und alle DALI2-Geräte alle IEC62386-Normen erfüllen müssen.

Denken Sie daran, dass Sie mit DALI2 zwar auch ältere DALI-Komponenten verwenden können, aber nicht alles tun können, was Sie mit DALI2 tun können, da ältere DALI-Geräte nur begrenzte Befehle haben.

Wie wird ein DALI-Gerät gesteuert?

DALI-Installationen verwenden Standard-LED-Leuchten. Sie verwenden DALI-Empfängermodule und DALI-Transformatoren. Diese Komponenten sind über bidirektionale digitale DALI-Kommunikationsleitungen miteinander verbunden. Die Steuerzentrale kann alles sein, von einem Laptop bis hin zu einem High-Tech-Lichtsteuerpult.

Durch Fokussierung und Anpassung der Tastenkommandos können Sie eine einzelne Leuchte, eine Gruppe von Leuchten oder eine Beleuchtungszone steuern. Wenn Sie einen Schalter verwenden, können Sie alle Leuchten in derselben 'Gruppe' so programmieren, dass sie sich gleichzeitig einschalten oder ihre Farbe ändern.

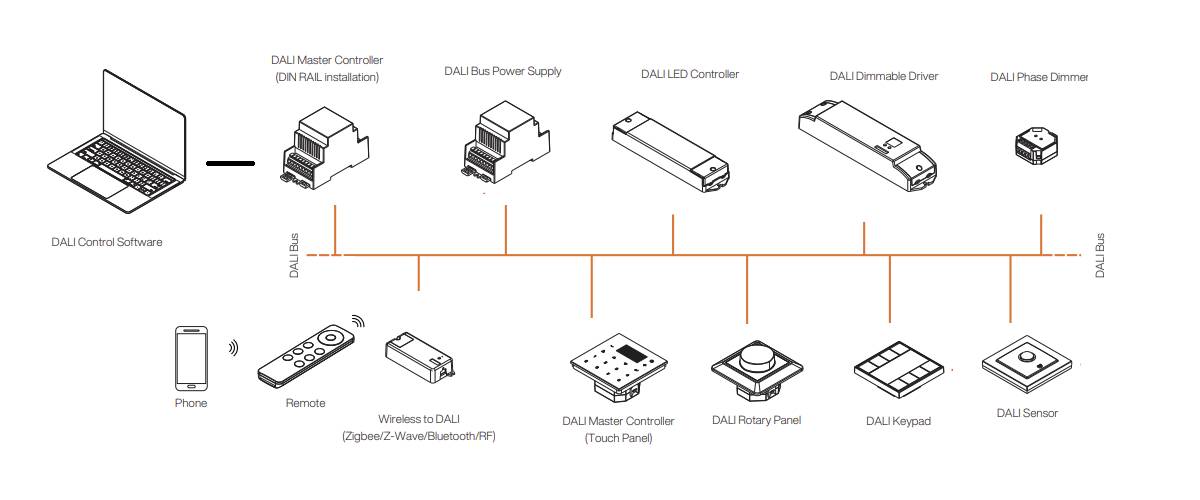

Was sind die Komponenten von DALI?

DALI (Digital Addressable Lighting Interface) ist eine Art von Beleuchtungssteuerungssystem, das eine präzise Steuerung der Intensität von einzelnen Leuchten oder Leuchtengruppen ermöglicht. Das System besteht aus mehreren Schlüsselkomponenten, darunter:

DALI-Master: Diese Geräte fungieren als Knotenpunkt des Systems und sind für das Senden von Befehlen an die Leuchten verantwortlich. Sie sind in der Regel mit einer Schnittstelle verbunden, z. B. mit einem an der Wand montierten Touchscreen oder einer Smartphone-App, über die der Benutzer die Beleuchtungsstärke einstellen kann.

DALI-Transformatoren oder -Controller: Diese Geräte sind für die Steuerung der Stromzufuhr zu den Leuchten verantwortlich und werden normalerweise in den Leuchten selbst installiert. Sie empfangen Befehle vom DALI-Controller und passen die Lichtleistung, die Lichtfarbe oder die Lichtfarbtemperatur entsprechend an. z.B. DALI-Dimmer.

DALI-Sensoren: Diese Geräte messen die Umgebungsbeleuchtung in einem Raum und können dazu verwendet werden, das Beleuchtungsniveau automatisch anzupassen, um eine optimale Sicht und Energieeffizienz zu gewährleisten. Sie können in einen DALI-Controller integriert oder als eigenständige Geräte installiert werden.

DALI-Netzteil: Ein DALI-Netzteil ist ein Gerät, das ein DALI-System mit Strom versorgt. Es ist eine separate Komponente, die mit dem DALI-Controller und den Leuchten verbunden ist.

DALI-Kommunikationskabel: Diese Kabelpaare verbinden die verschiedenen Komponenten eines DALI-Systems.

Was ist ein DALI-Bus (DALI BUS)?

In einem DALI-System sind ALLE Geräte und die Bus-Stromversorgung mit einem Zweidraht-Bus verbunden und tauschen Informationen aus. Dieses 2-Draht-System ist das Nervensystem des Beleuchtungssystems. Es sendet und empfängt alle Signale vom Controller zu den Leuchten und zurück. So wissen Sie vom Controller oder der Software des Geräts aus immer über den Status des Geräts Bescheid.

Der DALI-Bus muss mit Strom versorgt werden, um Daten zwischen Geräten zu senden. Er benötigt etwa 16V. Diese Geräte werden DALI-Netzteile genannt oder in vielen Fällen fungiert der DALI-Master auch als Stromversorgung für die Signalkabel.

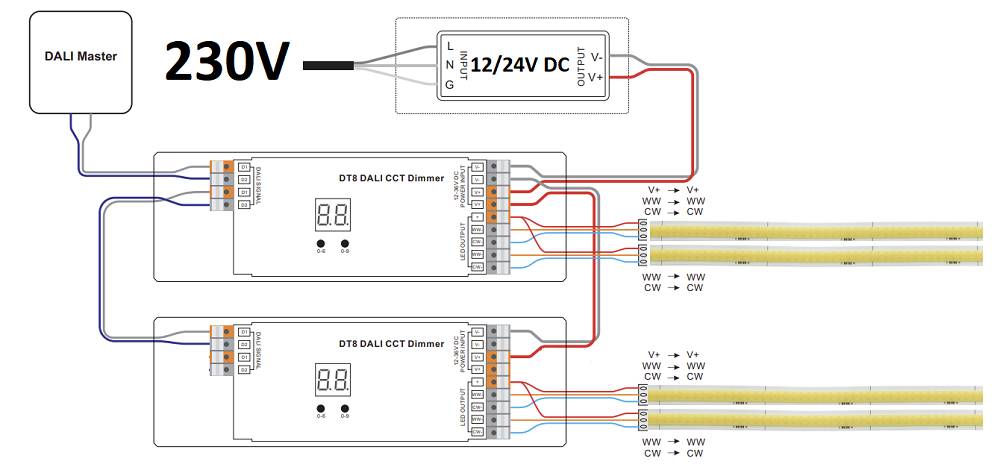

Wie werden DALI-Beleuchtungssysteme verkabelt?

Wie bereits erwähnt, können Sie digitale Signale mit nur zwei Drähten über den Bus senden. Die Kabel können entweder positiv oder negativ gepolt sein. Die meisten Steuergeräte funktionieren mit beiden. DALI-Systeme können mit einer normalen fünfadrigen Verkabelung verdrahtet werden, so dass kein besonderer Schutz erforderlich ist.

Da in einem DALI-System keine Verdrahtungsgruppen erforderlich sind, können Sie alle Drähte parallel an den Bus anschließen. Dies ist eine bedeutende Veränderung im Vergleich zu herkömmlichen Beleuchtungssystemen, da die vom Controller gesendeten Befehle alle Informationen enthalten, die zum Einschalten, Dimmen und Ändern der Farbe der Leuchten erforderlich sind.

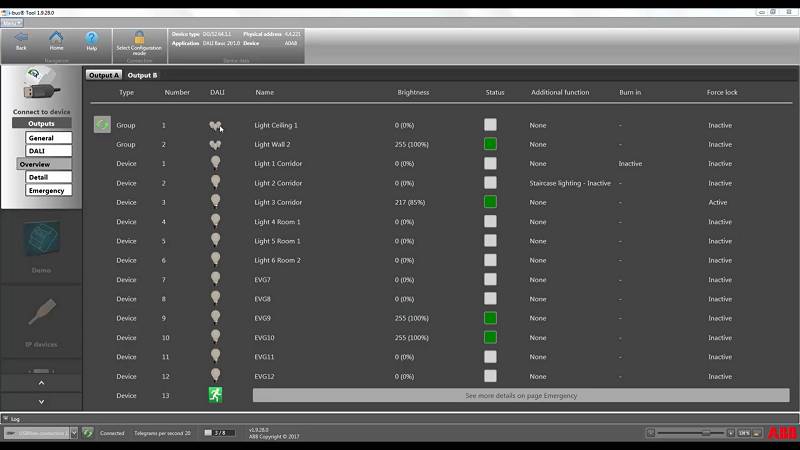

Sobald alles angeschlossen ist, kann die Dali-Software für die Arbeit mit dem System eingerichtet werden. Da das System flexibel ist, können Sie verschiedene Beleuchtungsszenarien und Programme erstellen und verwenden, ohne die physische Verkabelung zu ändern. Je nach Software und Anwendung kann diese Einrichtung einfach oder schwierig sein.

Wo werden DALI-Beleuchtungssysteme eingesetzt?

DALI ist eine Beleuchtungstechnologie, die modifiziert werden kann und preisgünstig ist. Diese Art von zentralisiertem Beleuchtungssystem ist am häufigsten in großen Geschäftsräumen zu finden (z.B. kann die Nacht- und Tagesbeleuchtung separat programmiert werden). DALI wird hauptsächlich in Unternehmen und großen Anlagen verwendet. Aber auch in den eigenen vier Wänden wird es zunehmend eingesetzt. In der Wohnung zum Beispiel zum Dimmen von LED-Leuchtbändern oder wenn Sie LED-Paneele und indirektes Licht für einen bestimmten Lagerraum wünschen.

DALI, TRIAC oder PUSHDIM?

Ein Triac-Dimmer funktioniert daher nur mit zwei Drähten, während ein DALI-Dimmer mindestens 4 Drähte benötigt. PUSHDIM kann oft auch mit nur zwei Drähten implementiert werden.

Das Dali2-System ermöglicht die Steuerung und das Dimmen von CCT-LEDs, aber Triac erlaubt nur das Dimmen, ebenso wie PUSHDIM.

Also Downlights, LED-Streifen, LED-Panel. Alle Lichtquellen eignen sich für alle Arten des Dimmens, aber der Transformator, den Sie für die LED-Leuchte wählen, bestimmt, wie sie gesteuert wird.

Zusammenfassung

DALI-Dimmen ist eine effiziente und flexible Lichtsteuerungstechnologie, die viele Vorteile gegenüber herkömmlichen analogen Dimmsystemen bietet. Allerdings kann sie teurer und komplexer in der Installation und Inbetriebnahme sein und erfordert spezielle Schulungen und Fachkenntnisse. Außerdem sind nicht alle Leuchten mit DALI-Dimmsystemen kompatibel und sie sind möglicherweise nicht in allen Ländern und Regionen verfügbar. Denken Sie sorgfältig über Ihre Bedürfnisse und Ihr Budget nach, bevor Sie entscheiden, ob DALI-Dimmen das Richtige für Sie ist.

https://www.youtube.com/embed/69Kxt8t2S30

Häufig gestellte Fragen über DALI
