Der Austausch des Talomatti-Systems ist eine der Beleuchtungsrenovierungen, bei denen die alte zentrale Steuerung durch eine moderne, zuverlässige und leicht erweiterbare Lösung ersetzt werden soll. In der Praxis bedeutet dies, dass die Talomatti-Zentrale entfernt und durch ein beleuchtungsgruppenspezifisches Steuerungssystem ersetzt wird, das sowohl mit Wandtastern als auch mit intelligenten Steuerungen arbeitet. Hier sind die Herausforderungen und Kosten der Nachrüstung.
Was ist Talomatti?

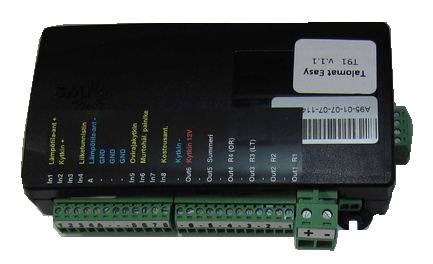

Der Talomatti ist im Wesentlichen eine "zentrale Steuerung" für die 12-V-Beleuchtung im Haus, die Beleuchtungsgruppen an einem Ort zusammenfasst und die Steuerung an sie verteilt. Die Idee ist die gleiche wie bei einem Gruppenschaltpult in einem Schaltschrank, aber für Niederspannungsbeleuchtung: Die Leuchten werden nicht "auf Licht geschaltet", sondern die zu den Leuchten führenden Drähte werden zum Talomatti-Schaltpult geführt, wo sie in Kanäle aufgeteilt und gedimmt werden.
In Bezug auf die Verkabelung bedeutet dies in der Regel zwei parallele "Netzwerke":
- Stromkabel (für 12VDC-Lampen)
Die Stromversorgung (Transformator) wandelt 230V in 12VDC um. Diese 12V werden zu Talomatti geleitet und von Talomatti an die Beleuchtungsgruppen weiterverteilt. Normalerweise hat jede Gruppe ihren eigenen Ausgang (Kanal), aber die Rückleitung (0V/GND) ist oft gemeinsam oder führt zumindest zum selben Punkt. - Steuerleitungen (von den Tasten zum Talomat)
Wandtasten übertragen normalerweise nicht den Strom der Leuchten, sondern fungieren als Steuersignale für den Talomat. Die Taste sendet einen "Befehl" (Ein/Aus, Dimmen) an den Talomatti, und der Talomatti übernimmt das eigentliche Dimmen der Leuchten. Wie PushDIM
Vereinfacht sieht das Talomatti-System wie folgt aus:
- 230V → Stromversorgung → 12V (+ und 0V) → Talomatti Bedienfeld
- Talomatti Kanäle → Beleuchtungsgruppen
- Tasten → mit Steuerdrähten zum Talomat
Dieser zentralisierte Ansatz funktioniert gut, solange die Verkabelung klar und dokumentiert ist. Die Herausforderung ergibt sich oft erst im Laufe der Jahre: Die Verkabelung für Tasten und Lichter kann in Kästen zusammengefasst worden sein, und 0V/GND kann beispielsweise an Stellen aufgeteilt oder verkettet sein, die nicht sofort ersichtlich sind. Wenn der Talomatti ausgebaut und durch mehrere separate Steuerungen ersetzt wird, können diese alten "gemeinsamen Drähte" und Kreuzungen als unerwartete Symptome auftauchen - deshalb ist bei einem Umbau des Talomatti das Aufspüren und Markieren der Kabel oft der wichtigste Schritt der gesamten Arbeit.
Talomatti kann mehr als nur die Beleuchtung steuern
Wenn der Talomatti als Haussteuerung (HVAC) installiert ist und in allen anderen Bereichen funktioniert, wird er an Ort und Stelle belassen. Nur die Beleuchtungssteuerung wird herausgenommen.
Ist die Erneuerung von Talomat pünktlich?
Für die Erneuerung eines Talomat gibt es in der Regel zwei Gründe. Das System fällt aus oder es besteht die Notwendigkeit, es zu modernisieren (intelligente Steuerung, Szenenfunktionen, App-Steuerung).
Die Herausforderung besteht darin, dass es sich um ein Produkt eines einzigen Herstellers handelt und es keine Ersatzteile gibt. Wenn Probleme auftreten, Sie nicht die richtigen Leute finden und das Gerät nicht mehr warten können, ist es an der Zeit, es zu ersetzen.
In beiden Fällen wird die gleiche Entscheidung getroffen: die Talomatti Zentrale wird entfernt und durch eine dezentrale Steuerung pro Beleuchtungsgruppe ersetzt.
Häufige Stolpersteine: Verkabelung, GND und "Geisterkontrollen"
Das Problem könnte also sein, dass in der Verkabelung des Hauses GND/0V "irgendwo auf dem Weg" zwischen den Tasten und den Lampen auf eine Weise verteilt ist, die in den Zeichnungen nicht sichtbar ist. Wenn an seiner Stelle eine Steuerung vom Typ PushDim eingeführt wird, kann das folgende Folgen haben:
- das Drücken einer Taste steuert auch die andere Gruppe (Cross-Control)
- es gibt Blackouts/Ghosting in der zweiten Gruppe
- Das Ändern der Polarität (+ und GND gekreuzt) "repariert" nichts, sondern verhindert in der Regel den Betrieb vollständig (Geräte sind polaritätsempfindlich)
Eine wichtige Faustregel: Das Problem ist nicht "gemeinsame 0V im Prinzip", sondern gemeinsame 0V an der falschen Stelle / im falschen Pfad, wodurch sich Laststrom und Steuersollwert gegenseitig verwirren.
Talomatti Zentrum raus, alte Verkabelung recycelt
Der Grundgedanke der Erneuerung ist klar:
- Das Talomatti Zentrum wird vollständig abgeschafft
- die alte Verkabelung so weit wie vernünftig und sicher möglich zu nutzen
- Die Gruppensteuerung wird von modernen Empfängern übernommen, so dass das System einfacher zu erweitern und zu warten ist.
Lösung: intelligente Zigbee 12V PushDIM-Steuerungen
Ein guter Ersatz VaLO Zigbee LED-Empfänger 12-36V, für monochrome LED-Streifen, 8A. Er wird zwischen der Stromversorgung (Trafo) und der LED-Last montiert und wird von der Sekundärseite gesteuert - d.h. der Trafo muss nicht dimmbar sein.
Wichtige Punkte für die Praxis:
- Zigbee-Controller funktioniert für 12-36V DC-Beleuchtung
- die Last pro Gruppe beträgt 8A (Leistung abhängig von der Spannung), d.h. bei 12V 96W pro Gruppe.
- der Empfänger kann über einen Zigbee-Hub und eine App gesteuert werden, und das System ermöglicht auch die Steuerung per Knopfdruck (je nach Ziel und Implementierung)
Das Ziel ist es, das alltägliche Leben einfach zu halten, daher verwenden diese Controller immer noch die alten Impulstasten (Federtasten).
Schritte und "Feldlogik": wie Sie dies in geordneter Weise tun
Wenn die alte Verkabelung verwendet wird, gehen wir in der folgenden Reihenfolge vor:
- Freimachen und Markieren von Kabeln (das braucht Zeit - manchmal erstaunlich viel Zeit)
- Eliminierung des Farmtores und Ersatz durch einen klaren Verteilungspunkt (0V-Schiene / Gruppenausgänge)
- Gruppe für Gruppe: ein Empfänger, eine Last, eine Kontrolle → Test → weiter
- Kontinuierliche Überprüfung: dass der "GND" der Tasten nicht irgendwo in der Box so mit dem Rückleiter verbunden ist, dass eine Querverbindung zwischen den beiden Gruppen entsteht
Wenn das Phänomen "ein Push schaltet den anderen aus" bei der Installation auftritt, ist dies fast immer ein Zeichen dafür, dass die Ausgänge des Steuerkreises (GND) und die Rückleitungen des Lastkreises (Impulse) nicht ordnungsgemäß getrennt sind (oder die beiden Controller teilen sich einen Steuerrückleitungsweg). In diesem Fall liegt die Lösung in der Regel in den Verbindungspunkten und der Topologie der Verkabelung und nicht in einer zeitaufwändigen "Drahtumkehr" auf der Empfängerseite.
Ein weiterer wichtiger Punkt ist die Überprüfung, dass keine Spannung von den Transformatoren zu den Schaltern kommt, d.h. keine 12V Spannung irgendwo anders als bei den Lampen.
Wurm auf dem Bauernhof, Kosten der Erneuerung
Der größte Kosten- und Zeitaufwand für den Austausch ist also nicht der Austausch der Geräte selbst, sondern die Beseitigung der alten Verkabelung. An vielen Orten sind die GND/0V von Tasten und Lampen in einem der Hauskästen gemeinsam oder über Kreuz verbunden, was zu PushDim-Steuerungssymptomen wie "eine Taste schaltet eine andere aus" führen kann. Eine Housewarming-Reparatur beginnt also immer mit dem Aufspüren der Kabel, ihrer Markierung und der Erstellung eines logischen Verteilerpunkts. Diese Arbeit dauert zwischen 1 und 40 Stunden, je nachdem, wie gut der vorherige Installateur die Verkabelung in der Mitte markiert hat und natürlich je nach Größe des Hauses.
Sobald die alte Verkabelung zugeordnet ist, sollte der Talomat durch intelligente Zigbee 12V PushDim-Controller ersetzt werden, damit das System sowohl mit den alten PushDim-Tasten als auch mit der gewünschten Zigbee-Anwendung (wie Azoula, Philips Hue oder ähnlichem) funktioniert.
Kostengünstige Lösung - Zigbee-Tasten
Wenn das Ziel darin besteht, die Arbeitszeit auf der Baustelle zu minimieren und Überraschungen bei der Verkabelung zu vermeiden, ist der schnellste Weg oft der direkte Wechsel von herkömmlichen Tasten zu drahtlosen Zigbee-Schaltern. Je nach Schaltermodell werden sie direkt mit 8A-Empfängern gekoppelt oder in einer Szene programmiert und auf den Schaltern gespeichert. Das heißt, die Verkabelung der Tasten wird gelöst und die Schalterdosen werden mit neuen Tasten bestückt.
Jede Ausgangslage muss geklärt sein, um unangenehme Überraschungen bei den Kosten zu vermeiden!
Tasten mit direkter Kopplung
Die Empfänger befinden sich daher in der Regel am Platz des Talomaten in der Stromzentrale. Direkt gekoppelte Tasten sprechen daher direkt und drahtlos mit dem Empfänger. In einem kleineren Haus funktioniert das gut, da die Reichweite der Tasten 10-20 Meter beträgt. Das heißt, der Knopf an der Wand kommuniziert mit dem Empfänger in der Zentrale.

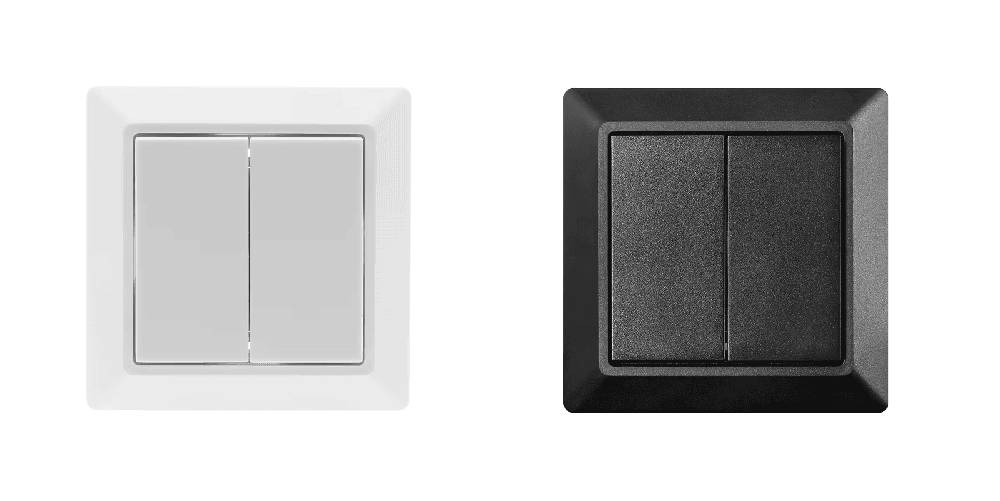

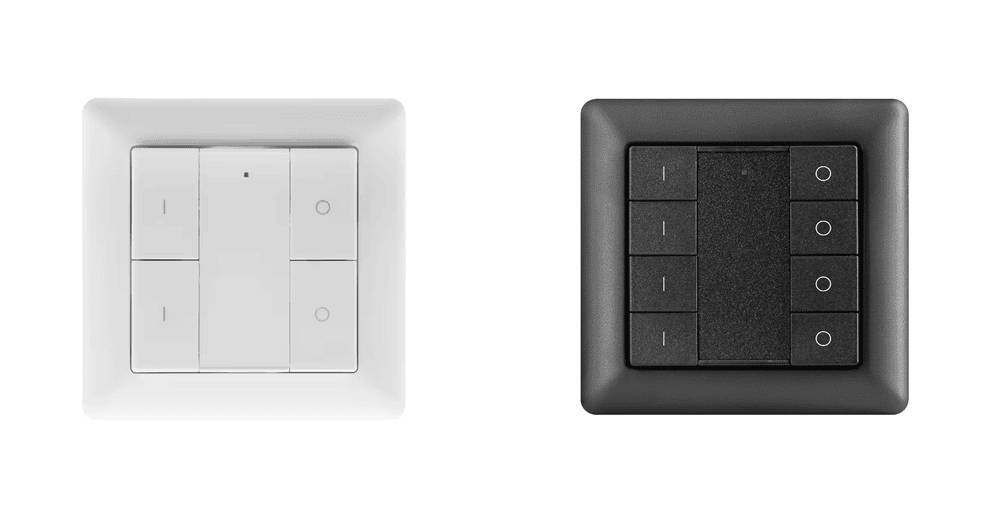

Die Wand kann daher mit weißen oder schwarzen Knöpfen passend zu den Perus 55mm Rahmen ausgestattet werden. Für eine, zwei oder vier Lampen. Oder mehr als eine übereinander.
Die Herausforderung bei der direkten Kopplung besteht in einem größeren Haus oder einem Steinhaus, wo das Signal nicht durchkommt, wenn die Zentrale und der Knopf weit voneinander entfernt sind.
Tasten für die Situation (Szene)
Alles kann auch über die App programmiert werden. Installation von Szenentasten an der Wand, deren Funktion in der Anwendung definiert wird. Die Taste ist immer mit einem Ökosystem verbunden, das sich auf einen im lokalen Netzwerk der Wohnung installierten HUB konzentriert.
Die beliebtesten in Finnland sind Azoula oder Philips HUE.
Der Vorteil dieses Systems ist eine eindeutige Taste pro Raum und eine intelligente Automatisierung der Beleuchtung.
Das heißt, es kann eine Automatisierung im Hintergrund laufen, die das Licht zur gewünschten Zeit ein-, dimmt oder ausschaltet. In der App können Sie also Ihre eigenen Automatisierungen erstellen, Bewegungssensoren hinzufügen (drahtlos!) und Situationen schaffen.
Die Situationen sind Beleuchtungseinstellungen, die Sie nach eigenem Ermessen erstellen. Zum Beispiel:
- Reinigung -> alle Lichter an, 100% Leistung
- Abends -> schalten Sie einfach die Spots und 60% Leistung ein
- Nacht -> nur ein gewünschtes Licht bei 5% Leistung an
- Heim/Auswärts-Situationen
Diese erstellten Situationen können also auch in Schaltflächen gespeichert werden und die Schaltfläche kann an eine beliebige Stelle verschoben werden.
Bei dieser Lösung fungiert der HUB als Knotenpunkt, der Befehle empfängt und an Tasten und Empfänger sendet. Er befindet sich oft in der Mitte der Wohnung, so dass er in alle Richtungen zuverlässig funktioniert.
Beispiel für die Kosten eines Austauschs vom Bauernhof zum Tisch
Einfacher Fall, kein Hirn
5 Räume, 8 Gruppen von Leuchten. Die Verkabelung ist klar gekennzeichnet und es gibt keine "gestohlenen" Drähte, keine zusätzlichen Installationen und keine nachträglichen Überraschungen. Es werden alte Knöpfe verwendet.
Arbeit 8 Stunden á 65,00€
8 Empfänge á 40,00€
Gesamt 840,00€
Schwieriger Fall, keine Intelligenz
5 Räume, 8 Gruppen von Leuchten. Die Verkabelung muss noch geklärt werden. Die alten Knöpfe werden verwendet.
Arbeit 40 Stunden á 65,00€
8 Empfänge á 40,00€
Gesamt 2920,00€
Kabellose Tasten, einfaches Gehäuse
5 Räume, 8 Gruppen von Leuchten. Die Verkabelung ist klar und es werden Zigbee-Tasten verwendet. Lokale Kopplung, keine App
Arbeit 8 Stunden á 65,00€
8 Empfänger á 40,00€
5 Zigbee Tasten á 80,00€
Gesamt 1240,00€
Kabellose Tasten, ein schwieriger Fall
5 Räume, 8 Gruppen von Leuchten. Für die Leuchten muss die Verkabelung geregelt werden. Es werden Zigbee-Tasten verwendet. Automatisierung, Scenet, etc.
Arbeit 20 Stunden á 65,00€
8 Empfänger á 40,00€
5 Zigbee Tasten á 80,00€
1 Zigbee HUB 99,00€
Gesamt 2199,00€
Zusammenfassung
Er kann klein oder groß sein. Es gibt drei Dinge, die Sie tun können, um Ihren Talomat-Ersatz in Ordnung zu halten:
- eine ordentliche Kabelvermessung durchgeführt wird (und dafür Zeit eingeplant wird - manchmal sogar ein oder zwei Arbeitstage)
- Das Talomatti Zentrum wird abgeschafft und die Gruppen werden gestrafft
- Die Steuerung wird mit Zigbee 12V PushDIM-Empfängern und Legacy-Tasten ODER mit der gewünschten Anwendung und drahtlosen Schaltern realisiert.
