Farbtemperaturgesteuerte oder CCT-Beleuchtung ist sehr populär. Fast jedes Haus, das wir entwerfen, wird mit einer anpassbaren Beleuchtung ausgestattet, und es gibt einige Verwirrung, wenn es um die Berechnung der Leistung geht. In diesem Artikel erfahren Sie, wie die tatsächliche Leistung von CCT-LED-Spots und -Panels gemessen wird.
Warum sollten Sie die tatsächliche Leistung von CCT-LED-Leuchten messen?
Oft wird die Wattzahl einer Leuchte nur mit einer Farbtemperatur angegeben (z.B. "9W"), aber CCT-Leuchten haben sowohl einen warmen als auch einen kalten LED-Kreislauf. Wenn beide LED-Kreise ohne CCT-Transformator gleichzeitig leuchten, kann die Leistungsaufnahme bis zu doppelt so hoch sein. Der CCT-Transformator teilt die Leistung des warmen und des kalten LED-Kreises so auf, dass sie konstant bleibt.
Falsch eingesetzt ist ein 9W CCT-Spot effektiv ein 18W-Gerät - in diesem Fall würden sowohl die warmen als auch die kalten LEDs gleichzeitig mit voller Leistung leuchten.
Dies ist nicht nur ein theoretisches Risiko - die Elektronik des Geräts kann durch zu viel Strom beschädigt werden, wenn die Steuerung nicht für diese Verwendung ausgelegt ist. CCT-Spots und -Panels zeigen daher standardmäßig die richtige Eingangsleistung an.
CCT LED-Strahler - Aktuelle Messergebnisse
Nachstehend finden Sie eine Tabelle mit den vier empfohlenen CCT-Spots. Jeder wird bei drei verschiedenen Farbtemperaturen gemessen.
HINWEIS! Spot R023, R033 und SQ033 wurden mit einem Opaldiffusor gemessen. Der Diffusor kann entfernt werden, wodurch sich die Gesamtlichtleistung um +10-15% erhöht, der Lichtkegel verengt wird und das Licht weiter reicht (Lux in 1 m Entfernung). Alle diese Leuchten zeichnen sich durch eine eingebaute Lichtquelle aus.
Der 023 Spot hat eine mattierte Glaslinse, die nicht entfernt werden kann. Bei dem Modell 023 befindet sich die Lichtquelle auf der Oberfläche.
Alle Messungen werden mit einem Zigbee CCT-Controller durchgeführt.
Produkt
Farbtemperatur
Leistung (W)
Lichtleistung (lm)
CRI
R9
Lux 1m
Wirkungsgrad (lm/W)
023
Warmes Weiß
9.3
577
97
99
750
62
Neutral weiß
9.3
688
95
96
891
74
Kaltes Weiß
9.3
799
92
92
1032
85
R023
Warmes Weiß
9.1
481
98
99
196
53
Neutral weiß
9.1
563
95
96
229
62
Kaltes Weiß
9.1
645
92
92
262
71
R033
Warmes Weiß
9.4
683
90
90
266
73
Neutral weiß
9.4
744
91
91
289
80
Kaltes Weiß
9.4
804
91
92
311
86
SQ033
Warmes Weiß
9.1
558
90
90
207
61
Neutral weiß
9.1
639
91
92
236
70
Kaltes Weiß
9.1
719
91
94
265
78
Was können wir aus den Ergebnissen der LED-Spots lernen?
Alle Spots bleiben bei 9,1-9,4 W - das bedeutet, dass der Controller für jeweils einen Stromkreis ausgelegt ist.
Kaltes Licht erzeugt bis zu 40% mehr Licht als warmes Licht, weil es einen höheren Wirkungsgrad hat.
Alle Strahler erreichen einen CRI von über 90 - eine ausgezeichnete Wahl für den Einsatz in Innenräumen und für die Farbgenauigkeit.

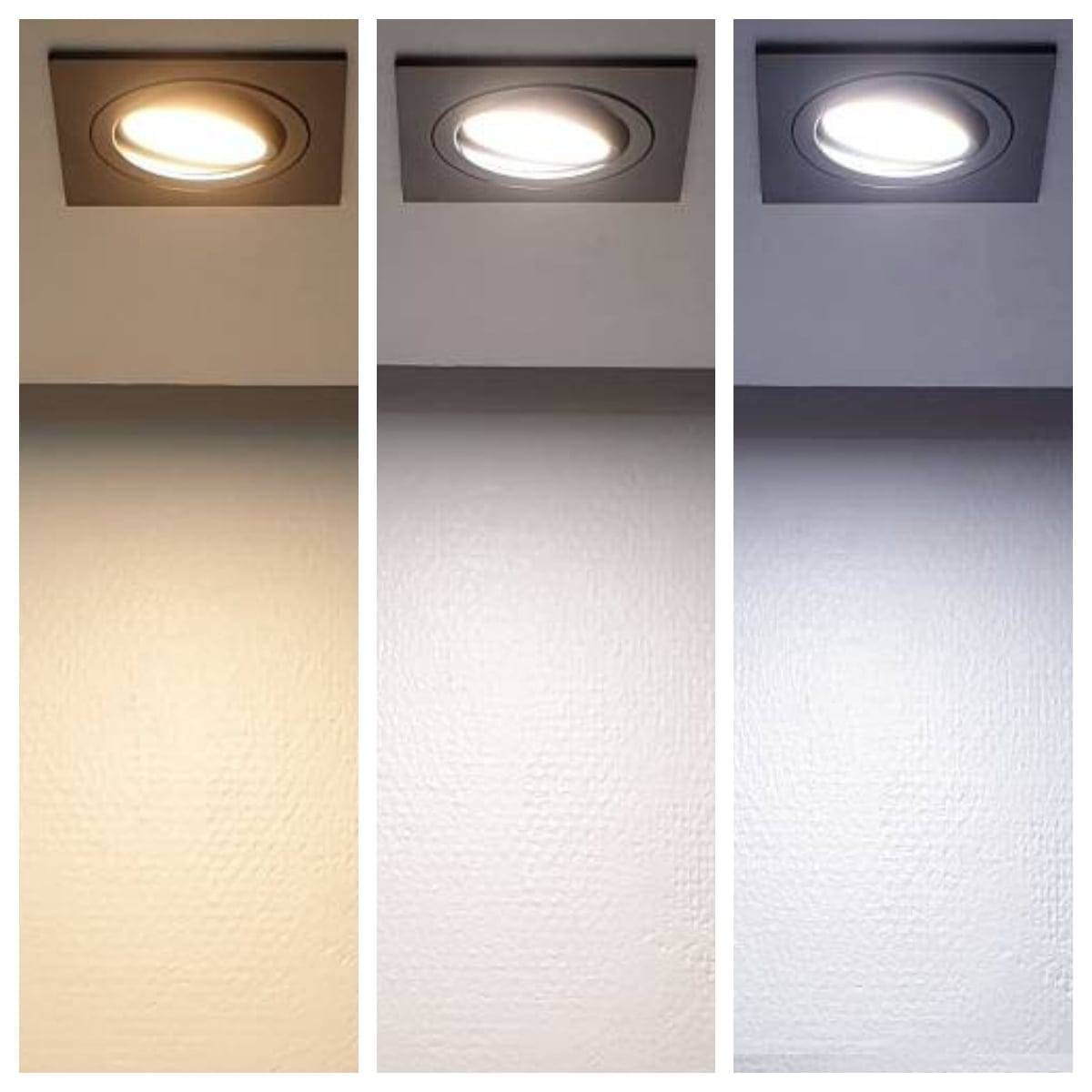

Von links nach rechts, die Strahler sind in 2700 Kelvin, warmweiß, 4000K neutralweiß, 6000K Tageslicht. HINWEIS! Die Farbeffekte des Lichts kommen auf dem Foto und nebeneinander besonders gut zur Geltung.
CCT LED-Panels - Aktuelle Messergebnisse
Im Folgenden finden Sie die Messergebnisse für alle getesteten Platten. Es sind verschiedene Größen enthalten (ø120 → 300x300 mm)
Alle Messungen werden mit einem Zigbee CCT-Controller durchgeführt.
Produkt
Farbtemperatur
Leistung (W)
Lichtleistung (lm)
CCT (K)
CRI
R9
Lux 1m
Wirkungsgrad (lm/W)
Winkel des Scheinwerfers (°)
Decke ø120
Warmes Weiß
6.5
477
3235
98
99
155
74
124
Neutral weiß
6.5
486
4236
98
94
158
75
124
Kaltes Weiß
6.5
495
5236
99
92
161
76
124
Decke ø160
Warmes Weiß
9.6
796
2658
97
99
243
83
129
Neutral weiß
9.6
871
4624
97
95
266
91
129
Kaltes Weiß
9.6
945
6589
97
90
289
99
129
Decke ø200
Warmes Weiß
15.2
1282
2896
98
99
403
85
127
Neutral weiß
15.4
1368
4192
98
99
430
90
127
Kaltes Weiß
15.6
1453
5488
98
98
456
95
127
Tafel 300x300
Warmes Weiß
15.6
1355
2736
97
987
379
87
131
Neutral weiß
15.6
1488
4617
97
98
405
96
131
Kaltes Weiß
15.6
1621
6498
97
98
431
104
131
Panels: Was sagen uns die Daten?
Bei CCT-Panels hängt der Stromverbrauch eindeutig von den einzelnen LED-Schaltkreisen ab, nicht von der Summe der Schaltkreise.
Der Wirkungsgrad ist etwas besser als der von Spots.
Der CRI liegt bei fast allen Werten über 97, was sie ideal für die Aufgabenbeleuchtung macht.

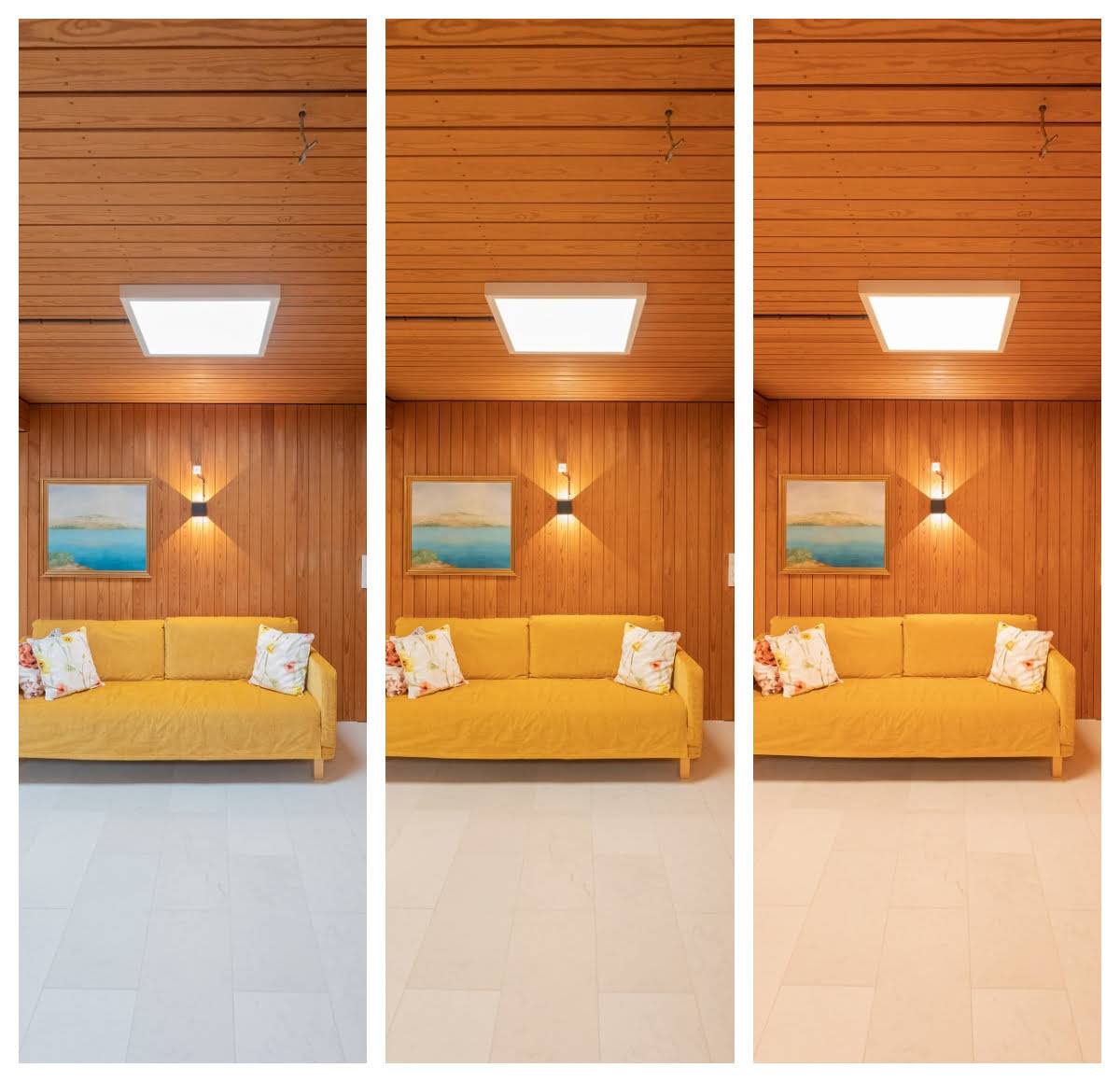

In einem holzgetäfelten Raum ändern sich die Farbtöne des Holzes und des Fußbodens dramatisch, je nachdem, welche Schattierung des weißen Lichts Sie durch die Paneele einstellen.

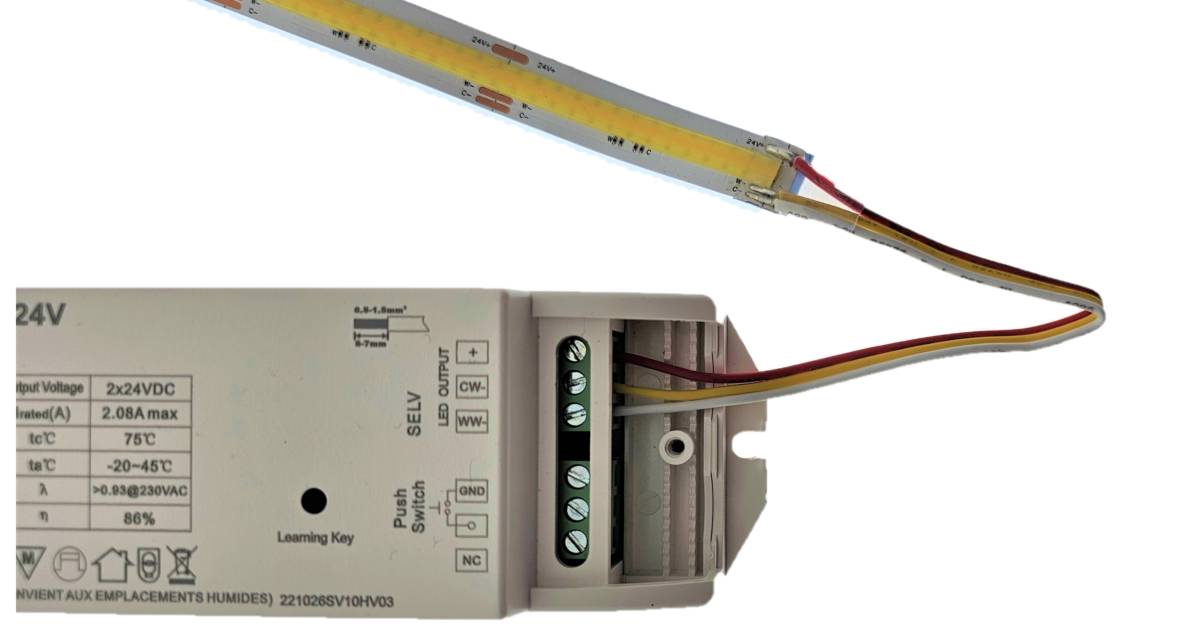

Selbst wenn die Steuerung dies für kurze Zeit zulässt, führt eine kontinuierliche 2-fache Belastung zu einer Überhitzung und zum Ausfall der Komponenten. Schließen Sie also niemals heiß und kalt an dieselbe Klemme an. Die Steuerung sollte mit Transformatoren und Drosseln erfolgen, die für die CCT-Steuerung ausgelegt sind. Das Bild zeigt einen CCT-Led-Lichtstreifen mit der gleichen Verkabelung wie CCT-Spots oder CCT-Panels.
Wenn Sie die Farbe nur einmal standardisieren und keine Bedienelemente verwenden möchten, können Sie einen Schiebeschalter dazwischen schalten, um den Farbton zu wählen.

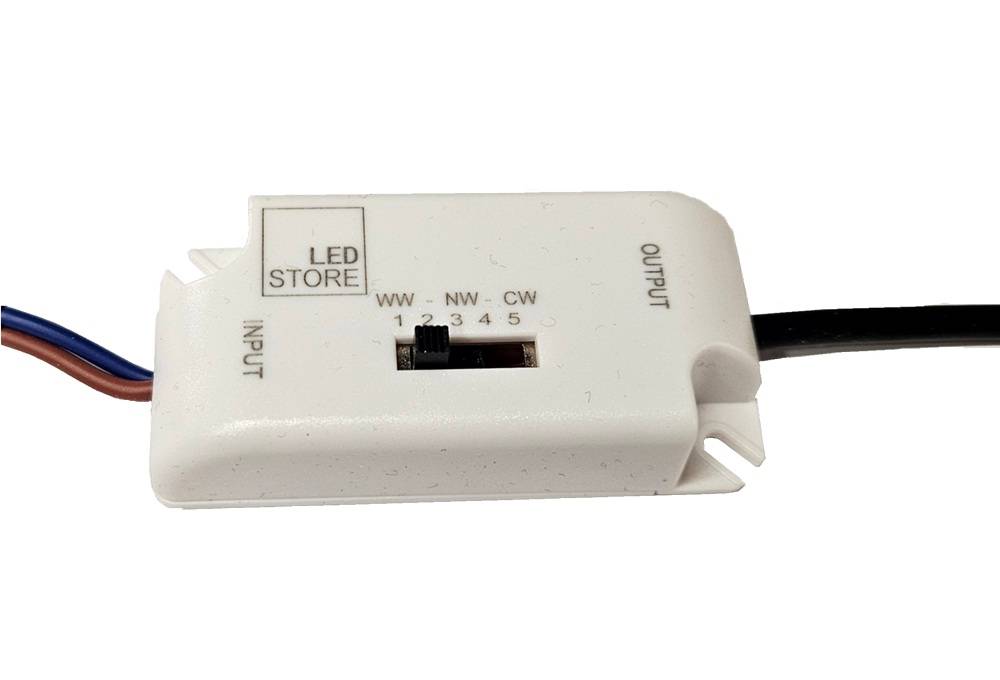

CCT-Schiebeschalter zur Einstellung der Farbtemperatur während der Installation.
Häufig gestellte Fragen (FAQ)
Warum ist eine CCT-Leuchte nicht doppelt so leistungsstark, obwohl sie über zwei LED-Schaltkreise verfügt?
Denn der Controller teilt die Leistung der Stromkreise auf - das verhindert eine Überlastung.
Ist kaltes Licht immer effizienter als warmes Licht?
Ja, typischerweise erzeugt kaltes Licht (5000-6500K) mehr Licht bei gleicher Wattzahl (5-15%).
Kann ich kaltes und warmes Licht in einem neutralen Farbton kombinieren?
Direkt zu ET! Nur mit einem speziellen Controller, der den Strom für den LED-Stromkreis begrenzt. Andernfalls werden Sie den LED-Stromkreis durch Überlastung zerstören.
Wie haben Sie die Werte gemessen?
Alle Werte wurden in einem Abstand von 1 m mit einem kalibrierten Photometer gemessen.
Welche Leuchte ist für eine präzise Arbeitsbeleuchtung geeignet?
CRI auswählen >95 und einen hohen Lux-Wert - zum Beispiel ein 300x300 Panel oder 023 Spot.
Was passiert, wenn ich eine CCT-Leuchte überlaste?
Überhitzung und Bruch
Zusammenfassung
CCT-Leuchten bieten Einstellbarkeit und genaue Farbwiedergabe.
Die Lichtstärke wird durch den Öffnungswinkel des Objektivs beeinflusst, auch wenn die Lichtstärke die gleiche ist.
Eine gut durchdachte Beleuchtung ist immer die beste Lösung für Ihr Zuhause, Ihr Büro und öffentliche Räume.
