Der DALI-Transformator ist eine intelligente Komponente, die die digitale Steuerung verschiedener Arten von LED-Lasten wie RGB-, CCT- oder monochromen Leuchten ermöglicht. In diesem Leitfaden gehen wir auf die Funktionen und Modusoptionen des DALI-Transformators von LedStore ein und zeigen Ihnen, wie Sie ihn verwenden können.
Was ist ein DALI-Transformator und wofür wird er verwendet?
Grundlagen: wofür DALI steht
DALI (Digital Addressable Lighting Interface) ist ein internationaler Beleuchtungssteuerungsstandard, mit dem jede Leuchte individuell benannt und gesteuert werden kann. Er bietet eine energieeffiziente, intelligente und skalierbare Lösung für die Beleuchtungssteuerung.
Die Rolle des Transformators in einem DALI-System
Der DALI-Transformator fungiert sowohl als Stromversorger als auch als Kommunikationseinheit. Er wandelt die Netzspannung für die LED-Leuchten um und überträgt die DALI-Befehle vom Steuerungssystem an die Leuchten. Mit einem 4-Kanal-Transformator DT8 mit 200 W können Sie beispielsweise eine RGBW- oder CCT-Beleuchtung von einem einzigen Gerät aus steuern.
DT6 und DT8: Was ist der Unterschied?
DALI Gerätetyp 6 (DT6)
DT6 steuert monochrome LED-Leuchten. Jeder Kanal benötigt seine eigene DALI-Adresse. Geeignet für Situationen, in denen jede Leuchte unabhängig arbeitet und keine Farbe erforderlich ist.
DALI Gerätetyp 8 (DT8)
Mit DT8 können Sie Farben oder Farbtemperatur mit einer einzigen DALI-Adresse steuern. Das macht das System einfacher und effizienter, insbesondere bei der Steuerung von Farbe und einstellbarem weißen Licht.
Übersicht der DALI-Transformator-LED-Kanäle und Leistungsaufnahme
4-Kanal-System und Belastbarkeit
Der Transformator hat vier Ausgänge (z.B. R, G, B, W), die zur Steuerung von mehrkanaligen LED-Streifen verwendet werden können. Die Gesamtleistung kann bis zu 200W betragen (z.B. 4x50W).
Bedeutungen der Farbkanäle
- R - Rot
- G - Grün
- B - Blau
- W - Weiß (oder WW/CW)
Verkabelung und Verdrahtung
Im Handbuch finden Sie die Schaltpläne: RGB, Tc, XY, R9 haben alle unterschiedliche Anschlüsse. Verdrahtung von oben nach unten:
- Orange +
- Orange +
- Grau 1/R/WW
- Grau 2/G/CW
- Grau 3/B/WW
- Grau 4/W/CW
Betriebsmodi: 7c, Tc, R9, H5, t6, XY, erklärt

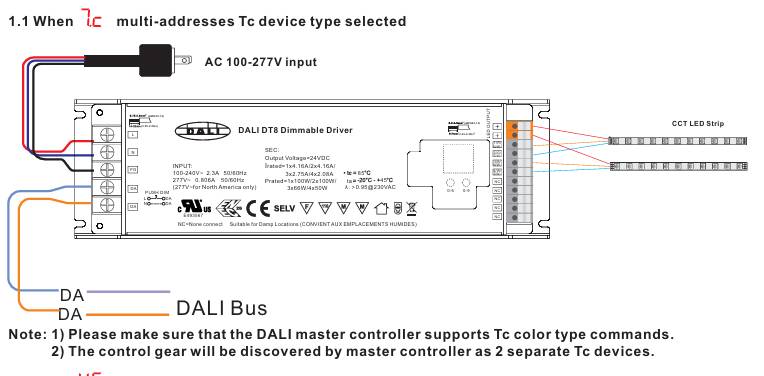

7c - Zwei CCT-Lasten an einem Transformator
Steuert zwei separate einstellbare Tc CCT-Leuchten mit unterschiedlichen DALI-Adressen. Gut geeignet für Räume, in denen mehrere CCT-Lichtquellen unterschiedlich gesteuert werden müssen. Kanäle 1+2 und 3+4 (2 Adressen)

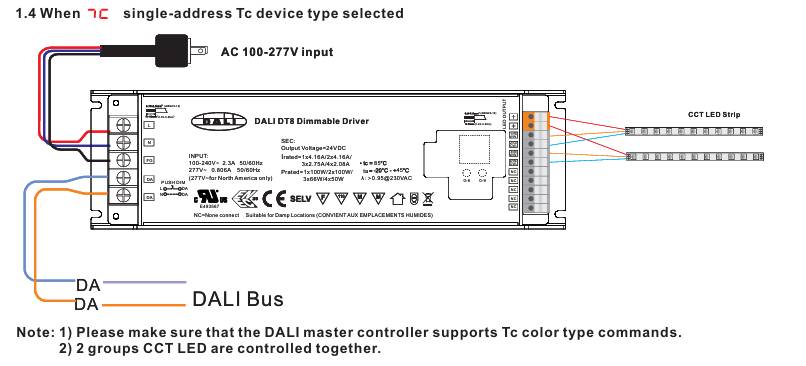

Tc - Farbtemperatursteuerung mit einer DALI-Adresse
Steuert die warm- und kaltweiße LED mit einer einzigen Adresse. Kanäle 1+2 und 3+4 (1 Adresse)

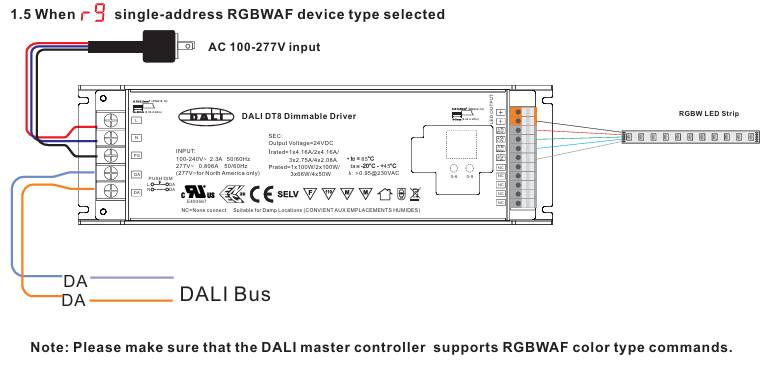

r9 - RGBWAF-Farbmanagement
Ein Sechs-Kanal-Modus, in dem RGBWAF-Leuchten über eine einzige Adresse verwaltet werden. Geeignet für präzises Farbmanagement in Ausstellungsräumen, Theatern usw. Kanäle 1-4 RGBW (1 Adresse)

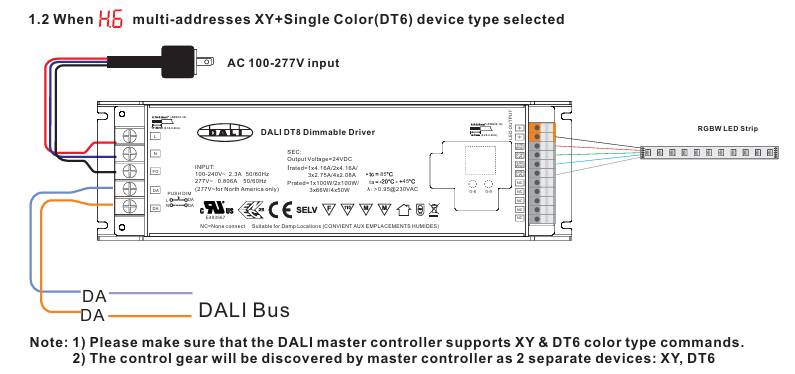

H6 - Kombinierter Modus RGB + Monochrom
Verwendet zwei Anzeigen: eine für RGB-Lichter und eine für monochrome LEDs. Kombiniert Farben und allgemeine Beleuchtung in einem System. Kanäle 1+2+3 RGB und 4 W, (2 Adressen)

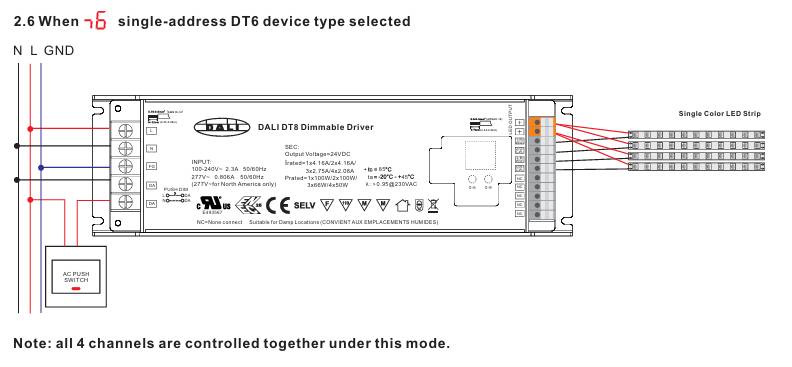

t6 - Monochrome LED-Steuerung
Traditioneller Platz für monochrome LED-Streifen. Jeder Kanal geht an dieselbe Adresse. Geeignet für einfache Installationen. 1-4 Kanäle (1 Adresse).
XY - RGB-Farbsteuerung
Verwendet CIE 1931 Farbkoordinaten zur Steuerung von RGB-Farben mit einer einzigen DALI-Adresse. Bietet natürlichere Farbübergänge als traditionelles RGB. Erfordert Feature-Unterstützung vom Master. Kanäle 1-4 (1 Adresse)
Tabelle
| Weltraum | Funktion | DALI-Adressen | Am besten geeignet für |
|---|---|---|---|
| 7C | 2x CCT-Steuerung | 2 | Für die Verwaltung von separaten CCT-Bereichen |
| R9 | RGBWAF-Farben | 1 | Akkurate Farbwiedergabe |
| H5 | RGB + monochrom | 2 | Vielseitige Beleuchtung mit einem Gerät |
| t6 | Monochrome LED | 1-4 | Grundlegende Installationen |
| XY | RGB-Farbsteuerung | 1 | Häufigste Farbsteuerung |
| Tc | CCT-Anpassung | 1 | Büroräume, Wohnungen, Wohlbefinden |
Lastauswahl und Kanalverteilung
Zum Beispiel werden im Tc-Modus 2 Kanäle verwendet (WW + CW), im XY-Modus 3 (R+G+B), im R9-Modus 4-6 Kanäle.
DALI-Transformatoren können 100 W pro Kanal aushalten, allerdings ist die angegebene Gesamtlastdauer des Transformators zu beachten.
100W = 1x100W, 2x50W oder 4x25W
200W = 1x100W, 2x100W oder 4x50W
12-48V Treiber = 5x120W (Unterstützt auch RGB + CCT rc Modus, 2 Adressen)
undefined
Schritt-für-Schritt-Programmierung des DALI-Transformators
Geräteprofilauswahl für LedStore DALI-Transformatoren
- Drücken Sie beide Tasten gleichzeitig, bis die Anzeige blinkt.
- Durchsuchen der Modi (7C, r9, t6, XY, H5, Tc, etc.)
- Halten Sie beide Tasten gedrückt, um den Modus zu wählen.
- Starten Sie den Transformator neu (normalerweise)
Einstellen der DALI-Adresse
- Halten Sie die linke Taste gedrückt, bis die Zahlen zu blinken beginnen.
- Stellen Sie die Einheiten und Zehner getrennt ein.
- Drücken und halten Sie die Taste, um die Adresse zu speichern.
DALI-Adressprogrammierung mit DALI-Master
Der Transformator kann auch automatisch zugewiesen werden, indem der DALI-Master so programmiert wird, dass er 1 oder 2 Geräte basierend auf dem eingestellten Betriebsmodus identifiziert.

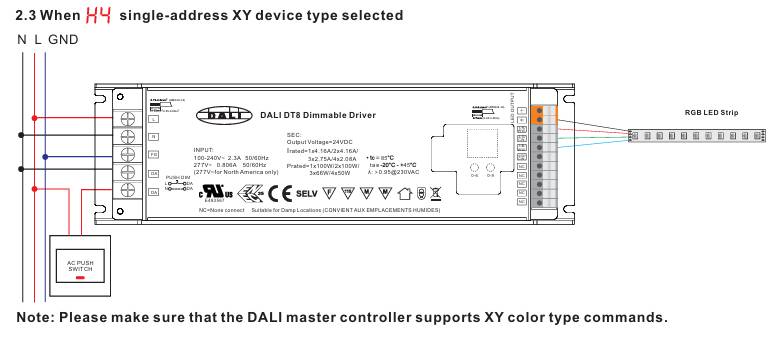

Verwendung mit Push-Dimmer
Der 100W und 200W LedStore DALI-Transformator kann auch mit dem traditionellen PUSHDIM-Taster gesteuert werden! Das bedeutet, dass Sie mit einem herkömmlichen Druckknopfschalter dimmen und die Lichttemperatur einstellen können. Unterstützt monochrome, CCT- und RGB-Funktionen. NICHT RGBW.
PUSHDIM-Funktionen
- Klicken = EIN/AUS
- Lang drücken = Helligkeit einstellen
- Doppelklick = Wechsel zu CCT-Ton oder Farbeinstellung (RGB)
Fehlerdiagnose und Speicherfunktionen
- Überlast: automatischer Reset
- Überhitzung: Schutz und Start nach Abkühlung
- Speicherfunktion: speichert den vorherigen Status nach dem Ausschalten
Häufig gestellte Fragen
Welcher Platz für CCT-Licht?
Tc (eine Adresse) oder 7C (2 Adressen)
Kann ich die Push-Steuerung ohne einen DALI-Master verwenden?
Ja, das können Sie.
Wie viele Adressen benötigt ein Transformator?
1-4 Programmierung je nach Modus: DIM/CCT 1 Adresse und RGB/CCT 2-4 Adressen.
Kann ich RGB und separates weißes Licht kombinieren?
Ja, der H6-Modus ist geeignet. Das RGB-LED-Band und das weiße LED-Band sind getrennt an 2 Adressen.
Was ist die beste RGBW-LED für einen Streifen?
Der R9-Modus ist der beste
Zusammenfassung und Empfehlungen
Bei LedStore finden Sie eine große Auswahl an DALI-Transformatoren und -Controllern. Wir können Ihnen auch bei der Gestaltung helfen.
