Die Absenkung kann in der Mitte des Raums, an den Rändern oder nur in einem Teil des Raums erfolgen. Einbaubeleuchtung oder indirekte Beleuchtung erfordert in der Regel eine Form von Downlighting und erfordert Konstruktionszeichnungen von einem Schreiner. Wir empfehlen, den Unterbau erst nach der Auswahl der Leuchten zu bauen, damit der Unterbau tief genug für das gewählte Design ist. In diesem Artikel finden Sie Konstruktionszeichnungen für verschiedene Lösungen.
Platzbedarf für Leuchten im Abstieg
Für die Beleuchtung mit LED-Strahlern ist in der Regel eine Einbautiefe von ca. 50 mm bis 100 mm erforderlich, während für Einbauleuchten in der Regel eine Einbautiefe von ca. 22 mm bis 35 mm möglich ist. Für eine indirekte Beleuchtung mit LED-Streifen ist ein Rücksprung von ca. 50 mm bis 300 mm erforderlich, damit sich das LED-Lichtband richtig öffnen kann, bevor es die Deckenoberfläche erreicht.
LED-Spots und -Panels benötigen daher immer einen Platz im Dach. Die typischen Betriebstemperaturen für LED-Leuchten liegen zwischen 50 und 80 Grad Celsius, so dass sie direkt an Holz oder Putz installiert werden können. Wenn eine Dampfsperre aus Kunststoff vorhanden ist, empfehlen wir, diese mit Aluminiumband zwischen der Leuchte und dem Transformator abzukleben. Denn bei Temperaturen von nur 50 Grad Celsius beginnt der Kunststoff zu verspröden und es kommt mit der Zeit zu Luftverlusten.
Transformatoren für Leuchten benötigen Einbauplatz, aber sie müssen nicht an der Decke desselben Raumes angebracht werden. Die Transformatoren können zum Beispiel in den Möbeln des Raumes oder an der Seite eines angrenzenden Raumes untergebracht werden. Die Transformatoren müssen leicht zugänglich sein, ohne dass die Struktur demontiert werden muss.
Einbauraum für LED-Panels erforderlich
Die LED-Paneele sind sehr dünn, so dass sie in sehr flache Räume passen. Der Rahmen des Paneels selbst ist nur 11 mm dick, so dass bei der Verwendung von normalem 13-mm-Putz keine Verstärkung vom Paneel entfernt werden muss. Das Paneel wird einfach umgefaltet, so dass die Federn zwischen die Verstärkungen und auf die Platte passen.

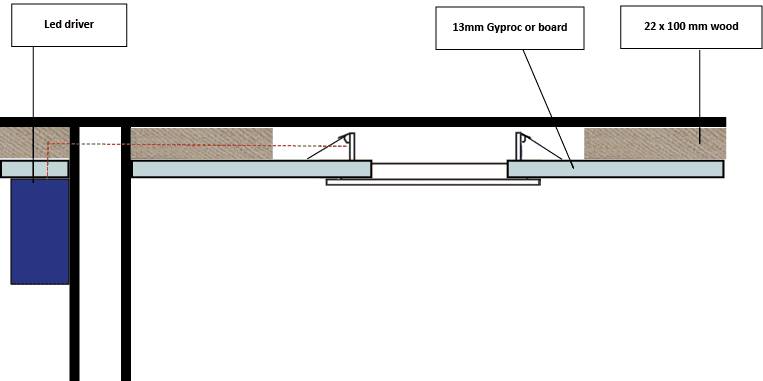

Der niedrigste Raum, in den LED-Paneele eingebettet werden können, ist 22mm Bewehrung + 13mm Gipskarton. In dieser Situation sollte(n) der/die Transformator(en) für die Leuchten in dem Raum unter der Decke oder in einem angrenzenden Raum platziert werden.

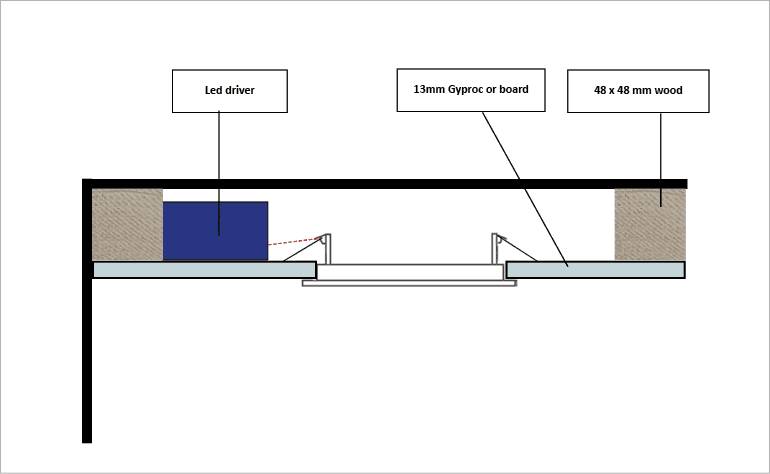

Einige Paneele mit geringerer Leistung (z.B. plafond120 6W ) haben nur einen 19mm dicken Transformator, so dass dieser auch in derselben Säule untergebracht werden kann. Es wird jedoch eine 48 x 48 mm große Montage empfohlen, bei der alle Transformatoren auf derselben Dachkonstruktion montiert werden können (siehe Abbildung unten).
Einbauraum für LED-Spots erforderlich

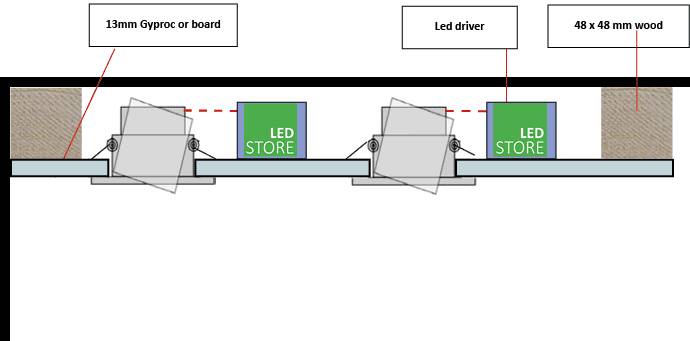

LED-Spots benötigen normalerweise eine Kollimation von 48 x 48 mm. 90 % der Spots im LedStore-Sortiment passen in Strukturen mit einer Gesamthöhe von 62 mm. Auch der eigene Transformator der Leuchten kann in dieselbe Montageöffnung in der Leuchte passen (siehe Abbildung unten). Der SLIM Spot zum Beispiel hat eine Gesamthöhe von nur 32 mm und passt daher auch in eine 22 mm hohe Säule!

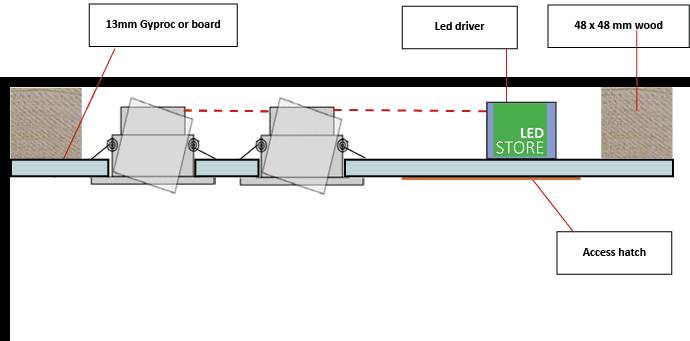

LED-Spots können auch mit einem Gruppentransformator installiert werden. In diesem Fall ist der Transformator viel größer und passt nicht durch die Öffnung der Leuchte, sondern benötigt eine Serviceklappe (siehe Abbildung unten). Der Gruppentransformator hat nur ein Kabel, das von einer Leuchte zur anderen führt. Normalerweise werden Zigbee/RF/Dali-Installationen mit einem Gruppentransformator durchgeführt.
Platzbedarf für indirekte Beleuchtung beim Abstieg
Indirekte Beleuchtung erfordert immer eine Art von Downlight-Struktur, in der LED-Streifen und Profile mit Transformatoren versteckt sind. Im Folgenden finden Sie die beliebtesten Downlight-Strukturen, die in verschiedenen Räumen verwendet werden.
Die häufigste Downlight-Struktur für indirektes Licht

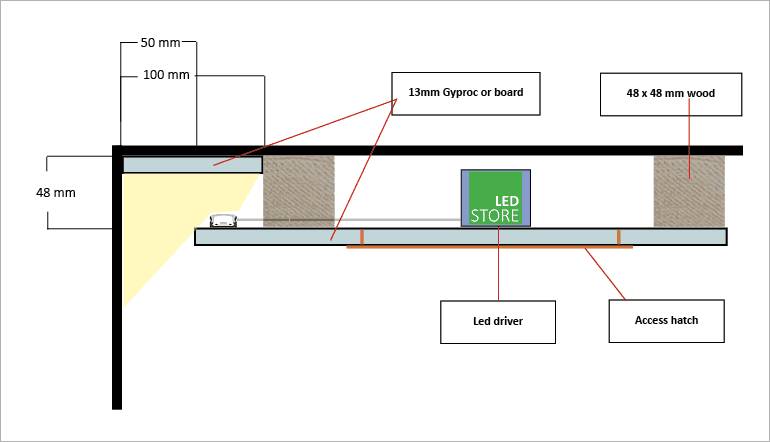

Die typischste Struktur entsteht unbemerkt, indem man die äußersten Ständer von der Wand weglässt. In Finnland verwenden Hausbauer in der Regel 48 x 48 mm große Ständer. Wenn Sie diese um den gleichen Betrag von der Wand entfernen, entsteht eine natürliche Aussparung. Der Sockel besteht in der Regel aus dem gleichen Material wie die Dachplatte. Der Transformator wird in die Wartungsluke im Inneren des Gehäuses eingesetzt. Das Led-Profil wird mit seinen eigenen Halterungen an der Decke befestigt.

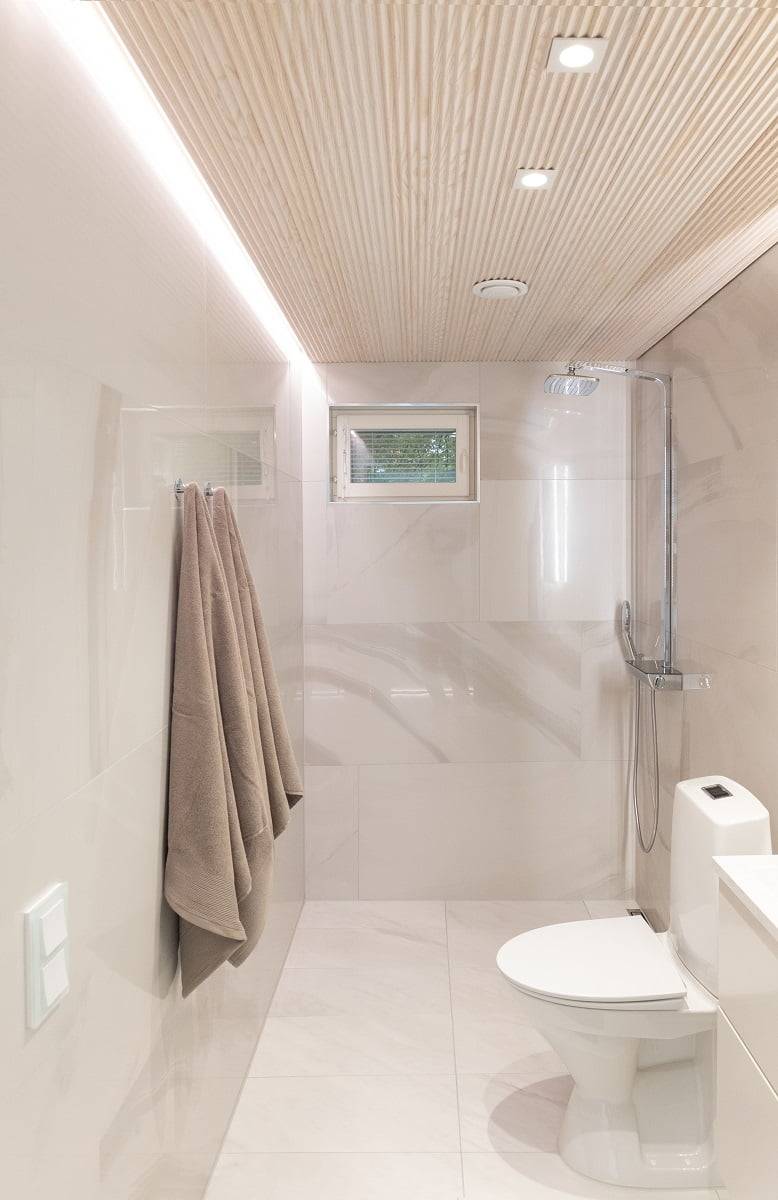

Das Licht dringt direkt durch die Wand in den Raum ein, und das Wandmaterial beeinflusst das Reflexionsvermögen und wie gut das Licht in den Raum gestreut wird. Eine weiß gestrichene Wand bringt 70 % des Lichts in den Raum (Bild unten).
Häufigste Downlight-Struktur für indirektes Licht und Vorhang

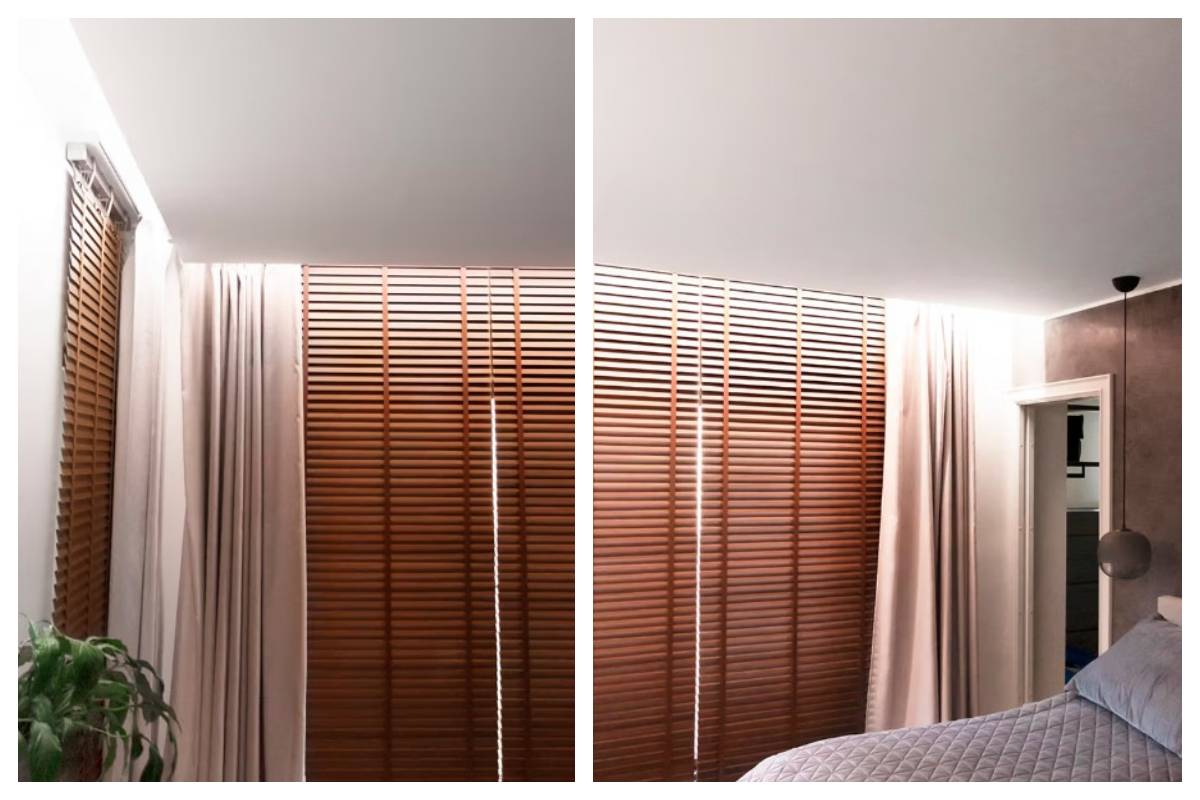

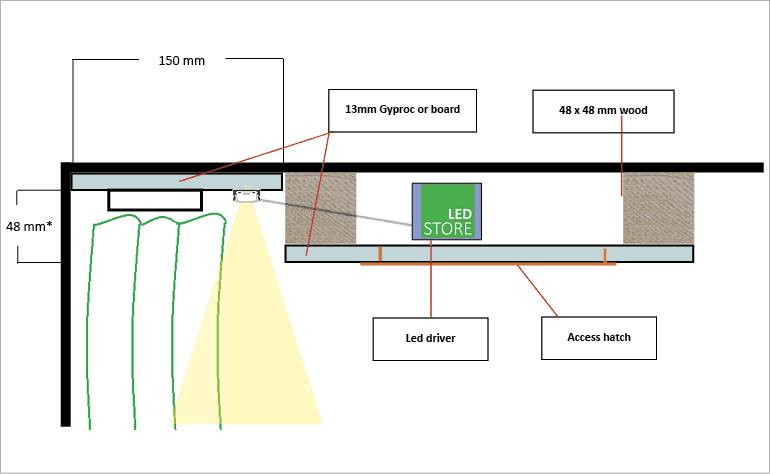

Die einzige Änderung gegenüber der vorherigen Struktur besteht darin, dass auch Platz für Vorhänge gelassen wird. Ein einlagiger Vorhang benötigt normalerweise etwa 100 mm Platz. Auf der Raumseite wird Licht gelassen, damit auch bei geschlossenen Vorhängen Licht eindringen kann (Foto unten).
Je nach Modell und Höhe der Vorhangschienen sind die vorgeschlagenen 48 mm* das absolute Minimum. Wir empfehlen vorzugsweise 100 mm oder sogar mehr, damit die Unterseite der Einlage nicht durch die 150 mm breite Öffnung hindurchschaut.
Manchmal, bei seltenen Gelegenheiten, möchten Sie das Licht außerhalb des Vorhangs lassen, um das Glas zu beleuchten und ein Gegenlicht zu erzeugen, das es schwierig macht, das Innere von außen zu sehen.
Die häufigste Downlight-Struktur für indirektes Licht

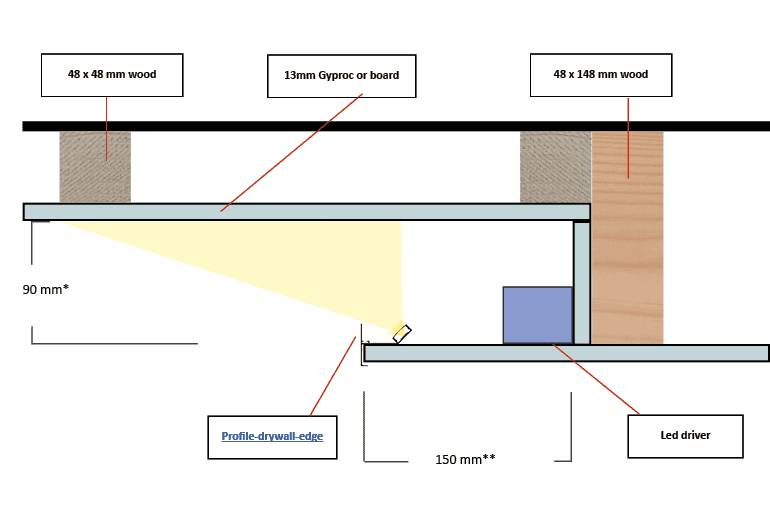

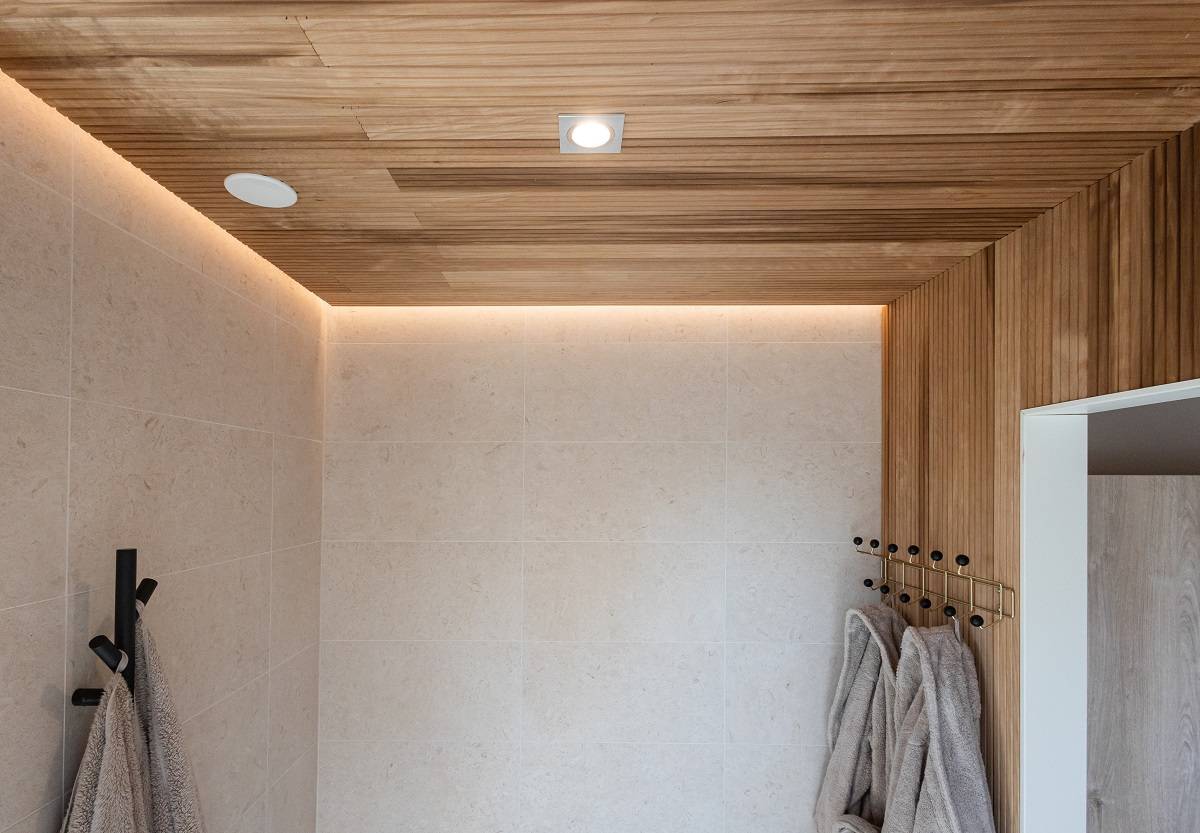

Eine andere Möglichkeit ist, das Regal mit der gleichen Struktur zu bauen, wobei der Holzrahmen noch weiter von der Wand entfernt bleibt. Der Unterschied bei dieser Lösung ist, dass das Licht vollständig verborgen ist. Bei einer solchen Struktur sollten Sie bedenken, dass das Licht nur durch Reflexionen nach außen dringt und die Materialien einen sehr starken Einfluss auf die Lichtleistung haben. Weiße Oberflächen bringen etwa 50% des Lichts in den Raum (Bild unten).
Der Transformator befindet sich normalerweise in der Wartungsluke. Das LED-Profil kann auch ein abgewinkeltes Modell (45 Grad) oder ein gerades Modell sein, das in einem Winkel von 90 Grad an der Seite montiert wird. Diese können verwendet werden, um die Lichtausbeute leicht zu verbessern, während sie immer noch versteckt bleiben.
Indirektes Licht mit LED und Transformator auf dem Regal

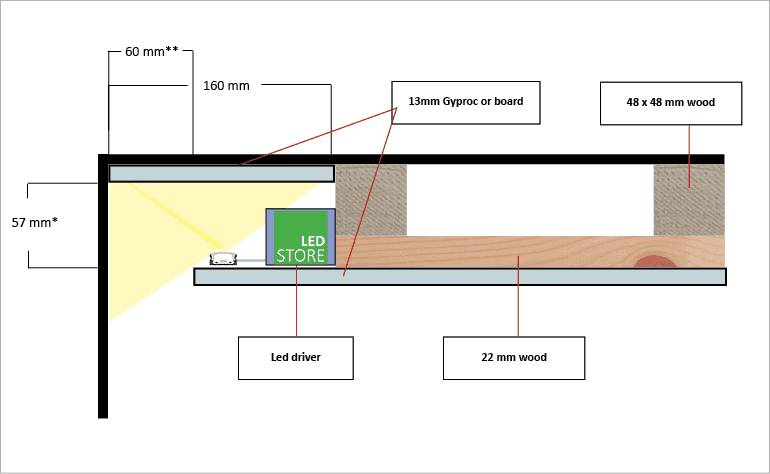

Eine gute Option ist es, den Transformator auf demselben Regal wie das LED-Profil zu platzieren. Paneele und Gipskartonplatten können problemlos eine längere Kreuzung tragen. Da die Transformatoren auch aus der Öffnung herausgeklappt werden können müssen, empfehlen wir, dass die Öffnung mindestens 60 mm breit** und mindestens 57 mm hoch* ist. Dies kann durch Querlaminieren mit 22 mm starken Platten oder durch Verwendung von z.B. 70x35 mm Schichtholz erreicht werden.
Hier gelten die gleichen Regeln für das Öffnen des Lichts und die Auswahl von Profilen wie im vorherigen Abschnitt.

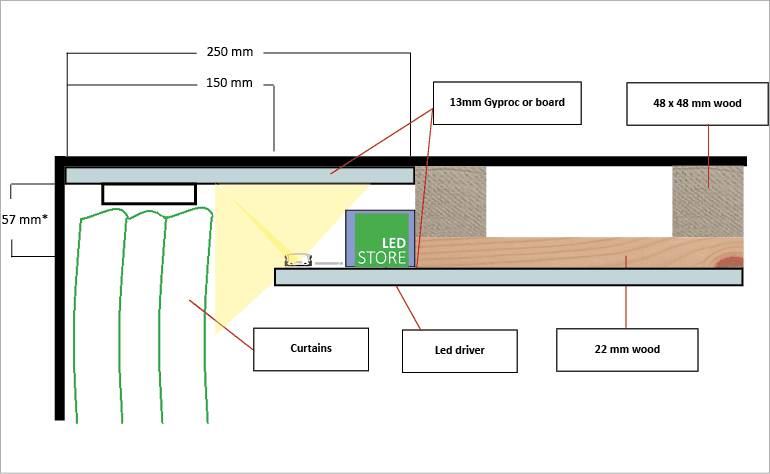

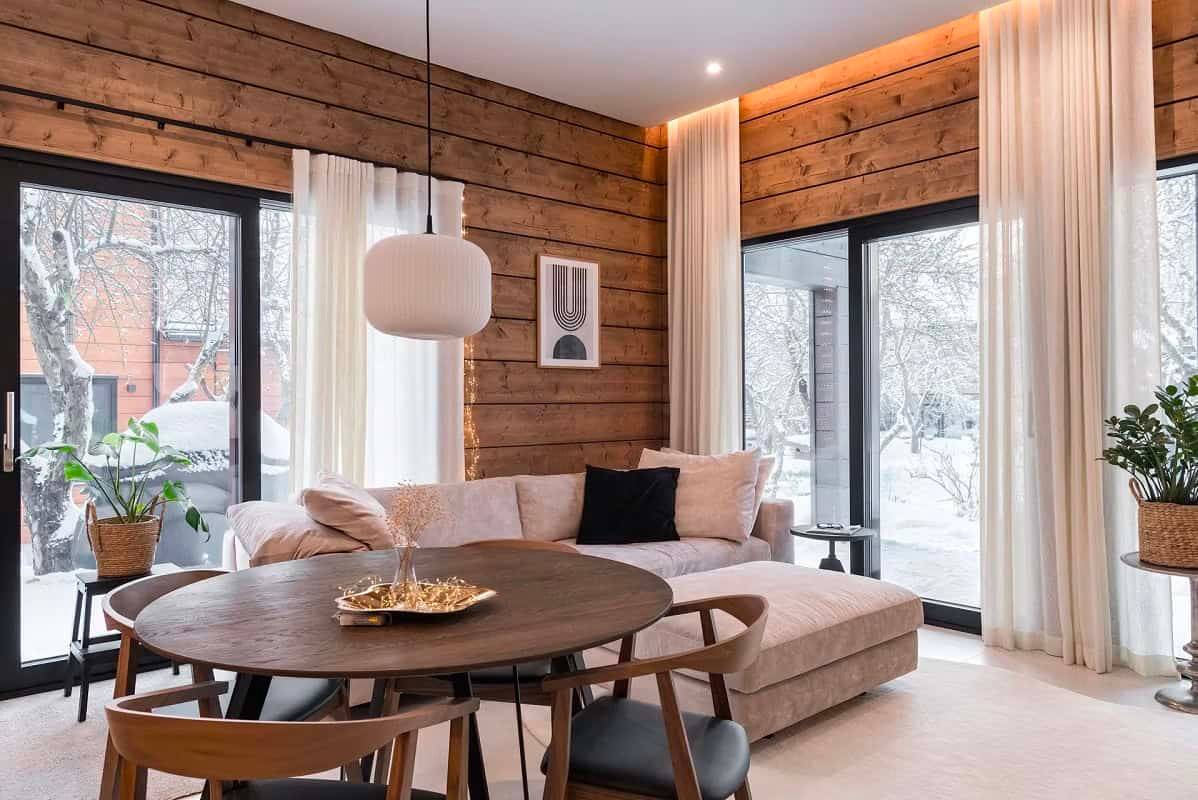

Indirektes Licht mit LED und Transformator auf dem Regal, plus Platz für einen Vorhang
Auch hier bleibt Platz für Vorhänge. Ein einlagiger Vorhang benötigt in der Regel etwa 100 mm Platz. Das Licht wird an der Seite des Raums belassen, so dass auch bei geschlossenen Vorhängen Licht eindringen kann.
Beachten Sie, dass je nach Modell und Höhe der Vorhänge die vorgeschlagenen 57 mm ein geringes Maß sind und wir lieber 100 mm oder noch mehr empfehlen würden. Der Grund dafür ist, dass die Öffnung bereits 150 mm breit ist und der Boden der Aussparung näher an der Wand zu sehen sein wird.

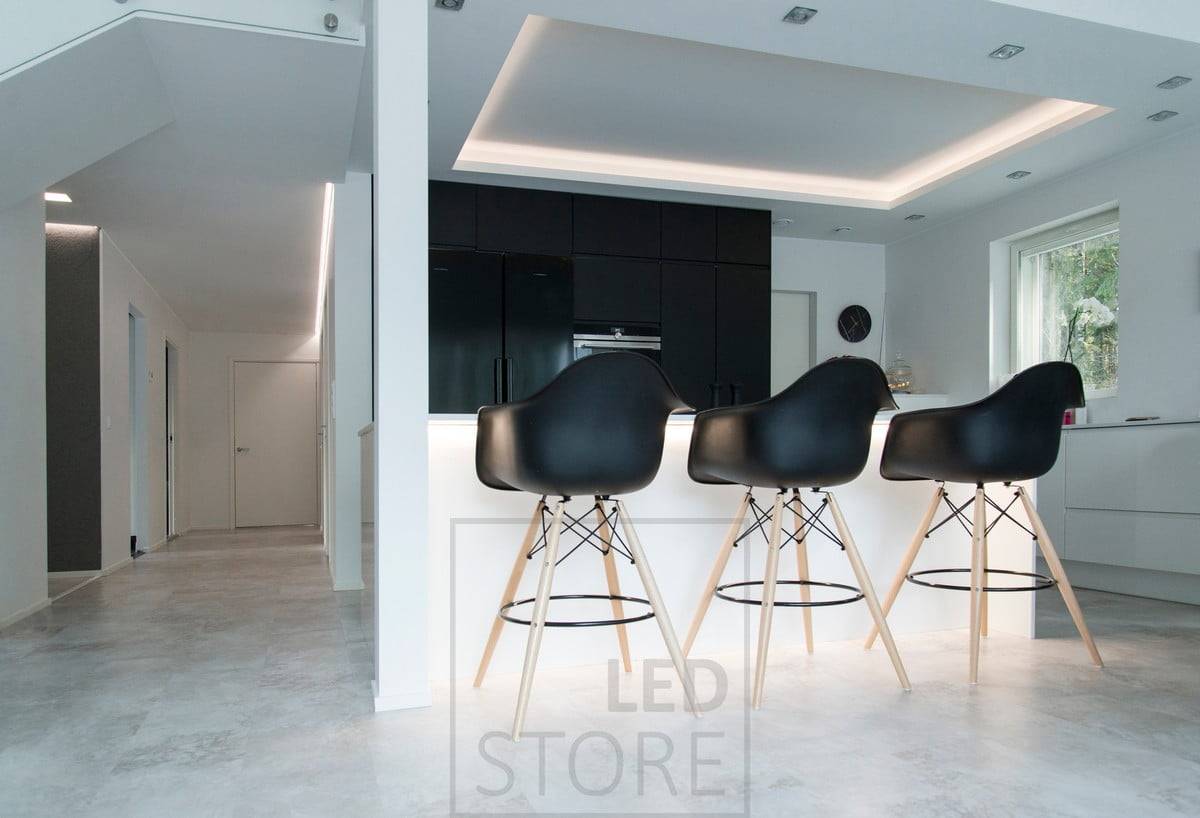

Indirektes Licht in der Mitte des Raumes
Ein beliebtes Design mit Licht an einer oder sogar allen Wänden, das im Raum zirkuliert. Diese Lösung beleuchtet die Decke im zentralen Bereich des Raums und lässt den Raum oft höher erscheinen, als er ist.
Diese Lösung kann auch verwendet werden, wenn ein Rücksprung erforderlich ist, z. B. für IV oder andere Technik, Sie aber die Raumhöhe maximieren möchten.
Die Struktur des zentralen Bereichs wird dadurch bestimmt, ob es sich um ein Zwischengeschoss oder eine Struktur unter den Dachbindern handelt. In diesem Beispiel handelt es sich um eine Struktur unter einem Betondach oder unter den Dachbindern (Abbildung unten).
Raumhöhe und Technik beeinflussen die Gestaltung des Randabfalls. Ein solcher "doppelter Unterstand" ist besonders nützlich, wenn Einbauleuchten, wie z.B. Strahler, im mittleren Teil des Daches gewünscht sind.

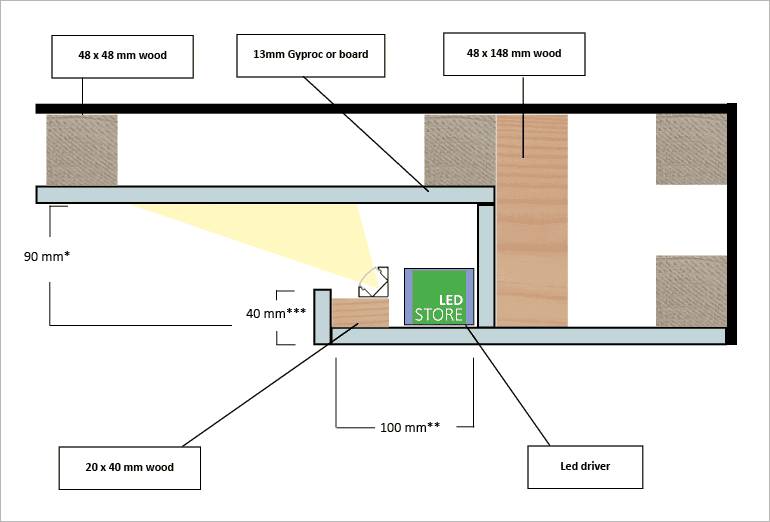

Die minimale "Kopffreiheit" für einen Fall beträgt 90 mm*, aber wir empfehlen einen Fall von 200 - 300 mm, damit es luftiger wird und mehr Licht eindringen kann. Gleichzeitig kann die Vorderkante etwas höher als 40 mm*** sein, und der Transformator wird mit Sicherheit nicht zu sehen sein. Der Transformator kann auch in einer Serviceklappe im Inneren des Regals untergebracht werden, oder das Regal kann länger sein, so dass der Transformator weiter vom Rand des Regals entfernt ist.
Es gibt auch eine schnelle Möglichkeit, die Vorderkante des Regals zu gestalten. Sie können das EDGE - LED-Profil von LedStore verwenden . Drücken Sie das Profil einfach auf das Ende einer 13 mm dicken Gipskartonplatte und es wird die Kante der Platte abschließen und das Licht richtig ausrichten. Die Vorderkante des Aluminiumprofils ist 30 mm hoch. Beachten Sie, dass das Regal an dieser Stelle über 100 mm lang sein sollte, um den Transformator besser zu verbergen.
Endlich
Es gibt zahlreiche weitere indirekte Rechnerstrukturen, zu denen wir in diesem Artikel weitere Strukturbilder zur Verfügung stellen werden. Folgen Sie dieser Seite, um auf dem Laufenden zu bleiben.
