EN 12464-1 ist die wichtigste europäische Norm für die Beleuchtung von Arbeitsplätzen in Innenräumen. In diesem kombinierten Leitfaden gehen wir auf die Grundsätze der Lichtmenge (Lux & Lumen), UGR, Farbwiedergabe und menschengerechte Beleuchtung ein. Außerdem erhalten Sie raumspezifische Empfehlungen für Wohn- und Arbeitsumgebungen, Richtlinien für die Auswahl von Leuchtentypen (Öffnungswinkel, Paneele, indirektes Licht) und praktische Tipps zur Messung und Dimensionierung.
Was bedeutet "Lichtmenge"? (Lumen und Lux, kurze Zusammenfassung)
- Lumen (lm) = Gesamtlicht, das von einer Lichtquelle erzeugt wird.
- Lux (lx) = Licht, das auf eine Oberfläche fällt; 1 lx = 1 lm/m².
| Begriff | Definition | Verwenden Sie |
|---|---|---|
| Lumen | Gesamtlichtstärke der Leuchte | Vergleich von Lampen/Leuchten |
| Lux | Licht, das auf die Oberfläche trifft | Angestrebte Größe des Raums/Arbeitsbereichs |
EN 12464-1 - was schreibt die Norm vor?
- Anwendungsbereich: Innenräume und Sehaufgaben (Büros, Bildungseinrichtungen, Industrie, Gesundheitswesen, Geschäfte).
- Anforderungsgruppen: Lichtstärke (Lux), Gleichmäßigkeit, Blendung (UGR), Farbwiedergabe (CRI/Ra), sowie Mindestwerte für Wand-, Decken- und Zylinderbeleuchtung.
- UGR-Grenzwerte: Büros ≤ 19, präzises Handwerk/CAD ≤ 16. Zu Hause streben Sie ≤ 16-19 im Lese- und Arbeitsbereich an.
- Menschenzentriertes Denken: Im Sinne der Norm werden Tageslichtnutzung und einstellbare Beleuchtung (Dimmen, CCT) bevorzugt.
Menschenzentrierte Beleuchtung hautnah

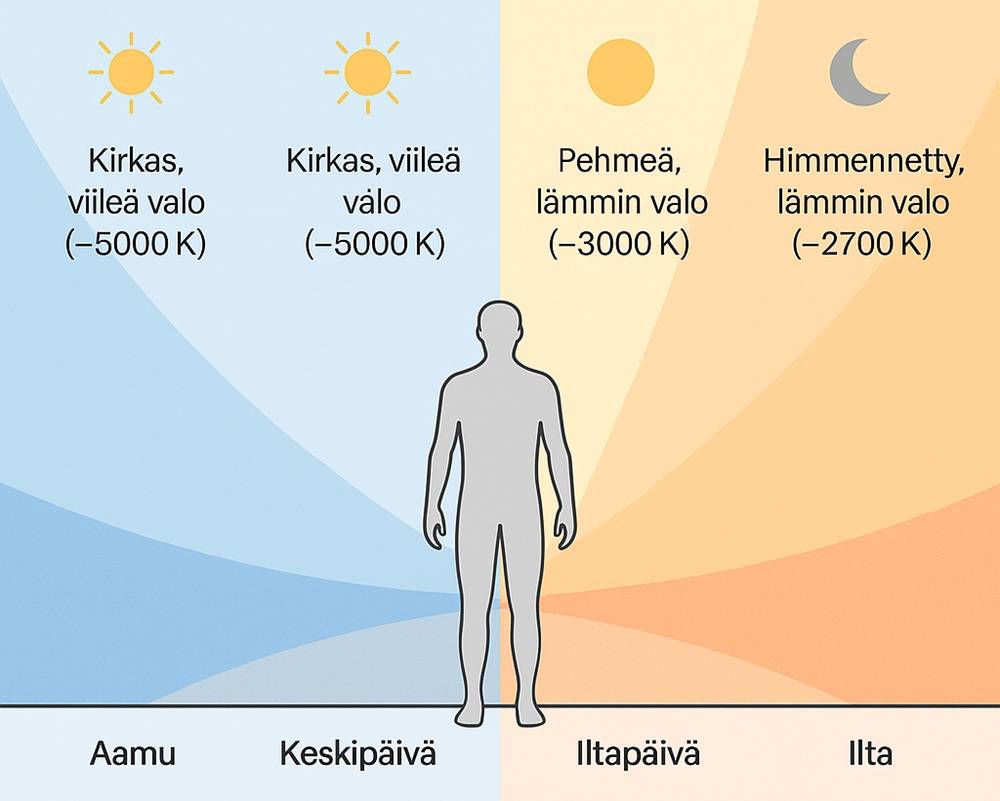

Dynamische Beleuchtung unterstützt den zirkadianen Rhythmus: morgens heller und kühler, abends dunkler und wärmer. Anpassungsfähigkeit (Dimmen, CCT 2700-5000 K) + Tageslichtsteuerung verbessern das Wohlbefinden und die Arbeitsleistung.
Biologische und psychologische Auswirkungen von Licht
Licht beeinflusst nicht nur, wie gut wir sehen, sondern hat auch eine tiefgreifende Wirkung auf unseren biologischen Rhythmus und unser psychologisches Wohlbefinden. Die Norm EN 12464-1 unterstreicht, dass die Beleuchtung nicht nur den Sehkomfort und die Sicherheit des Benutzers unterstützen muss, sondern auch sein Wohlbefinden und seine Produktivität. Die Intensität, das Spektrum und die Verteilung des Lichts können unter anderem die Wachsamkeit, die Konzentration und die Stimmung beeinflussen.
Helles, bläuliches Licht am Morgen kann helfen, die Wachsamkeit zu steigern und den zirkadianen Rhythmus zu unterstützen, während warmes, gedämpftes Licht am Abend den Körper auf die Ruhe vorbereitet. Studien zeigen, dass die falsche Art von Beleuchtung zu einer Überanstrengung der Augen, Kopfschmerzen und sogar zu Schlafstörungen führen kann. Ein standardisiertes Design berücksichtigt diese Effekte und sorgt dafür, dass die Beleuchtung sowohl das Sehvermögen als auch das allgemeine Wohlbefinden unterstützt.
Die Rolle von Tageslicht und regulierbarer Beleuchtung
EN 12464-1 empfiehlt, wo immer möglich, Tageslicht als primäre Lichtquelle zu verwenden. Tageslicht bietet ein breites Spektrum, eine hohe Farbwiedergabe und eine variable Intensität, die den natürlichen zirkadianen Rhythmus und die Stimmung unterstützt. Große Fensterflächen, Glaswände und lichtreflektierende Oberflächen tragen dazu bei, die Nutzung des Tageslichts in Innenräumen zu maximieren.
Wenn das Tageslicht nicht ausreicht, ist regulierbare künstliche Beleuchtung der Schlüssel. Mit dimmbaren und CCT-Leuchten (Correlated Color Temperature) können Sie die Beleuchtung an die Tageszeit und die Aktivität anpassen. So können Büros zum Beispiel von einem helleren, kühleren Licht am Morgen und einem wärmeren, weicheren Licht am Nachmittag und Abend profitieren. Eine solche dynamische Beleuchtung unterstützt die Arbeitsleistung, das Wohlbefinden und den Komfort im Einklang mit den Zielen der Norm.
Was ist UGR? - Blendung und ihre Bedeutung bei der Beleuchtung
UGR (Unified Glare Rating) ist ein internationaler Standard, der die durch künstliches Licht in Innenräumen verursachte Blendung misst. Er liefert ein numerisches Maß dafür, wie störend die Beleuchtung von einem bestimmten Blickpunkt aus empfunden wird. Je niedriger der UGR-Wert, desto geringer die Blendung und desto besser der Beleuchtungskomfort.
Warum ist die UGR wichtig?
Eine zu hohe UGR kann die Augen überanstrengen, Konzentrationsprobleme verursachen und sogar das Unfallrisiko erhöhen. Eine gute Beleuchtungsplanung zielt darauf ab, die Blendung zu minimieren, um das Arbeiten und Verweilen angenehm und sicher zu machen.
Wie wird der UGR berechnet?
Die UGR ist ein objektives Maß, das auf einer komplexen Formel beruht.
UGR = 8 × log₁₀ ( Σ ( L² × ω / p² ) / 0.25 )
wobei:
L = Leuchtdichte der Leuchte (cd/m²)
ω = fester Winkel der Leuchte vom Standpunkt aus (in Steradian)
p = Guths Positionsparameter (Blick in die Leuchte)
Σ = Summe aller sichtbaren Leuchten
Hinweis: Die Formel basiert auf der Definition der CIE (Commission Internationale de l'Éclairage) und kann bei der Beleuchtungsplanung zur Berechnung des UGR verwendet werden.
Die UGR-Formel berücksichtigt:
- Luminanz (Helligkeit) der Leuchte in Blickrichtung
- Niveau der Hintergrundbeleuchtung
- Größe der Leuchte im Verhältnis zum Betrachtungspunkt
- Betrachtungswinkel und Entfernung
Es ist wichtig zu verstehen, dass UGR nicht nur eine Eigenschaft einer Leuchte ist. Dieselbe Leuchte kann je nach Raum, Montagehöhe und Gesamtbeleuchtung einen unterschiedlichen UGR-Wert aufweisen.
Deklarierter UGR-Wert der Leuchte
Die Beleuchtungsindustrie hat jedoch standardisierte Werte, und wenn ein UGR-Wert auf der Verkaufsverpackung einer Leuchte angegeben ist, ist er nicht in allen Situationen "universell", sondern wird normalerweise unter standardisierten Bedingungen berechnet oder gemessen, um einen Vergleich zwischen verschiedenen Produkten zu ermöglichen.
Der verwendete Standardmodus basiert auf den Empfehlungen der CIE (Commission Internationale de l'Éclairage) und ist in Normen wie EN 12464-1 und CIE 117-1995 beschrieben. Typische Annahmen sind:
- Zimmergröße 10,8 m x 21,6 m x 2,7 m
- Höhe der Arbeitsfläche 0,85 m
- Blickrichtung: 1,5 m, 15 Grad nach unten
- Platzierung der Leuchten: gemäß der Norm, in gleichmäßigen Abständen
- Bei der Berechnung berücksichtigte Hintergrundbeleuchtung
- Reflektionskoeffizienten von Materialien:
- Dach 70%
- Mauern 50%
- Bodenbelag 20%
UGR in der Praxis
Der UGR-Wert wird von den folgenden Faktoren beeinflusst:
- Optik der Leuchte (Diffusor, Linse, Wabe)
- Installationshöhe und Blickrichtung
- Farbe und Reflexionsvermögen von Raumoberflächen
- Beleuchtung insgesamt (andere Hintergrundbeleuchtung)
Diese sind alle individuell und daher sollte die Beleuchtung immer nach dem Raum und dem Zweck gestaltet werden, nicht nur nach den Spezifikationen einer einzelnen Leuchte.

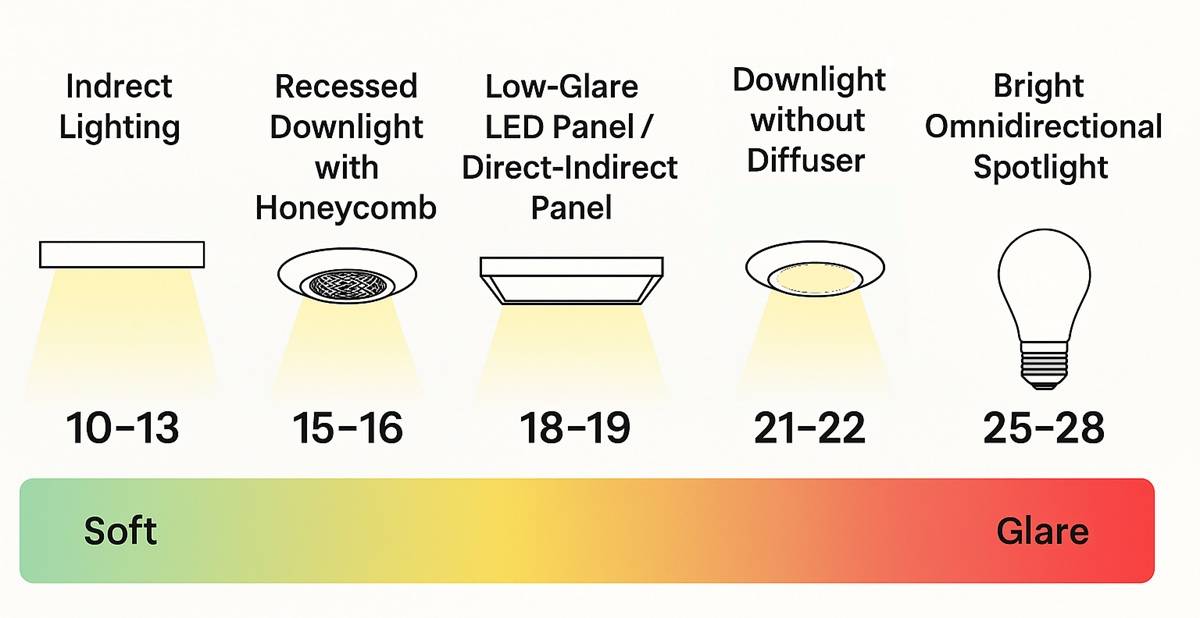

Beispiele für UGR-Werte für verschiedene Lampen
Hier sind 5 konkrete Beispiele für verschiedene UGR-Stufen (niedrig bis hoch), mit indirekter Beleuchtung und einem hellen, omnidirektionalen Scheinwerfer an den Extremen.
| UGR-Wert | Art der Beleuchtung | Beispiel | Beschreibung der Wirkung |
|---|---|---|---|
| UGR 10-13 | Indirekte Beleuchtung | LED-Streifen an der Decke reflektieren das Licht durch die Wände und die Decke | Sehr weiches und blendfreies Licht, optimal für Lounge- und Entspannungsbereiche, minimale Augenbelastung. |
| UGR 15-16 | Tief eingebautes Downlight + Wabenraster | Downlight mit 90-110° Diffusor und schwarzer Wabenzelle | Geeignet für die Arbeit in der Nähe und für das Büro zu Hause; die Blendung ist gut kontrolliert und dennoch hell genug. |
| UGR 18-19 | Blendarmes LED-Panel | Opale oder mikroprismatische Optik, 80-100°-Keil | Eine universelle Lösung für Büros und Schulen; komfortable Allgemeinbeleuchtung für die Arbeit am Bildschirm. |
| UGR 21-22 | Scheinwerfer ohne Diffusor | Schmaler Keil 30-45° ohne Blendschutz | Kann für die Zielbeleuchtung verwendet werden, aber das Licht lenkt schon ein wenig von der Sichtlinie ab. |
| UGR 25-28 | Helle, omnidirektionale Spotlampe | Nackter LED-Spot oder Halogenlampe in niedriger Installation | Stark schillernd; nur für besondere Zwecke geeignet (Highlight, Effekt), nicht für ständige Wohn- oder Arbeitsräume. |
Je niedriger der UGR-Wert, desto angenehmer ist die Beleuchtung für einen langen Aufenthalt. UGR-Werte über 22 sollten auf eine kurzzeitige Verwendung oder Akzentbeleuchtung beschränkt werden.
Für lichtempfindliche Menschen sollte die Beleuchtung immer mit indirektem Licht geplant werden, mit zusätzlichen Spots, in denen die Lichtquelle versenkt ist.
UGR und Öffnungswinkel für Leuchtentypen im Bereich von 2,6-3,0 m
LED-Panels
Ein typisches LED-Panel ist ein sogenanntes Low-Glare-Panel (UGR<19), auch wenn die Leuchte eine sogenannte Mikroprima<16) hat: LED-Panels sind gut für Büros und Heimbüros geeignet. LED-Panel-Leuchten haben einen großen Öffnungswinkel von 80-110°.

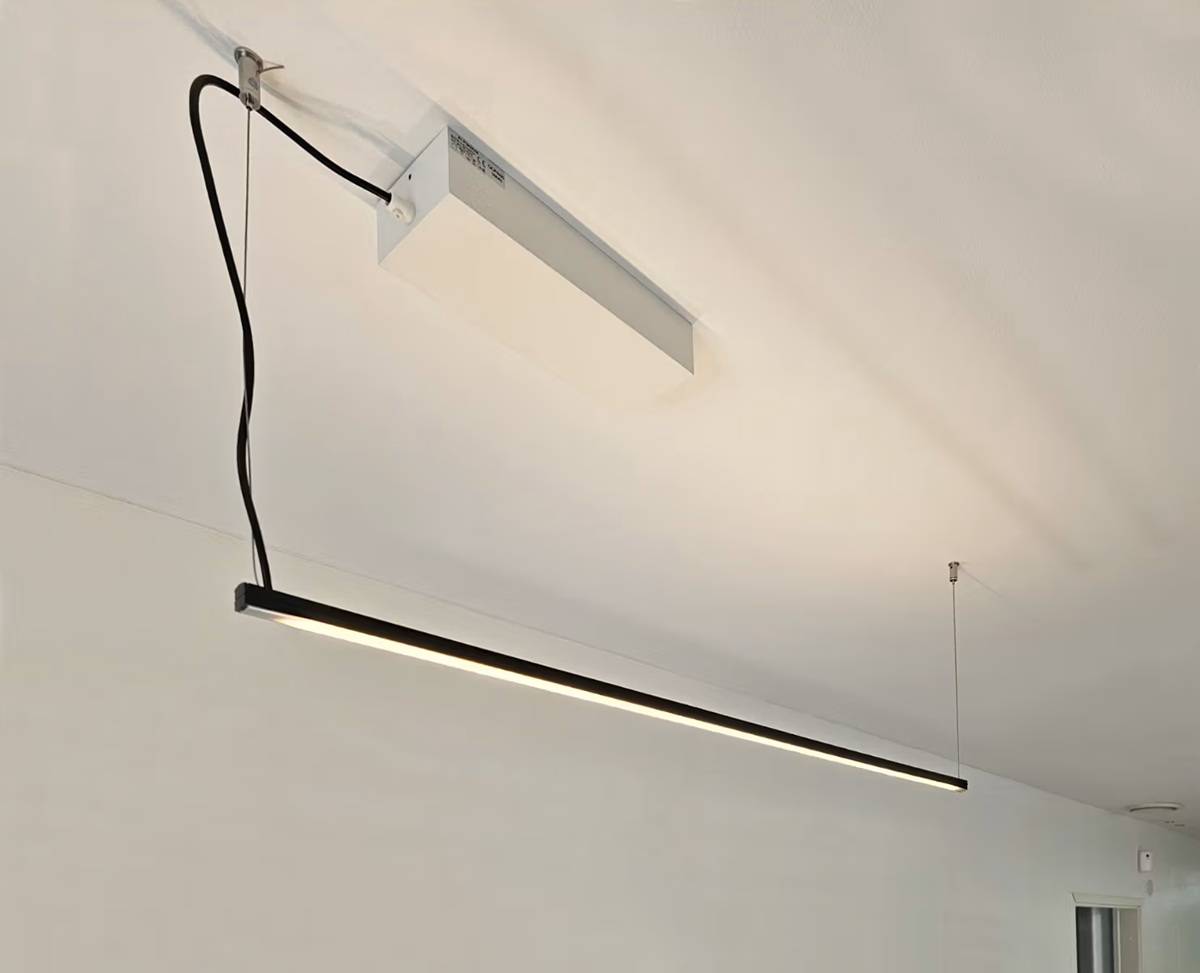

Hängelampen
Direkte + indirekte Leuchte (z.B. 70/30%) ist eine Pendelleuchte, bei der das Licht separat nach oben und unten geschaltet werden kann. Nach oben gerichtetes Licht erhöht die Helligkeit der Deckenflächen → geringerer wahrgenommener UGR und besserer Raumeindruck. Nach unten gerichtetes Licht sorgt für genaues Arbeitslicht, wo es benötigt wird. Der empfohlene Öffnungswinkel für diese Leuchten ist +110° für Stapellicht und 30-60° für Arbeitslicht

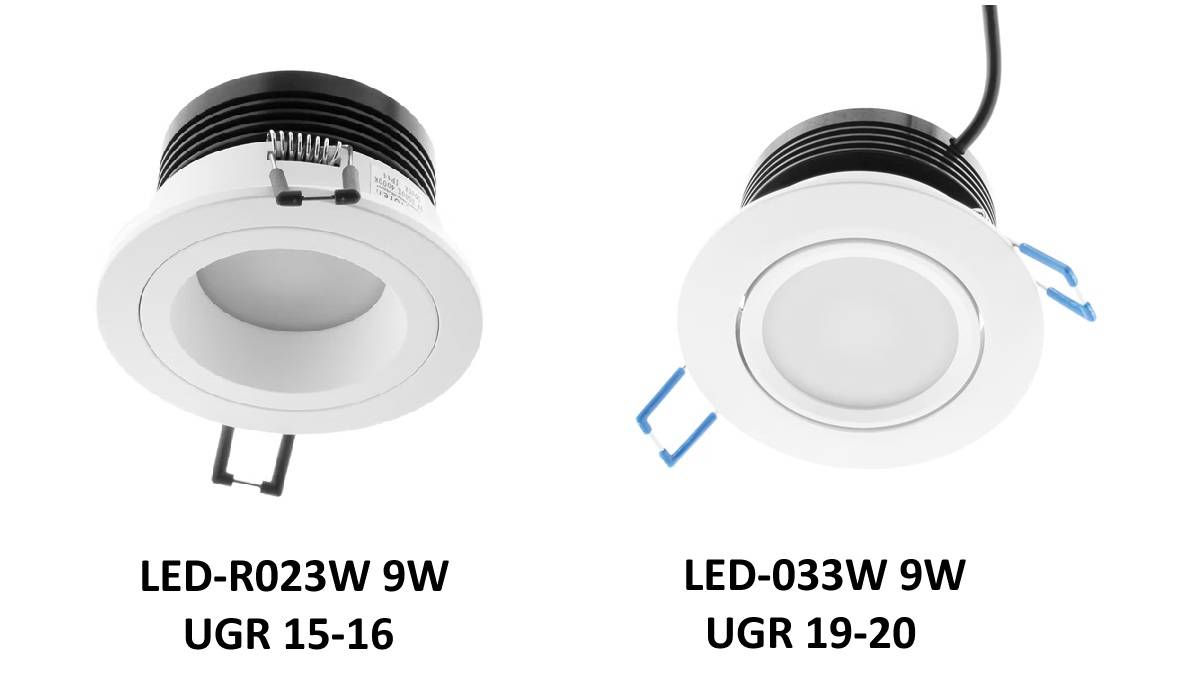

Downlights
Es gibt verschiedene Lösungen für traditionelle Spots: eingebettete Lichtquelle, Diffusor, Licht auf der Oberfläche, scharfer Scheinwerfer. Es gibt für alles einen Platz und hier sind die besten, um Blendung zu reduzieren:
- Breitstrahlend 90-110° + Diffusor: angenehme Allgemeinbeleuchtung für Wohnzimmer, Schlafzimmer, Flure.
- Enger Keil 30-60° + Einkerbung der Lichtquelle: präzises Anvisieren des Arbeits-/Anzeigepunkts oder der Arbeitsfläche; vermeiden Sie die direkte Sichtlinie (UGR).
LED-Leuchtbänder
- Eine direkte Lichtlinie an der Decke, auf der Oberfläche oder beim Einbau (opaler Diffusor, 100-120°) sorgt für gleichmäßiges Umgebungslicht.

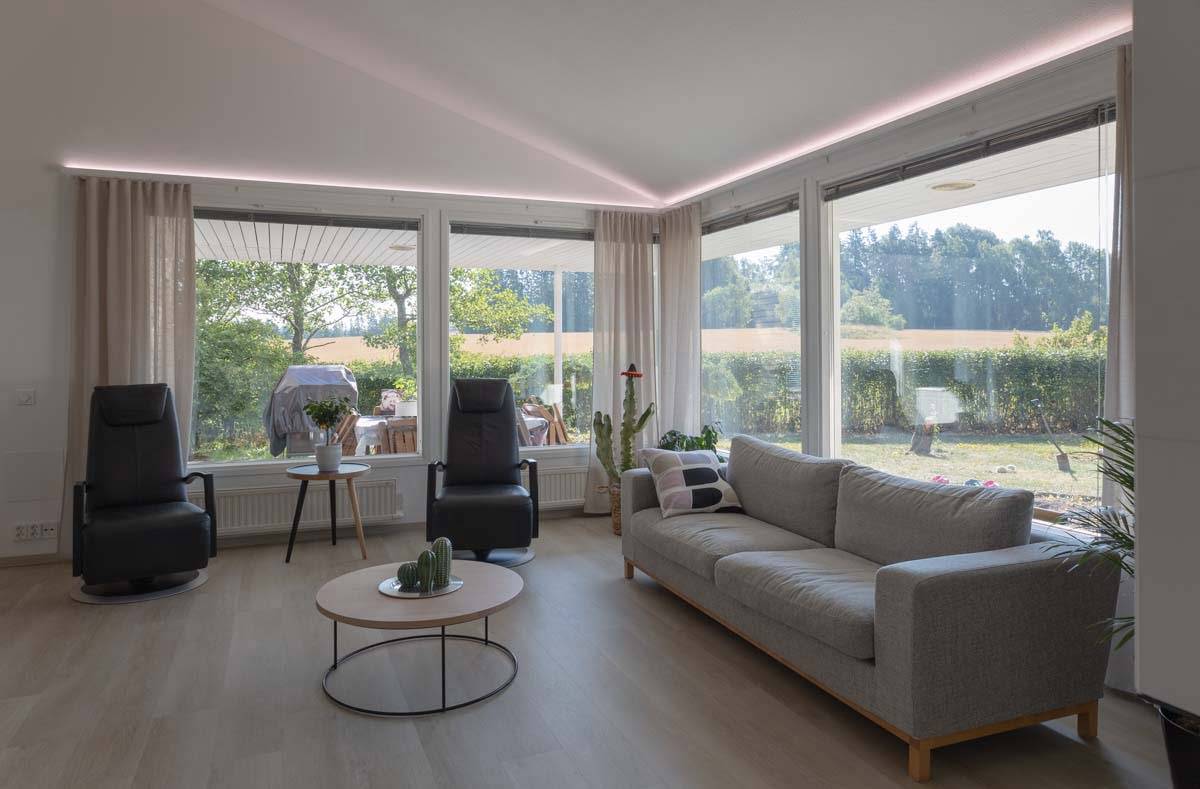

- Ein indirekter Lichtbalken (Licht zur Decke/Wand hin) mildert Kontraste und reduziert die wahrgenommene Blendung - ideal für Wohnzimmer, Schlafzimmer und Empfangsbereiche. Sogenanntes komplementäres Licht.
Indirekte Beleuchtung in der Praxis
Indirekte Beleuchtung (von der Decke/Wand reflektiertes Licht) gleicht die Leuchtdichte aus und verbessert den Sehkomfort. Kombinieren Sie indirekte Allgemeinbeleuchtung und Spots als Ganzes. Dimmen Sie gegen Abend und stellen Sie die CCT ein: 2700-3000 K für Entspannung, 3500-4000 K für den täglichen Gebrauch, 4000-6000 K für präzises Arbeiten.
Heimgebrauch - Bauernhofspezifische Empfehlungen (im Sinne von EN 12464-1)
| Weltraum | Empfehlungs-Luxus | Ziel-UGR | Empfohlene Leuchte | Keila / Achtung |
|---|---|---|---|---|
| Wohnzimmer | 200-300 | ≤ 16-19 | LED-Panel, Lichtlinie oder Spot + indirektes Licht | 90-110° für allgemeines Licht, 30-60° für Ziele |
| Schlafzimmer | 100-200 | ≤ 19 | Indirektes Licht + kleine Downlights | Breiter Strahl; Leselicht 30-60° |
| Küche allgemein | 300-400 | ≤ 19 | Paneele/Lichtlinien in der Decke | 90-110°; guter CRI (≥90) |
| Küchenarbeitsplatte | 500-750 | ≤ 19 | Gezielte Downlights / LED-Streifen für Arbeitsflächen | 30-60° mit Blick auf die Vorderkante |
| Badezimmer | 200-500 | ≤ 19 | Paneel + Spiegelleuchte | Flach, blendfrei (IP-Zonen!) |
| Heimbüro | 500 | ≤ 19 (vorzugsweise ≤ 16) | Blendarmes Panel / direkt+direkt | 80-100°; vermeiden Sie einen direkten Blickwinkel |
Denken Sie daran, dass die Lux-Zahl nicht dasselbe ist wie die Lumen-Zahl! Die Lux-Zahl nimmt mit zunehmender Entfernung ab. Sie wird durch den Öffnungswinkel und die Montagehöhe beeinflusst.
Mehr über den Einfallswinkel des Lichts erfahren Sie in unserem Artikel Die Auswirkung des Einfallswinkels des Lichts auf die Beleuchtung
Arbeitsumgebungen - standortspezifische Empfehlungen gemäß EN 12464-1
| Weltraum | Minimum-Lux | UGR-Grenze | CRI | Beleuchtungslösung |
|---|---|---|---|---|
| Großraumbüro, Bildschirmterminals | 500 | ≤ 19 | ≥ 80 | Blendarme Paneele, direkt auf die Rückseite; Tageslicht- und Anwesenheitssteuerung |
| Tagungsraum | 300 | ≤ 19 | ≥ 80 | Paneele + Wandflächenlicht (Gleichmäßigkeit) |
| Präzisionsarbeit/CAD | 750-1000 | ≤ 16 | ≥ 90 | Schmaler Keil für Arbeitsstationen + Hintergrund indirekt |
| Klasse der Einrichtung | 300-500 | ≤ 19 | ≥ 80 | Tafeln, gute Wand- und Tafelflächenbeleuchtung |
| Behandlungszimmer im Gesundheitswesen | 500 | ≤ 19 | ≥ 90 | Blendfreie Allgemeinbeleuchtung + hoher CRI |
| Shop | 750-1000 | ≤ 22 | ≥ 90 | Scheinwerfer für Highlights + gleichmäßige Allgemeinbeleuchtung |
Wie Sie in der Praxis messen und dimensionieren
Lux Messung
Messen Sie von mehreren Punkten auf der Arbeitsfläche aus und berechnen Sie den Durchschnitt. Prüfen Sie auf Blendung und Schatten. Handy-Apps sind ein Anhaltspunkt - ein kalibriertes Messgerät ist am zuverlässigsten.
Schneller Schnee → Volumen-Messung
Benötigte Lumen ≈ Fläche × Ziel-Lumen. Teilen Sie die sich daraus ergebende Lumenmenge auf die Leuchten auf und verwenden Sie einen Keilwinkel/UGR, um sicherzustellen, dass das Licht ohne Blendung auf die richtige Stelle trifft.
Häufige Fehler und wie Sie sie vermeiden können
- UGR vergisst: helles, punktuelles Licht im Blickfeld ist ermüdend. Verwenden Sie blendfreie Paneele, dimmbar und indirekt.
- Denken Sie daran, dass die Wattzahl nicht die Luxzahl angibt; messen Sie entsprechend der Ziel-Luxzahl.
- Mangelnde Gleichmäßigkeit: Erhöhen Sie die Ausleuchtung von Wand- und Deckenflächen; geradeaus ist oft am besten.
- Niedrige Farbwiedergabe: für Küche/Gesundheit CRI ≥ 90.
Holen Sie sich die richtigen Lichter - mit Expertenhilfe
Benötigen Sie ein UGR<19-Panel, eine direkt gegenüberliegende Lösung, einen indirekten LED-Streifen oder Downlights mit 30-60°/90-110°-Keilen? Ledstore.fi bietet eine große Auswahl an LED-Panels, CCT-verstellbaren Lösungen, DALI-Steuerungen, Zigbee und indirekten Leuchten für Heim und Büro. Wir helfen Ihnen bei der Dimensionierung und dem Lichtdesign.
Häufig gestellte Fragen (FAQ)
- Wie hoch ist der UGR-Wert für das Büro?
- Empfohlen für EN 12464-1 ≤ 19; für Präzisionsarbeiten ≤ 16. Für den Einsatz im Home Office ≤ 16-19.
- Wie hilft die indirekte Beleuchtung?
- Es streut das Licht durch die Decken-/Wandflächen, gleicht die Leuchtdichte aus und reduziert die Blendung → geringere wahrgenommene UGR.
- Welcher Winkel beim Bowling Home (2,6-3,0 m)?
- Bei allgemeinem Licht, 90-110° mit Diffusor; bei Zielen, 30-60° vom direkten Sichtfeld weg gerichtet.
- Wie viel Licht brauche ich?
- Multiplizieren Sie die m² Fläche mit der Ziel-Lx (z.B. Wohnzimmer 20 m² × 250 lx ≈ 5000 lm insgesamt). Teilen Sie die Lumenmenge durch die Leuchten und prüfen Sie die UGR.
Für weitere Informationen zu den Begriffen Lux und Lumen. EN 12464-1 ist erhältlich bei SFS und bei Industriehändlern.
