DALI-System

LedStore-Leuchten, die mit DALI kompatibel sind

Kurz gesagt, alle LedStore-Leuchten, bei denen der Transformator gewechselt werden kann, können auch in ein DALI-System integriert werden. Zum Beispiel können LedStore CCT einstellbare Spots, Panels, Plafond und Strips in einem DALI-System sowohl in der Farbtemperatur einstellbar als auch dimmbar sein, indem die entsprechenden DALI-Transformatoren und -Taster ausgewählt werden.

Wo werden DALI-Beleuchtungssysteme eingesetzt?

DALI ist eine modifizierbare und preisgünstige Beleuchtungstechnik. Diese Art von zentralisierten Beleuchtungssystemen findet man am häufigsten in großen Geschäftsgebäuden (z. B. können Nacht- und Tageslicht getrennt programmiert werden). DALI wird hauptsächlich in Unternehmen und großen Institutionen eingesetzt. Im privaten Bereich wird es zunehmend auch in gehobenen Wohnhäusern eingesetzt. In der Wohnung zum Beispiel zum Dimmen von LED-Lichtbändern oder wenn LED-Paneele und indirektes Licht für einen bestimmten Lagerraum gewünscht sind.

Was ist DALI-Dimmen?

Beim DALI-Dimmen wird ein digitales Protokoll zur Kommunikation zwischen der Beleuchtungssteuerung und den Leuchten selbst verwendet. Dies ermöglicht eine präzise Steuerung von Helligkeit und Farbe einzelner Leuchten oder Leuchtengruppen sowie das Speichern und Abrufen vorprogrammierter Beleuchtungssituationen. DALI-Dimmsysteme bestehen in der Regel aus einem DALI-Steuergerät, das Befehle sendet, und DALI-kompatiblen Leuchten, die diese Befehle empfangen und darauf reagieren können. DALI funktioniert am besten, wenn es von Grund auf neu konzipiert und aufgebaut wird. Das liegt daran, dass für die Verbindung zwischen den Geräten zwei Steuerleitungen benötigt werden.

Was sind die Bestandteile von DALI?

DALI (Digital Addressable Lighting Interface) ist ein Beleuchtungssteuerungssystem. Das System besteht aus einer Reihe von Schlüsselkomponenten, unter anderem

DALI-Master: Diese Geräte fungieren als Knotenpunkt des Systems und sind für das Senden von Befehlen an die Leuchten zuständig. Sie sind in der Regel mit einer Schnittstelle verbunden, z. B. mit einem an der Wand montierten Touchscreen oder einer Smartphone-App, über die die Benutzer die Beleuchtungsstärke einstellen können.

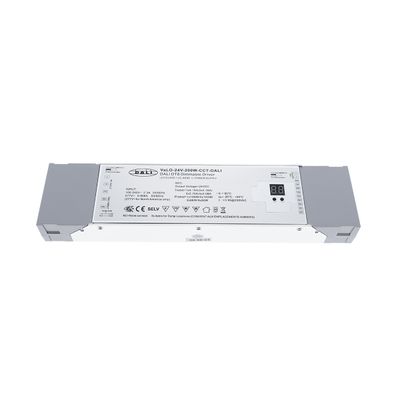

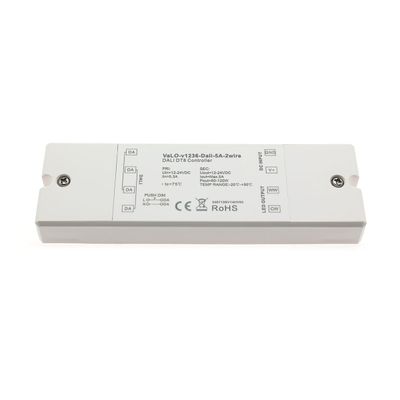

DALI-Transformatoren oder -Steuergeräte: Diese Geräte sind für die Steuerung der Stromversorgung der Leuchten zuständig und werden in der Regel in den Leuchten selbst installiert. Sie empfangen Befehle vom DALI-Steuergerät und passen die Lichtleistung, die Lichtfarbe oder die Lichtfarbtemperatur entsprechend an, z. B. DALI-Dimmer.

DALI-Sensoren. Sie können in ein DALI-Steuergerät integriert oder als separate Geräte installiert werden.

DALI-Netzteil: Ein DALI-Netzteil ist ein Gerät, das das DALI-System mit Strom versorgt. Es handelt sich um ein separates Bauteil, das mit dem DALI-Steuergerät und den Leuchten verbunden ist.

DALI-Kommunikationskabel: Diese Kabelpaare verbinden die verschiedenen Komponenten des DALI-Systems.

Was ist ein DALI-Bus (DALI BUS)?

In einem DALI-System sind ALLE Geräte und die Stromversorgung für den Bus mit einem Zweidraht-Bus verbunden und tauschen Informationen aus. Dieses 2-Draht-System ist das Nervensystem des Beleuchtungssystems. Es sendet und empfängt alle Signale vom Steuergerät zu den Leuchten und zurück. So weiß man vom Steuergerät oder der Software des Geräts immer über den Status des Geräts Bescheid. Der DALI-Bus muss mit Strom versorgt werden, damit der Bus Daten zwischen den Geräten senden kann. Er benötigt etwa 16 V. Diese Geräte werden DALI-Stromversorgungen genannt, oder in vielen Fällen fungiert der DALI-Master auch als Stromversorgung für die Signalleitungen.

Wie werden DALI-Beleuchtungssysteme verdrahtet?

DALI sendet digitale Signale über den Bus mit nur zwei Drähten. Die Kabel können entweder positiv oder negativ gepolt sein. Die meisten Steuergeräte arbeiten mit beiden. DALI-Systeme können mit einer normalen fünfadrigen Verkabelung verdrahtet werden, so dass kein besonderer Schutz erforderlich ist.

Da in einem DALI-System keine Verdrahtungsgruppen erforderlich sind, können alle Drähte parallel zum Bus angeschlossen werden. Dies ist ein bedeutender Unterschied zu herkömmlichen Beleuchtungssystemen, da die vom Steuergerät gesendeten Befehle alle Informationen enthalten, die zum Einschalten, Dimmen und Ändern der Farbe der Leuchten erforderlich sind. Die DALI-Software kann so eingestellt werden, dass sie mit dem ausgewählten System und der ausgewählten Schnittstelle funktioniert. Das System hat den Vorteil der Flexibilität. Über die Benutzeroberfläche können verschiedene Beleuchtungsszenarien und -programme erstellt werden, ohne dass die physische Verkabelung geändert werden muss.

DALI 2.0

DALI2 (2020) ist die neueste Version des DALI-Protokolls, die auf dem ursprünglichen DALI-Protokoll basiert und dieses verbessert.

Einer der Hauptunterschiede zwischen DALI und DALI2 ist die Anzahl der Geräte, die an ein System angeschlossen werden können. Das ursprüngliche DALI-Protokoll erlaubt den Anschluss von bis zu 64 Geräten, während DALI2 den Anschluss von bis zu 512 Geräten erlaubt. Das bedeutet, dass mit DALI2 eine größere Anzahl von Leuchten und anderen Geräten in einem einzigen System gesteuert werden kann.

Ein weiterer Unterschied liegt in der Funktionalität. DALI2 bietet zusätzliche Funktionen wie Lichtszenen, CCT-Beleuchtung und RGB-Beleuchtung. DALI2 bietet auch eine bessere Unterstützung für Sensoren und andere Geräte, was eine erweiterte Steuerung und Automatisierung ermöglicht.

Was die Sicherheit betrifft, so bietet DALI2 auch erweiterte Sicherheitsfunktionen wie sichere Firmware-Updates, sicheren Schlüsselaustausch und Kommunikationsverschlüsselung. Dies macht DALI2 widerstandsfähiger gegen Hackerangriffe und andere Sicherheitsbedrohungen.

Insgesamt stellt DALI2 eine Verbesserung gegenüber dem ursprünglichen DALI-Protokoll dar und bietet erweiterte Funktionen, größere Skalierbarkeit und verbesserte Sicherheit. Es ist außerdem rückwärtskompatibel mit DALI, so dass Geräte, die das ursprüngliche DALI-Protokoll verwenden, weiterhin in einem DALI2-System eingesetzt werden können.
